Монстр Коссель v3.1

Обновление от 17 июня 2022 г.:

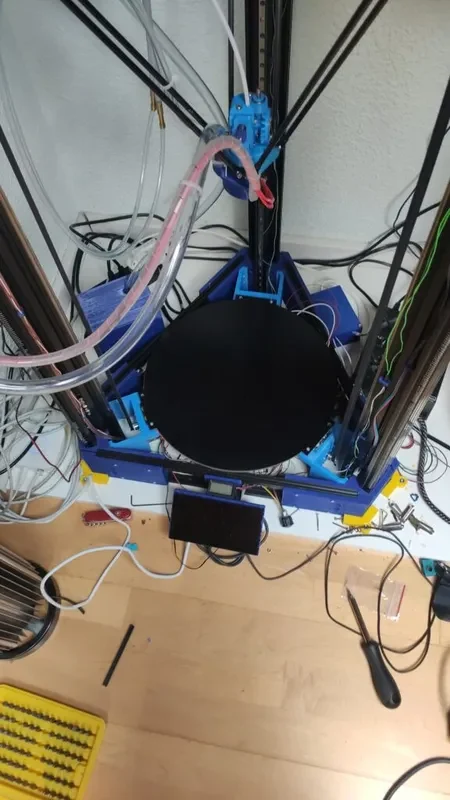

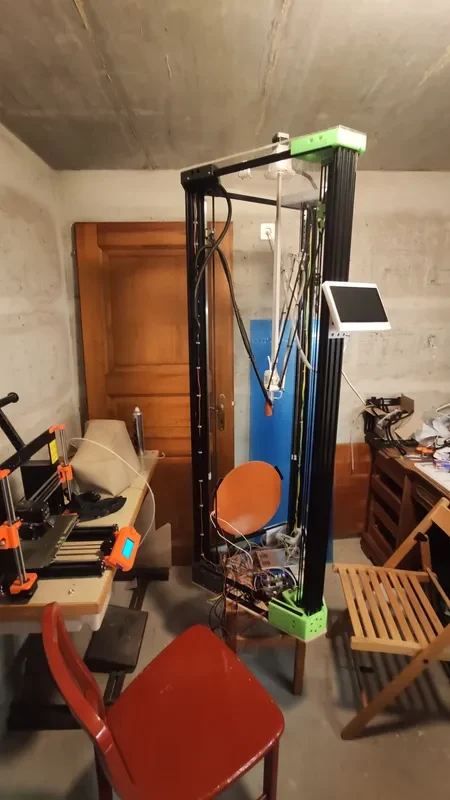

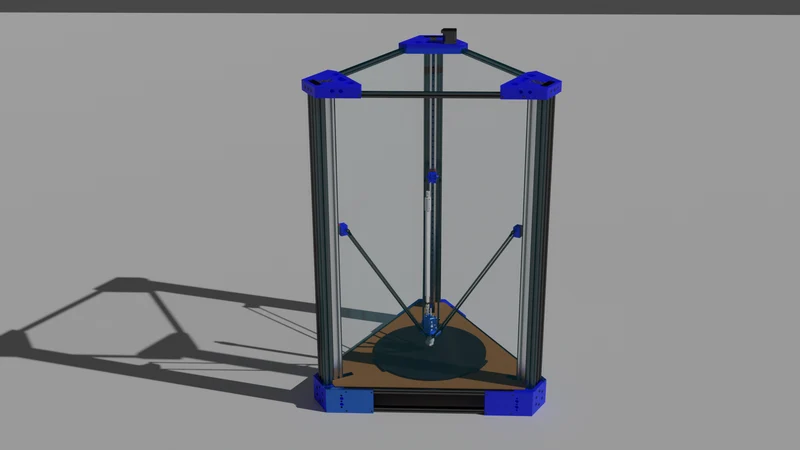

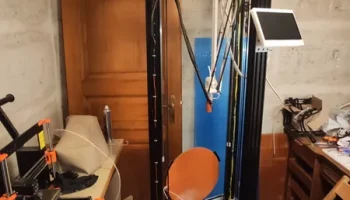

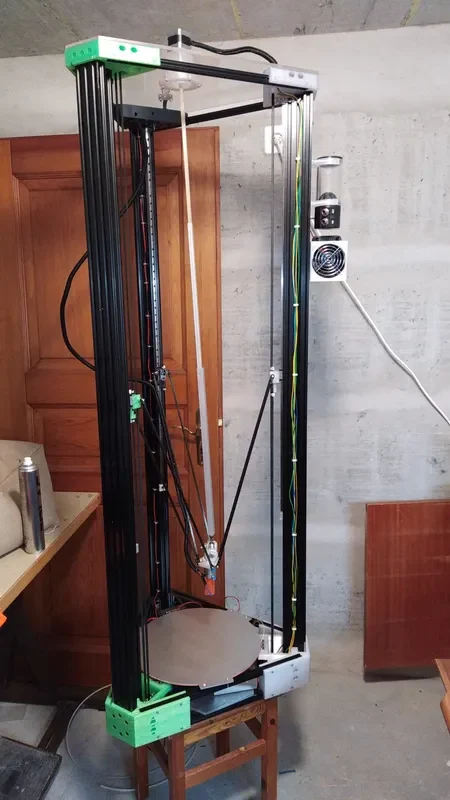

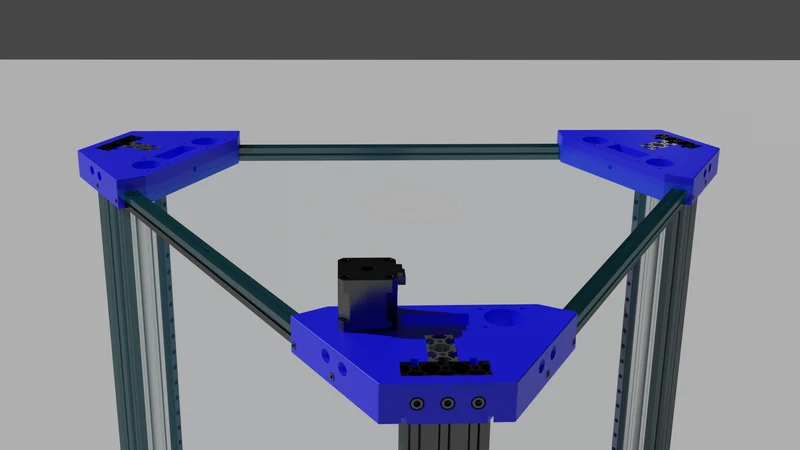

Добавлены обновленные рендеры, но не потому, что машины не построены (см. фото), а потому, что я не могу сделать их чистые снимки, они всегда заняты!

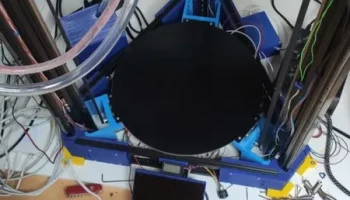

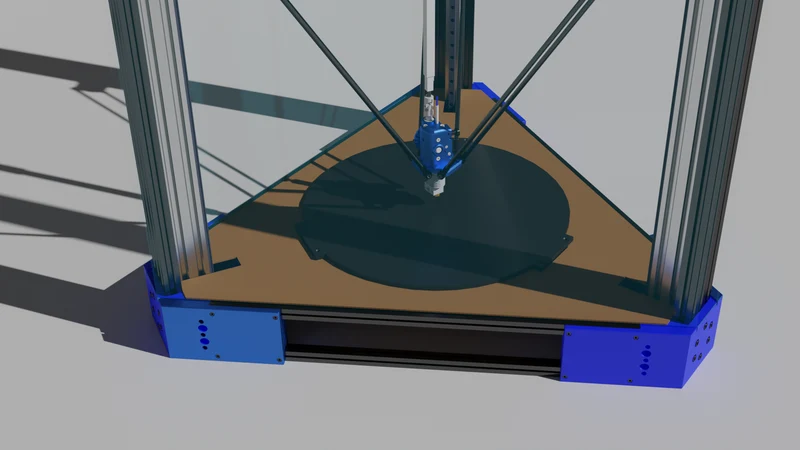

Добавлен файл изоляционного слоя вместе с файлом STEP кровати. И изоляция, и форма кровати спроектированы вокруг кровати диаметром 350 мм.

Длина стержня тогда составляет от 45 до 50 см (выберите один и обрежьте все стержни до одинаковой длины с точностью ± 0,1 мм или меньше).

Вертикальные профили и направляющие могут быть любой длины. Вы теряете около 30 мм от верхней рамы, и мы обнаружили, что направляющая длиной 1000 мм обеспечивает весь диапазон движения, необходимый для конструкции высотой 1,5 метра.

Если вы используете вертикальные профили длиной 1 м, вы получите вертикальный объем сборки ~ 440 мм. Если вы выберете высоту 1,5 м, вы получите вертикальный объем примерно 800-830 мм. Боковые профили 15x15 мм откалиброваны на длину 500 мм, поэтому их легко найти. Но убедитесь, что все они совпадают и близки. В противном случае отверстия в станине не совпадут с рамой двигателя.

Монстр Коссель: v3.1

Принтер Delta в стиле Косселя:

большой объем сборки
не��ероятно жесткая рама
легко полностью закрытый объем сборки
зондирование пласта с помощью пьезоэлектрического преобразователя (макет Andromeda с сайта Precisionpiezo.co.uk)
простая настройка/обновление настроек
Только винты M3 и M5.

История дизайна:

Версия V1 началась с того, что я взял идею Kossel XL, но заметил, что рамы OpenBeam недостаточно жесткие. Я изменил файлы STL с помощью Blender, чтобы вместо этого использовать башни 2040. Было лучше… Но всё равно немного шатко.

Версия V2 все еще была сделана с помощью Blender, но в ней были представлены Т-образные башни с использованием экструзии 2060 и 2040 для максимально возможной жесткости. Также была представлена ​​концепция полностью закрытого объема сборки.

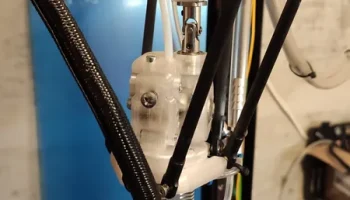

Он стал испытательным стендом для серии экстру��еров с дистанционным приводом, разработанных Дэном Куком, которые оказались невероятно надежными. Последняя версия представляет собой сочетание конструкции экструдера и эффектора для стержней размером с Коссель. Доказано, что он обрабатывает гибкие материалы так же хорошо, как стандартный экструдер Prusa MK3, если не лучше.

Версия V3, представленная здесь, представляет собой постоянную попытку правильно нарисовать и спроектировать версию V2 в правильном формате САПР. Цель состоит в том, чтобы еще больше расширить этот опыт путем включения многих уроков, извлеченных в отношении прокладки кабелей. В настоящее время он рисуется и собирается в версии FreeCAD 0.19_pre с использованием плагина Assembly4.

Файл(ы) сборки

Основной файл сборки — MonsterKossel_assembly.FCStd, созданный для рабочей среды Assembly3, которую вы можете найти в ветке Linkstage3 FreeCAD.

Другой необходимый верстак — это верстак для крепежа, чтобы включить в сборку все винты и гайки.

Текущий статус разработки

Основная рама V3 еще не была полностью протестирована в реальной жизни, а конструкция САПР претерпевает многочисленные улучшения по мере продолжения испытаний. Однако на данном этапе механика считается прочной, и размеры существенно не изменятся. Любые дальнейшие улучшения будут направлены на улучшение сборки, печатных свойств или эстетики.

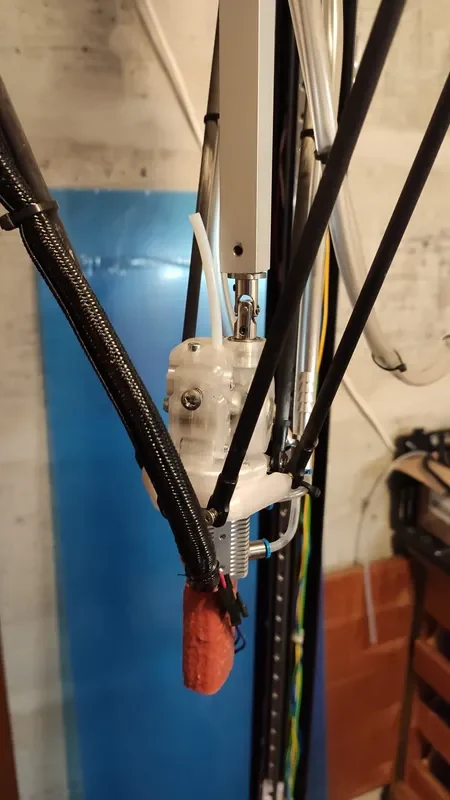

Дэн Кук опубликовал на Thingiverse свой универсальный эффектор/экструдер с прямым приводом, включая телескопический вал моей концепции.

Каретки были перерисованы, поскольку оригинальные каретки Косселя, разработанные для модели лафета MGN19H, не обладают достаточной жесткостью при использовании переходной пластины.

Все детали будут напечатаны из PETG, а не из PLA, что обеспечивает термостойкость. ABS, PCTG, PC — все возможные варианты использования печатных деталей. Избегайте нейлона и других более гибких материалов, поскольку детали должны быть как можно более жесткими, чтобы сохранить стабильность размеров собранного принтера.

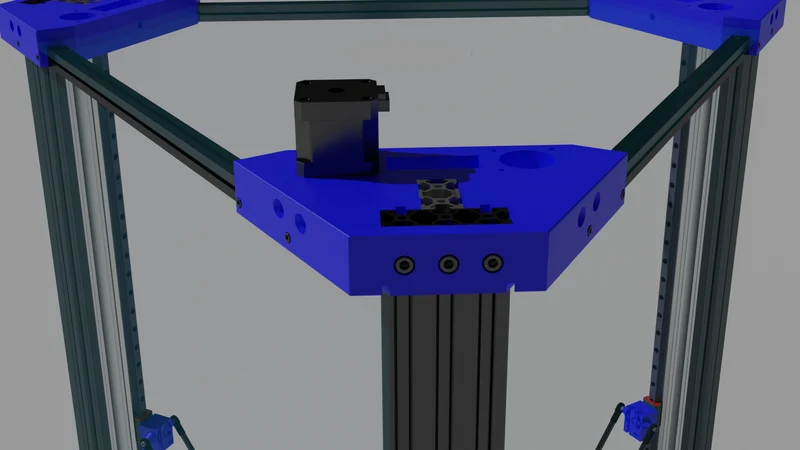

Верхняя крышка будет доступна в двух версиях: одна в виде пустого шаблона, позволяющая строителям самостоятельно настраивать расположение элементов, другая — в том виде, в каком я собираюсь ее построить, используя 100-милли��етровые (диаметр чуть менее 4 дюймов, стандарт в Европе) системы вытяжной вентиляции переменного тока с фильтрами, проводкой, путями для нити и т. д.

спецификация

Печатные детали:

Наилучшая жесткость достигается при использовании PETG или аналогичного гибкого материала со стенками толщиной 1 или 1,2 мм, заполнением 20 % и толщиной слоя h 0,2 или 0,3 мм.
