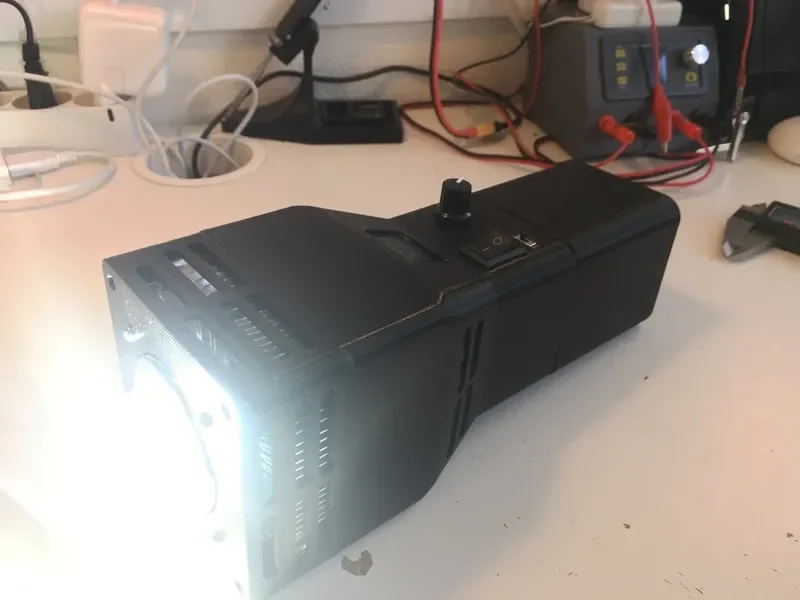

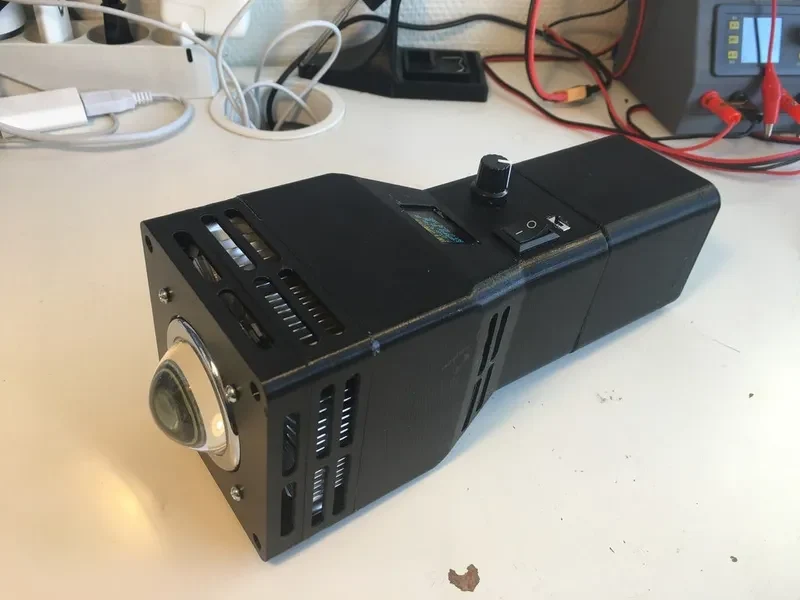

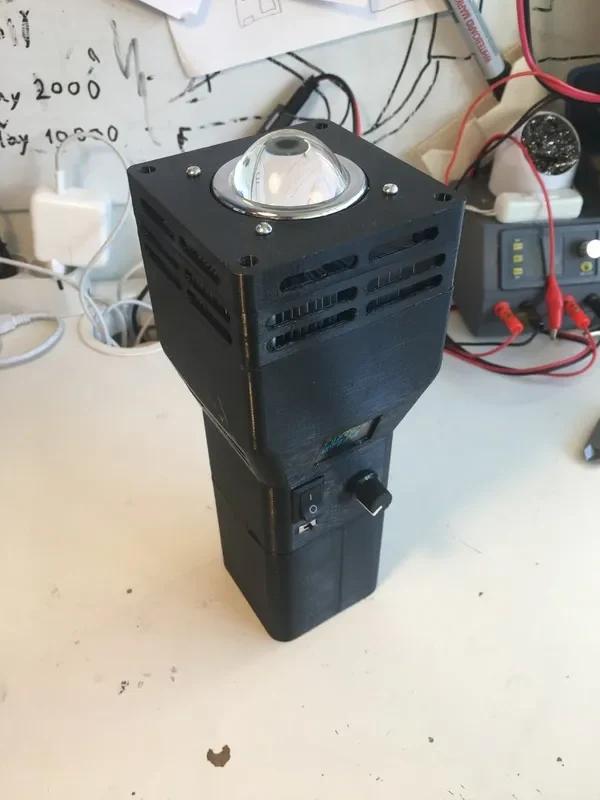

Фонарик 100 Вт

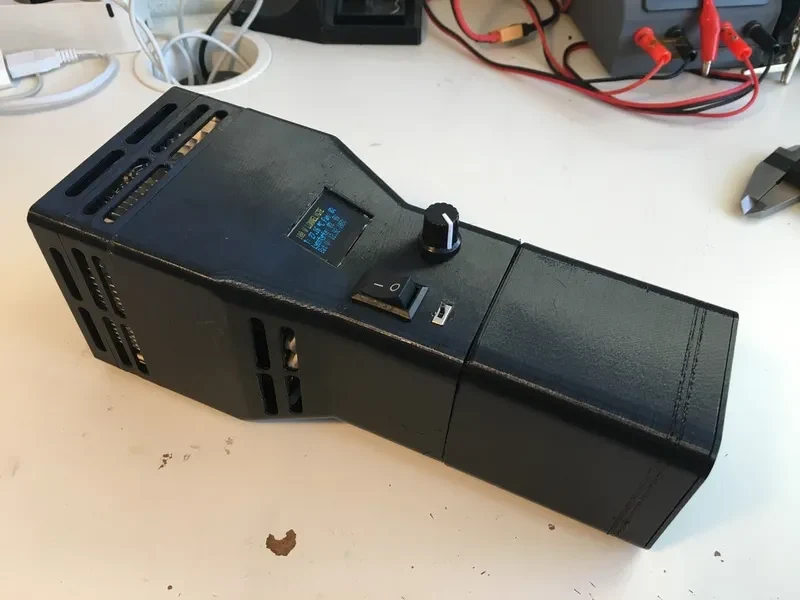

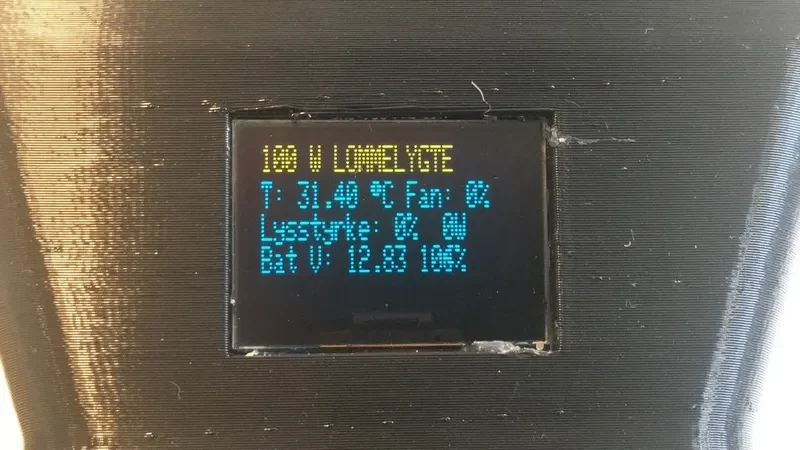

Вот файлы и код для фонарика на 100Вт. Фонарик имеет OLED-дисплей, на котором отображается температура радиатора, яркость, скорость вращения вентилятора, напряжение аккумулятора и процент заряда батареи. Вентиляторы контролируются по температуре и начинают работать при заданной температуре.
О коде:

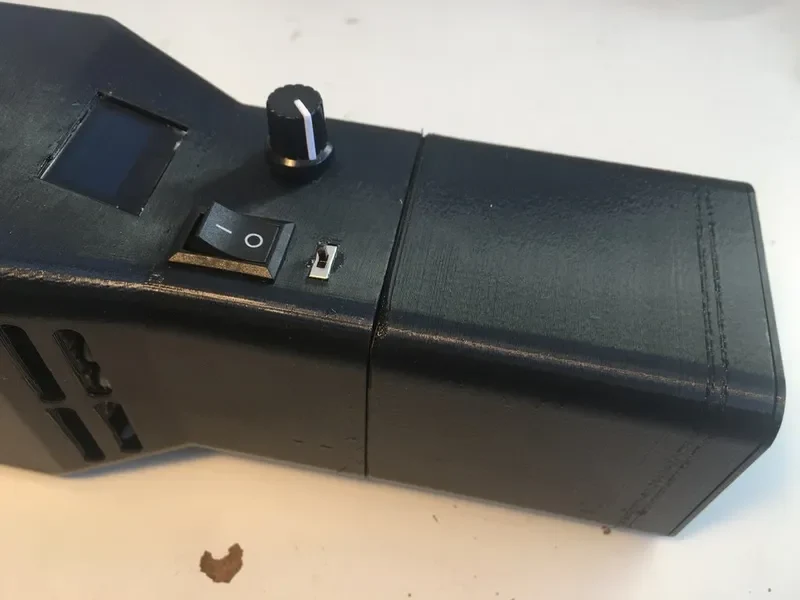

Все работает, кроме функции стробоскопа, которую я хотел добавить. Прямо сейчас переключатель стробоскопа (маленький переключатель) работает, но я могу заставить его включаться и выключаться только каждую секунду. Планируется сделать возможным регулировку частоты стробоскопического света с помощью потенциометра и отображение «Гц» на дисплее.
Вот какие детали вам понадобятся:
80-мм вентилятор и радиатор:
https://www.aliexpress.com/item/32799938839.html?spm=a2g0s.8937460.0.0.67ed2e0eKrxKWG
или
https://www.aliexpress.com/item/32834284199.html?spm=a2g0s.8937460.0.0.67ed2e0eKrxKWG
или
https://www.aliexpress.com/item/32590832163.html?spm=a2g0s.8937460.0.0.67ed2e0eKrxKWG
Светодиод мощностью 100 Вт:
https://www.aliexpress.com/item/33029340248.html?spm=a2g0s.9042311.0.0.64304c4dKFjfne
Светодиодная линза мощностью 100 Вт:
https://www.aliexpress.com/item/32954482742.html?spm=a2g0o.productlist.0.0.61ad5464CUzY6c&algo\_pvid=d5ab664c-2cd0-4576-a59a-e23b1b06b55d&algo\_ expid=d5ab664c-2cd0-4576-a59a-e23b1b06b55d-0&btsid=0ab6f83a15841971098515398e0a61&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Повышающий преобразователь 40 В:
https://www.aliexpress.com/item/32793476482.html?spm=a2g0s.9042311.0.0.27424c4dMd2TYL
Понижающий преобразователь 5 В:
https://www.aliexpress.com/item/32742116421.html?spm=a2g0o.productlist.0.0.718c161a2XqBQz&algo\_pvid=32502b19-91d2-4108-856f-78012bc4a60c&algo\_ expid=32502b19-91d2-4108-856f-78012bc4a60c-0&btsid=0ab6d69515841976131712099e730b&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Силовые МОП-транзисторы:
https://www.aliexpress.com/item/32892361290.html?spm=a2g0s.9042311.0.0.64304c4dKFjfne
Ардуино нано:
https://www.aliexpress.com/item/32341832857.html?spm=a2g0s.9042311.0.0.27424c4dlHESQT
Мини-OLED-дисплей:
https://www.aliexpress.com/item/32896971385.html?spm=a2g0o.productlist.0.0.12d7131d9n7osZ&algo\_pvid=de720bfb-d628-4c96-9c00-140b04b61899&algo\_ expid=de720bfb-d628-4c96-9c00-140b04b61899-0&btsid=0ab6f83915841976745894717e31b2&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Потенциометр:
https://www.aliexpress.com/item/33040874339.html?spm=a2g0o.productlist.0.0.149a24adegJWp5&algo\_pvid=d56b50df-74e2-4cbe-a606-af5ca7d67594&algo\_ expid=d56b50df-74e2-4cbe-a606-af5ca7d67594-31&btsid=0ab6f81e15841977322257602e47bb&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Резисторы 10К и 100К:
https://www.aliexpress.com/item/32687413849.html?spm=a2g0o.productlist.0.0.1b7bff11IohKz4&algo\_pvid=6686d1ea-d036-439a-a5f8-cddd215223dc&algo\_ expid=6686d1ea-d036-439a-a5f8-cddd215223dc-1&btsid=0ab6fa8115841978696782012ef81b&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Термистор 100 К:
https://www.aliexpress.com/item/32812361274.html?spm=a2g0o.productlist.0.0.283943986eGqLf&algo\_pvid=1cb77efa-bee0-46dd-92ff-a71c2adbd277&algo\_ expid=1cb77efa-bee0-46dd-92ff-a71c2adbd277-0&btsid=0be3743615841980081088266e6241&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Большой переключатель:
https://www.aliexpress.com/item/32985767697.html?spm=a2g0o.productlist.0.0.61ccb7b9SsXKHR&algo\_pvid=64a59585-87f7-4098-92d9-722efd68c18b&algo\_ expid=64a59585-87f7-4098-92d9-722efd68c18b-46&btsid=0ab6f82315841981376463766e66ff&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Маленький переключатель:
https://www.aliexpress.com/item/32778940378.html?spm=a2g0o.productlist.0.0.718e2338ly1Ge9&algo\_pvid=013280ad-8063-4889-a2e2-4037781c723f&algo\_ expid=013280ad-8063-4889-a2e2-4037781c723f-3&btsid=0ab6d67915841982223686031e6e61&ws\_ab\_test=searchweb0\_0,searchweb201602\_,searchweb201603\_
Провод 18 AWG:
https://www.aliexpress.com/item/4000009001537.html?spm=a2g0o.productlist.0.0.7578747euDJC zc&algo\_pvid=fcfb684d-23f3-441e-a81c-df41a8df471c&algo\_expid=fcfb684d-23f3-441e-a81c-df
