Держатель дисплея Joinging 1 din

Электрика

Держатель дисплея Joinging 1 din 0

Держатель дисплея Joinging 1 din 1

Держатель дисплея Joinging 1 din 2

Держатель дисплея Joinging 1 din 3

Держатель дисплея Joinging 1 din 4

Источник:

www.printables.com

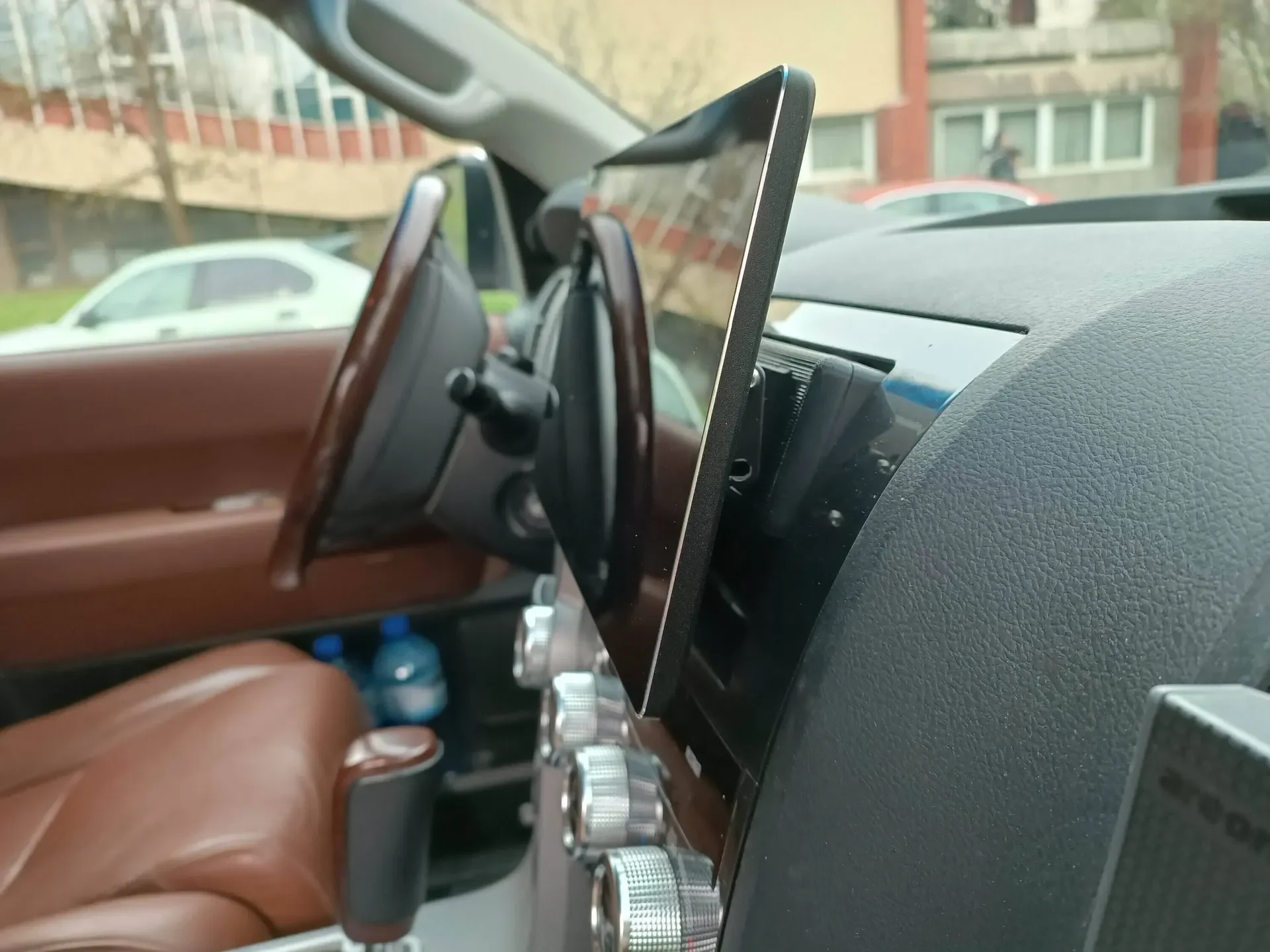

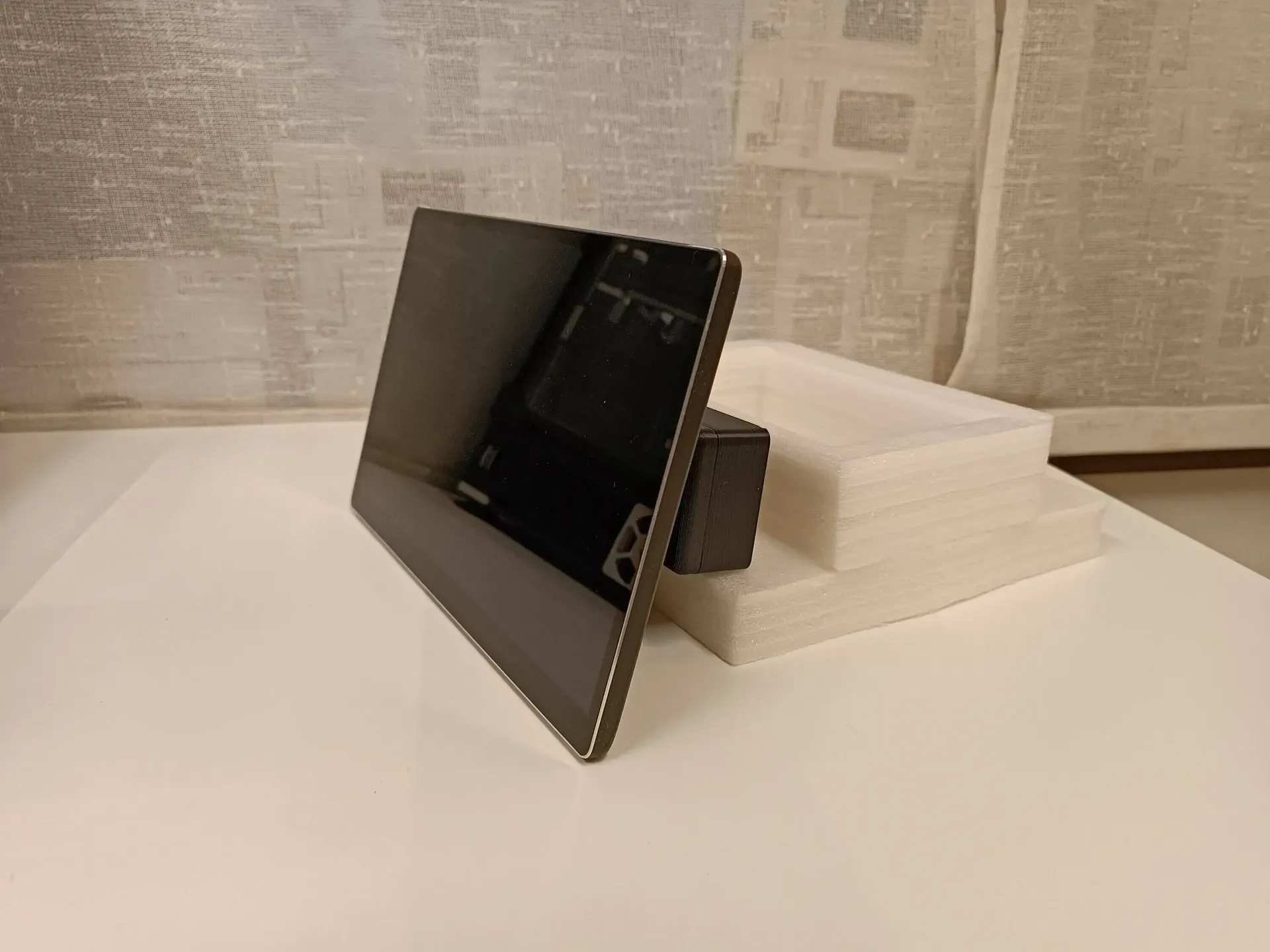

Держатель дисплея для блока Joying Snapdragon 11,6 дюйма 1 din

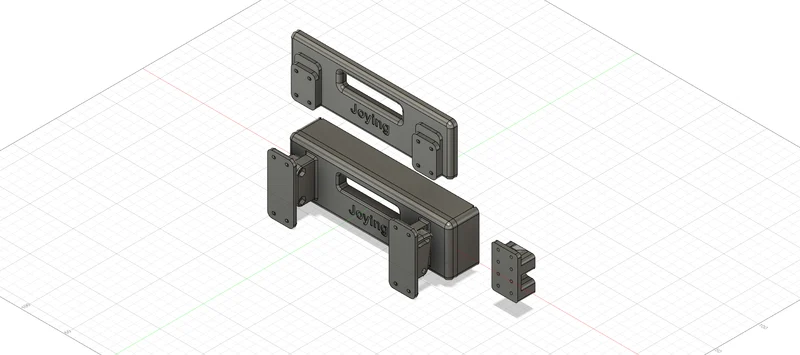

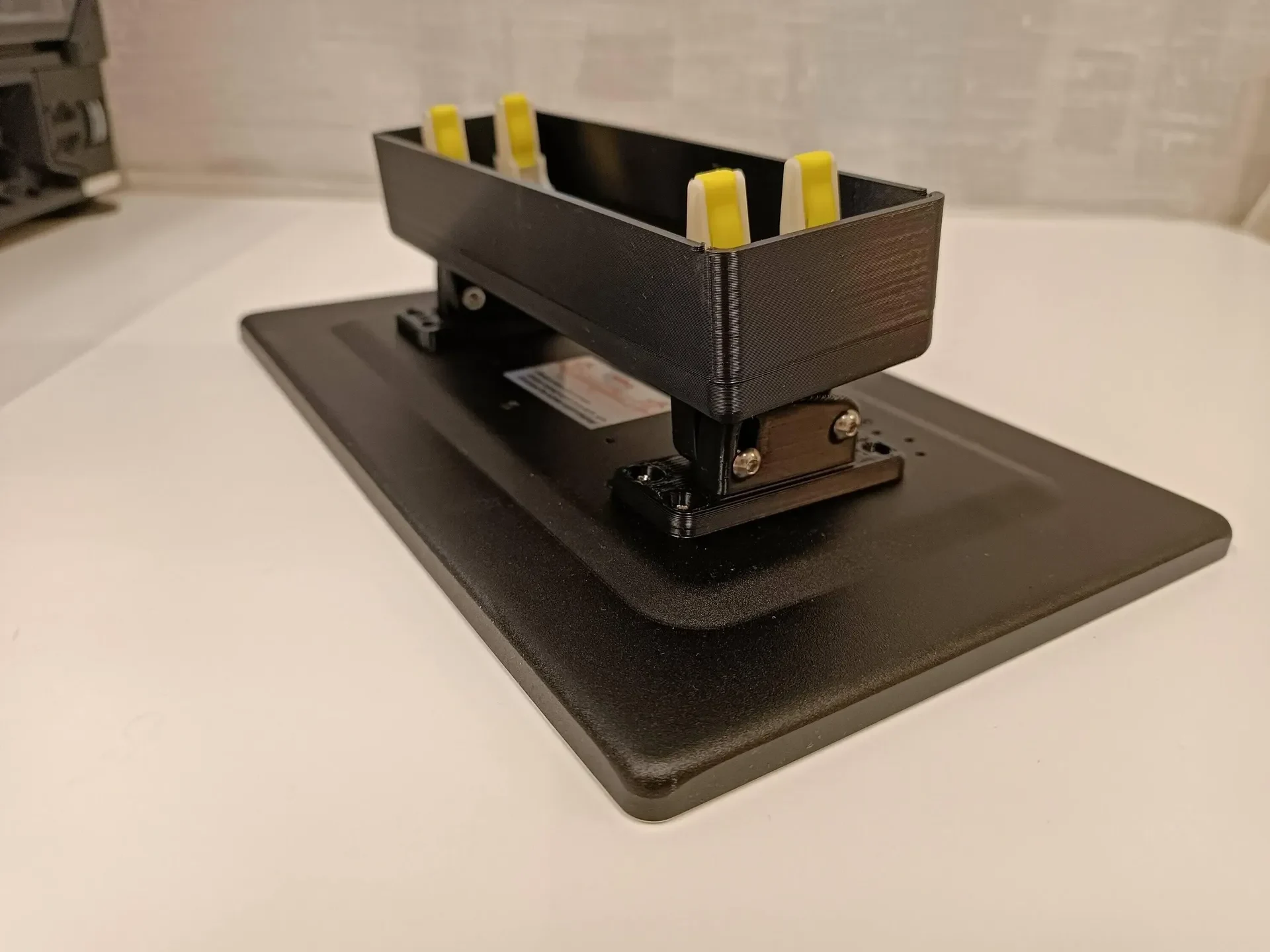

Тип 1: С наклоном вверх и вниз. Фиксированное расстояние между дисплеем и устройством 45 мм.

Добавлено:

Тип 1B: Прямой, без наклона, но с регулируемым расстоянием.

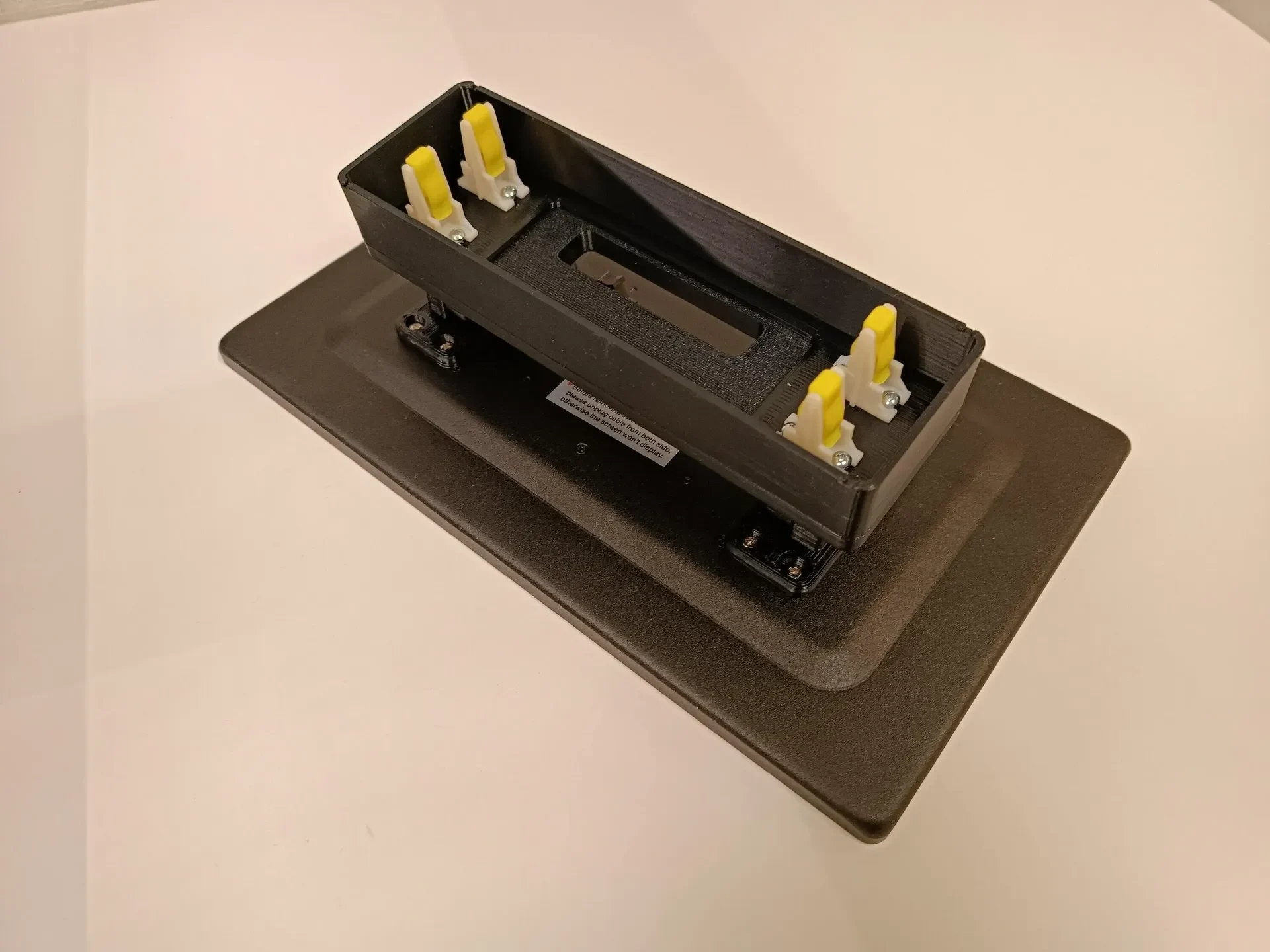

Тип 2: простой, без приборной панели, с регулируемым расстоянием между дисплеем и устройством. Также имеется регулируемое верти��альное расстояние между зажимами, размер которых можно изменить для устройства 2Din.

Вероятно, он подойдет для других моделей и размеров экрана.
Расстояние между болтами на самом дисплее (WidthDisplHoles) можно изменить в параметрическом меню для других моделей.

Должна быть напечатана ПЭТ или ASA, ABS.
Если вы собираетесь печатать из ASA, ABS, то следует учитывать, что модель после охлаждения даст усадку, поэтому два размера (DWidth и WidthDislHoles) следует увеличить в параметрическом меню на 1 мм.
Вам понадобится еще 8 шт. Саморезы 3х10мм для пластика DIN7981 и 4 шт. M5x20 мм с гайками для наклонной версии.
