Крепления Shelly Mini и Shelly Plus на DIN-рейку с разъем..

Электрика

Крепления Shelly Mini и Shelly Plus на DIN-рейку с разъем.. 0

Крепления Shelly Mini и Shelly Plus на DIN-рейку с разъем.. 1

Крепления Shelly Mini и Shelly Plus на DIN-рейку с разъем.. 2

Источник:

www.printables.com

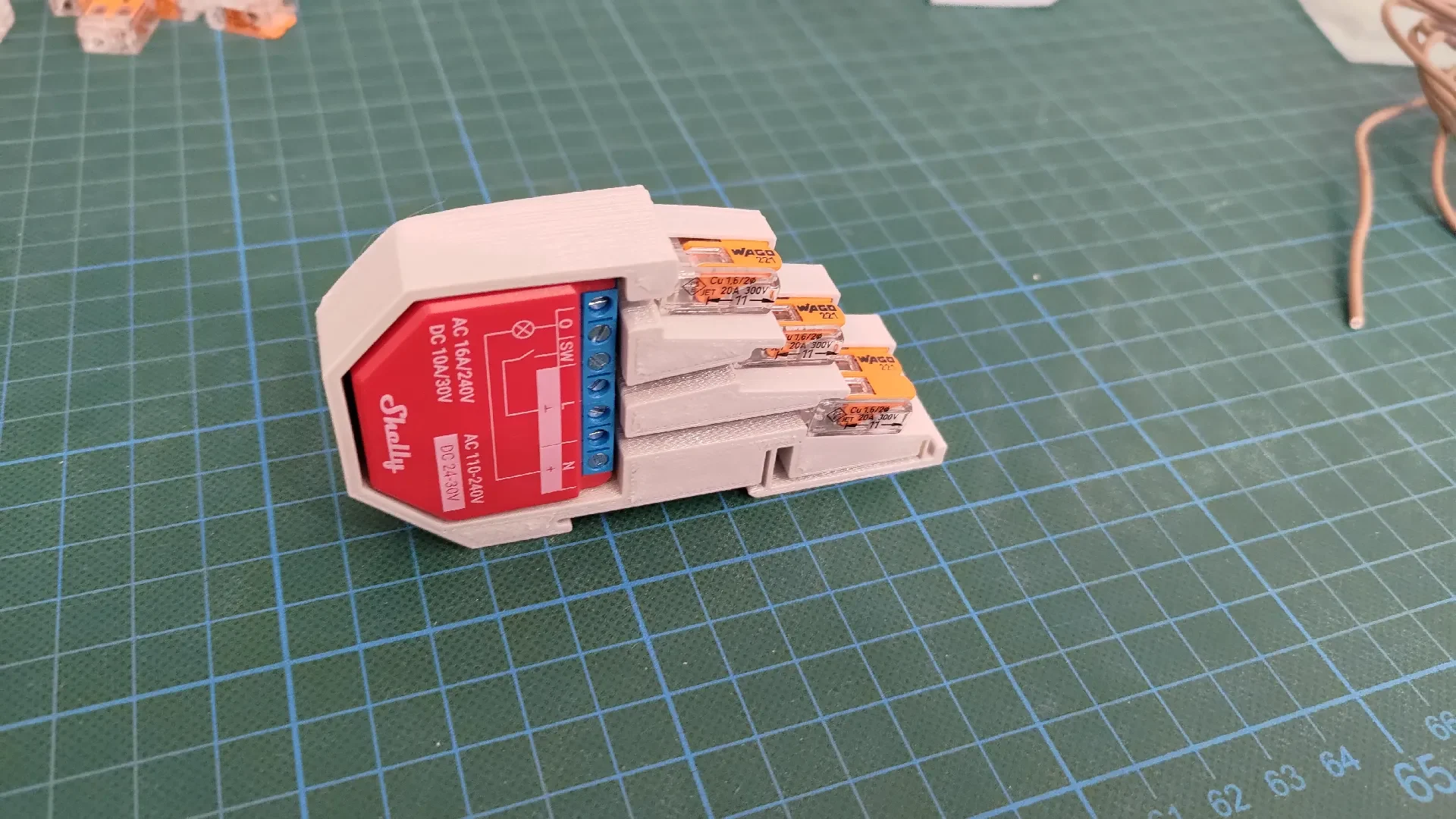

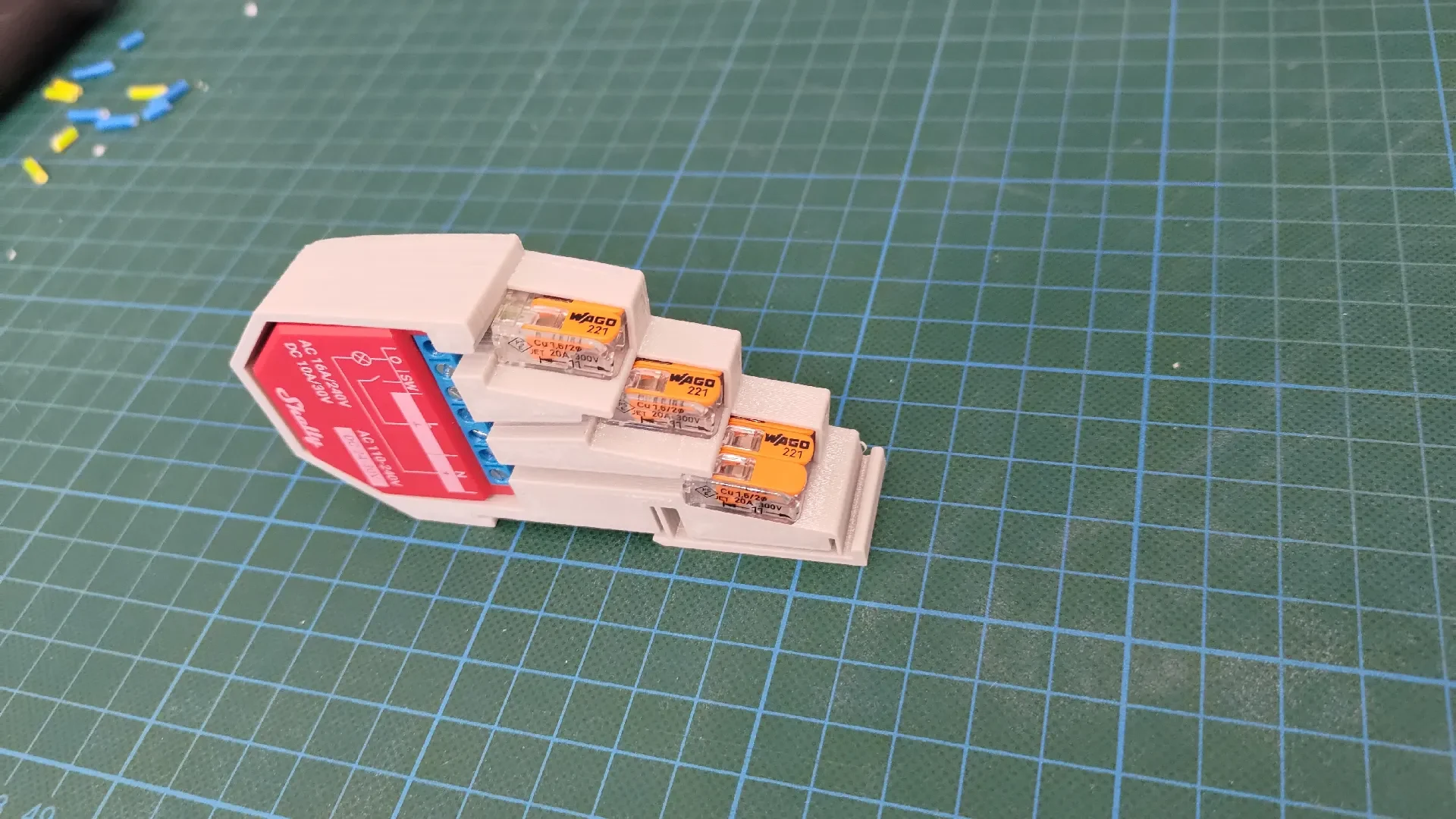

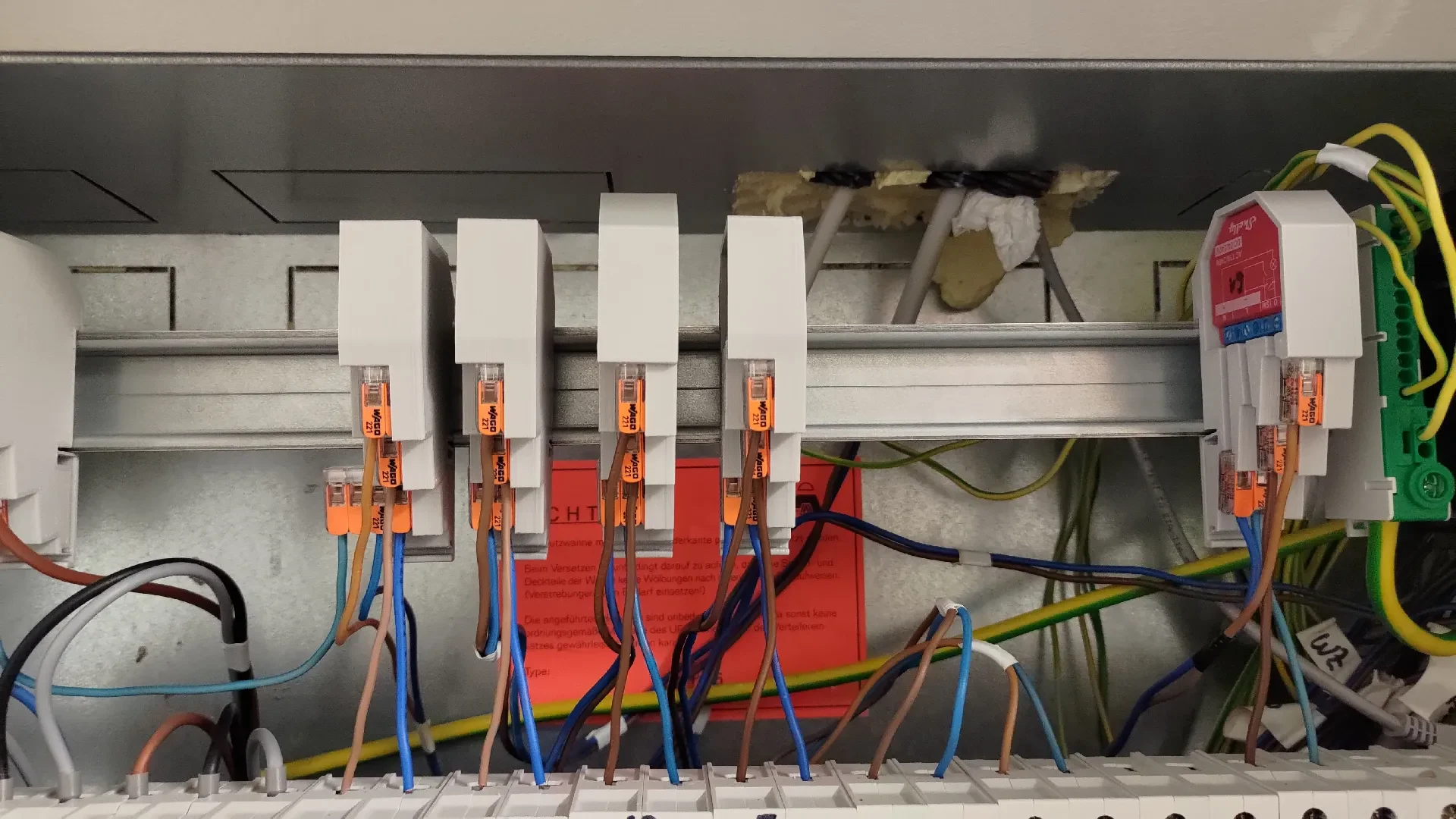

Вдохновленный дизайном Марка, я спроектировал их так, чтобы на одной стороне направляющей было три соединения.

Они представляют собой единую конструкцию с гибким шарниром.

Напечатано из PETG, что позволяет петле изгибаться. Используйте отвертку с плоской головкой, чтобы привести в действие шарнир.

Разъемы Wago необходимо просверлить сзади, чтобы можно было подключить провод к клемме Shell. Я использовал сверло диаметром 3,5 мм на глубину 4 мм.

Длина проводов составляет 52, 40 и 25 мм для нейтральной, активной и выходной клемм.

Strip back at least 11mm for the Wago and about 7 mm for the shelly terminal.

Ссылки на источники Onshape

https://cad.onshape.com/documents/96cb0289e925ecc2b920cfdf/w/cf0d86066a6aa7b94e 2c9783/e/be3c347553289f5014522f27?renderMode=0&uiState=6738aa113ce7db5eda234c7a

https://cad.onshape.com/documents/baacb283bce34b259df85e5d/w/7205f36f88ab5aef38 7b3ab2/e/00c6e767fea9bd924e21e44d?renderMode=0&uiState=6738aa2590b4a713511371ab
