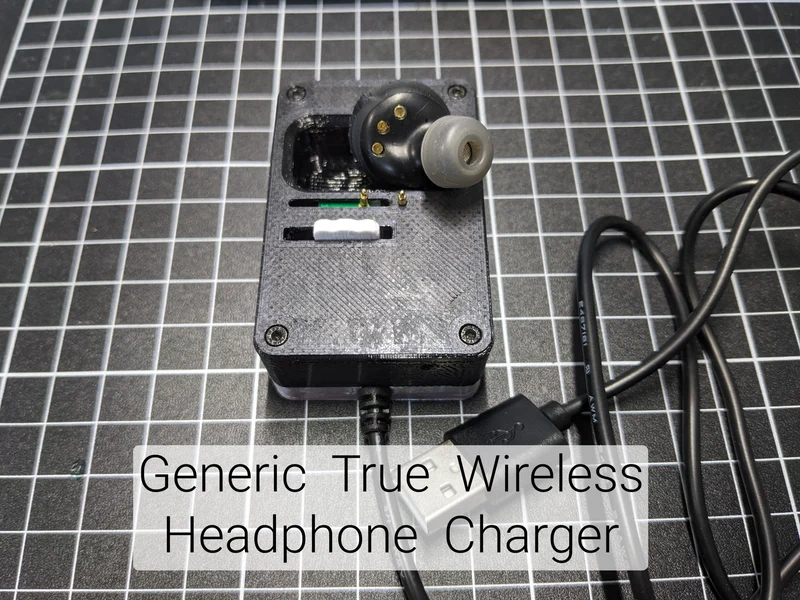

Стандартное беспроводное зарядное устройство для наушнико..

После потери нескольких зарядных чехлов для различных пар настоящих беспроводных наушников, после того как их чехлы выскользнули из моего кармана по дороге на работу, у меня остались отлично работающие наушники, но не было возможности их зарядить.

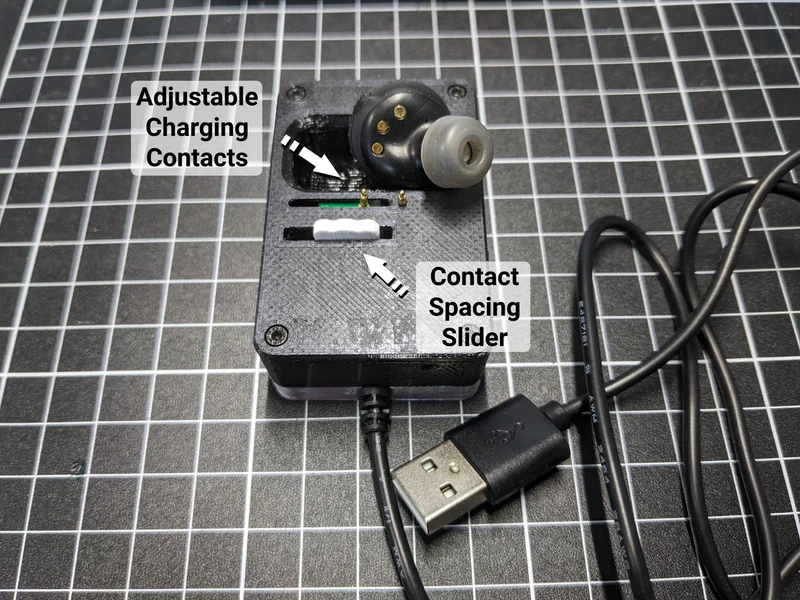

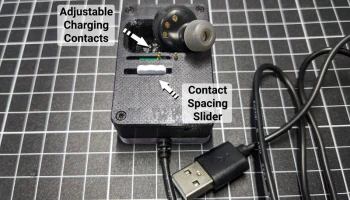

Я сделал это универсальное зарядное устройство, которое сможет заряжать несколько типов наушников. Это стало возможным благодаря использованию ползункового переключателя, который регулирует подвижную точку контакта для зарядки так, чтобы ее можно было совместить с местом, где находится соответствующая точка контакта на наушнике.

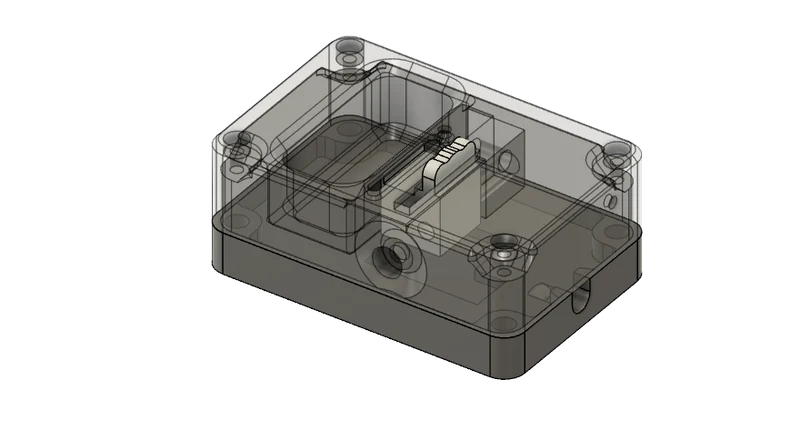

Чтобы сделать зарядное устройство, я спроектировал чехол для 3D-печати, в котором будут храниться компоненты зарядного устройства для наушников, которое я купил на eBay и разобрал. Зарядное устройство для наушников продавалось как «Зарядное устройство для гарнитуры B&O Bang & Olufsen BeoPlay H5» (https://www.ebay.com.au/itm/394039725372). В комплект этого зарядного устройства также входят магниты, которые притягивают наушники к зарядному устройству, поэтому я разработал конструкцию с использованием тех же магнитов.

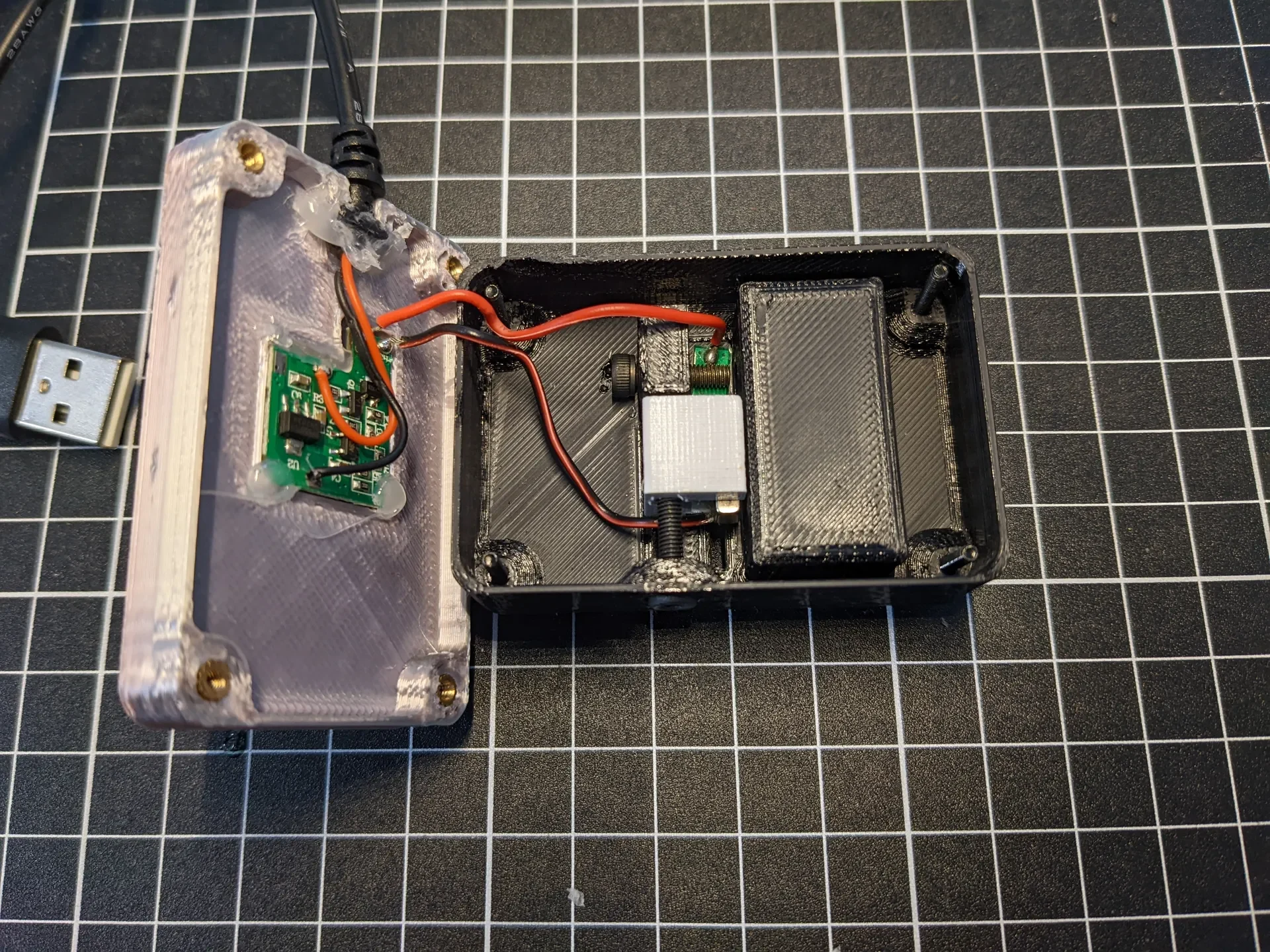

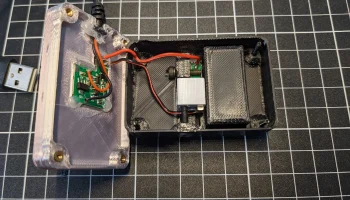

Устройство состоит из трех частей. Основание, верхняя часть и скользящий переключатель/держатель мобильного контакта. Основание, в котором размещены латунные вставки толщиной 2 мм и к которым можно приклеить основную схему. Верх, который также требует использования латунных гаечных вставок, которые можно прикрепить паяльнико�� для удержания одного из контактов на месте и для удержания винта, по которому скользит регулируемый контактный механизм. Третья часть — ползунковый переключатель, который также удерживает магнит.

Этот дизайн нуждается в улучшении, поэтому я загружаю файл Fusion360, чтобы сообщество могло легко перемешать и добавить улучшения.

Требуются следующие непечатаемые компоненты:

Латунные вставные гайки 4 x 2 мм диаметром

2 латунные вставные гайки диаметром 3 мм

4 винта с шестигранной головкой M2 20 мм

1 винт с шестигранной головкой M3 20 мм

1 винт с шестигранной головкой M3 10 мм
