Bambu Labs X1 Магнитно съемный 4-дюймовый адаптер вентиляцио

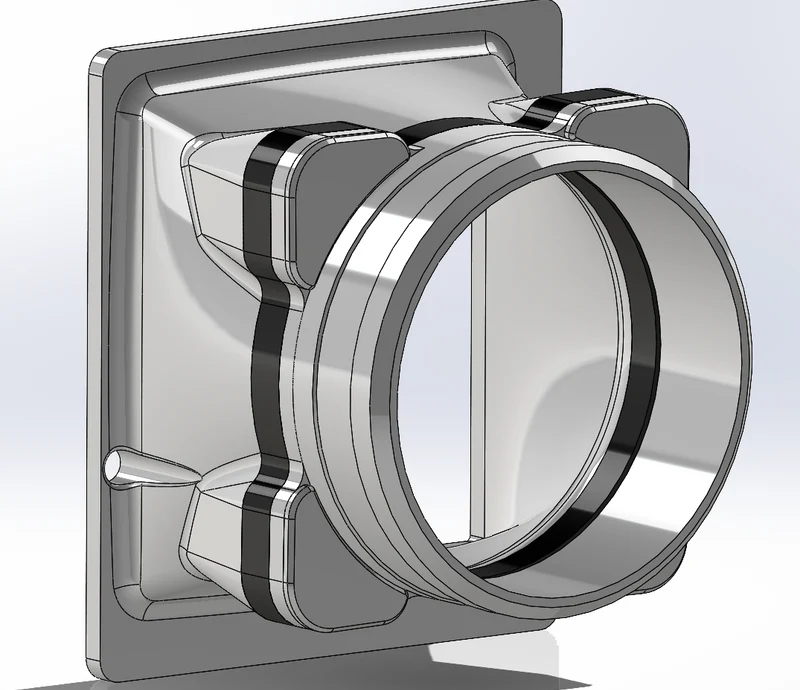

Этот адаптер имеет часть интерфейса выхлопной системы, которая закреплена лентой VHB вокруг выпускного отверстия на задней панели X1. Сверху закреплена прокладка из ТПУ с магнитами. Магниты позволяют этой детали соединяться с деталью, которая соединяется с 4-дюймовым воздуховодом. Эти компоненты снимаются с помощью магнита на случай, если потребуется отсоединить воздуховод для обслуживания задней части принтера.

Требуемые материалы

Печатные компоненты:

Интерфейс крепления вентиляционного отверстия и выхлопной системы (1 шт. из ABS, ASA, PLA или другого жесткого материала)
Вентиляционное крепление — прокладка из ТПУ (1 шт. из ТПУ или другого гибкого материала, хотя, возможно, эту сборку можно выполнить и из жесткого материала)
Соединение вентиляционного крепления и вентиляционной трубки (1 шт. из ABS, ASA, PLA или другого жесткого материала)
Магнитная крышка с креплением к вентиляционному отверстию (4 шт. из ABS, ASA, PLA или другого жесткого материала)

Дополнительные компоненты:

Лента VHB
Термофиксирующие вставки M3x6x5 мм (8 шт.)
Винты с головкой под торцевой ключ M3x12 мм (8 шт.)
Магниты на холодильник 15x2 мм (16 шт.)
Примечание. Магниты, которые я использовал при создании ��той модели, взяты из этой упаковки, в которой указано, что толщина магнитов составляет 2 мм. Когда я измерил их штангенциркулем, они оказались ближе к 1,65 мм. Если вы пытаетесь выполнить эту сборку, убедитесь, что используемые вами магниты имеют толщину 1,65 мм, или рассмотрите возможность редактирования глобальной переменной «Толщина магнита» в файле Vent Mount.SLDPRT.
4-дюймовый гибкий воздуховод
4-дюймовый хомут для шланга
Сборка
Прикрепите ленту VHB вокруг нижней части компонента интерфейса крепления вентиляционного отверстия к выхлопной системе. Обязательно прорежьте отверстие в ленте VHB или иным образом не заклеивайте небольшое отверстие в нижней части компонента, так как это отверстие должно обеспечить доступ к винту возле выпускного отверстия.
Вставьте 8 термофиксирующих вставок M3x6x5 мм в 8 небольших отверстий в компоненте интерфейса крепления венти��яционного отверстия к выхлопной системе.
Вставьте 2 магнита для холодильника размером 15x2 мм в каждое из 4 отверстий соответствующего размера в нижней части прокладки из ТПУ для крепления вентиляционного отверстия. При установке учитывайте ориентацию магнитов, чтобы они были в правильной ориентации и притягивали магниты, вставленные в интерфейс вентиляционного крепления и вентиляционной трубки.
Поместите компонент прокладки из ��ПУ на вентиляционное крепление на компонент соединения вентиляционного крепления и выхлопной системы таким образом, чтобы отверстия для магнитов совпали со штифтами на компоненте соединения вентиляционного крепления и выхлопной системы.
Используйте 8 винтов с головкой под торцевой ключ M3x12 мм, чтобы прикрепить компонент прокладки вентиляционного крепления-ТПУ к компоненту интерфейса крепления вентиляционного отверстия-выхлопной системы.
Вставьте 2 магнита для холодильника размером 15x2 мм в каждое из 4 отверстий соответствующего раз��ера в верхней части компонента соединения вентиляционного крепления и вентиляционной трубки. Опять же, при вставке помните об ориентации магнитов, чтобы они были в правильной ориентации и притягивали магниты, вставленные в компонент прокладки Vent Mount-TPU.
Проверьте, чтобы компоненты притягивались магнитом, когда компонент интерфейса «Вентиляционное крепление — вентиляционная трубка» размещается над компонентом «Вентиляционное крепление — прокладка из ТПУ».
Вставьте 4 компонента крышки вентиляционного крепления с магнитом, чтобы закрыть 4 отверстия на компоненте интерфейса вентиляционного крепления и вентиляционной трубки.

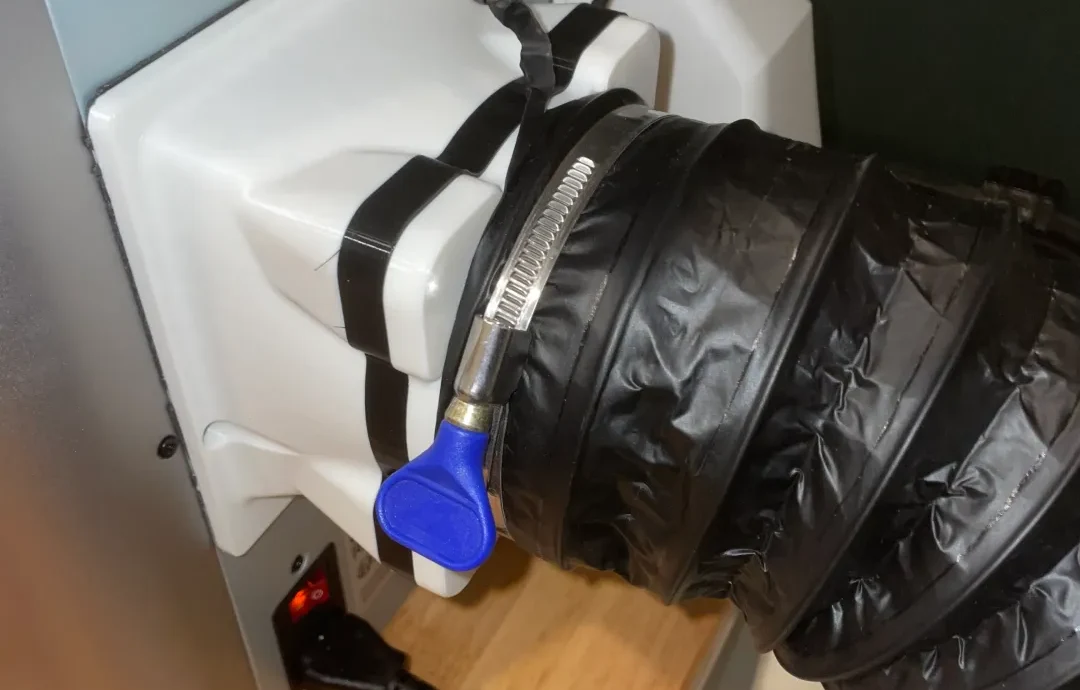

Закрепите компонент сопряжения вентиляционного крепления с вентиляционной трубкой на 4-дюймовом гибком воздуховоде с помощью 4-дюймового хомута для шланга.
Снимите защитную пленку с ленты VHB в нижней части компонента интерфейса крепления вентиляционного отверстия и выхлопной системы.
Выровняйте компонент интерфейса крепления вентиляционного отверстия и выпускного отверстия так, чтобы левый край совпадал со швом на задней стороне принтера, а отверстие отверстия совпадало с винтом, расположенным в левом нижнем углу выпускного отверстия.
Сильно нажмите, чтобы закрепить его на задней панели принтера.

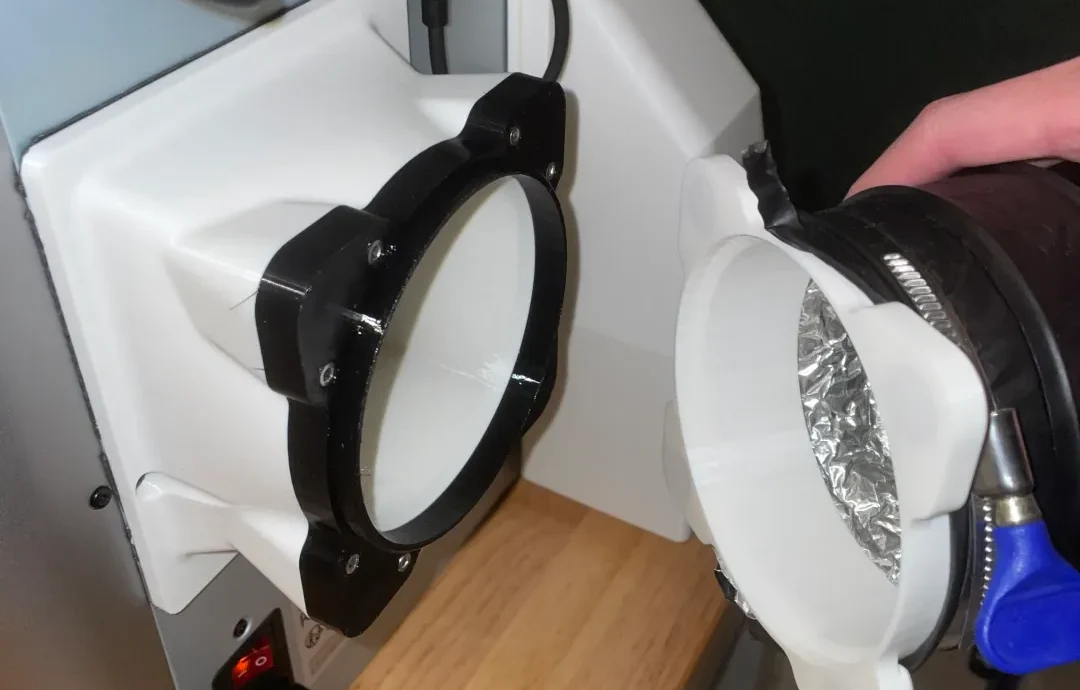

Поместите компонент «Соединение вентиляционного крепления и вентиляционной трубки» поверх компонента «Вентиляционное крепление — прокладка из ТПУ». Детали должны стягиваться магнитом.
