Светодиодные лампы Sprial с концентратором управления (WL..
Инструкция по сборке спиральных светильников
Для сборки этих ламп потребуются следующие детали.
Ссылка на часть
Блок питания 5В 8А https://www.amazon.de/dp/B00MWQF08C

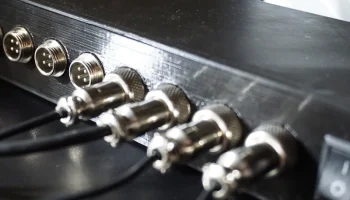

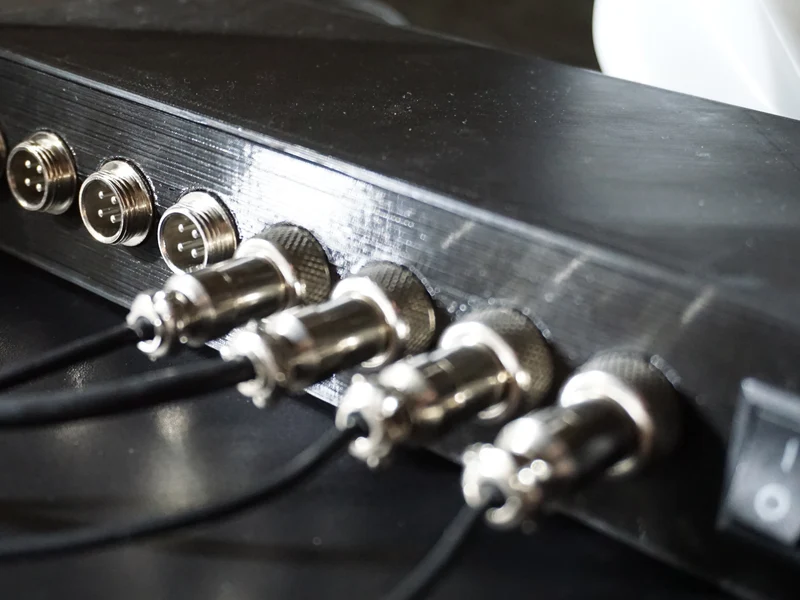

Разъем GX12 (4-контактный)* https://www.amazon.de/dp/B07JPXV3BT
WS2812** https://www.amazon.de/dp/B01CDTED80
ESP32 https://www.amazon.de/dp/B08BTS62L7
Микрофон INMP441 https://www.amazon.de/dp/B081JN1CW5
Переключатель https://www.amazon.de/dp/B07QL5B3T5
*3-контактные разъемы также работают.

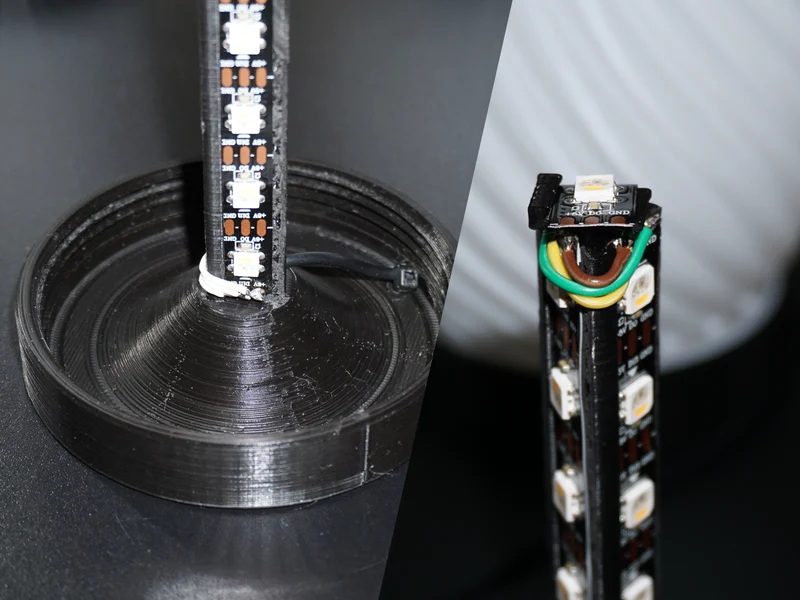

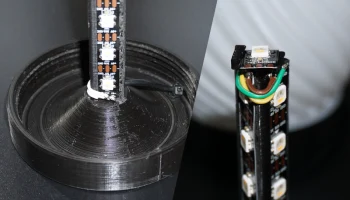

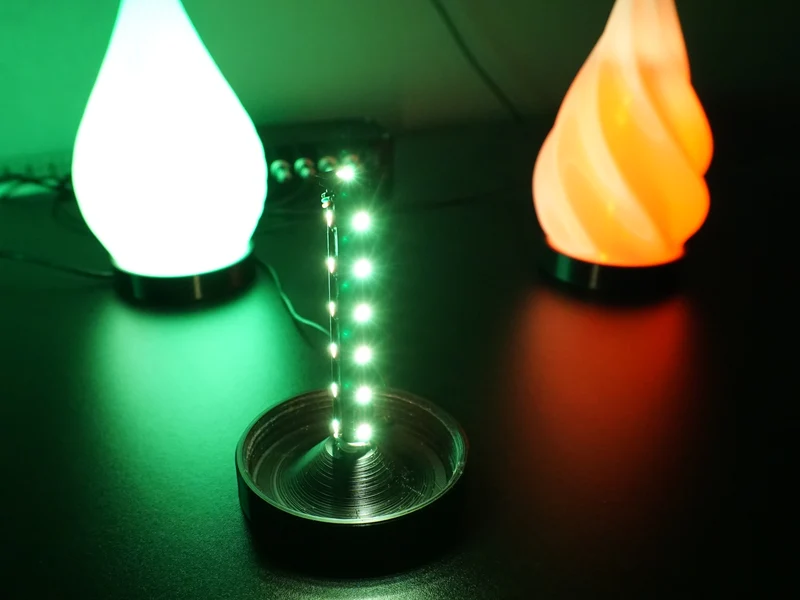

**1 м достаточно для 5 ламп (всего нужно 19 [6 + 6 + 7] светодиодов на лампу)
Также требуется:
паяльник и припой
термоусадочная трубка
хотя бы 3-жильный кабель (старые USB-кабели я разрезал)

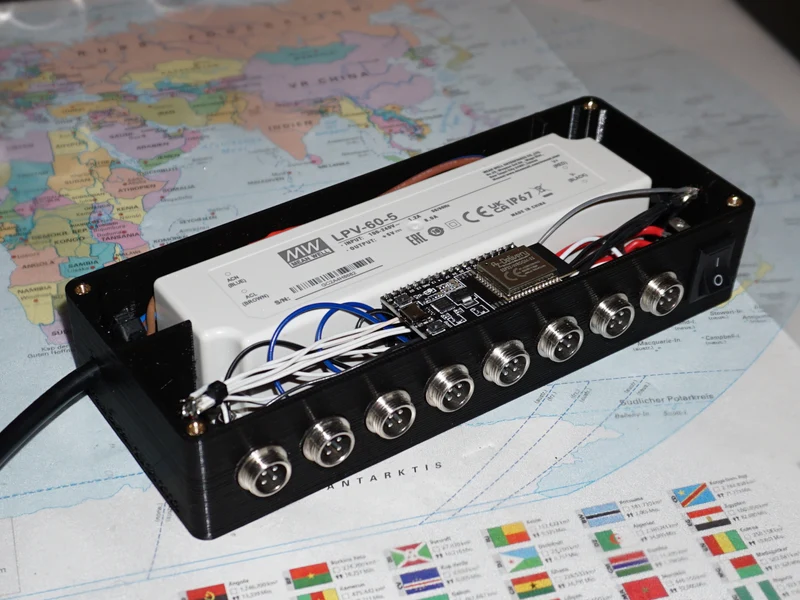

больше кабелей/проводов для подключения микрофона и разъемов GX12 к ESP32 и питанию
вилка для холодного прибора с кабелем
6 винтов M3*12 мм, 2 шайбы M3 и гайки (https://www.amazon.de/dp/B0932TNQ5H)
4 термовставки с гайками M3*5*5 (https://www.amazon.de/dp/B09B7F2XM3)
(Ссылки относятся к немецкому магазину Amazon)

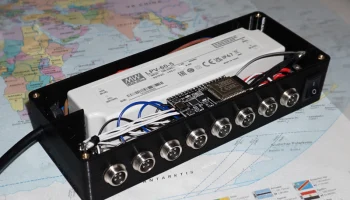

Электропроводка
Лампы
Убедитесь, что вы припаиваете одни и те же кабели (GND, VCC и Data) к одним и тем же разъемам для всех разъемов, чтобы можно было подключить все лампы ко всем разъемам.
В конфигурации WLED для линий данных ламп используются следующие выходы:
25, 26, 27, 33, 12, 13, 16, 17
Микрофон
Микрофон (INMP441) ESP32
Земля Земля
ВДД 3В3
СД 32
ССК 14
WS 15
Л/П -
Полезные ссылки
Установите WLED: https://install.wled.me (версия 0.13.3 Sound Reactive)
Мои настройки WLED: https://howtohomemade.de/downloads/HTH_Spiral_Lamp_Presets.zip
Моя конфигурация WLED (используйте на свой страх и риск, потребляет ток 8 А): https://howtohomemade.de/downloads/HTH_Spiral_Lamp_Configuration.zip
Если ссылки у вас не работают, скопируйте ссылку в адресную строку браузера.
Демо-видео
Видео 4 спиральных ламп с предустановками WLED, меняющимися каждые 30 секунд:
Видео 4-х спиральных ламп со звуково-реактивными настройками WLED:
