Башня игральных костей "Замки Бургундии" (Die Burgen von ..

Идея:

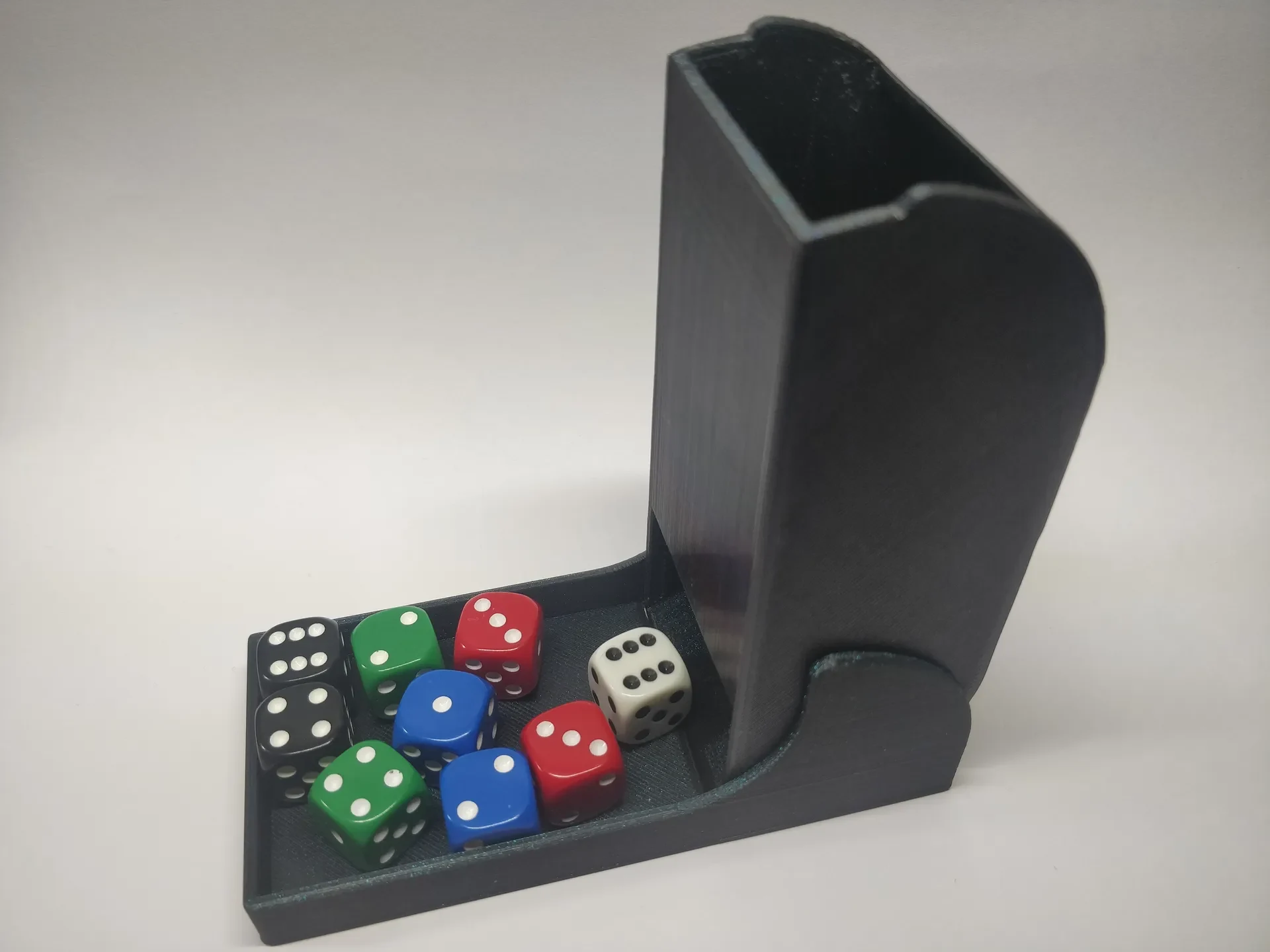

Башня для игры в кости «Замки Бургундии» (или любые другие игральные кости объемом 14 мм³)

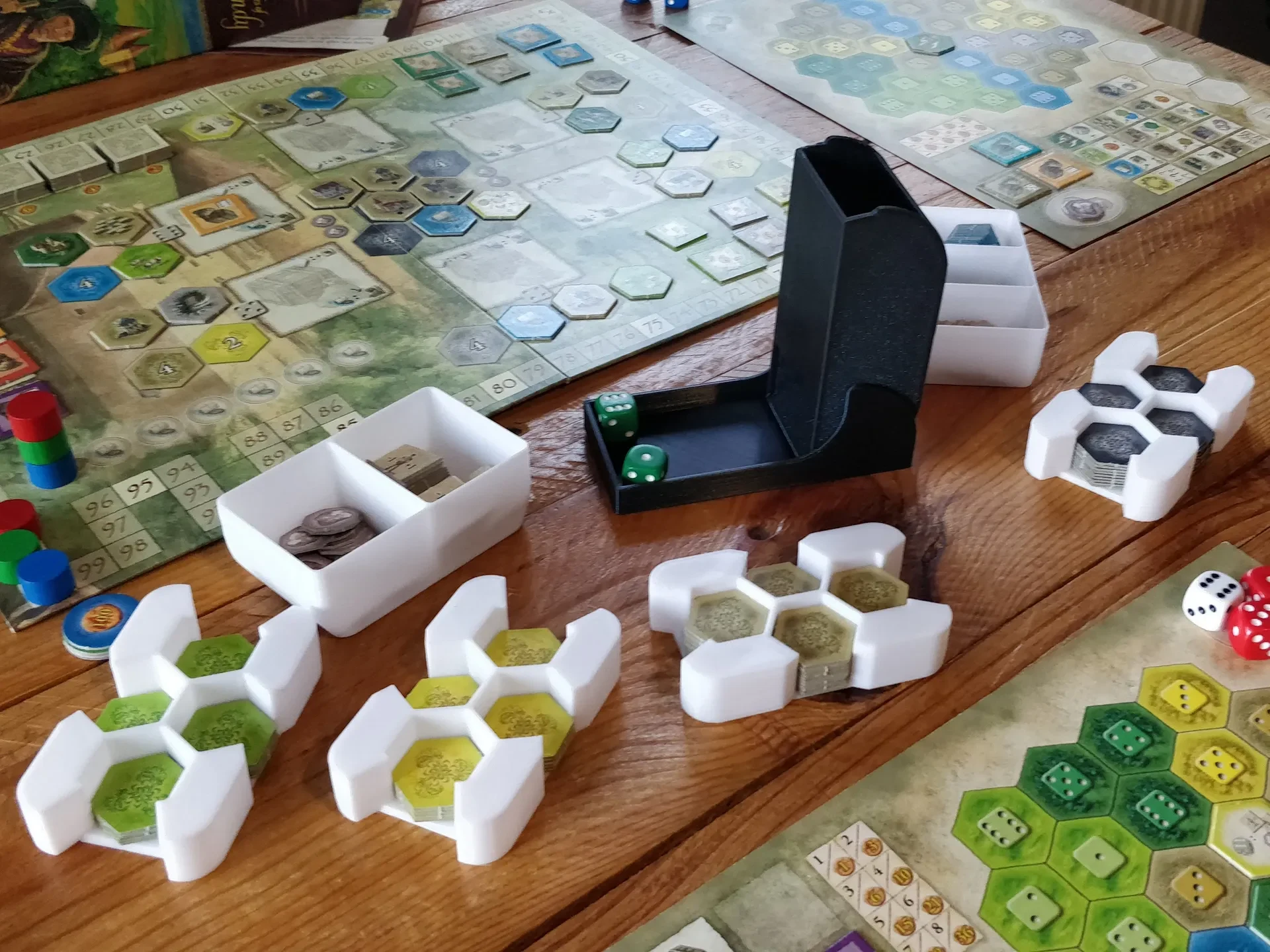

используйте один из карманов оригинальной коробки, чтобы поместить в нее башню для игральных костей.

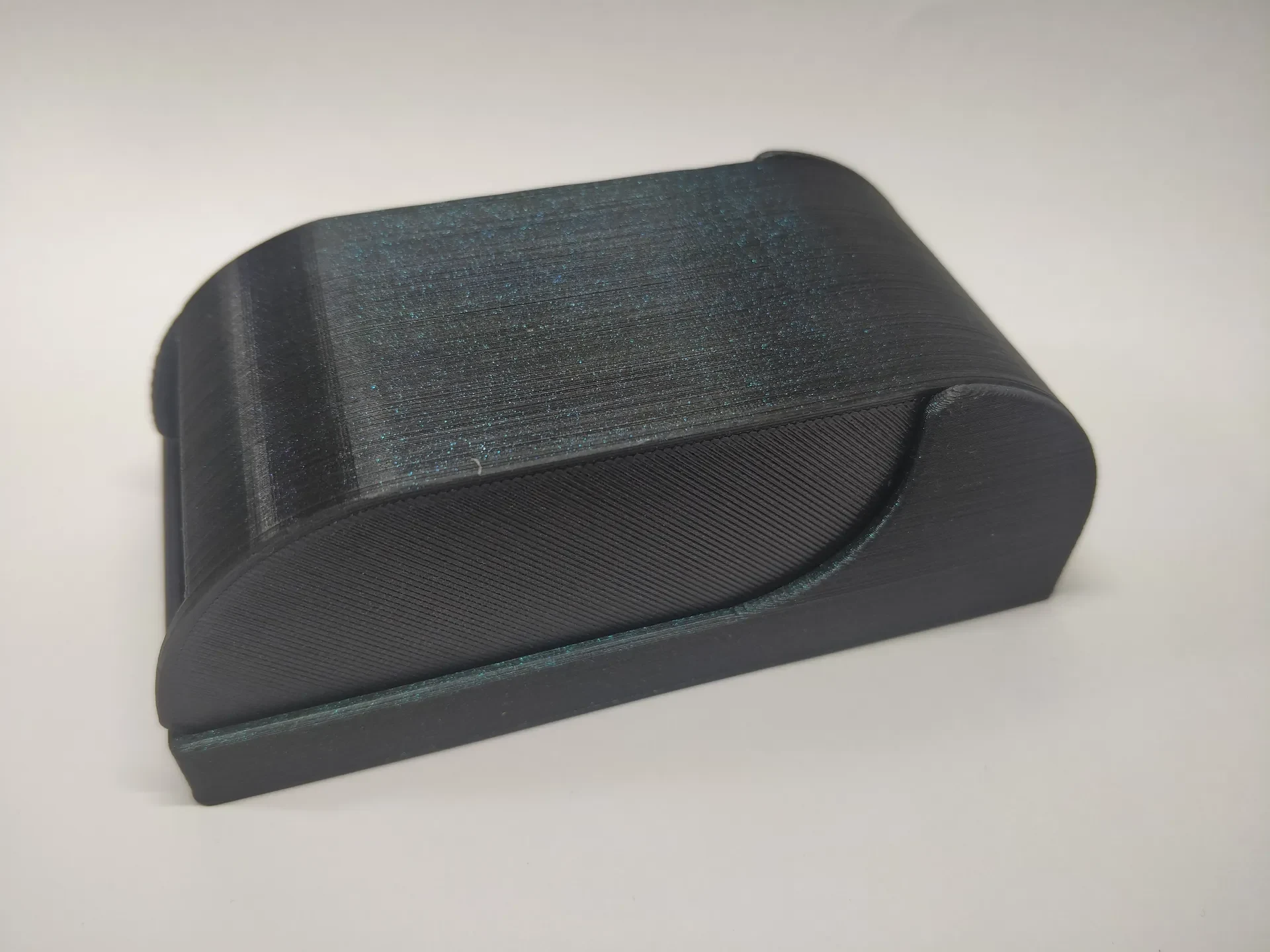

компактная складная конструкция, занимающая минимум места на столе (видео процесса складывания)
магниты, удерживающие башню как в открытом, так и в закрытом положении (не обязательно)
скл��дной механизм, вдохновленный @Ulmeck
Процесс проектирования:

оптимизация использования пространства за счет конструкции из двух частей
минимизация использования нити за счет перемычки с минимальной поддержкой

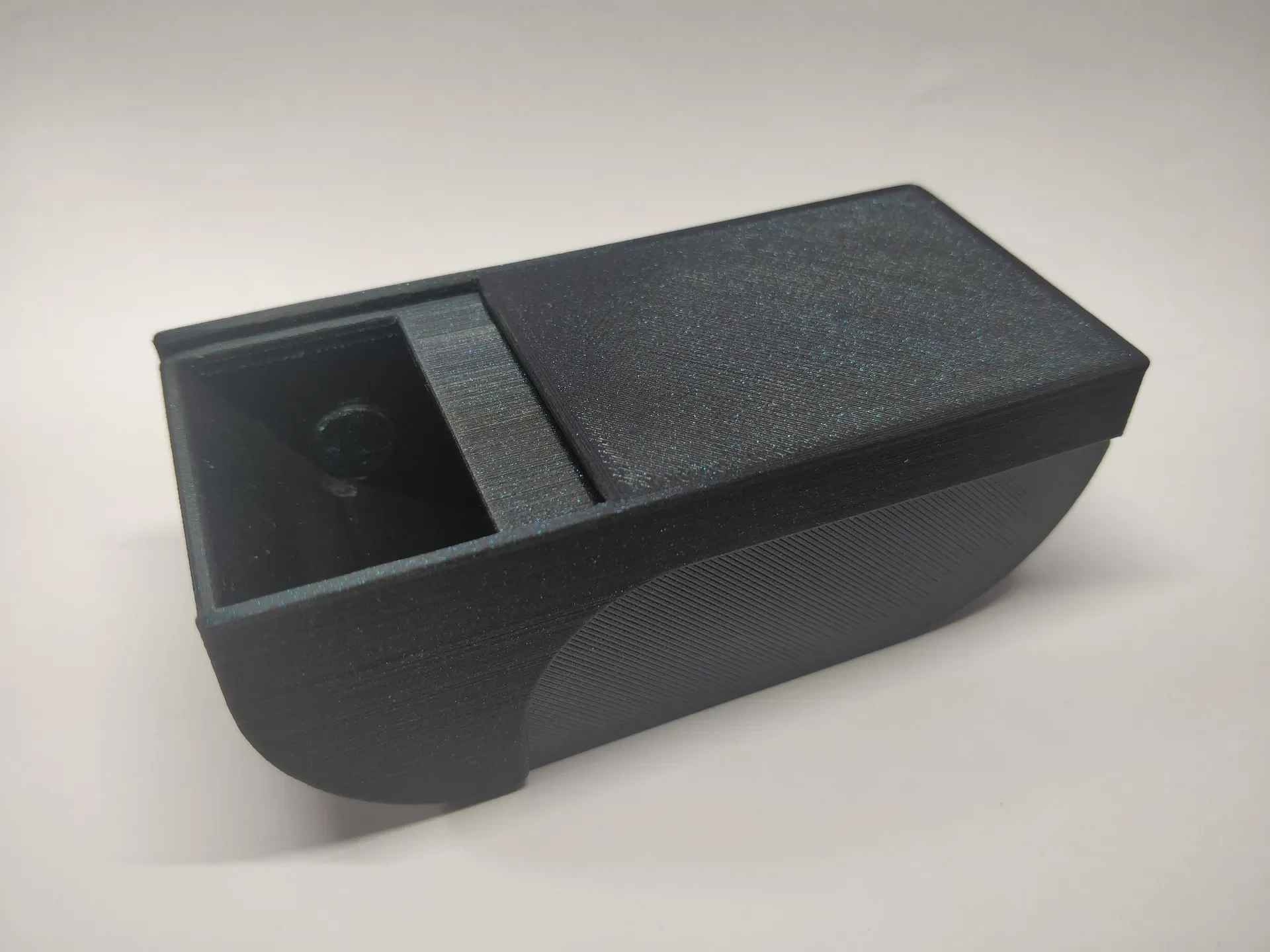

Габаритные размеры (в сложенном виде):
вес высота ширина глубина
68 г 43 мм 112 мм 52 мм

Рекомендации по печати:
оба напечатаны с соплом 0,4 при высоте слоя 0,2.
15% Заполнение
PLA (Das Filament «Голубая жемчужина»)

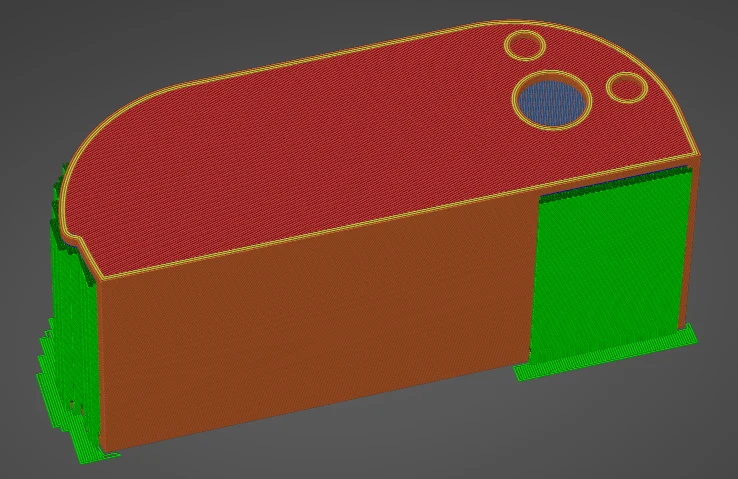

Ориентации:
Башня:
одно из шарнирных отверстий закрыто временным перемычочным слоем (будет удалено позже), эта сторона должна быть обращена вверх
Support Everywhere, они будут с��зданы в отверстиях, чтобы обеспечить чистое перекрытие.
Лоток:
Поддержка только на рабочей пластине (для удержания вращающихся штифтов)
Постобработка:
удалить опоры и жертвенный слой в шарнирном отверстии
Дополнительные части:
6 цилиндрических магнитов диаметром 5 мм и высотой 1 мм (Амазонка). Их не видно, поэтому, если вы не хотите их использовать, никто не заметит, но они ��оставляют действительно приятные ощущения при открытии и закрытии.
Сборка:
будьте очень осторожны, размещая магниты в правильных направлениях
Башня:

удалите один мостовой слой в верхнем поворотном отверстии (лучше всего подойдет инструмент для снятия заусенцев)
приклейте по два магнита с каждой стороны!!! оба в одном направлении!!! Я бы посоветовал сложить их стопкой и вставить по одному в каждый карман с помощью капли суперклея.

Лоток:
приклейте по одному магниту с каждой стороны!!! проверьте полярность на башне!!! Я бы порекомендовал разместить по одному на каждой стороне башни, затем нанести клей в отверстия лотка, а затем надеть его на башню, чтобы убедиться, что они расположены в правильном направлении.
