Корпус для DIN-рейки Homematic HM-LC-Sw4-PCB

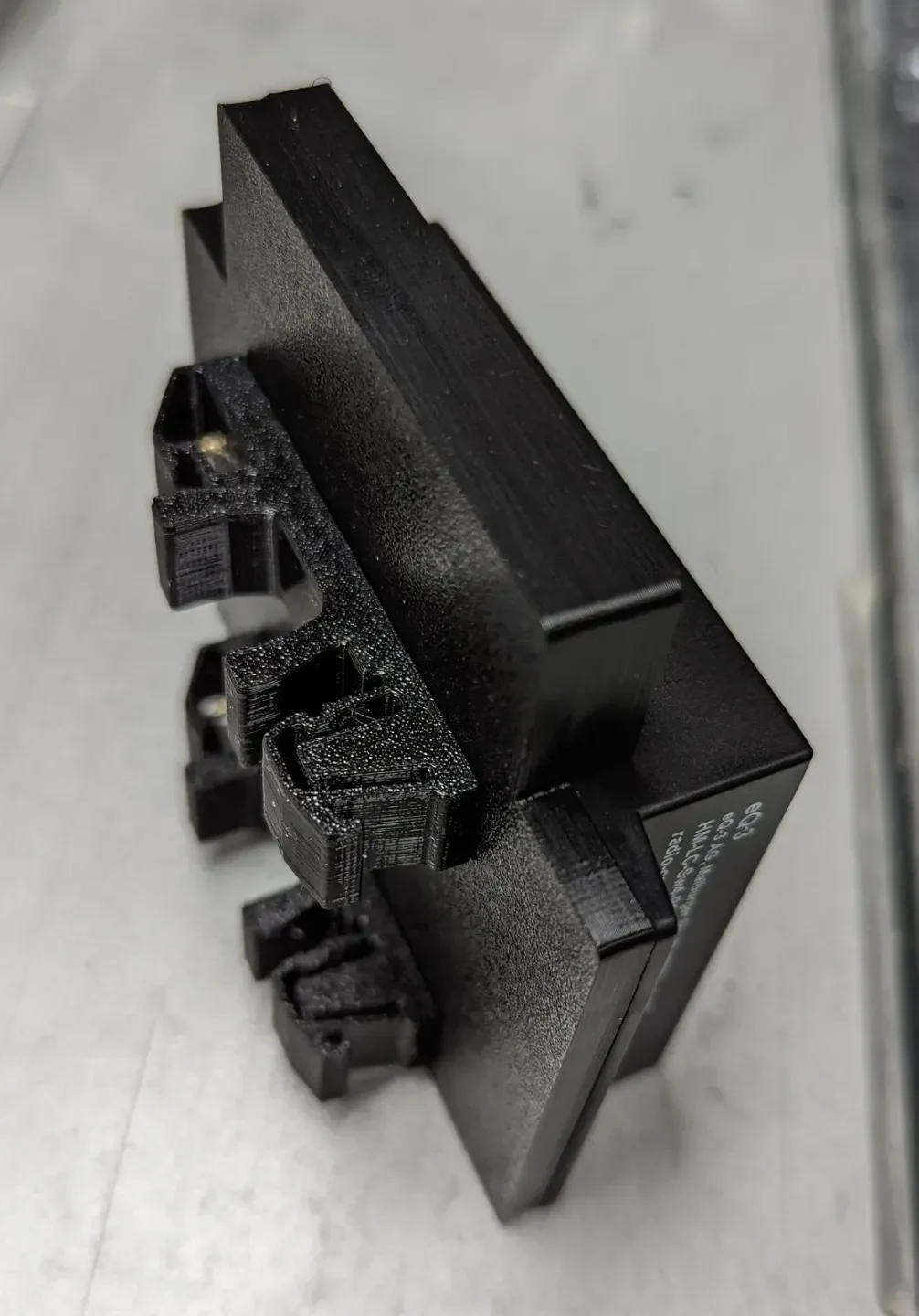

Альтернативная опорная пластина для 4-канального привода переключателя Homematic HM-LC-Sw4-PCB с использованием https://www.printables.com/model/64242-din-rail-clip для установки на DIN-рейку. Для опорной пластины требуются два зажима для DIN-рейки, которые можно устанавливать в обоих направлениях.

Настройки печати

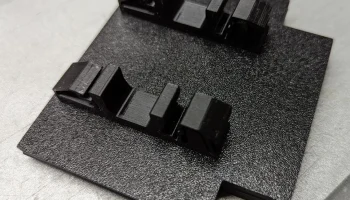

Распечатайте базовую пластину плоской стороной вниз, к рабочей пластине.
Никакие опоры не нужны.
Если у вашего принтера хорошая адгезия рабочей пластины, вам не понадобится козырек, чтобы предотвратить деформацию детали.
Сборка

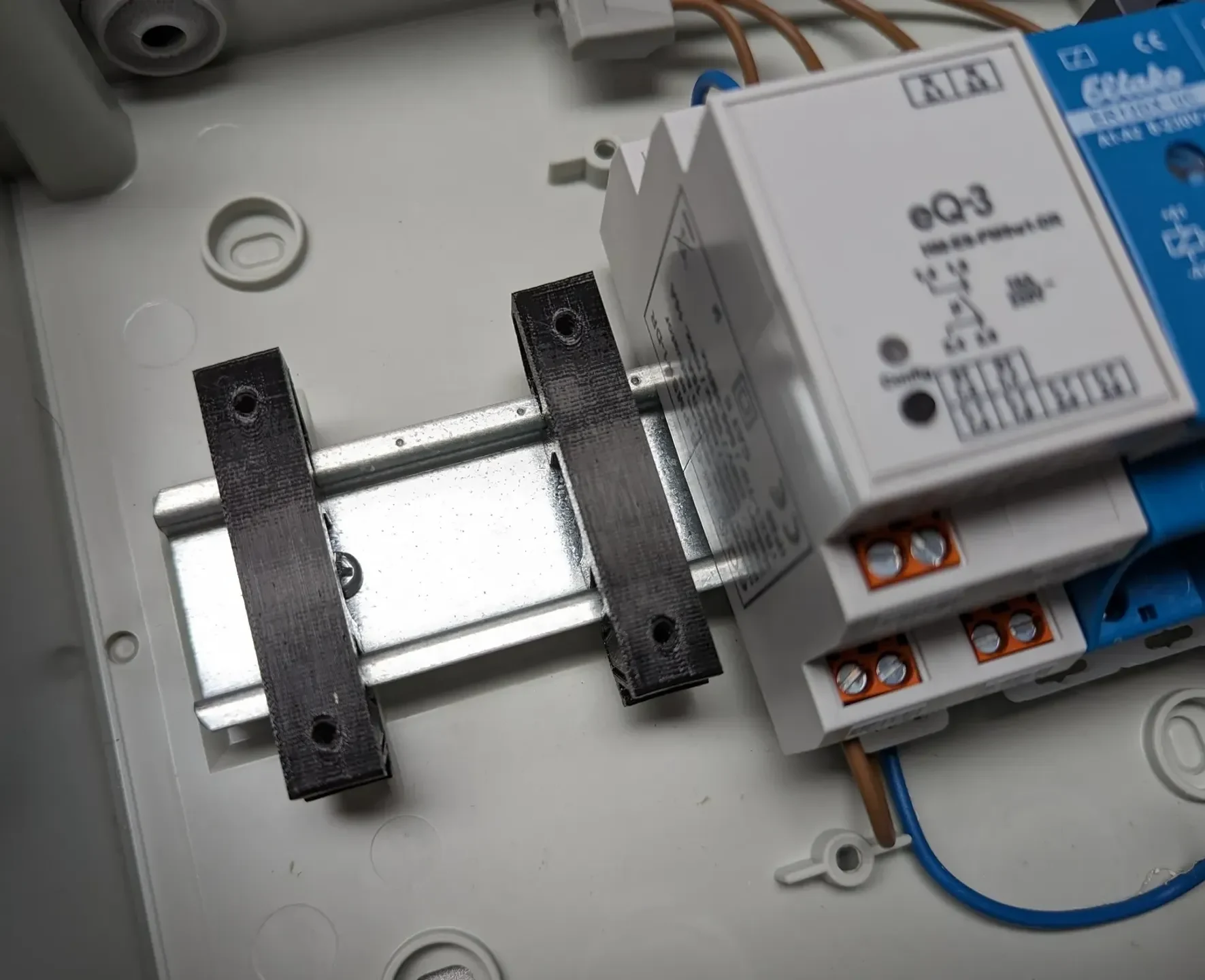

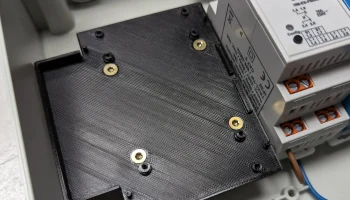

Прикрепите два зажима к DIN-рейке.

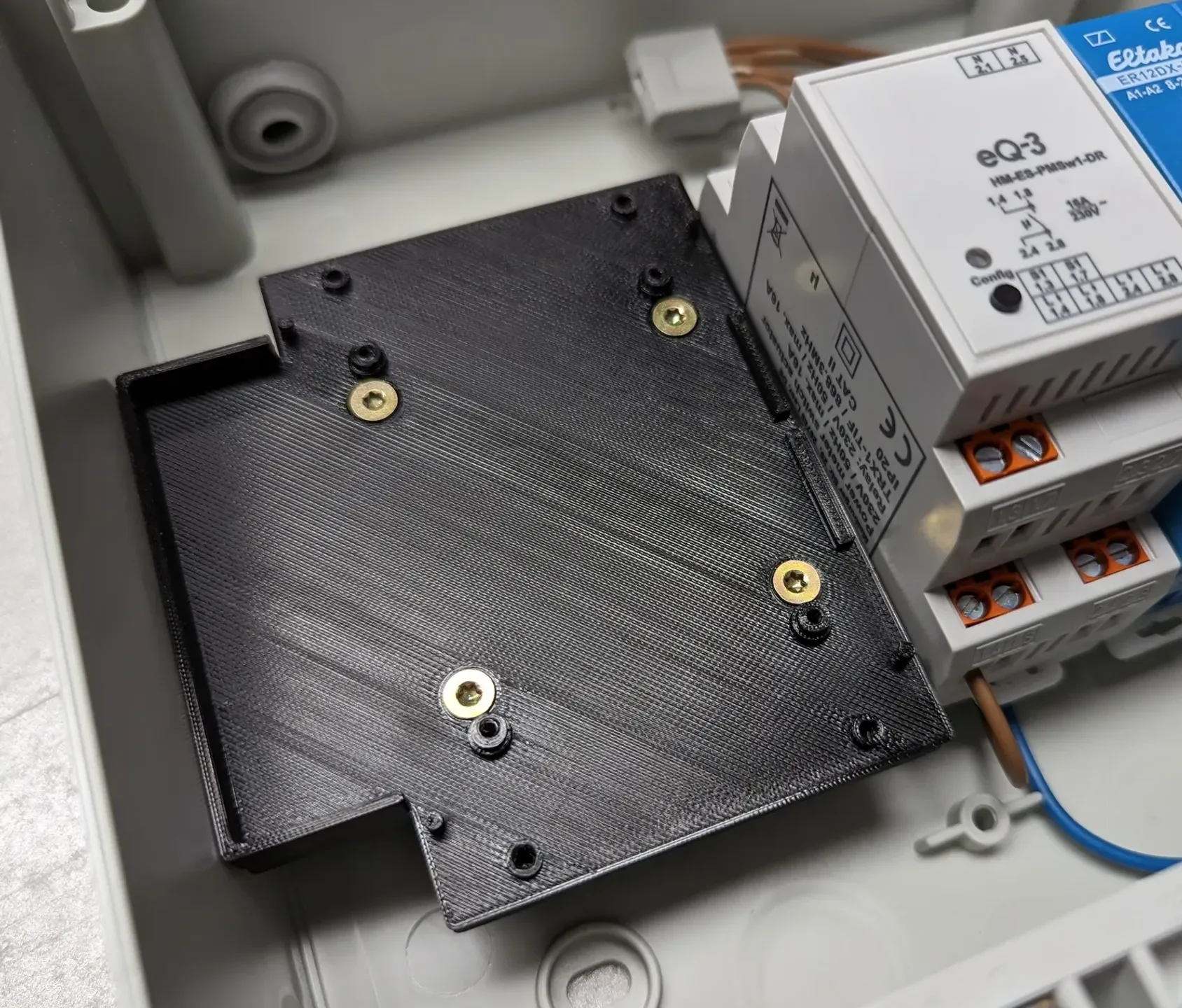

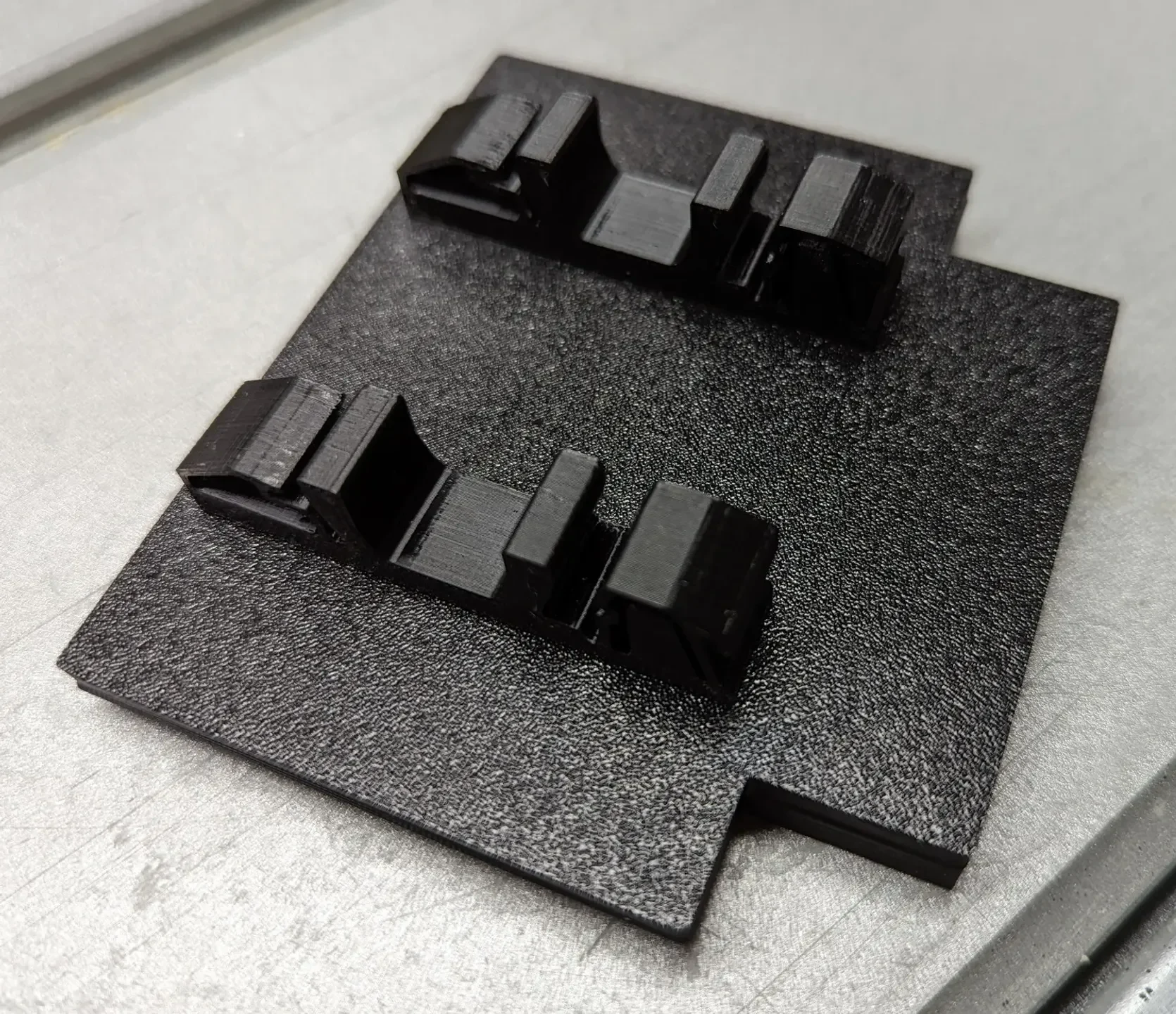

Используйте два винта на каждый зажим DIN-рейки, чтобы прикрепить их к опорной пластине. Я использовал винты с потайной головкой 3х16 мм.

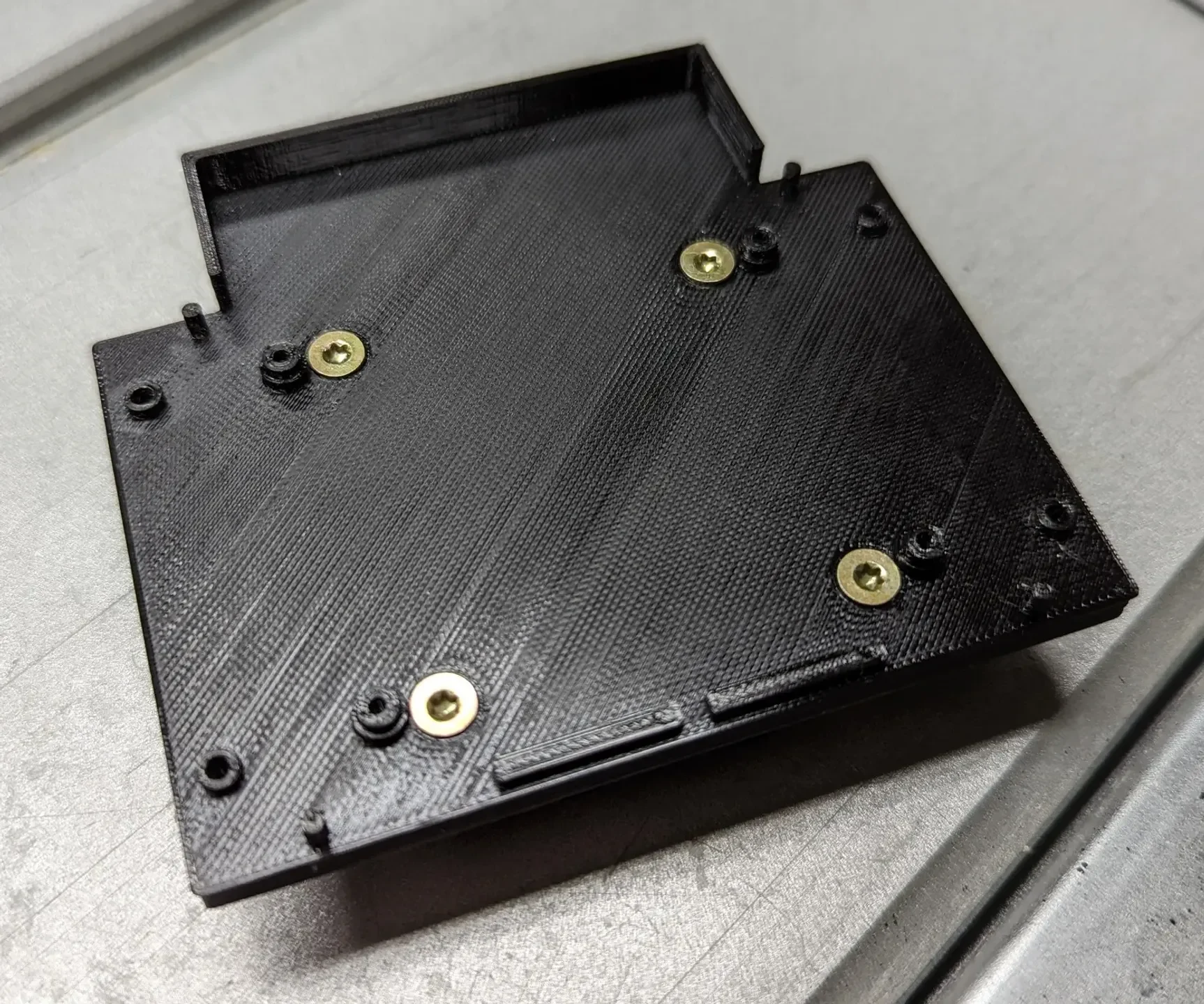

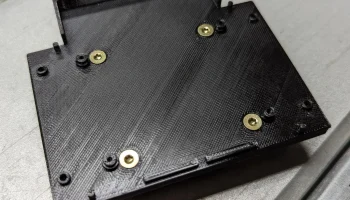

Убедитесь, что винты расположены ровно по поверхности базовой пластины, чтобы предотв��атить короткое замыкание на печатной плате.

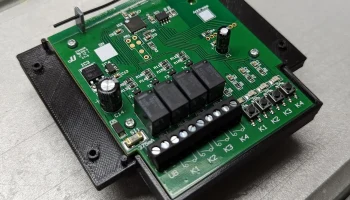

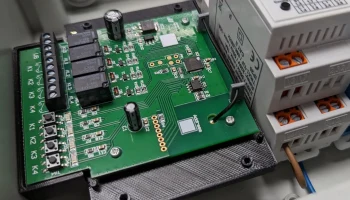

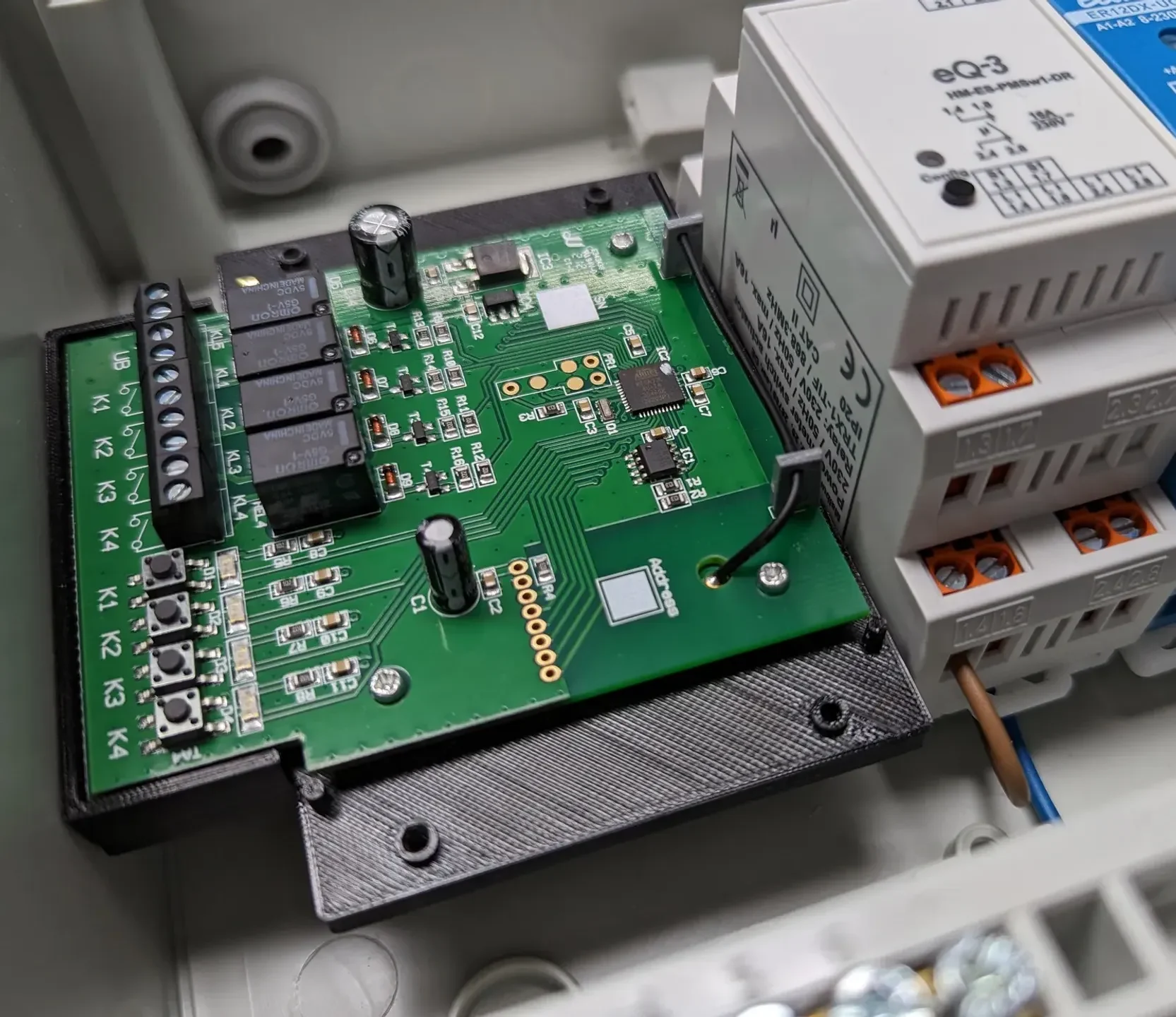

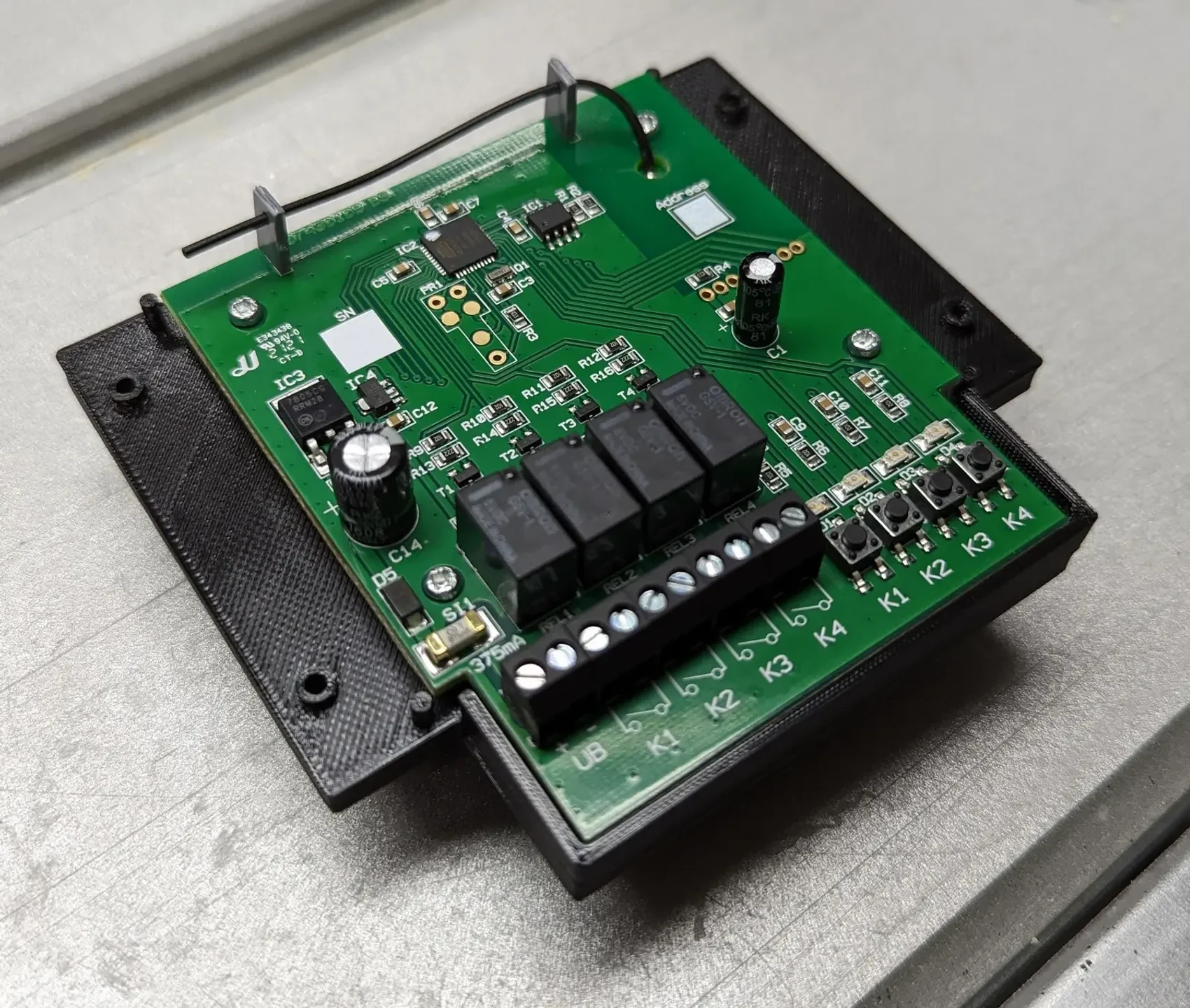

Прикрутите плату к опорной пластине четырьмя оригинальными винтами.

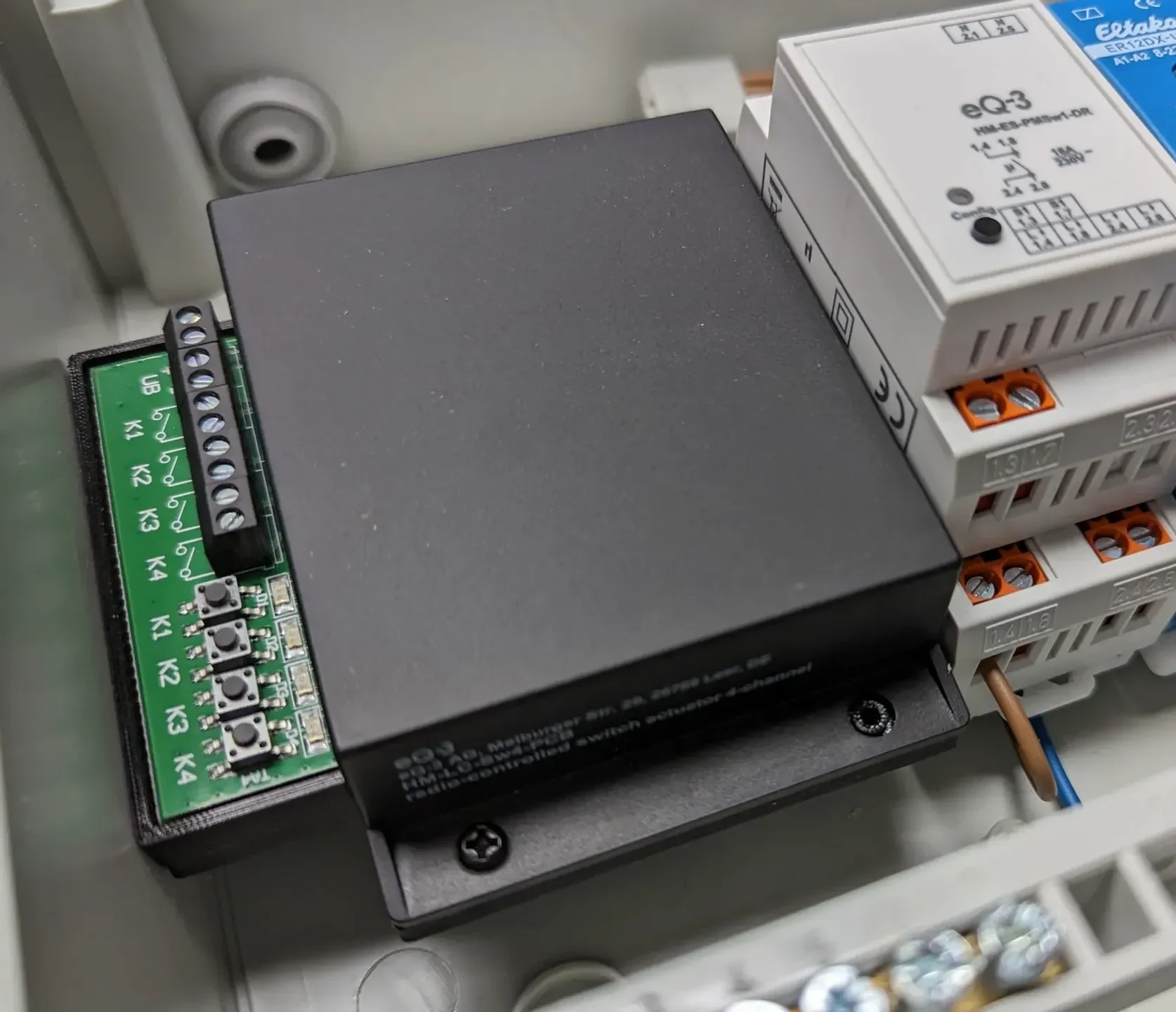

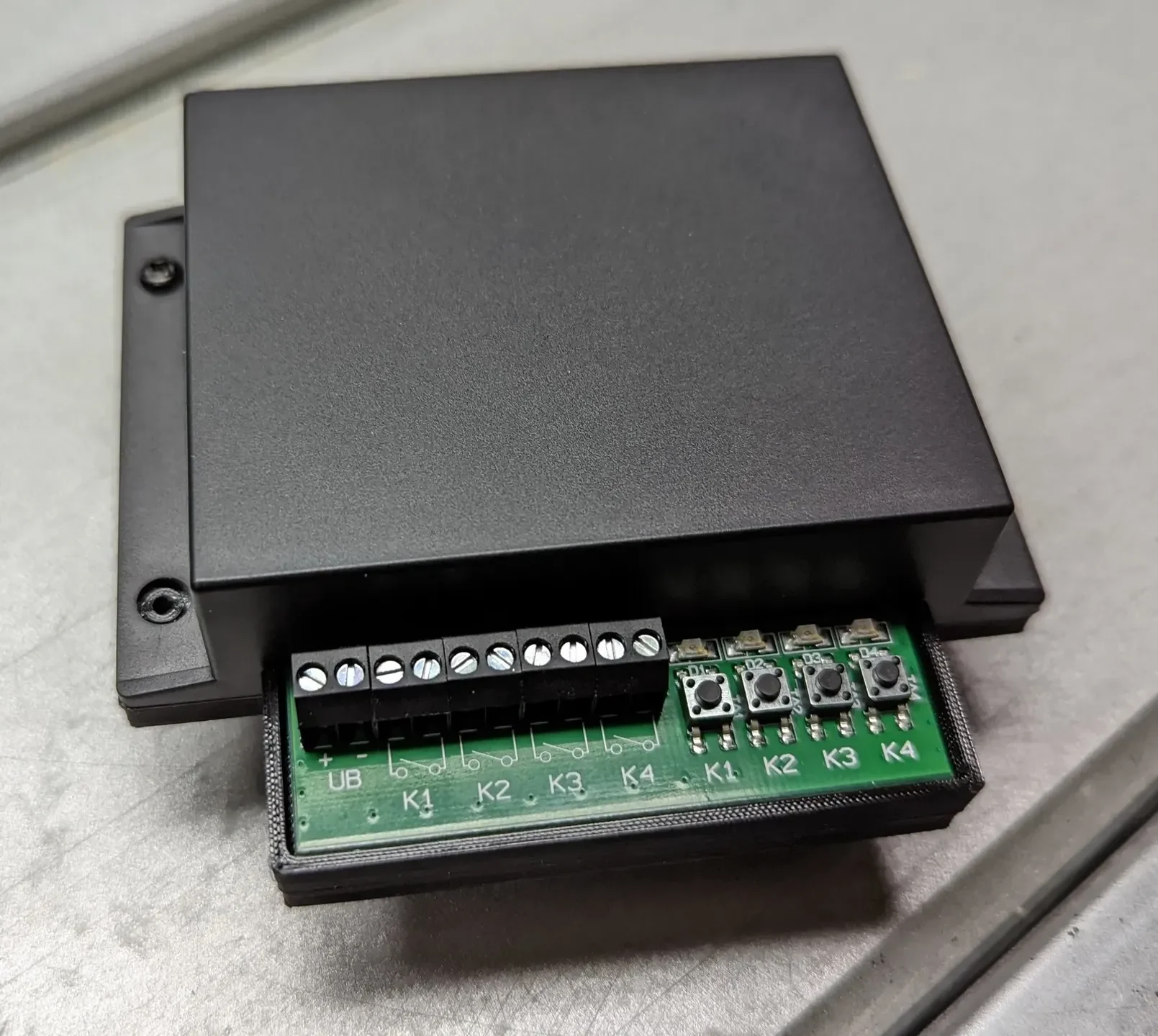

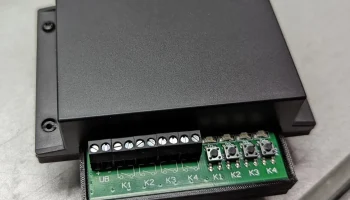

Используйте оригинальную крышку, чтобы закрыть корпус двумя оригинальными винтами.
