W(MT)W 3-полосный центральный динамик........

W(MT)W Динамик центрального канала, напечатанный на 3D-принтере

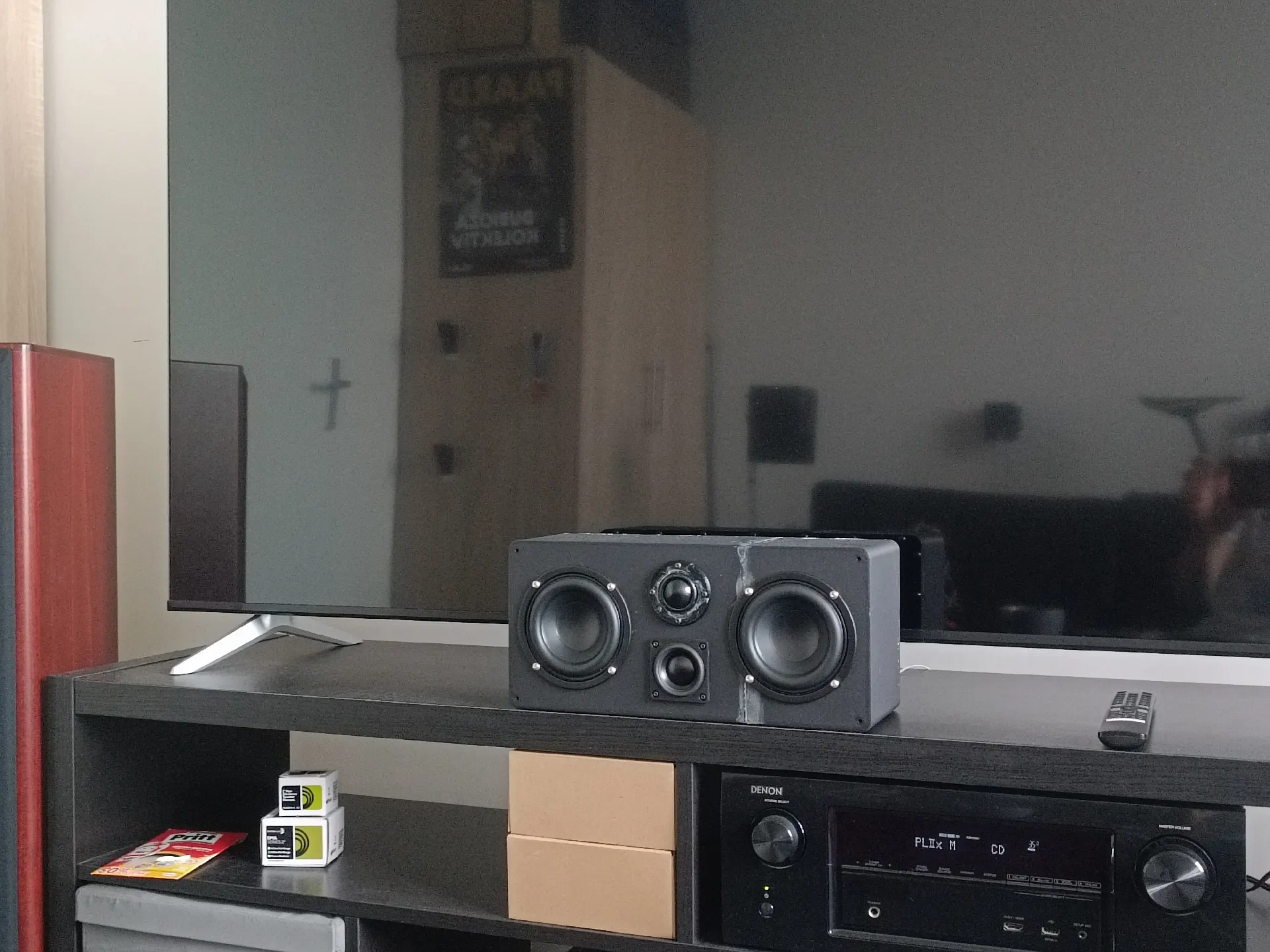

Это трехполосная колонка центрального канала W(MT)W, напечатанная на 3D-принтере, разработанная специально для использования в домашних кинотеатрах. Благодаря низкой точке пересечения между мидвуферами и среднечастотными динамиками, он позволяет избежать типичных внеосевых проблем, встречающихся в типичных конструкциях центров MTM. Это означает, что вы получите стабильный, чистый звук, даже когда сидите в стороне, что идеально подходит для просторных гостиных или групповых вечеров просмотра фильмов.

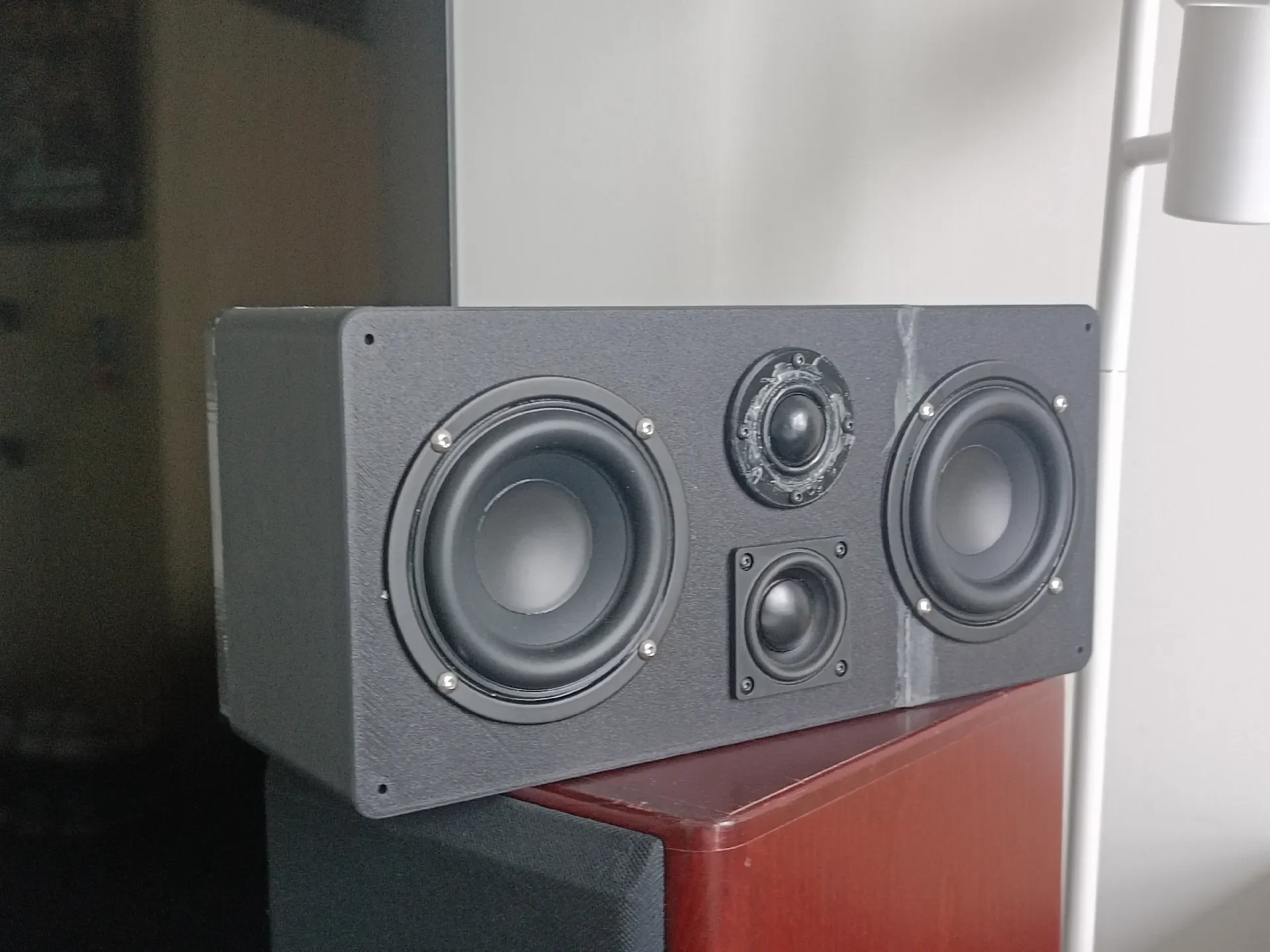

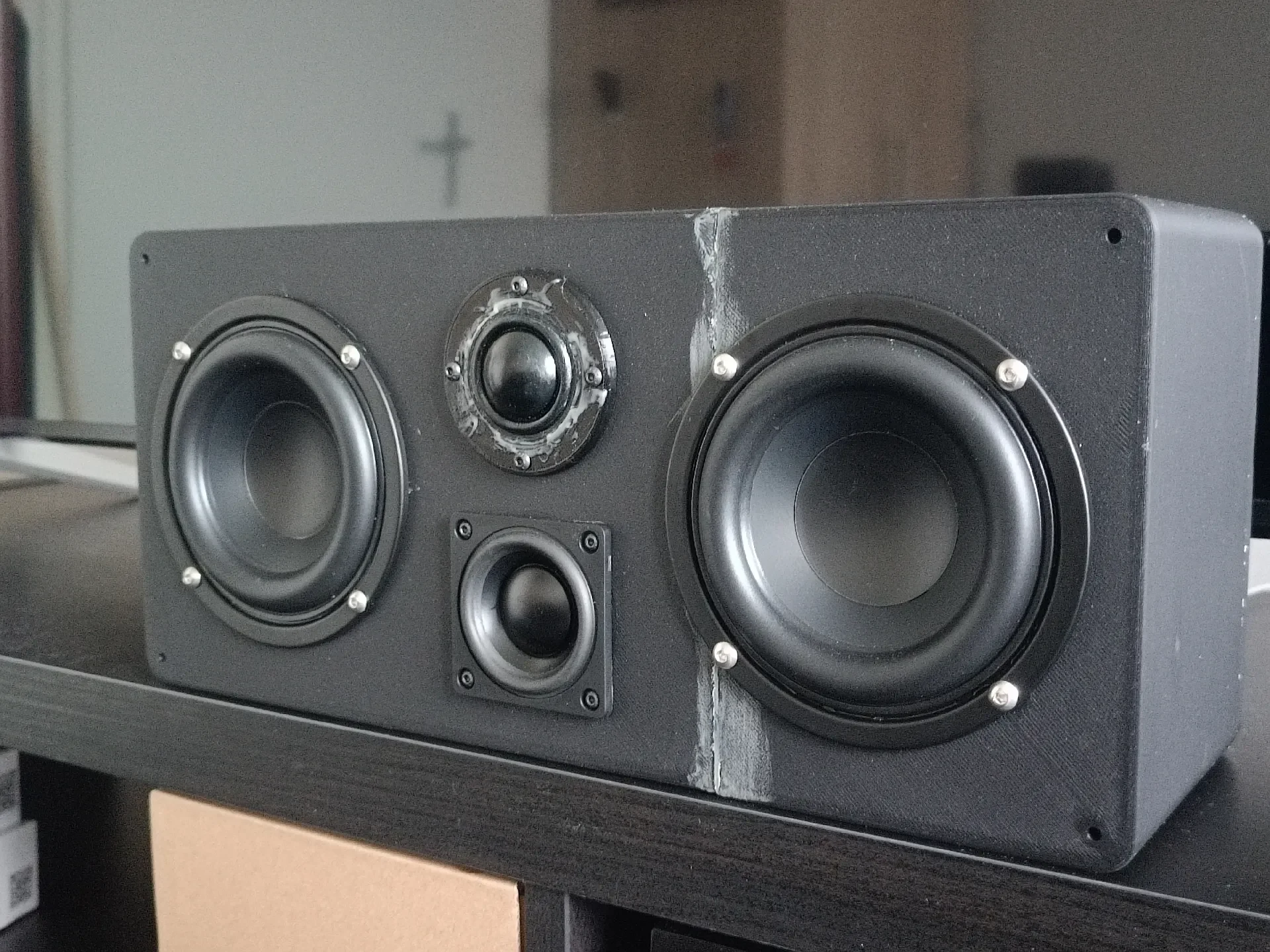

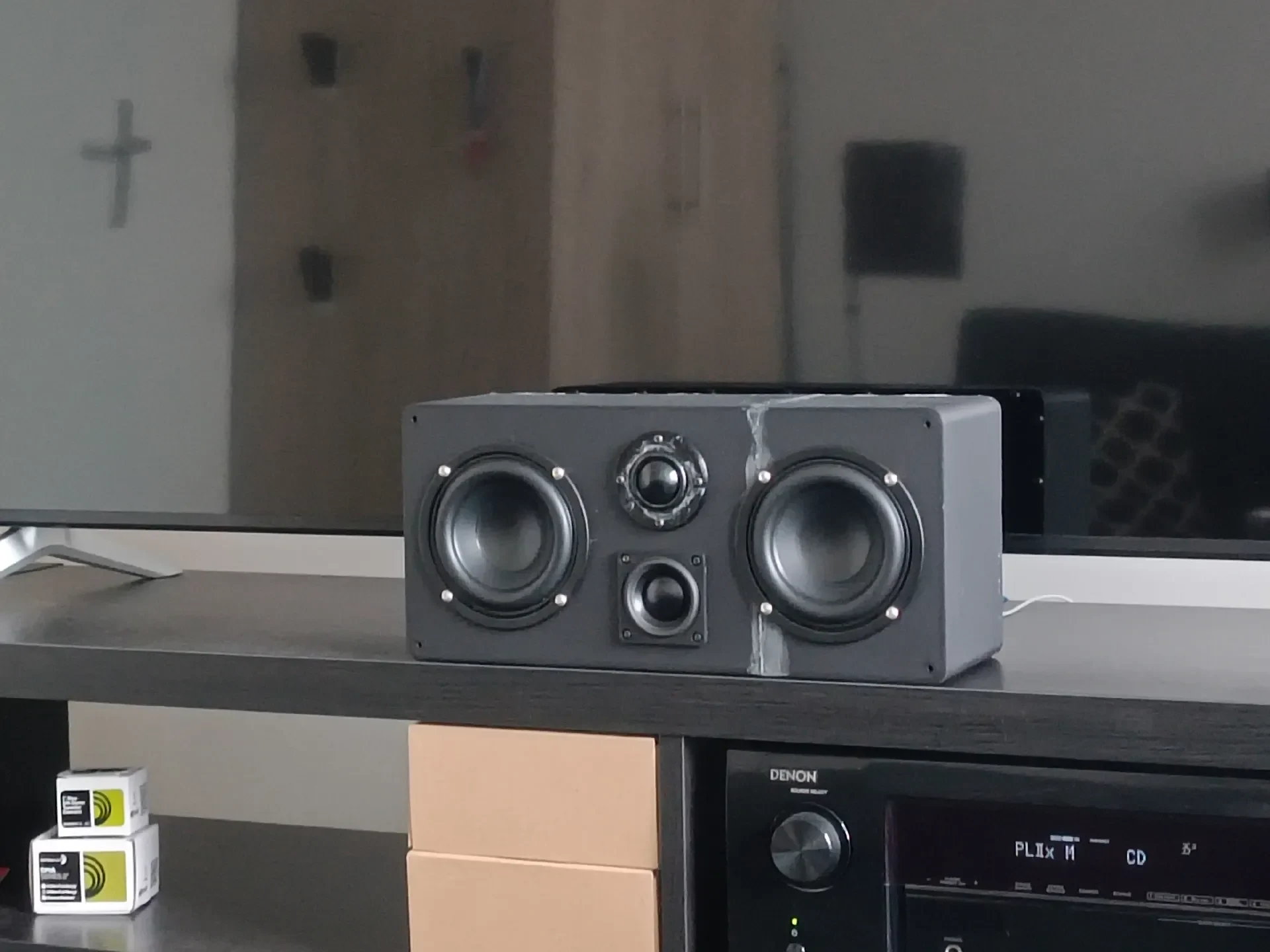

Он оснащен двумя низкочастотными динамиками Dayton TCP115-8, среднечастотным динамиком DMA58-8 и твитером с шелковым куполом в горизонтально ориентированной компоновке в стиле MTM. Частотная характеристика ровная от 110 Гц до 22 кГц, а при некоторой настройке AVR ее можно использовать до 80-90 Гц. F3 имеет частоту 103 Гц, что более чем достаточно для динамика центрального канала в системе объемного звучания.

Корпус предназначен для печати большими частями, а затем разрезания их в соответствии с размером вашего принтера. Вам нужно будет самостоятельно разрезать модель по размеру вашего принтера, стараясь не порезать отверстия для винтов или вставок.

Список запчастей

Компоненты динамика:

Dayton Audio TCP115-8 4-дюймовый мидвуфер x2
Dayton Audio DMA58-8 2-дюймовый среднечастотный динамик x1
ВЧ-динамик Dayton Audio ND25FN-4 с шелковым куполом (или другие со специальным креплением) x1
Резистор 3,3 Ом 10/20 Вт (для согласования твитера) x1

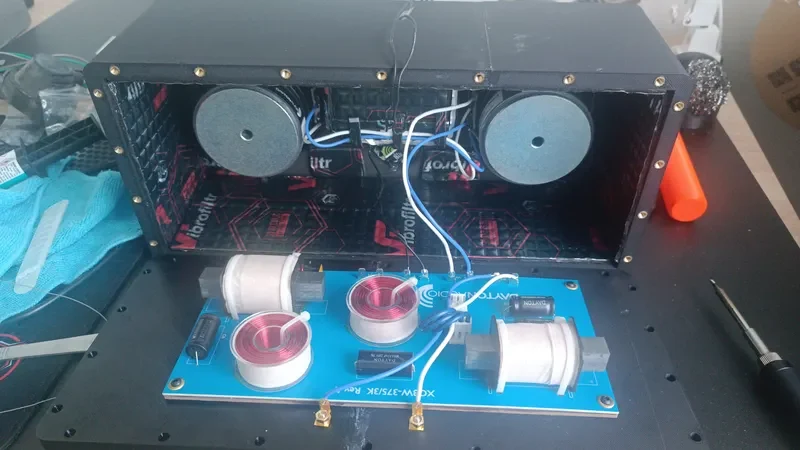

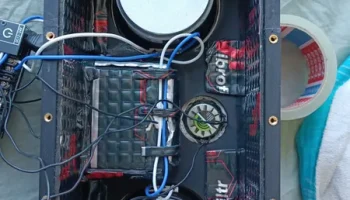

Dayton Audio XO3W-375/3K 3-полосный кроссовер x1
Материалы:
PLA-нить (~1,5 кг) — не используйте PETG (эпоксидная смола плохо прилипает)
Лист MLV (типа Виброфильтра) — опционально, помогает снизить резонанс
Ассорти проводов для динамиков
Blue Tak / Patafix / шпаклевка для плакатов
Прочная двухкомпонентная эпоксидная смола (совместимая с пластиком)
Динамик из пенопласта или шерсти

Резьбовые вставки:

М3, длина 5 мм (НД 4,2 мм) — 12 шт.
М4, длина 6мм (НД 6мм) — 30 шт (купите дополнительно, легко потерять)
Ссылка на Алиэкспресс

Разъемы динамиков:

2 шт.
Ссылка на Алиэкспресс

Винты:

М4 х 14 мм — 22 шт (задняя крышка)
M4 x 10 мм — 8 шт (драйверы TCP115)
М3 х 10 мм — 4 шт (кроссовер)
M3 x 8 мм — 8 шт (DMA58 + ��витер)
Руководство по сборке
Печать:

Начните с печати всех частей. В идеале основную коробку следует печатать передней перегородкой вниз. Вырежьте его в слайсере так, чтобы он подходил к вашему принтеру. При резке избегайте прорезания резьбовых вставок или отверстий для винтов.

Настройки нарезки:

Заполнение: 20-40 % (используйте больше, если пропускаете Виброфильтр)
Периметры: 3 для прочности и хорошего сцепления с вставками.
Опоры: используйте опоры для деревьев для свесов камеры средних тонов.
Добавьте поля «мышиных ушей» на острые углы, чтобы предотвратить подъем.

Заднюю крышку также следует разрезать по размеру вашего принтера. Не разрезайте заднюю крышку в том же месте, где находится основная коробка — это приведет к утечке воздуха. Используйте те же настройки нарезки, что и выше.

Крепление твитера можно распечатать по своему усмотрению. Я использовал 100% заполнение, чтобы избежать риска вибрации.

Сборка:

Приклеивание: используйте 5-минутную эпоксидную смолу, предназначенную для пластика. Перед склеиванием просушите и отшлифуйте контактные края для плотного прилегания. У вас есть только один шанс, так что не торопитесь.

Обратите пристальное внимание на:

Заподлицо передней перегородки
Выравнивание задней части корпуса
Чистые, заполненные эпоксидной смолой швы.

Установите резьбовые вставки с помощью паяльника, нагретого до 260°C. Будьте терпеливы и держите их прямо. Проделайте это для всех отверстий основного корпуса (кроме 4 краевых отверстий на передней перегородке для магнитов) и 4 неглубоких отверстий в задней крышке.

Подготовка спикера:
Припаиваем провода ко всем динамикам. Убедитесь, что провод DMA58 проходит через заднюю прорезь. Прикрепите твитер эпоксидной смолой к его креплению, избегая купола. Промойте его для обеспечения правильного уплотнения.
Установка динамика:
Сначала установите драйверы TCP115. Нанесите тонкую полоску замазки вокруг места крепления. Нанесите на драйверы стандартную пену для дополнительной герметизации. Вверните винт M4x10, прилагая момент, достаточный для сжатия замазки.
Установите DMA58, пропустив провод через щель и заделав отверстие замазкой. Никакого дополнительного уплотнения не требуется, поскольку в комплект поставки входит пенопласт.
Установите твитер с замазкой для герметизации.

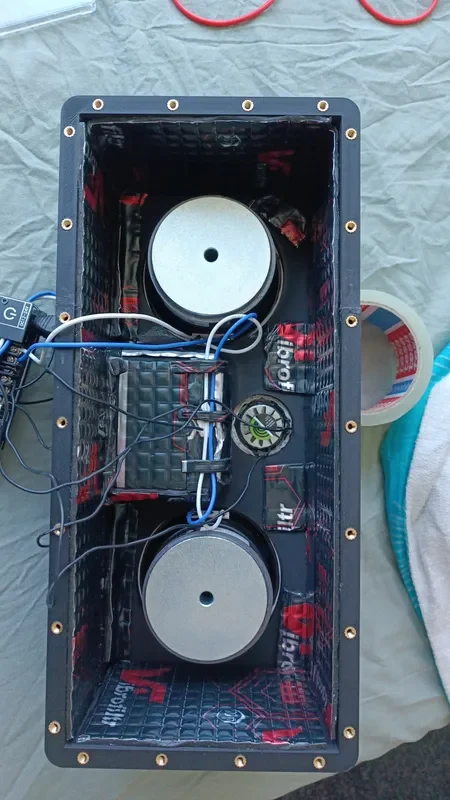

Виброфильтр и демпфирование (необязательно, но рекомендуется):
Применяйте листы Виброфильтр для:
Внутренние стенки шкафа
Задняя часть громкости средних тонов (не внутри закрытого объема)

Добавьте небольшое количество пенопласта или шерсти для динамиков внутрь задней крышки. Не переполняйте.

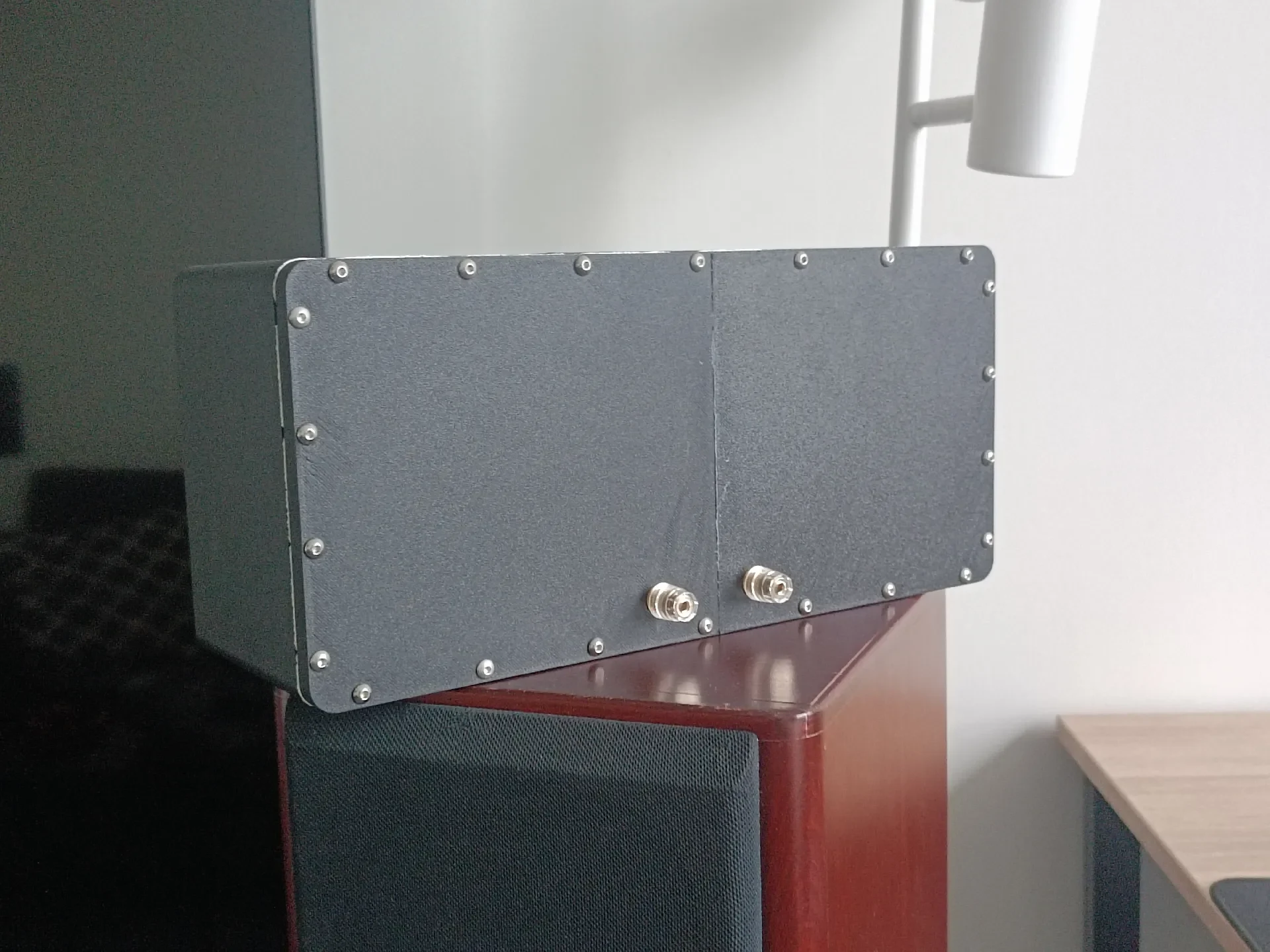

Задняя бухта
