Опорная пластина Gridfinity для Bosch Sortimo L-Boxx Mini

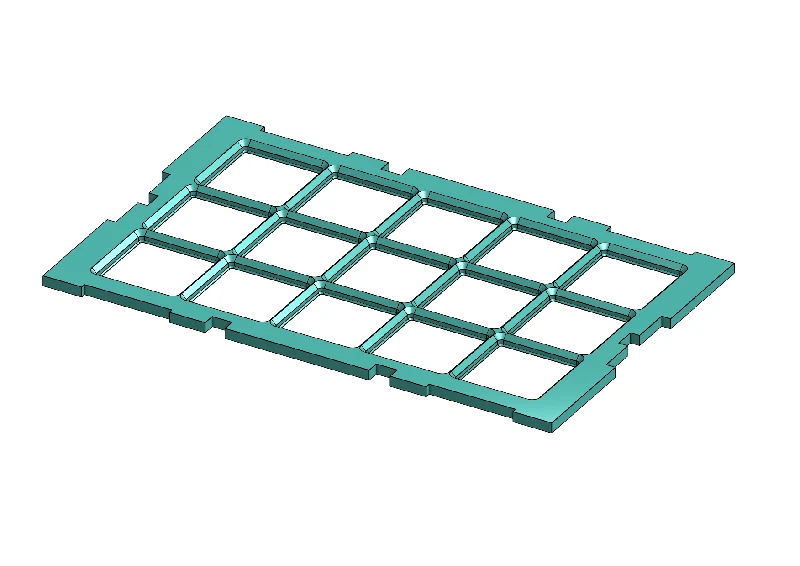

Это базовая плата модульной системы хранения Gridfinity от Зака Фридмана.
помещается в коробку-органайзер L-Boxx Mini.
Он основан на модели внутреннего объема L-Boxx Mini, которую можно использовать для изготовления индивидуальных вставок L-Boxx Mini, которые идеально подходят друг к другу.

L-Boxx Mini является частью системы L-Boxx, его можно приобрести у Bosch и BS Systems, а также на Amazon и в других магазинах.

Размеры

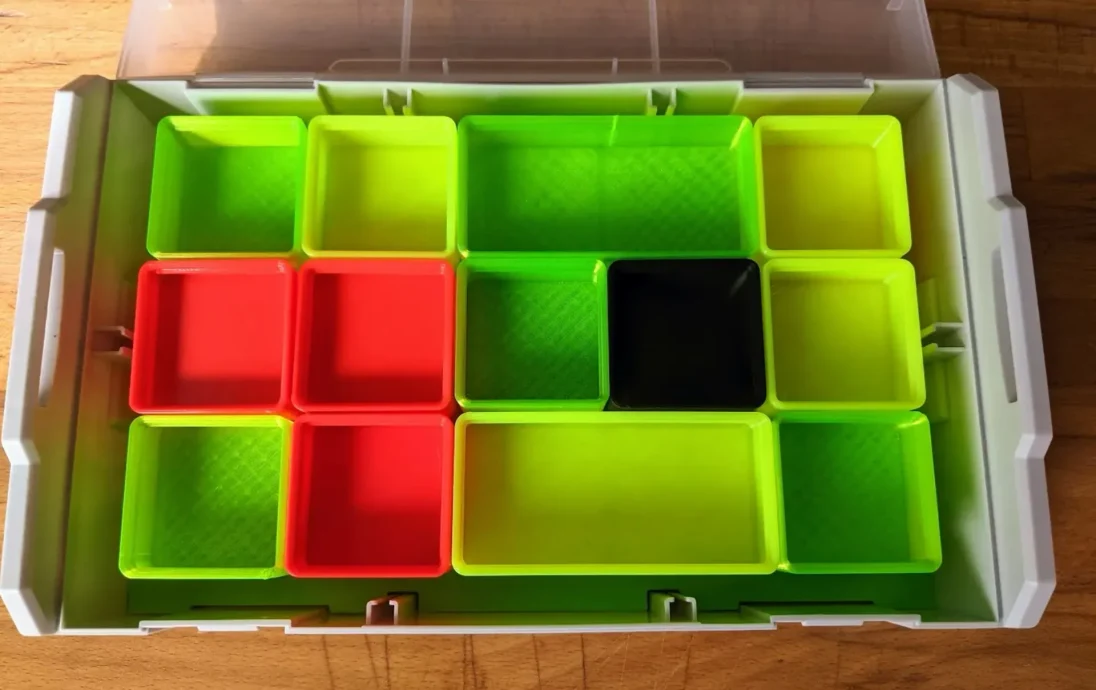

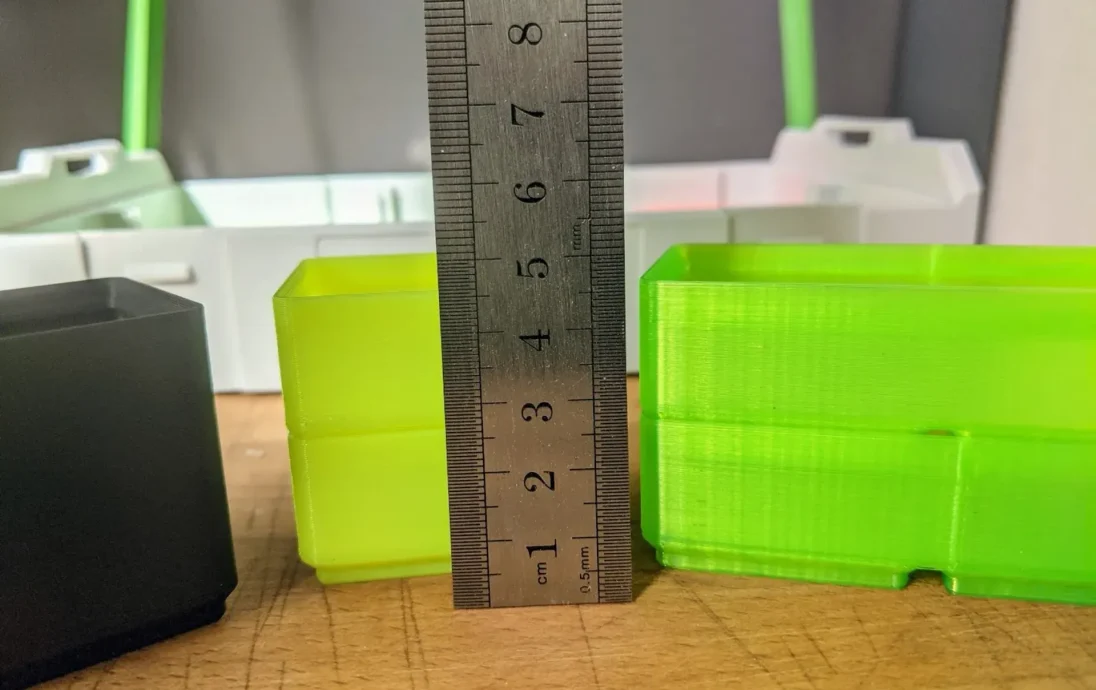

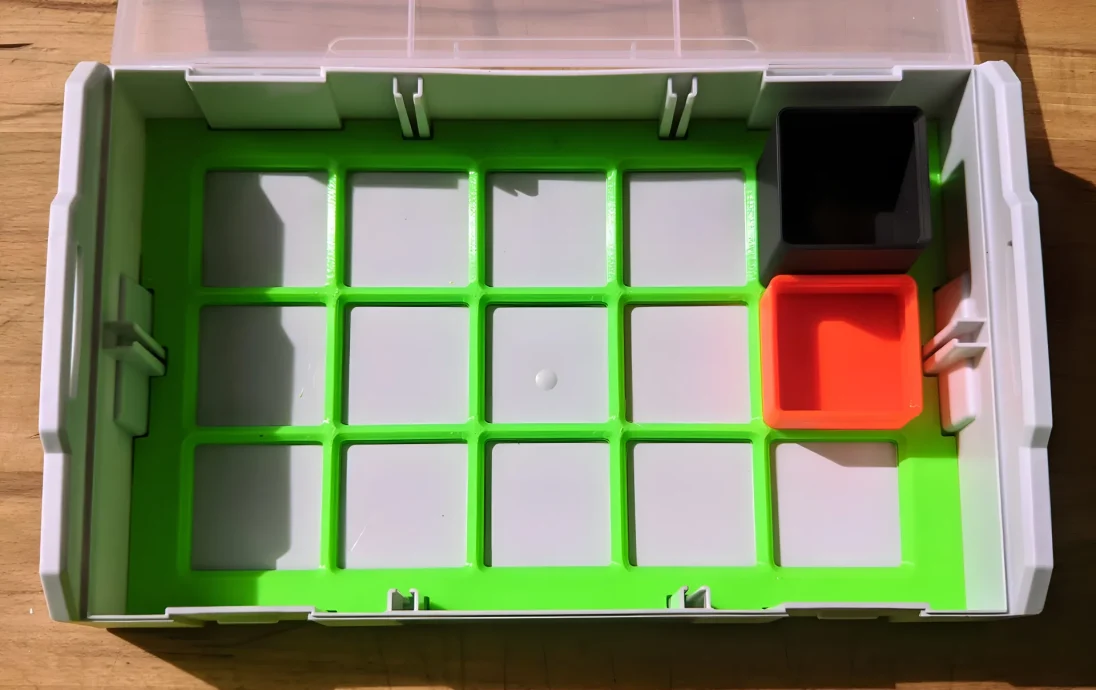

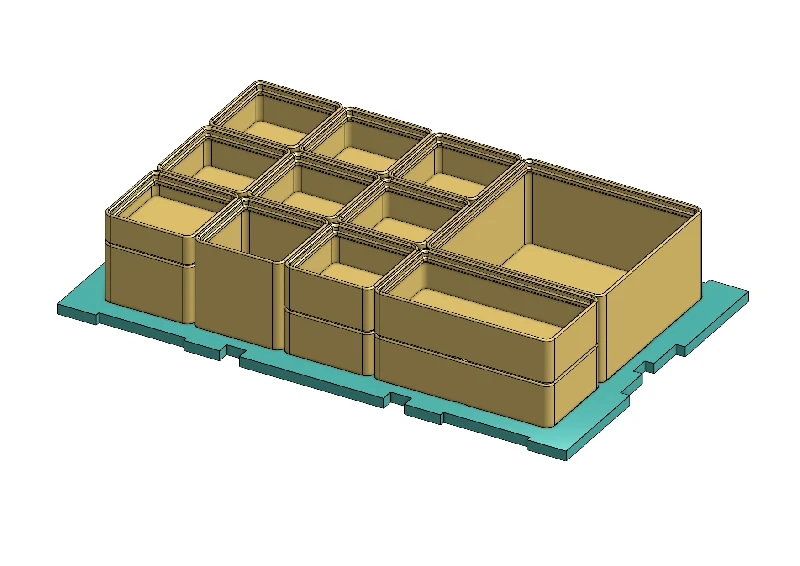

В коробку помещаются ячейки сетки 5х3 и 6 вертикальных ячеек. Это плотное прилегание, поскольку внутренняя высота коробки по вертикали составляет 44 мм, а высота шести блоков составляет 45,75 мм. Однако при полной коробке крышка закрывается нормально.

Внутренний объем L-Boxx Mini не полностью симметричен и перпендикулярен, поэтому вставка из сетки подходит только в одном направлении и не может быть перевернута или зеркально отображена.

Печать

Печатайте, используя обычные рекомендации Gridfinity. Все, что имеет диаметр сопла до 0,6 мм, должно работать нормально.

Материал: PLA, PETG и т. д.
Ширина экструзии: 0,6 мм
Высота слоя: 0,3 мм
Заполнение: 10%
Периметры: 3
��оддерживает: нет
Меньшие принтеры

Для небольших принтеров, где полная опорная плита не помещается на печатной платформе, вы можете загрузить разделенную версию, в которой каждая часть должна удобно помещаться на платформе размером 180x180.
Спасибо Рольфу за это предложение!

Я бы порекомендовал загрузить готовую разделенную версию вместо того, чтобы самостоятельно разрезать полноразмерную пластину в слайсере, потому что L-Boxx Mini не совсем симметричен и перпендикулярен. Разделенная версия разделена по линиям сетки Gridfinity. Обязательно распечатайте одну левую и одну правую модели. Нельзя уместить две половинки или зеркально отразить модели.

Дополнительные кредиты

Я создал это с помощью очень полезной библиотеки Onshape от Брейдена Элиасона, из которой я смог скопировать размеры для создания сетки.
