Запасная часть для Eclipse Tools Набор обжимных матриц Lu..

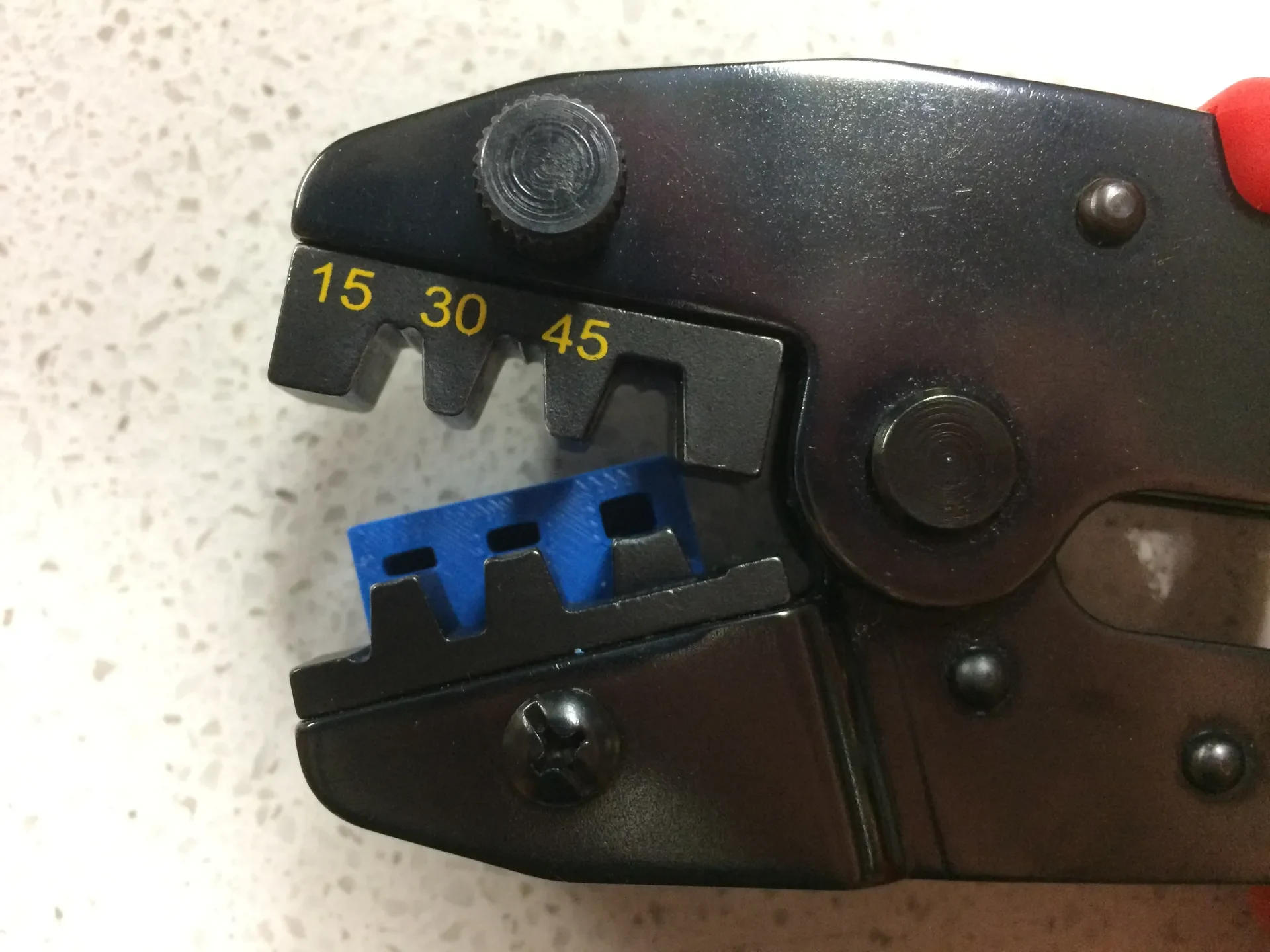

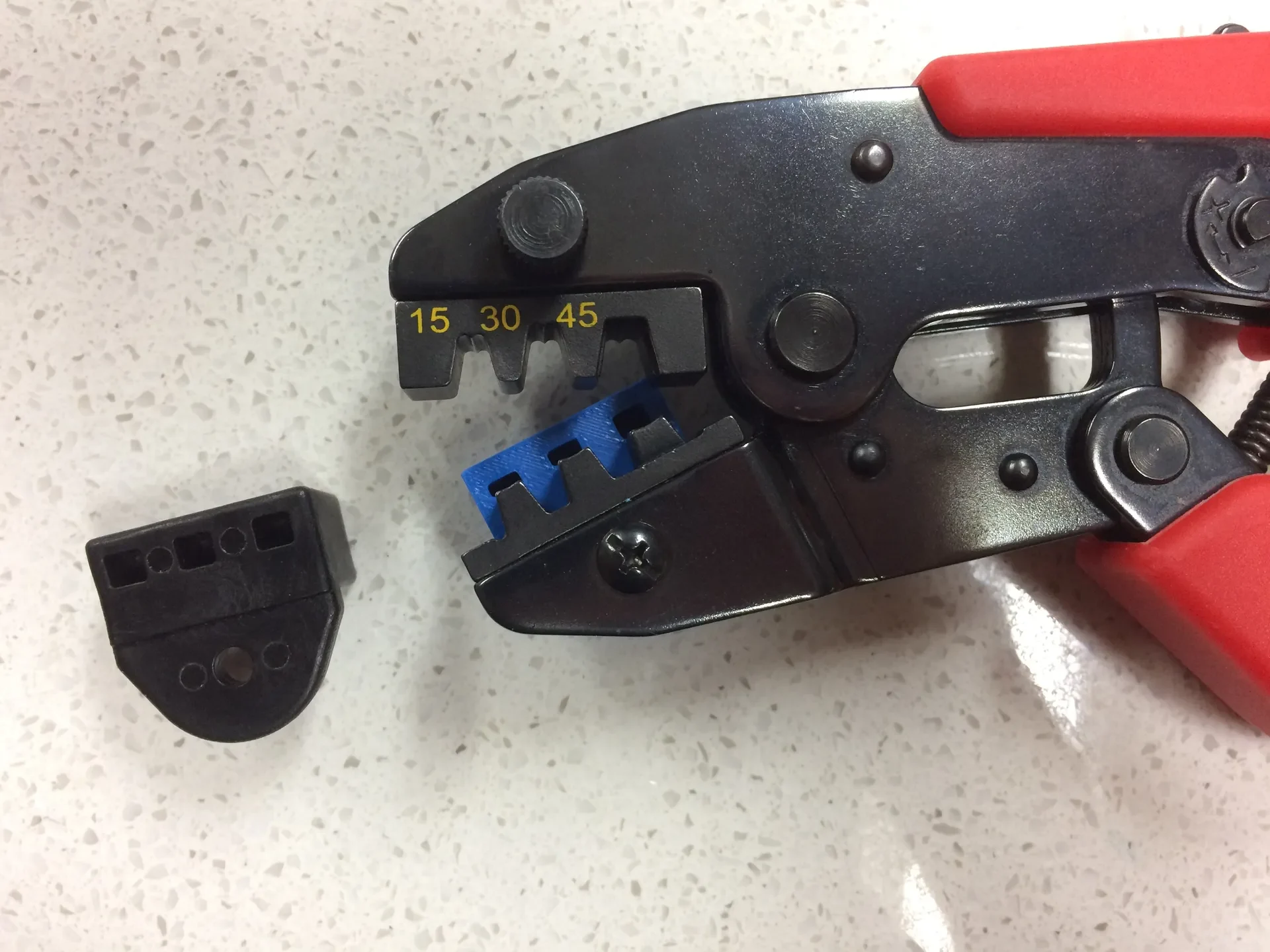

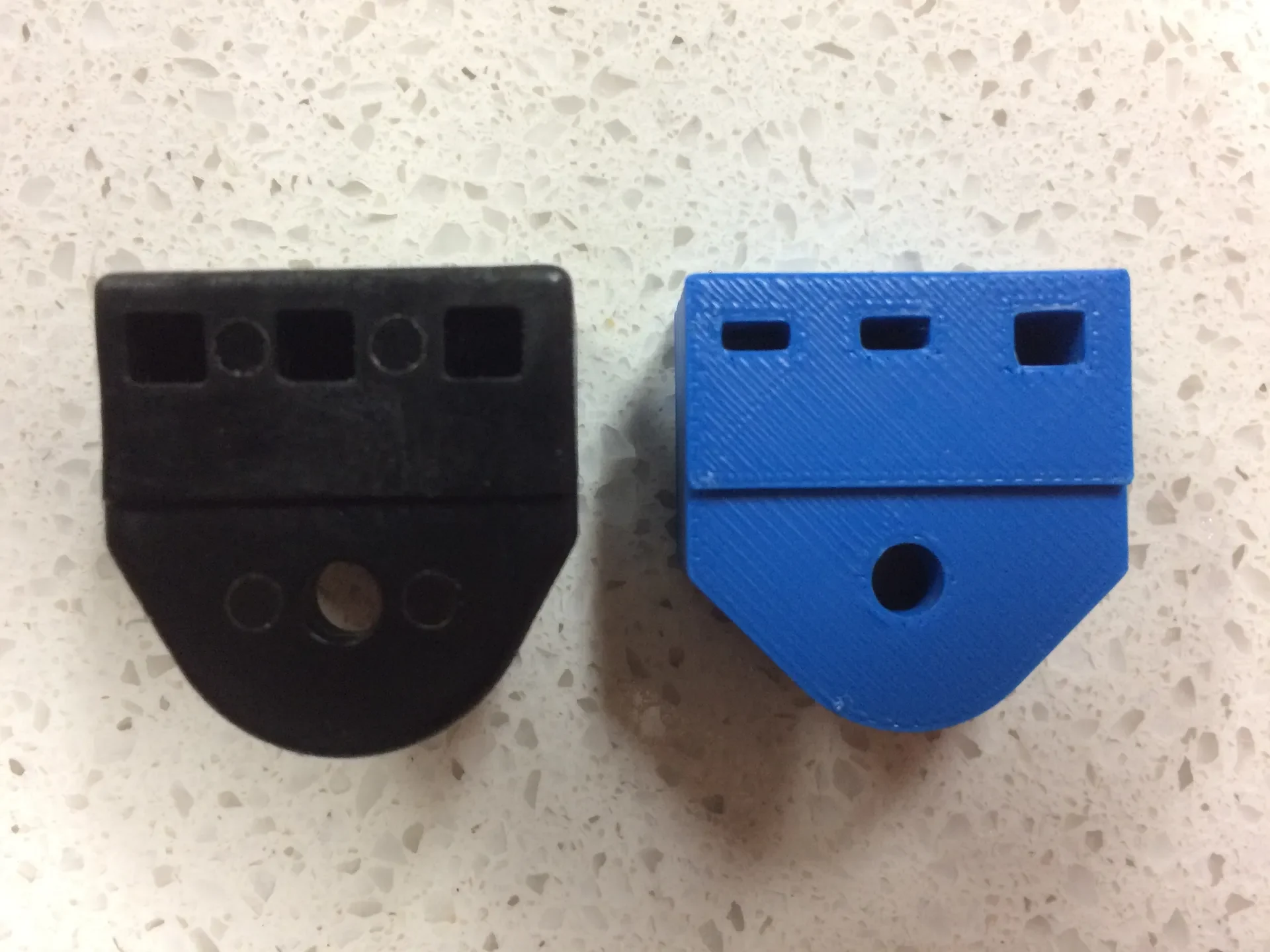

Я смоделировал эту контактную розетку Powerpole, чтобы заменить ту, которая идет в комплекте с оригинальным набором обжимных матриц Powerpole от Eclipse Tools (черная пластиковая часть), главным образом потому, что она меня не удовлетворила. Мне нужна была деталь, которая могла бы удерживать клемму ровно и на нужной глубине во время обжатия. В оригинале этого не происходит: клеммы могут свободно вращаться и могут быть вставлены слишком глубоко в гнездо, что увеличивает вероятность плохого обжатия.

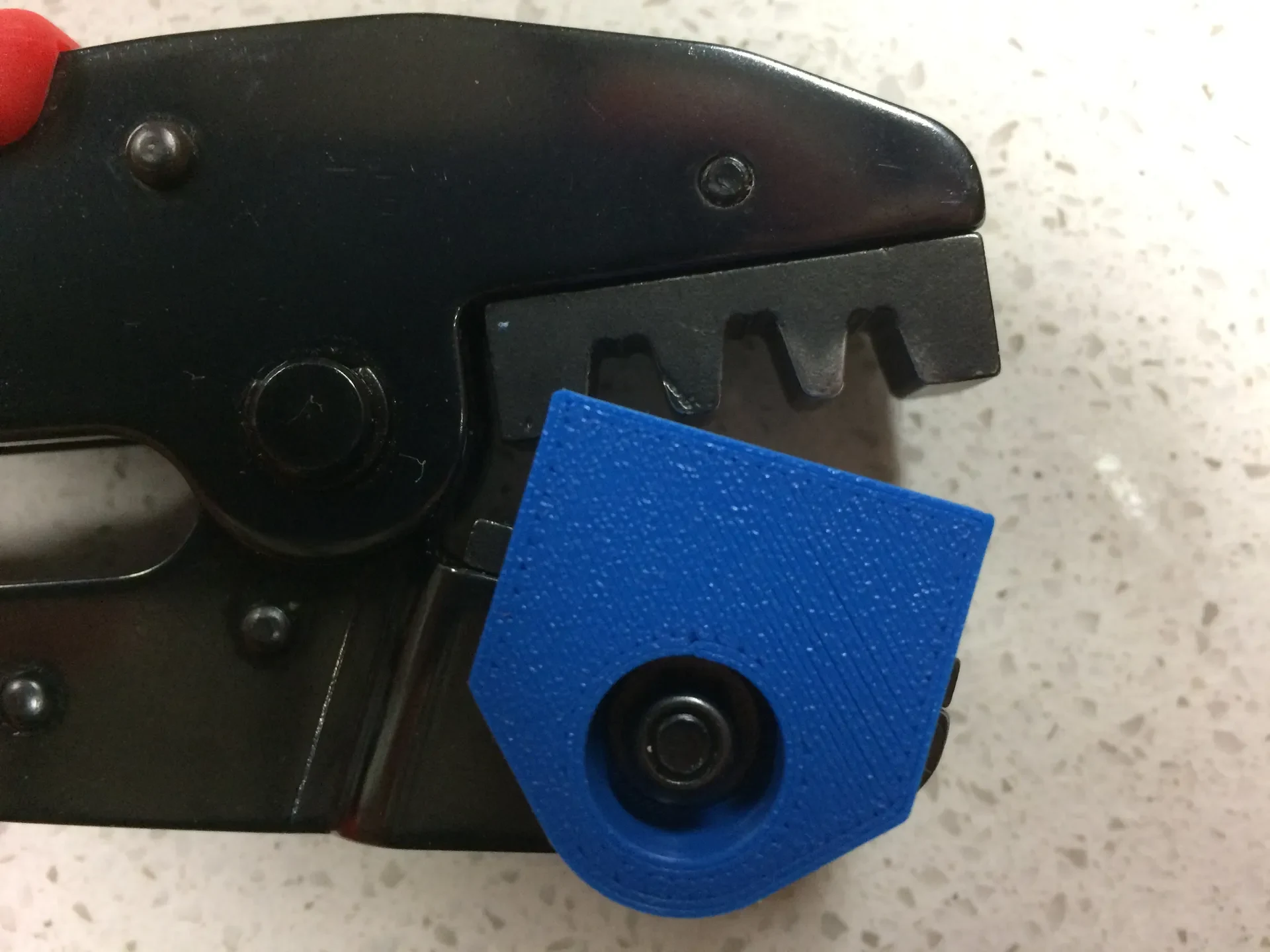

Эта деталь имеет встроенную опору для утопленной гайки и отверстия под шайбу. Его можно снять с помощью плоской отвертки среднего размера: просто вставьте лезвие в прорезь в нижней части детали и покачивайте его вперед-назад до тех пор, пока оно не поддастся.

Рекомендуемые настройки печати для этой части
Диаметр сопла: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 75%
Обновление:
Добавлен перекрестный мост, версия без поддержки. Для правильной печати детали необходимо использовать высоту слоя 0,2 мм.
