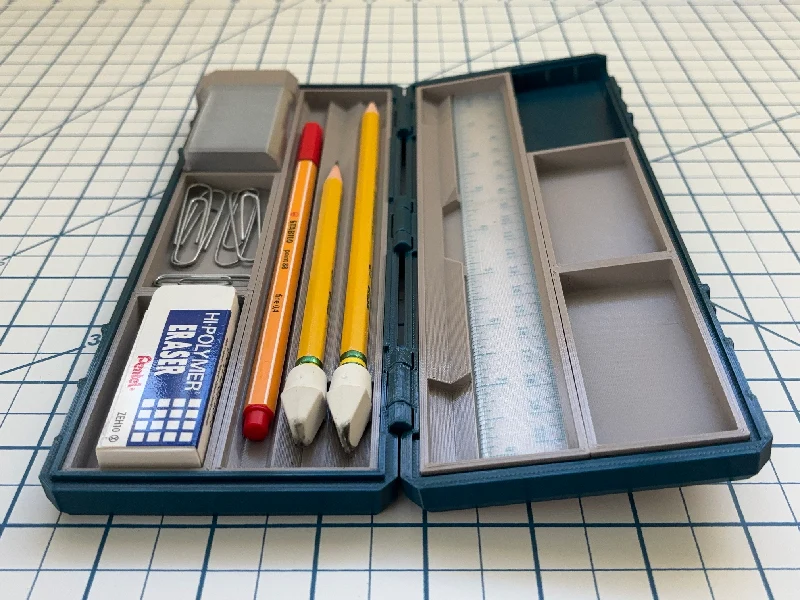

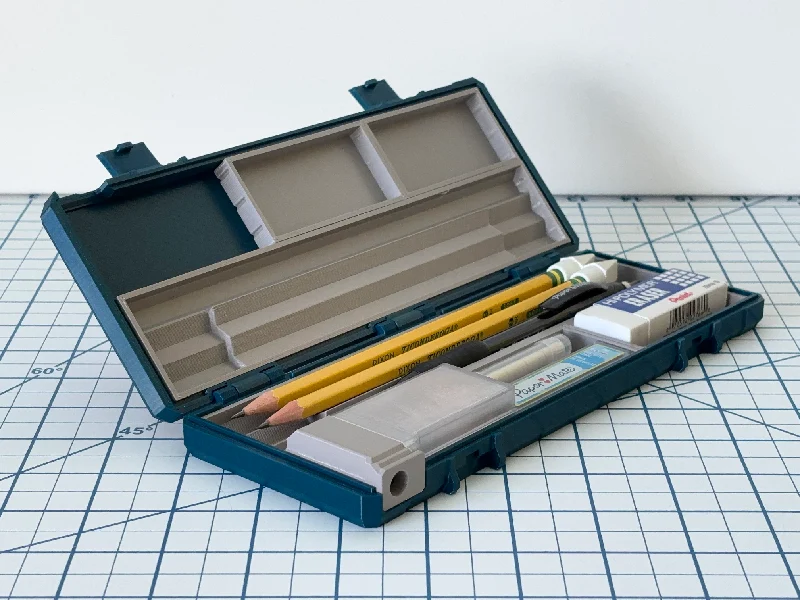

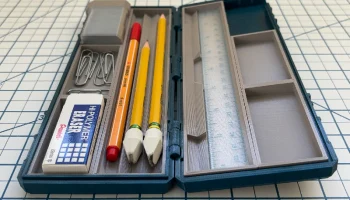

Прочный модульный дорожный пенал........

В этом дизайне используется модульная система органайзеров, которая дает вам возможность настроить ее макет в соответствии с вашим вариантом использования. В нем можно хранить до 6 карандашей или ручек.

Проверка размера

Перед печатью убедитесь, что ваши пишущие инструменты совместимы с футляром!

Создание макета

Модульная система этого футляра основана на количестве карандашей/ручек, которые в�� хотите хранить, все остальные элементы масштабируются соответствующим образом. Существует 5 типов модулей:

Модули PM являются основой, которая определяет, какие другие модули совместимы. Совместимые модули сгруппированы в папки, а имена файлов модулей начинаются с количества карандашей/ручек, поддерживаемых их конфигурацией (например, 3A — это модуль A для конфигурации с тремя карандашами).

Модули PM выпускаются в различных комбинациях ручка/карандаш. Соотношение карандашей и ручек указано в названии файла (например, 6PM2-4 подразумевает 2 слота P и 4 M). Также предоставляются пустые модули PM.

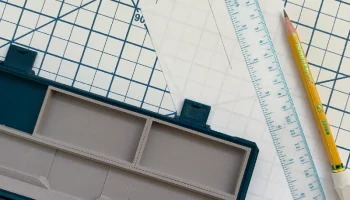

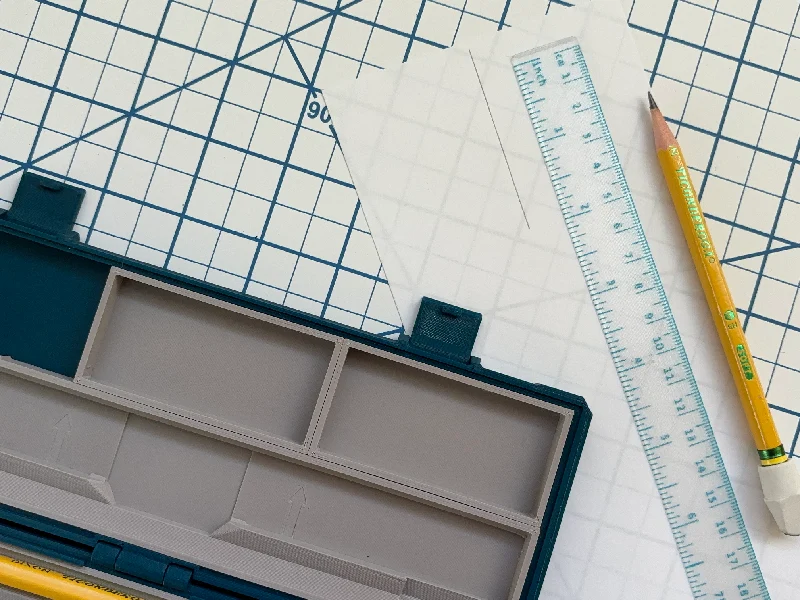

Модули линейки ® соединяются с модулем PM, как видно из названия файла (например, пары R-3P с 3P).

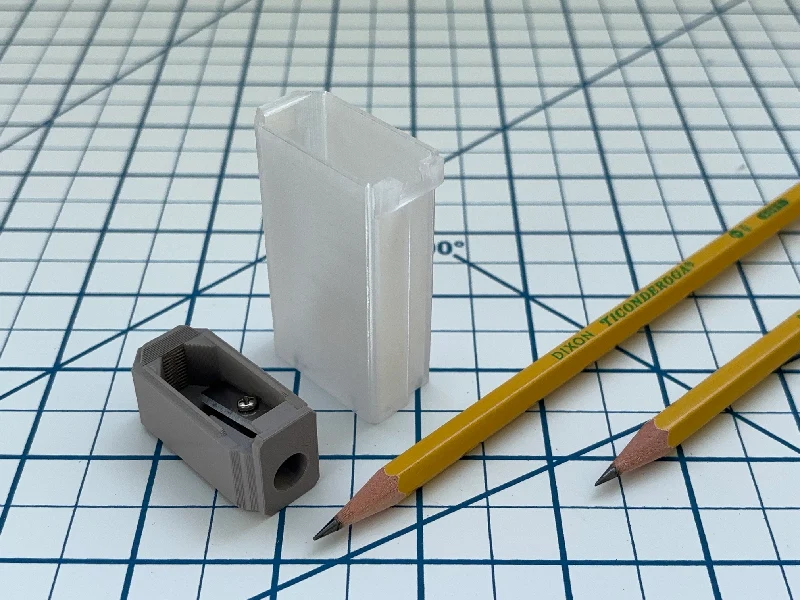

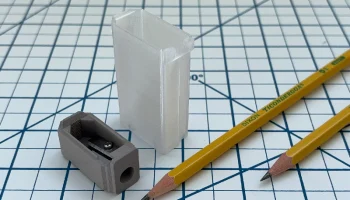

Для модулей точилки (S) потребуются совместимые лезвия и винт для заточки.

Важно, чтобы лезвие имело закругленную верхнюю кромку для успешной посадки.

Вам рекомендуется настроить модули A и B так, чтобы они наилучшим образом соответствовали вашим инструментам.

Распечатать инструкции

Распечатайте объекты в соответствии с ориентацией. Файлы модулей PM, A и B следует распечатывать дважды (если модуль PM не соединен с модулем R).

Рекомендуемый материал: PETG. Линейки модулей R должны быть напечатаны из прозрачного PETG и цвета, контрастирующего с бумагой (настройки стекла загружены в 3MF). Картридж для точилки для карандашей (S-модуль-p2) также можно напечатать прозрачным PETG.

Распечатайте все детали с высотой слоя 0,2 мм, кроме линейки, которая должна быть напечатана с высотой слоя 0,1 мм. Для большей прочности на корпусе можно напечатать дополнительные периметры.

Сборка

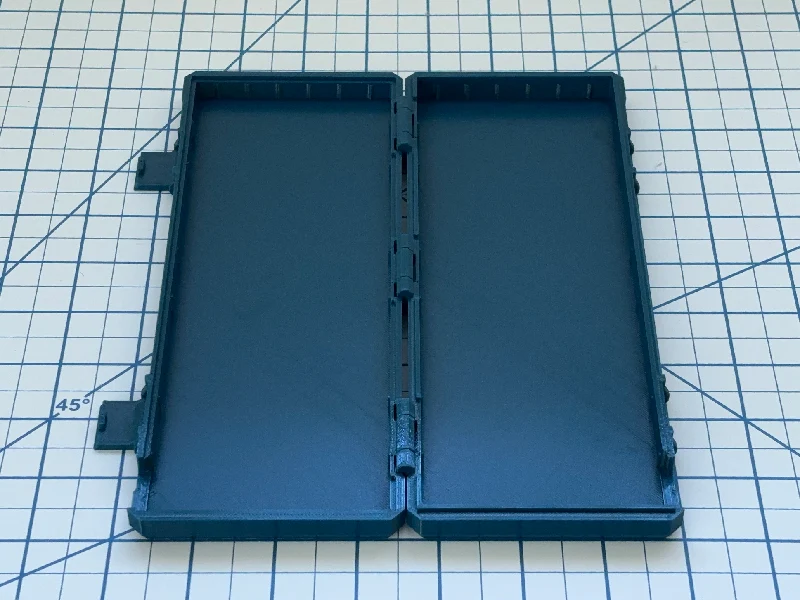

Никакого клея не требуется, все модули просто плотно прижимаются на свои места. Начните с модуля PM, убедившись, что вы вставляете его в положение, ближайшее к петле. Он подходит только в одном направлении, обратите внимание на точки совмещения на корпусе и модуле. Повторите то же самое для крышки, затем вдавите другие модули.

Журнал изменений

09.02.2024 — Добавлены модули R

добавил 10 файлов
отредактированное описание
