Remix: Прочная коробка для стрелок, жесткий футляр для пе..

Edit1: Привет, ребята, обратите внимание, что дескриптор находится в другой печатной форме. Ссылка в этом тексте.

Мне очень-очень-очень нужен был жесткий футляр для моих стрел, но мне не нравился дизайн ни одного из них, выставленных на продажу. И тут меня осенило, конечно же я хочу прочную коробку с самостоятельной печатью! Мне нужна была коробочка, потому что стрелы гораздо легче класть и брать, и они не гремят при ношении. Я пытался сделать вставку для трубки для переноски, но мне это не понравилось, так раздражало вставлять и вынимать стрелы. Это было то, чего я хотел.

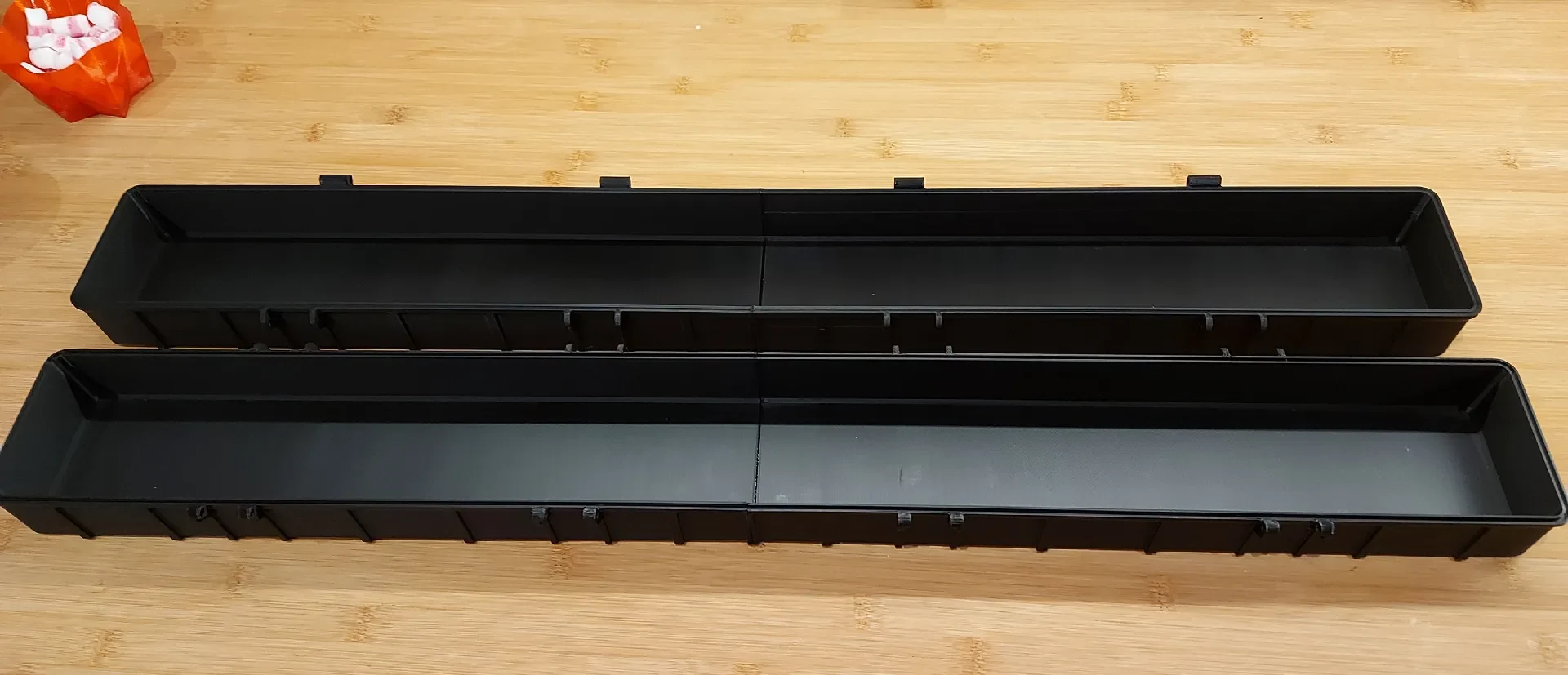

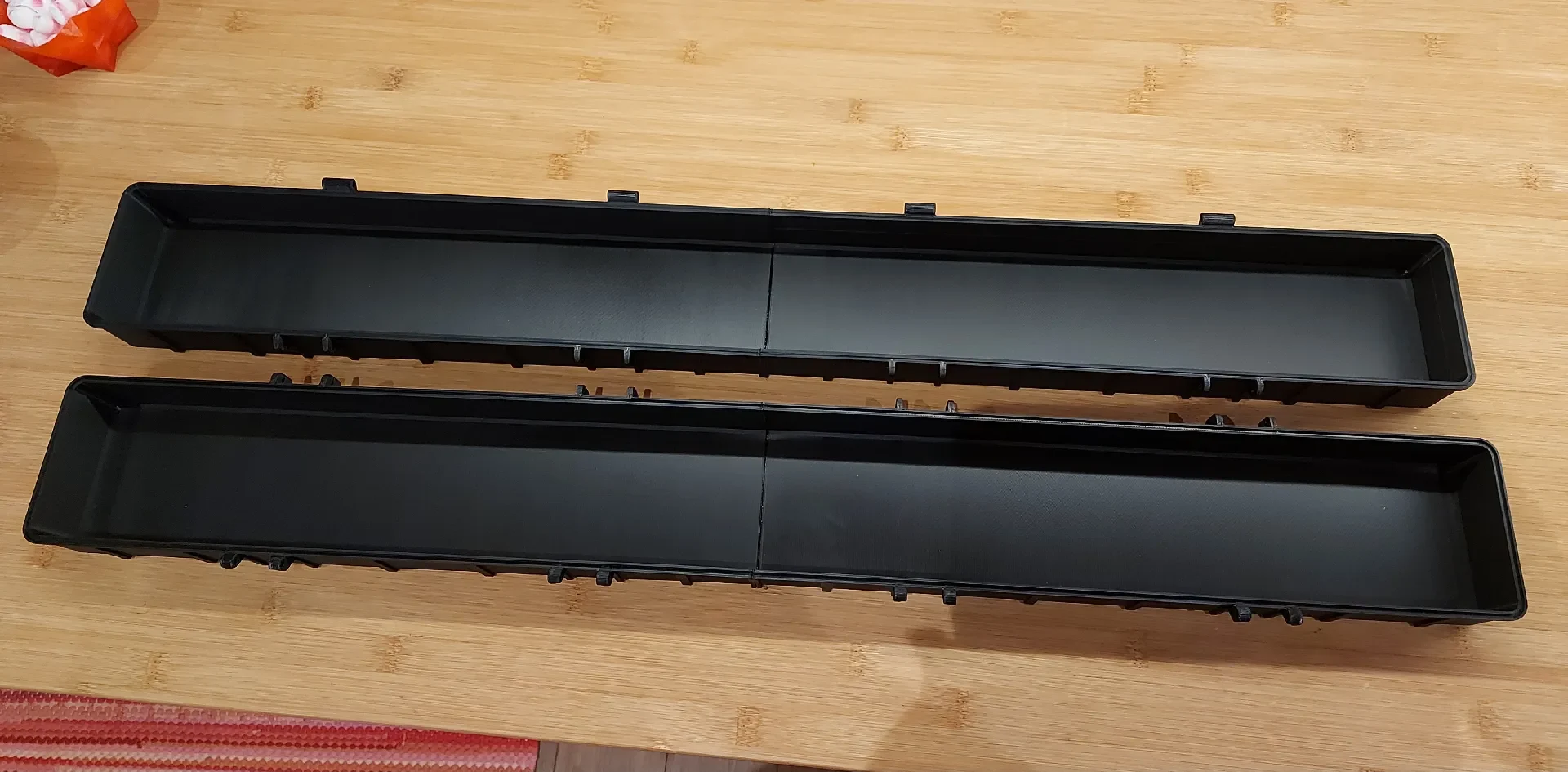

Первая проблема заключалась в том, что у меня не было достаточно большого принтера для этой работы. Поэтому мне пришлось спроектировать и распечатать коробку, разделенную на две половины. А поскольку я до сих пор не изучил САПР для Linux, потому что хакнуть в Prusaslicer слишком удобно, я так и сделал. Я нашел хорошую прочную коробку, и чап-чоп-чоп..

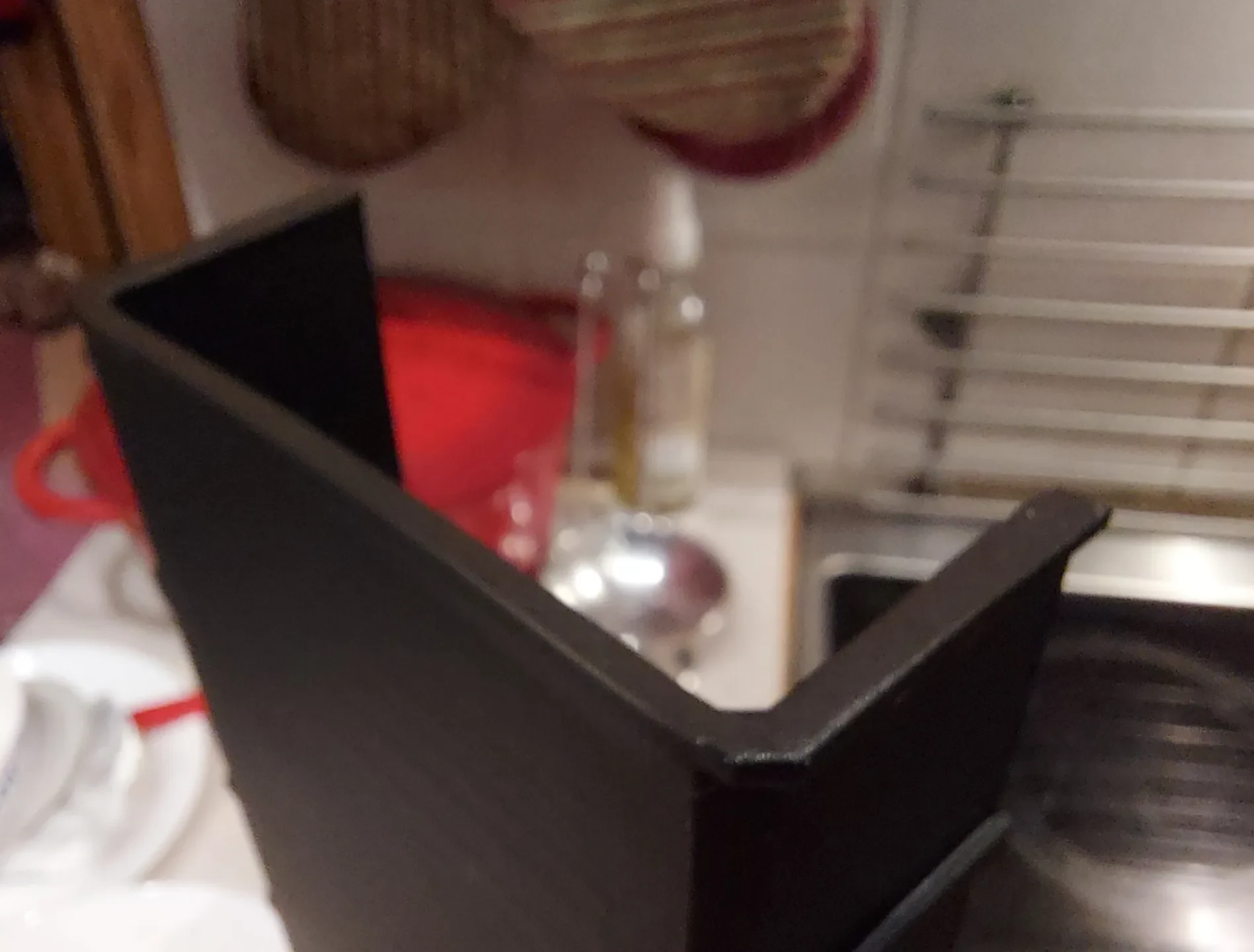

Я поставил ребро жесткости в месте разреза, чтобы было немного больше места для клея, я сам выпрямлял склеенные поверхности, нагревая их на керамической плите с помощью противня, но это очень рискованно, материал типа «не пробуйте это дома». И я сделал штуковины, которые приклеил поверх швов, чтобы они были немного более прочными.

Мне нужна была ручка для переноски, но из-за несоответствия лицензий я публикую ее здесь отдельно: https://www.printables.com/model/1147985-remix-a-handle-for-my-arrow-carry-case-rugged-box

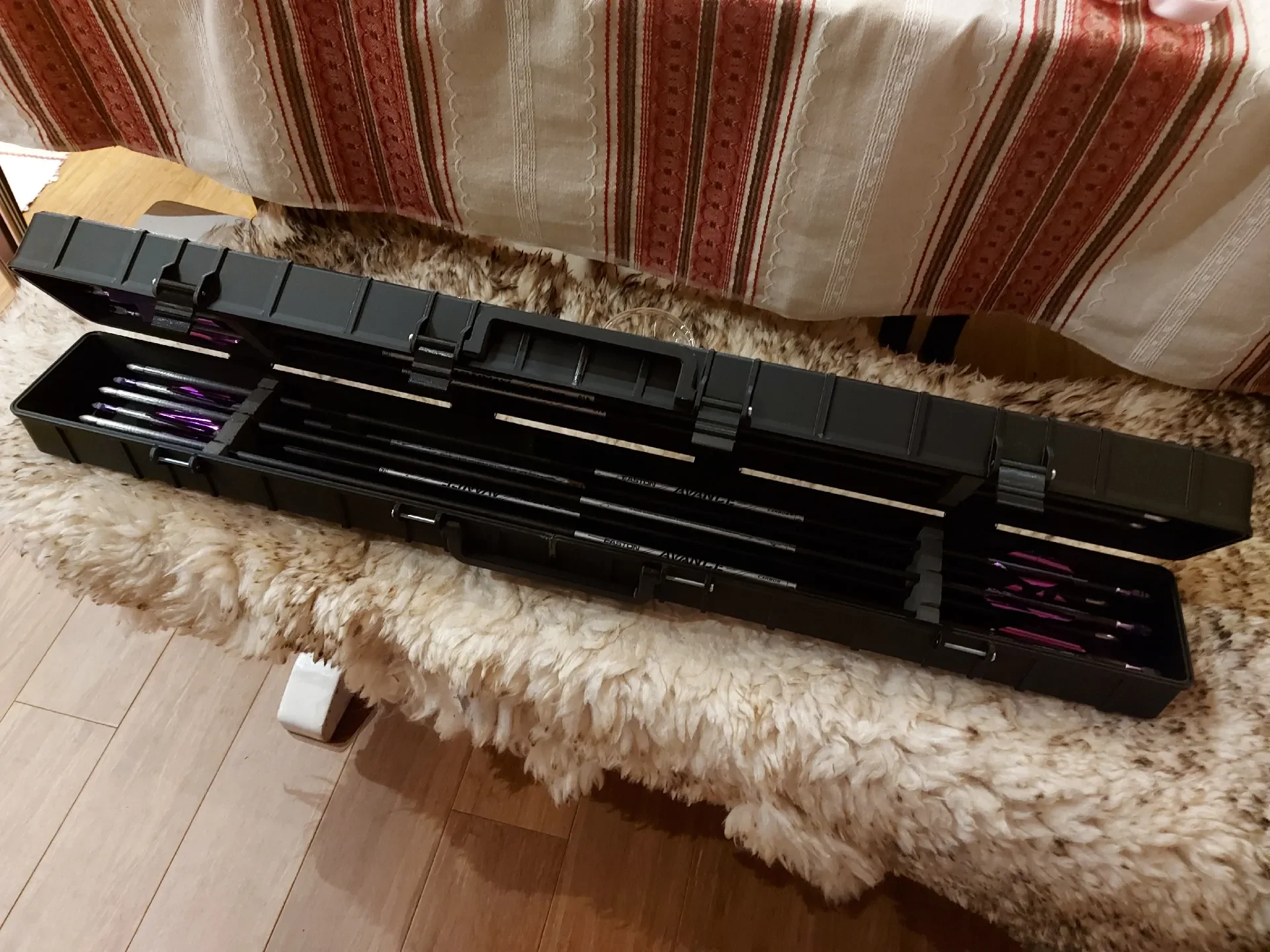

Ручки, я поставил две для симметрии и мне очень понравилось, нужны были винты М3х35, их получается 4, а остальное винтами М3х30, 8 штук.

МОИ СТРЕЛКИ имеют длину 27 дюймов, если у вас такая или чуть-чуть длиннее, или конечно короче, вам это сойдет с рук, но если у вас длиннее, вам нужно отредактировать модель. Я предлагаю вам сделать это на концах, а не в средней части, потому что там есть ручка, но это всего лишь предложение, вы это сделаете. Я включил файлы своего проекта.

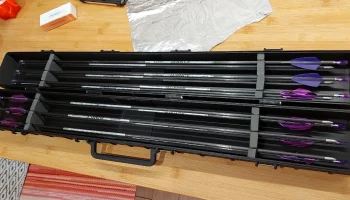

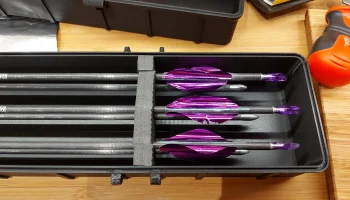

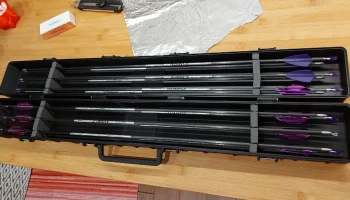

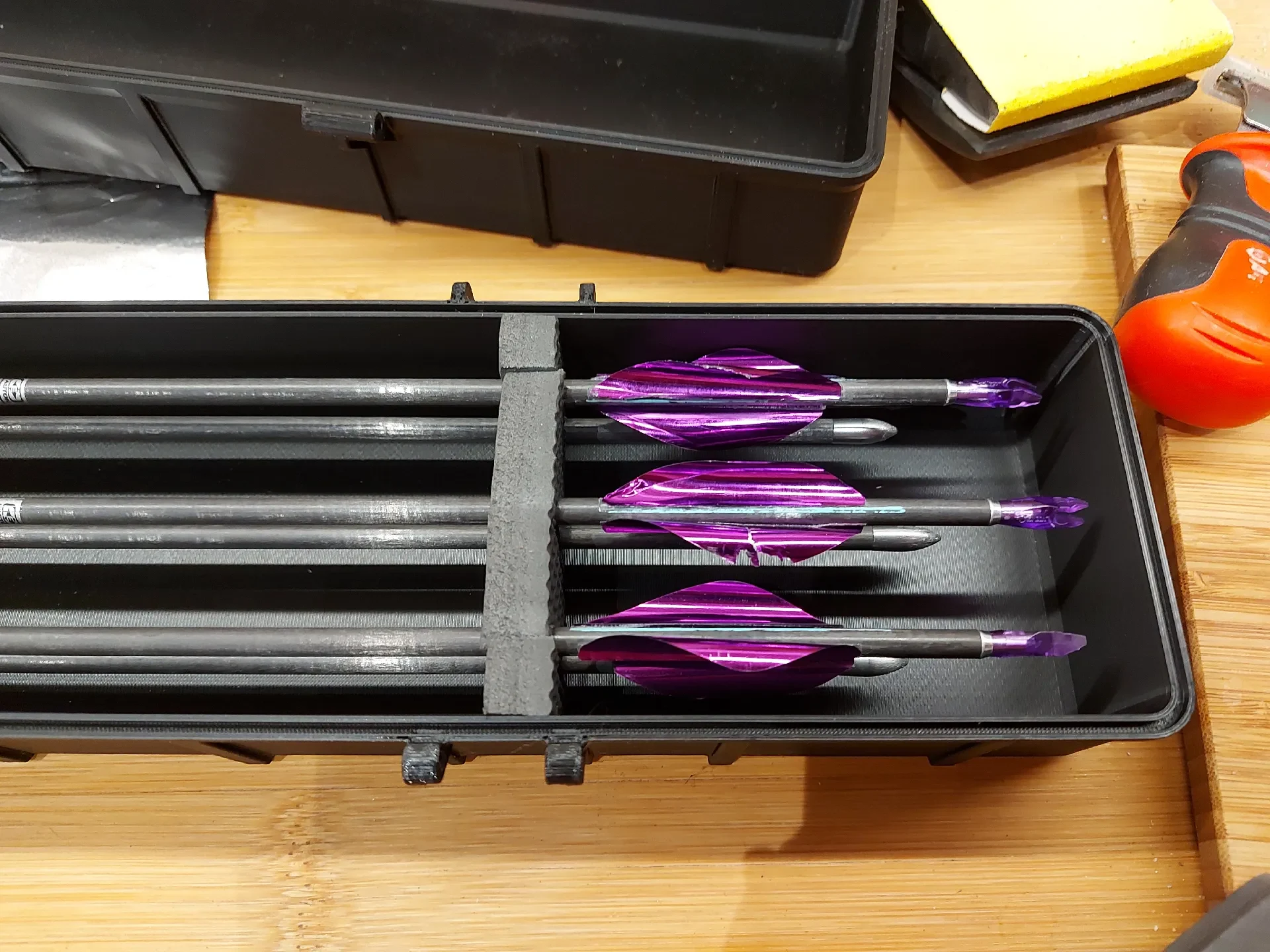

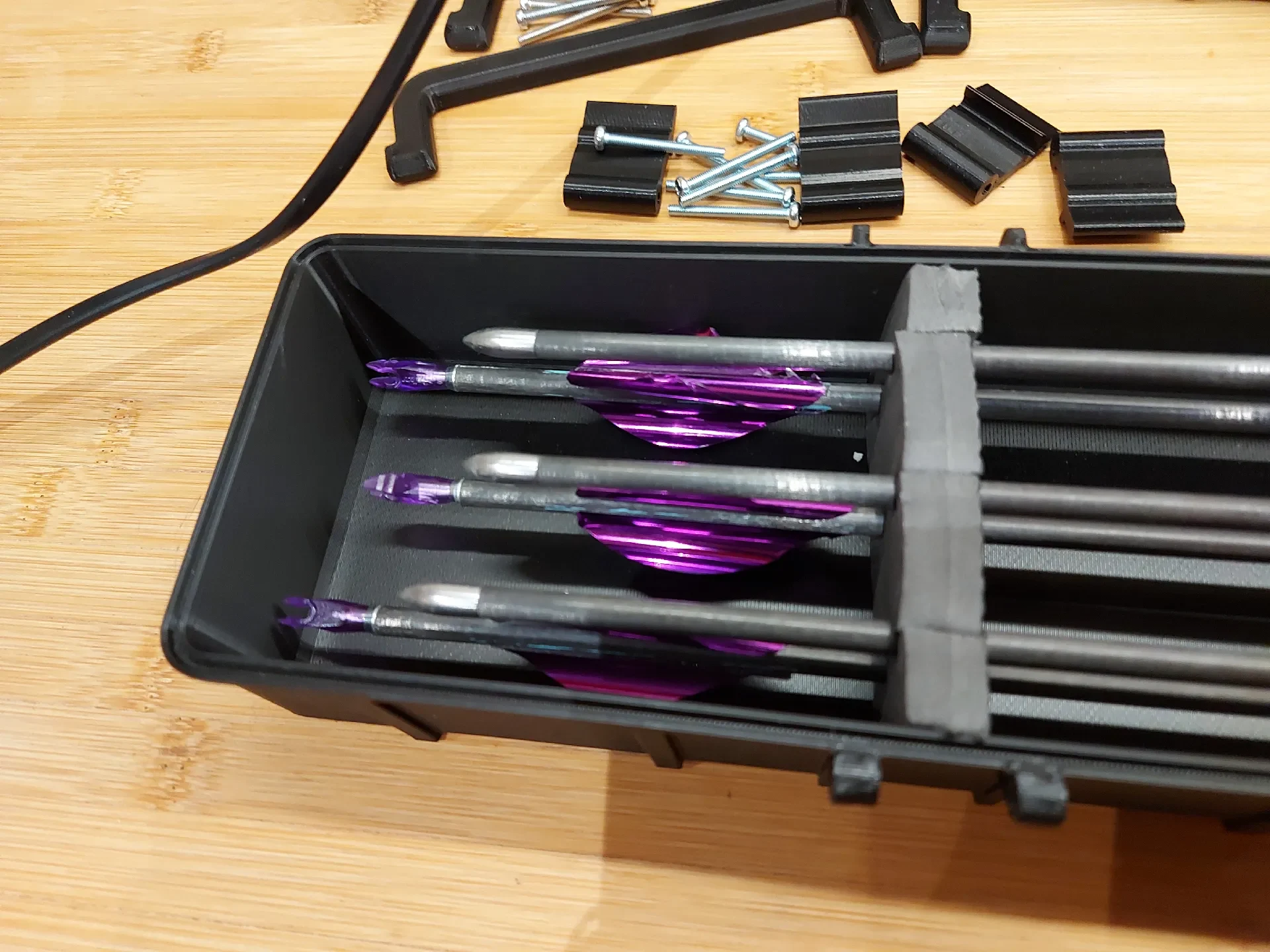

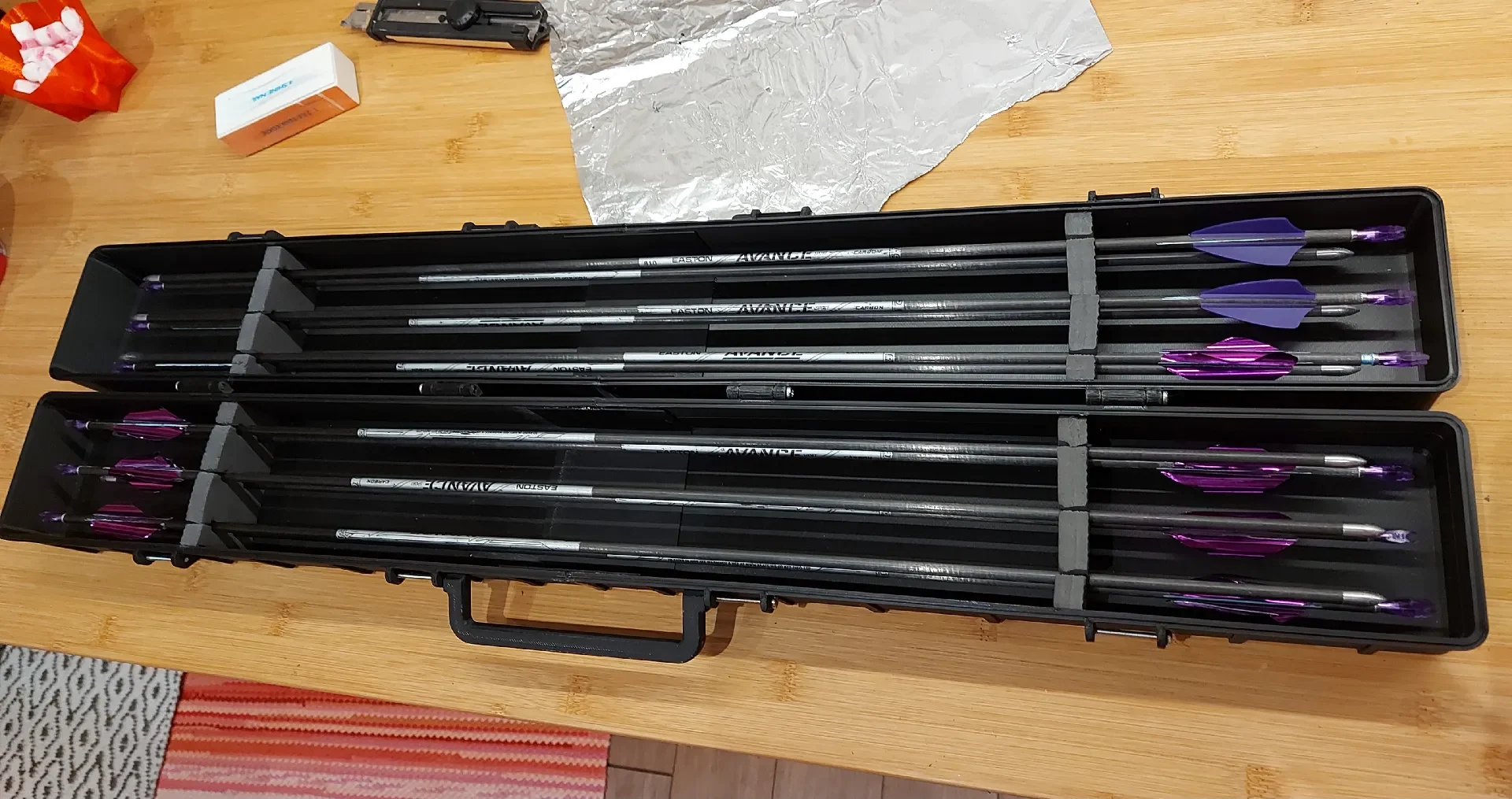

Еще я сделал шаблон для вырезания матраса из ЭВА, на котором крепятся стрелы, его тоже просто приклеил. Он немного теснее внутреннего пространства, потому что его нужно вырезать из пенопласта. А потом поролон, который я использовал, оказался слишком твердым для этой работы, думаю, нужно переделать вставки, но с шаблоном все в порядке. Если вы хотите изменить расположение стрелок в этом шаблоне или что-то в этом роде, я включил свой файл проекта.

Что еще… Хм… Я распечатал все с помощью PLA, дешевого от Clas Ohlson, это я сделал с помощью Prusa XL, а файлы проекта взяты из Prusaslicer.

Ой! И дизайн в некотором роде свободолюбивый, когда я это делал, я пытался расставить все по своим местам, рассчитывая места, и мне не понравилось, как это выглядело, поэтому я просто смотрел на места, чтобы они выглядели красиво, копировал, зеркально отображал и так далее. А когда я приклеивала вставки, я просто присматривалась к тому, где они смотрятся лучше всего. Я сделал все это, включая клеевые швы, о которых я действительно не хотел слишком беспокоиться, поскольку это практичная вещь, она создана для использования, и я действительно не удосужился сделать ее чище.

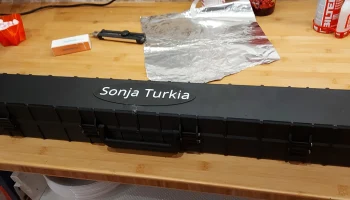

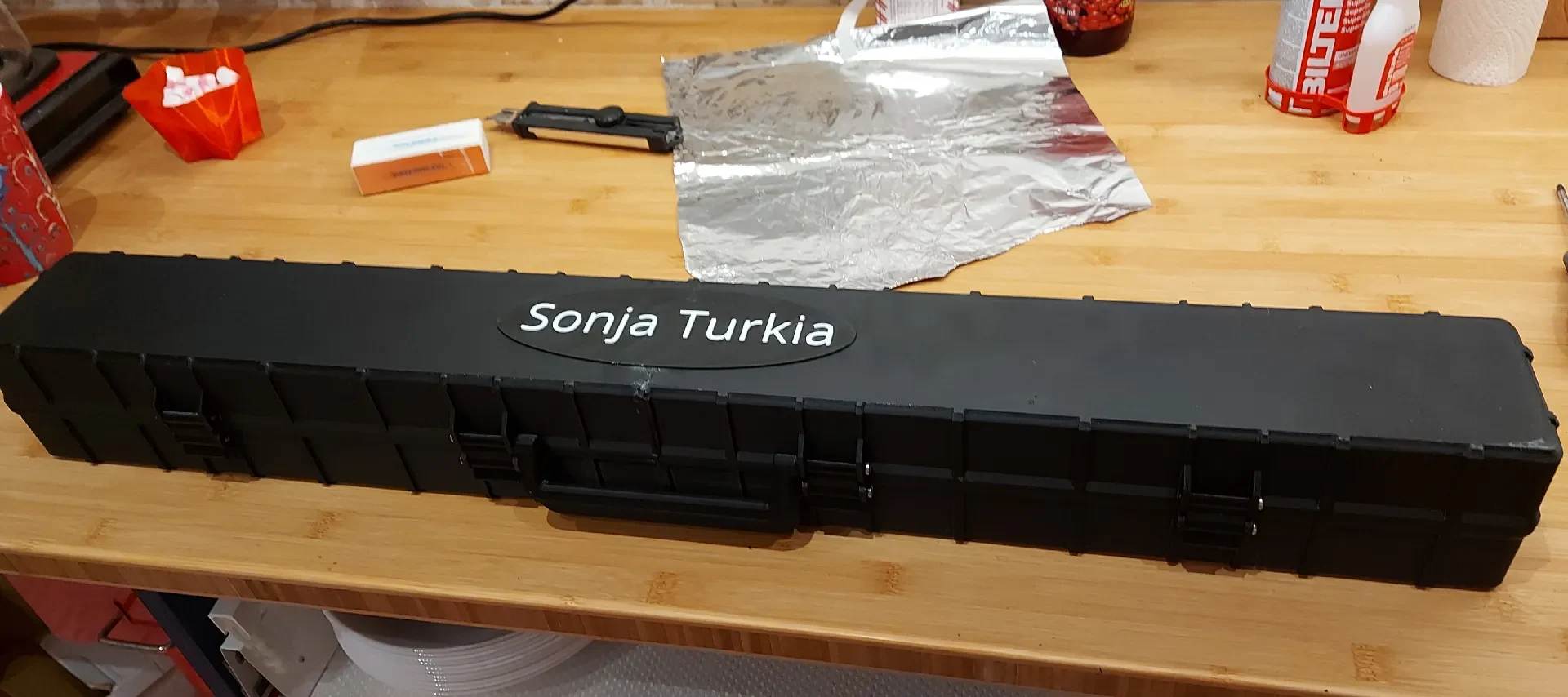

Я сделал себе табличку с именем на корпусе, на самом деле она предназначена для того, чтобы прикрыть шов подсказки. :D

Я добавил много фотографий, с ними все должно быть понятнее.
