#0037 Прочный эргономичный карабин BX........
*** Спасибо за внимание к этой модели! ***
Если вам нравится то, что я делаю, пожалуйста, купите мне кофе и посмотрите другие мои модели!
**********
Это четвертая версия моего карабина с замком. Этот больше, более эргономичен и предназначен для общего использования в дополнение к брелокам, походному снаряжению и тому подобному — прикрепите его к ручке коляски, бутылке с водой и т. д.
Другие мои версии здесь, если вы хотите их проверить:
Карабин Джей
Карабин Э
Д Карабин
Множество применений: брелоки, держатель для полотенец для кемпинга, кольца для занавесок для душа и т. д.

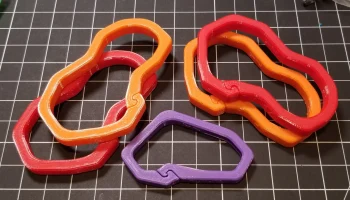

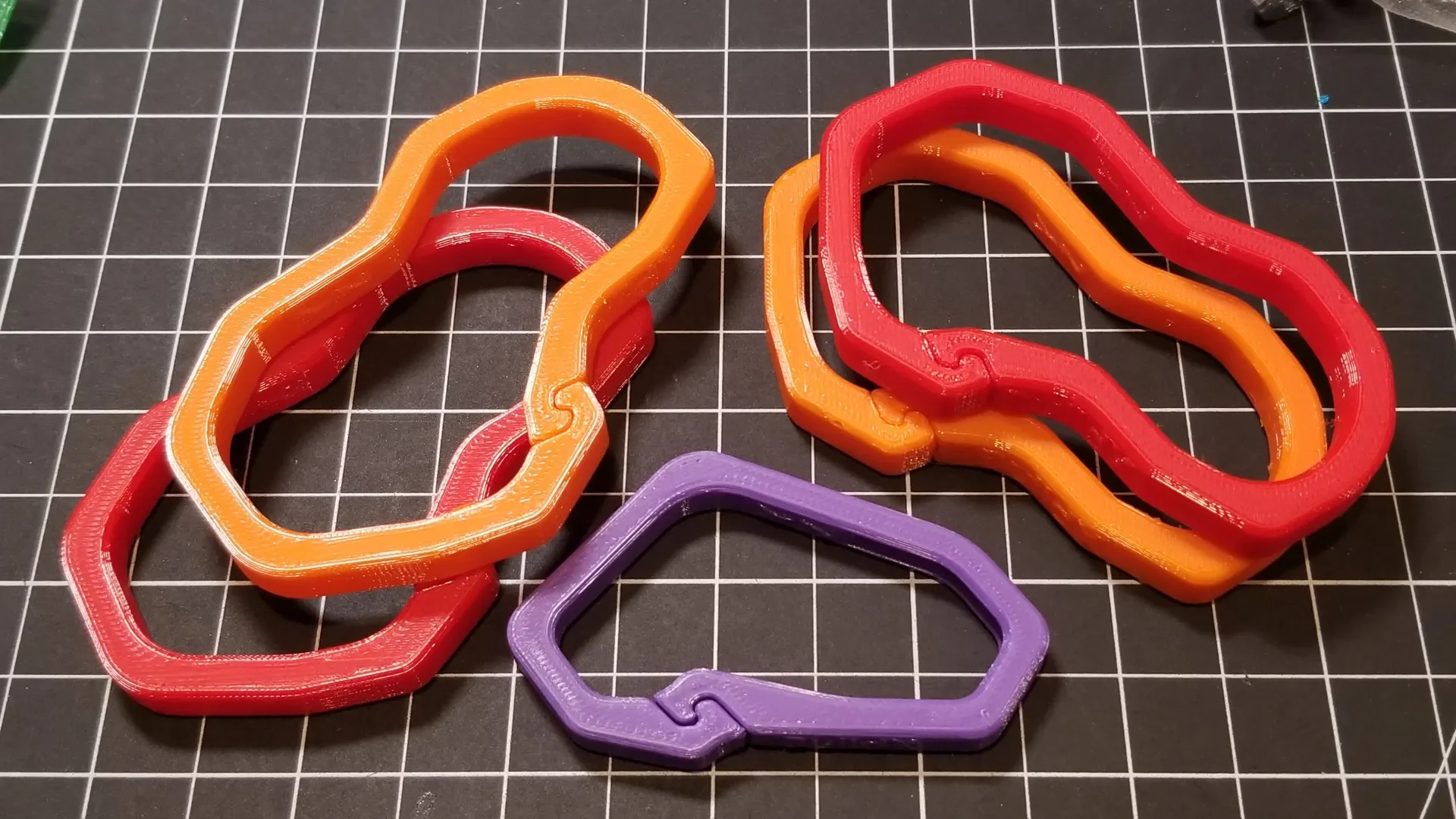

Здесь представлены две версии:
BX — труднее открывать, но в целом прочнее.
BX Easy Open — гораздо легче открывать (более гибко) и прикреплять к объектам.
Я немного увеличил усилия и провел пару раундов оптимизации FEA (анализ методом конечных элементов) распределения напряжения в зонах с высоким напряжением при раскрытии карабина.

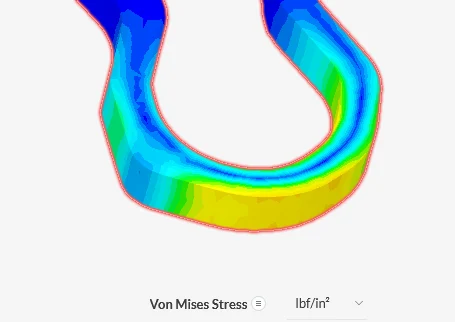

Желтые области выше являются наиболее напряженными, но обратите внимание, что они широко распределены по кривой, а не сосредоточены в одном месте.

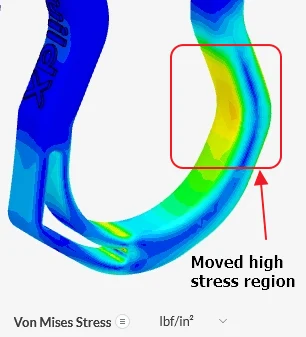

В версии Easy Open добавление прорези не только облегчило открывание карабина, но и сместило область высокого напряжения дальше по длине, что лучше помогает предотвратить схватывание пластика.
Его форма также более эргономична, чтобы лучше взаимодействовать с объектом, к которому вы пытаетесь его прикрепить. Это видео дает вам хорошее представление о том, как легко открыть этот карабин. Обратите внимание, как я держу его, чтобы его можно был�� легко прикрепить к объектам.

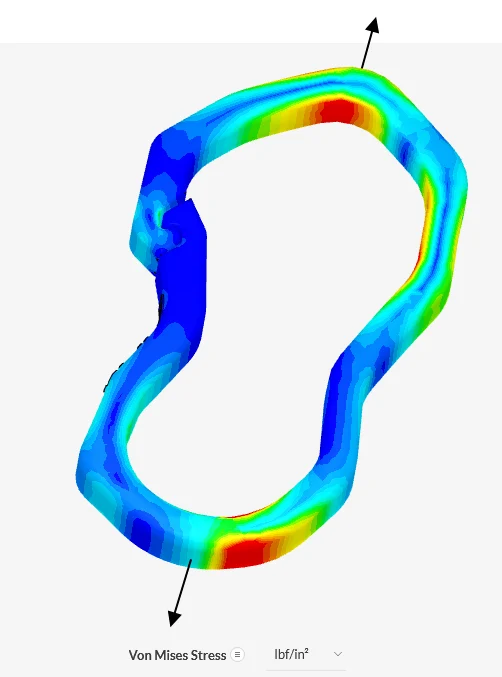

Кроме того, посмотрите, какие напряжения возникают, когда я моделирую разрыв карабина. Красные области обозначают области с наибольшим напряжением в этом направлении тяги, поэтому, если он выйдет из строя из-за перегрузки, он, скорее всего, выйдет из строя именно в этих точках.

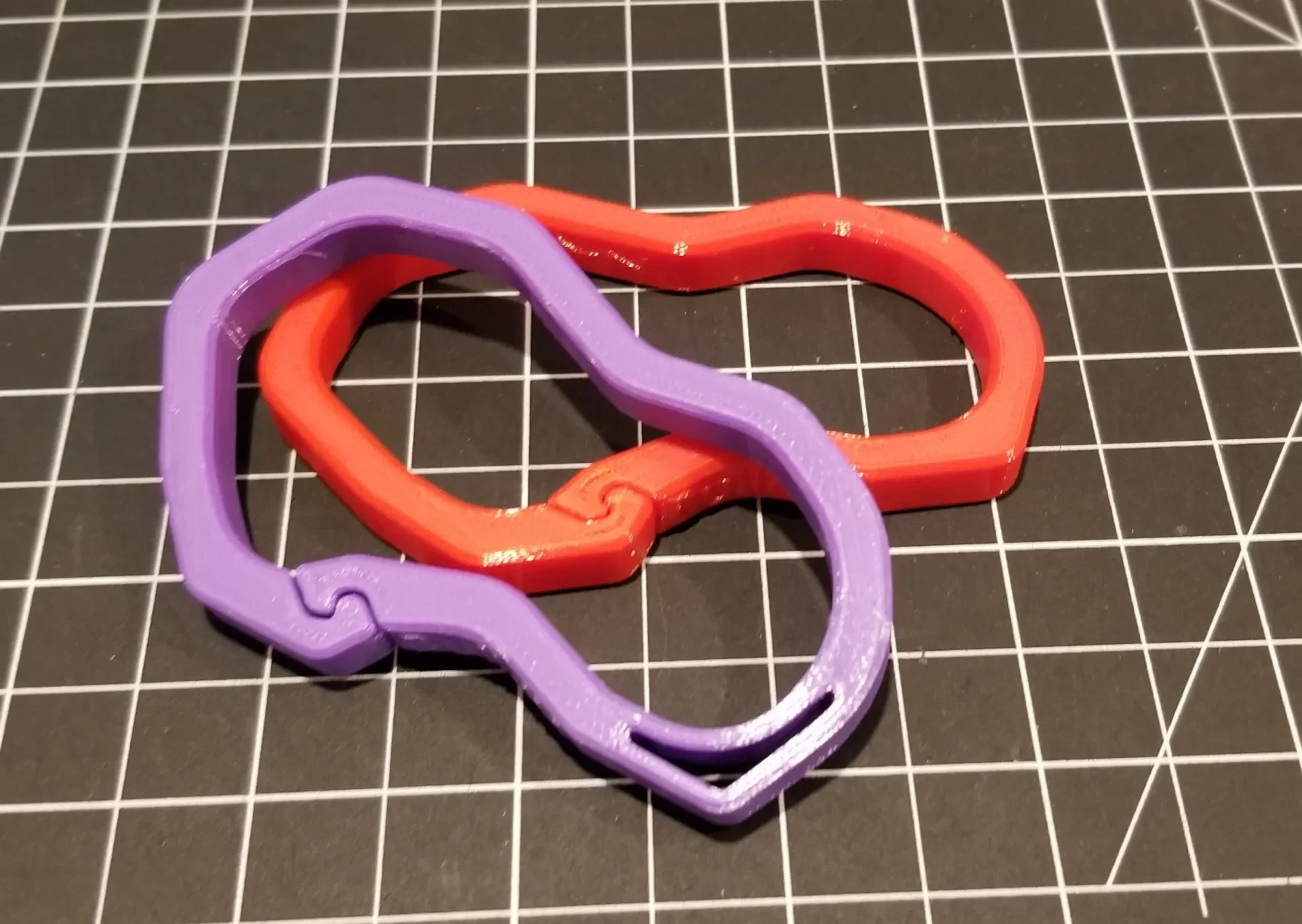

Цель состоит в том, чтобы сделать этот карабин прочнее моих предыдущих, главным образом за счет того, что он больше и толще. И, надеюсь, принесет вам более общее и практическое применение. Вы можете увидеть разницу в размерах по сравнению с карабином D ниже.
Материал: пожалуйста, не используйте PLA, потому что он, скорее всего, сломается, если вы попытаетесь открыть карабин (так и произошло, когда я попробовал)… да, это хрупкий материал, не подходящий для этого применения. Рекомендуется использовать только PETG или ABS/ASA.
Печать: рекомендуется 2 стены, 4 нижних слоя, 5 верхних слоев и 20% треугольное заполнение. Больше стены приведет к более жесткому карабину.
ВНИМАНИЕ: Пожалуйста, не используйте его для хранения чего-либо ценного или дорогого. Он предназначен только для общего использования. Пожалуйста, руководствуйтесь здравым смыслом и здравым смыслом.

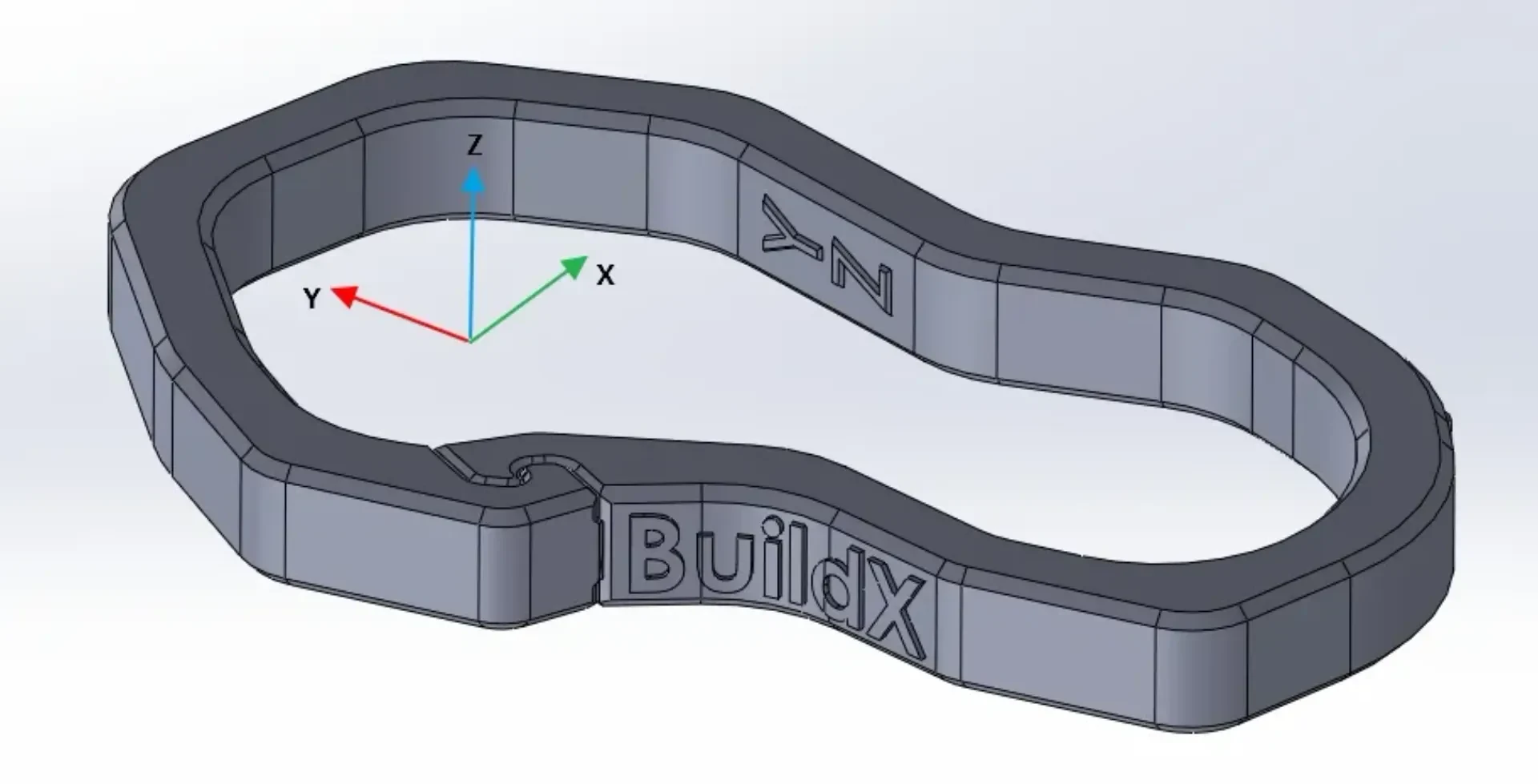

Конечно, вы можете увеличить его еще больше, если хот��те, но имейте в виду, что если вы увеличите толщину вертикальной стенки (относительно ориентации печати) даже с одной дополнительной стенкой, жесткость увеличится весьма заметно.
Если вы загрузите эту модель и/или добавите ее в свою коллекцию, нажмите кнопку НРАВИТСЯ и поставьте ей несколько ЗВЕЗД!
Помните, вы можете заработать несколько прусаметров, если опубликуете фотографию своей марки! Кроме того, мне было бы полезно увиде��ь это. ;-Д
Удачной печати!
