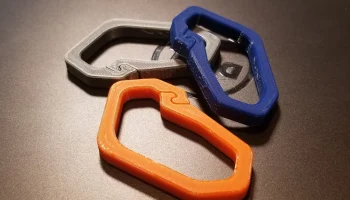

#0029 Прочный карабин "D"

*** Спасибо за внимание к этой модели! ***

Если вам нравится то, что я делаю, пожалуйста, купите мне кофе и посмотрите другие мои модели!

**********

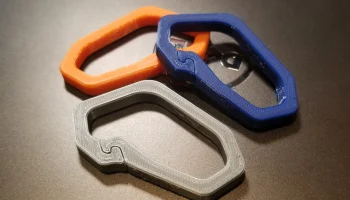

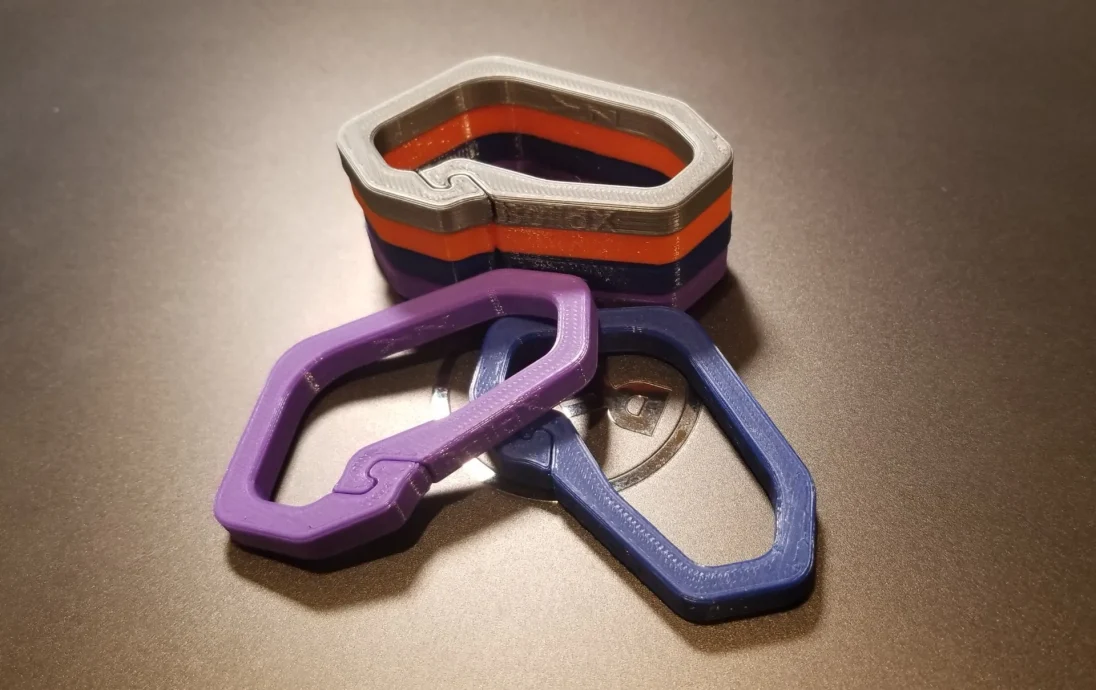

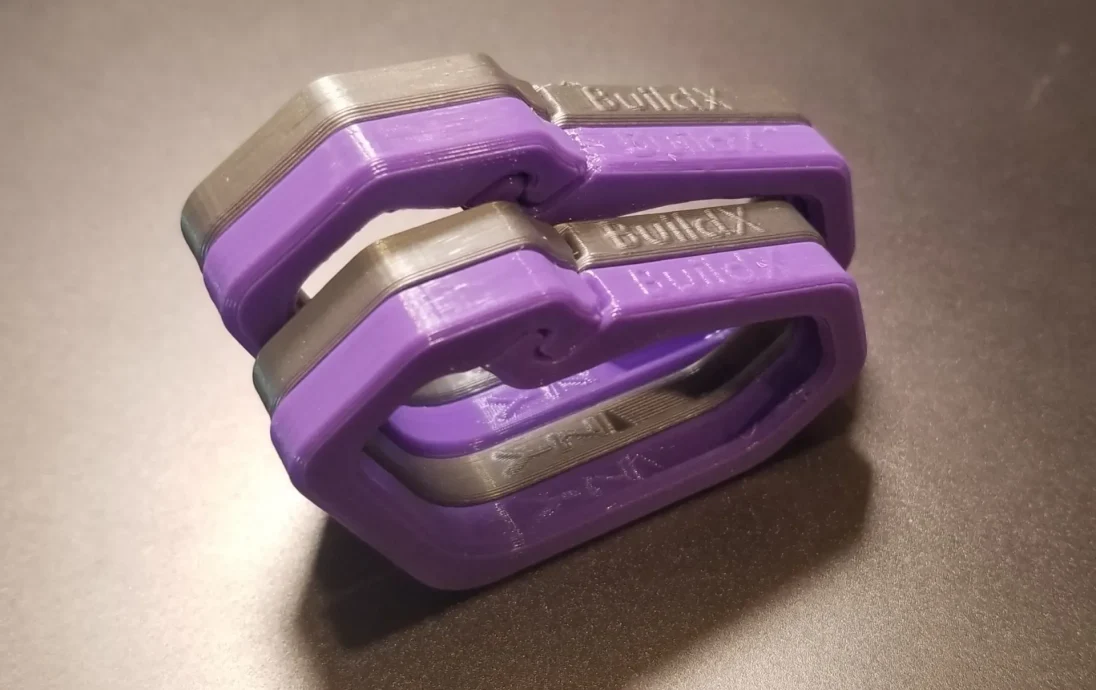

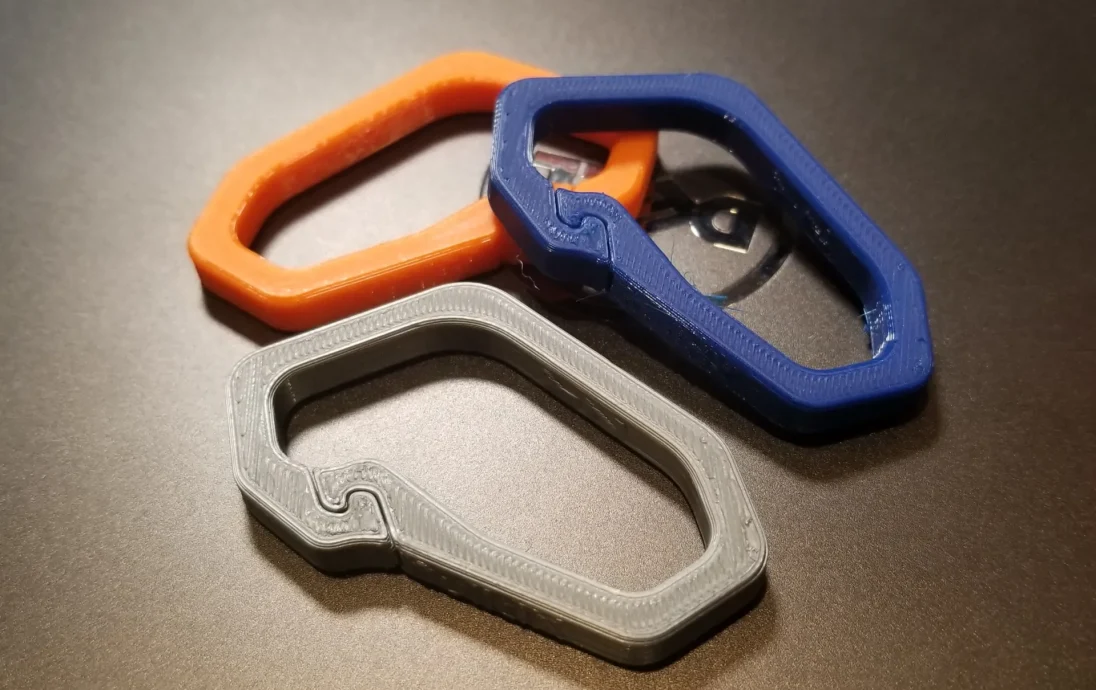

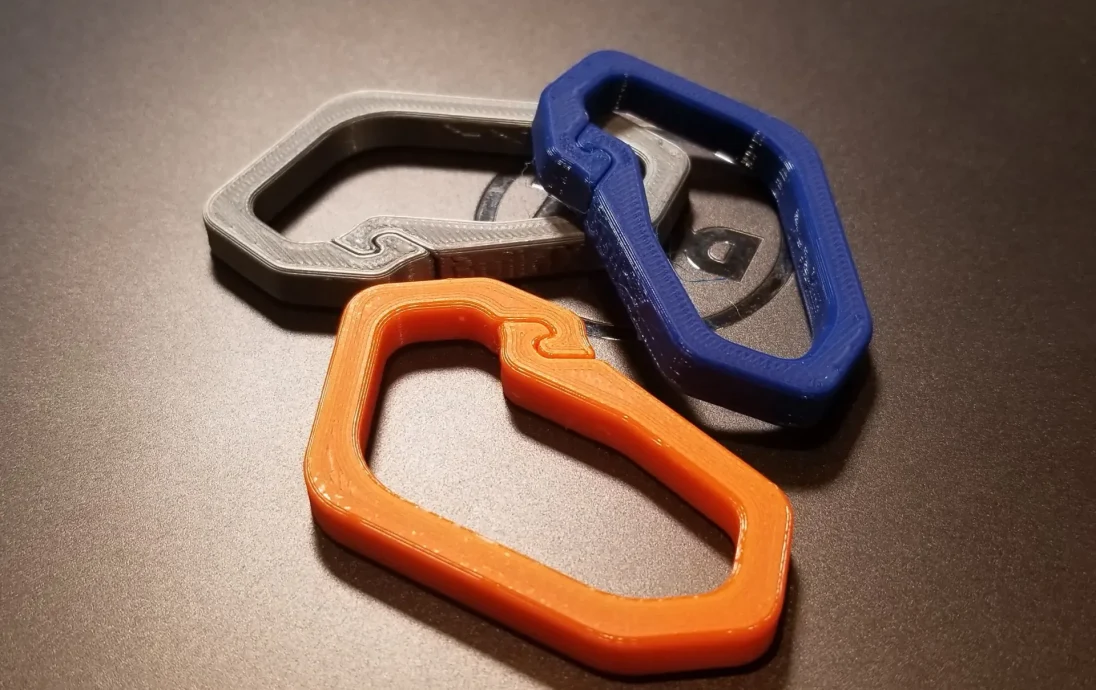

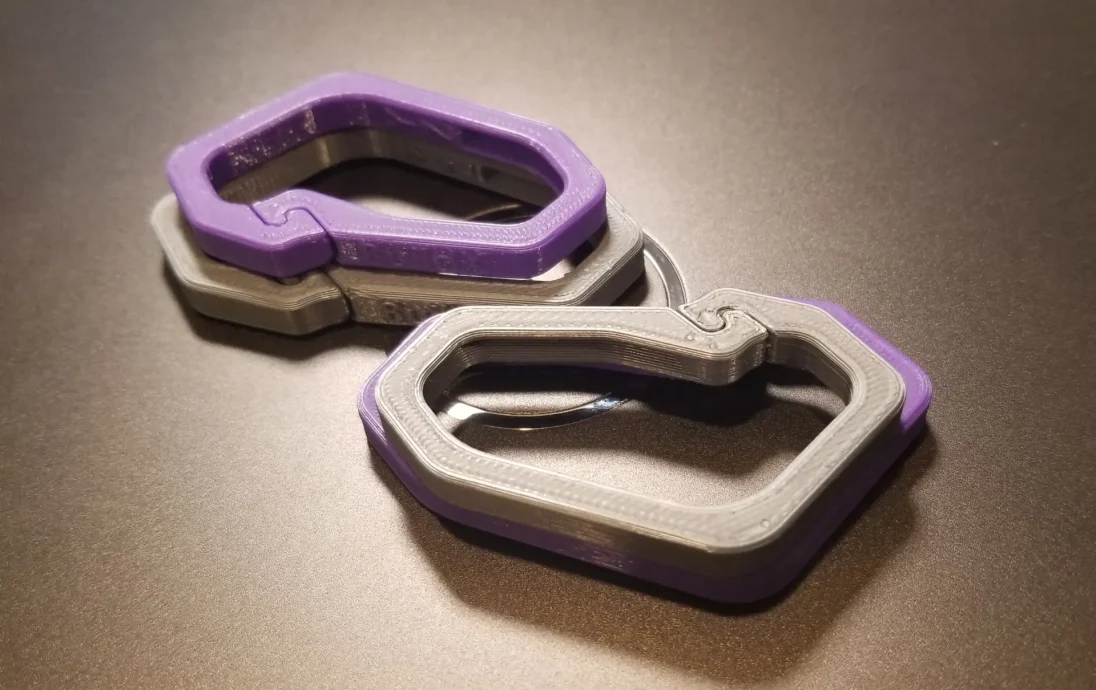

Это моя третья версия из серии карабинов с замком, которые я разработал. Первые два дизайна были более ориентированы на функциональность, в то время как в этом дизайне я хотел, чтобы карабин выглядел более прочным и современным, чтобы его можно было прикрепить к рюкзаку и другому снаряжению для активного отдыха или кемпинга.

Здесь вы можете найти два других моих карабина: карабин E и карабин J.

Размер этой конструкции примерно такой же, как у L-версии карабина E, но толщина 6 мм вместо 4,4 мм у карабина E.

Если вам нравятся нити, которые я использовал, вы можете найти их здесь (обратите внимание — партнерская ссылка):

Polymaker PETG Orange: https://amzn.to/3L2FZHs

Polymaker PETG Blue: https://amzn.to/3Yw3uLU

Polymaker PETG Purple: https://amzn.to/3ZioSpb

Polymaker PETG Red: https://amzn.to/3JjhLan

Polymaker PETG Silver: https://amzn.to/3L5RE8a

[Обновление от 4 февраля 2023 г.:]

Добавлена версия, которую легче открывать, с прорезью на локте, чтобы ее было легче сгибать — в названии файла указано flex. Выбирайте любую версию!

[Обновление от 23.06.2022:]

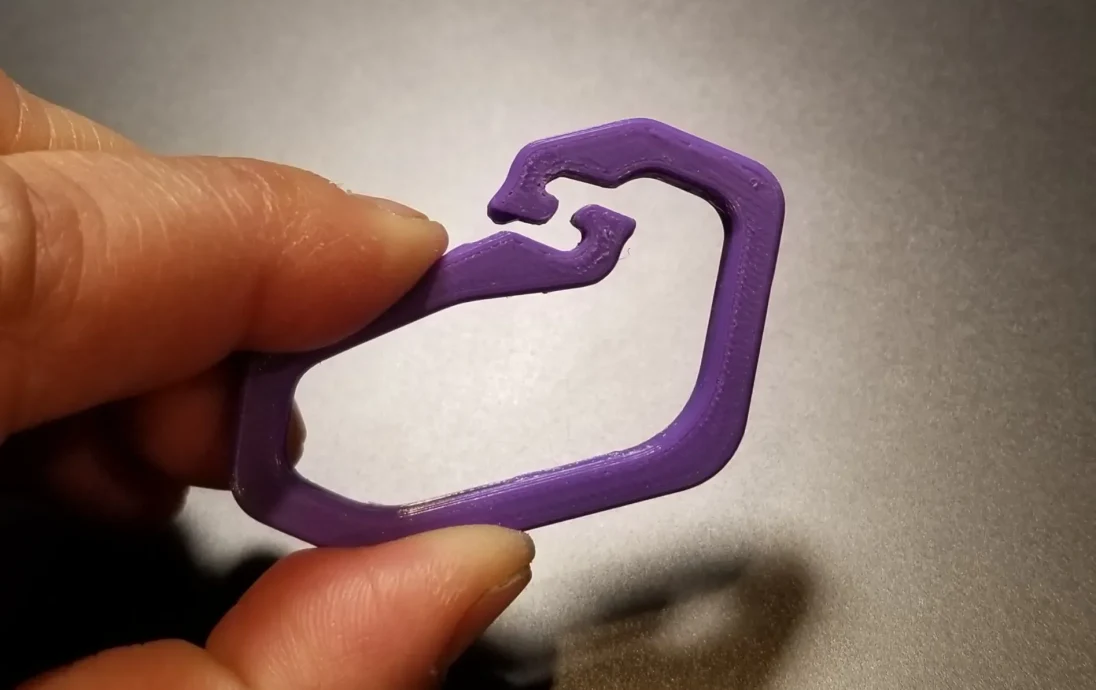

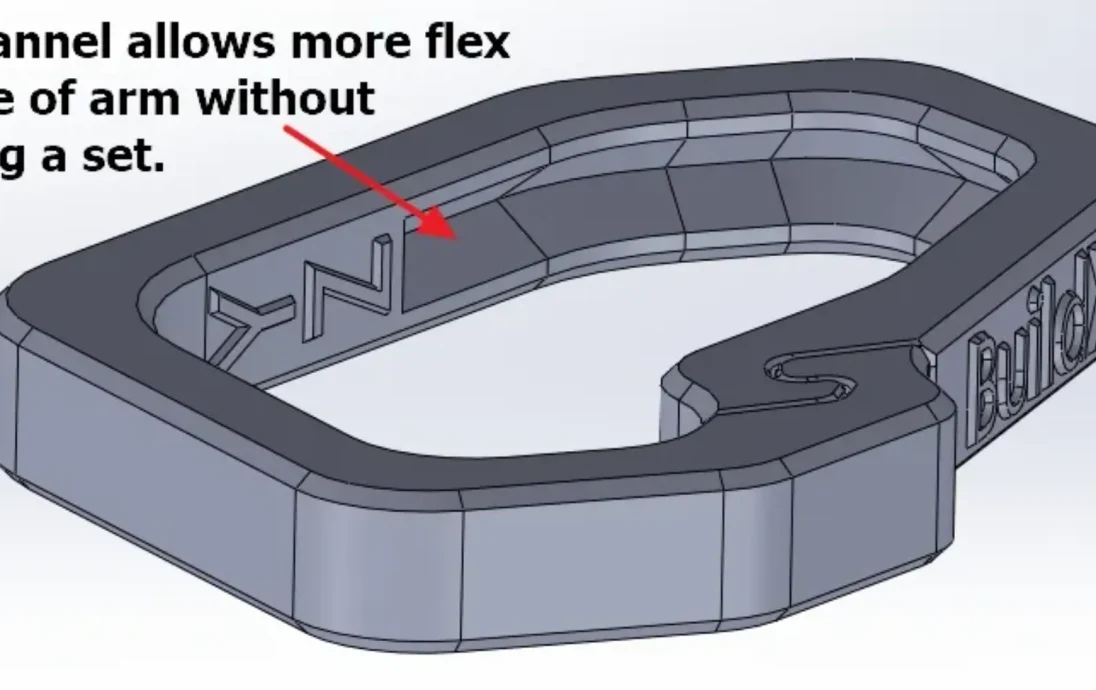

Усовершенствованный гибкий рычаг, обеспечивающий больший диапазон изгиба без использования комплекта при печати PETG.

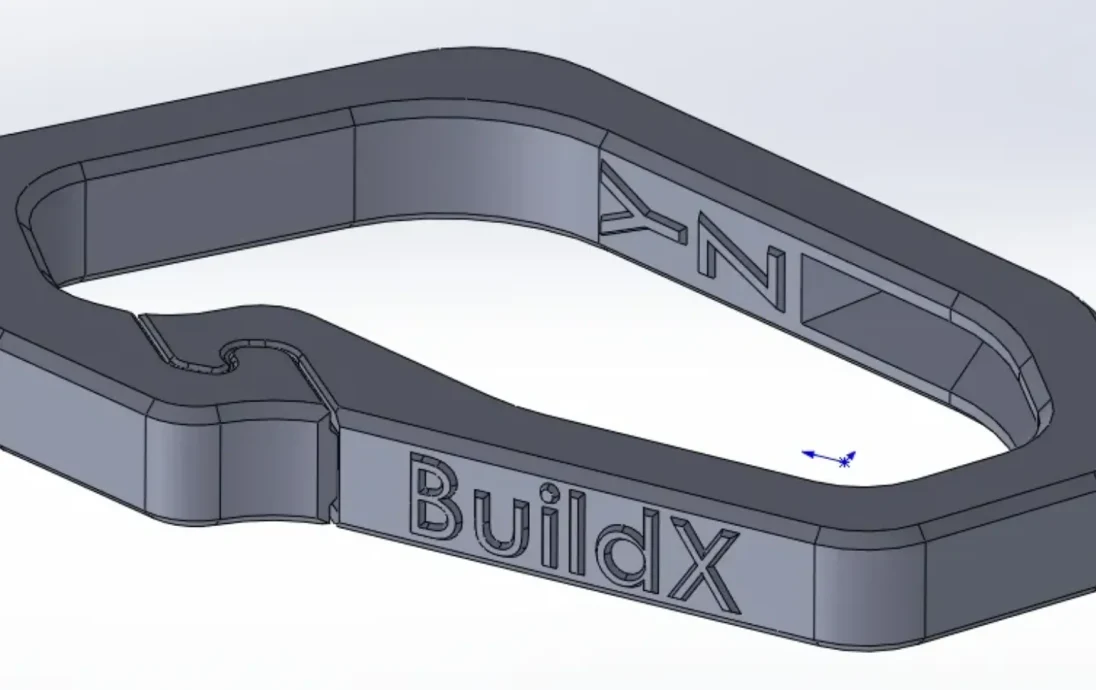

Увеличен выступ букв «BuildX», чтобы обеспечить лучшее сцепление пальцев с гибким рычагом.
Добавлен больший размер (L) для версий Y и YZ, при этом зазор в защелке остался прежним (0,2 мм).

Множество применений: брелоки, держатель для полотенец для кемпинга, кольца для занавесок для душа и т. д.

Предусмотрено две версии:

Фиксируется только в направлении Y, имеет маркировку «Y Lock» и тиснение «Y» на детали.

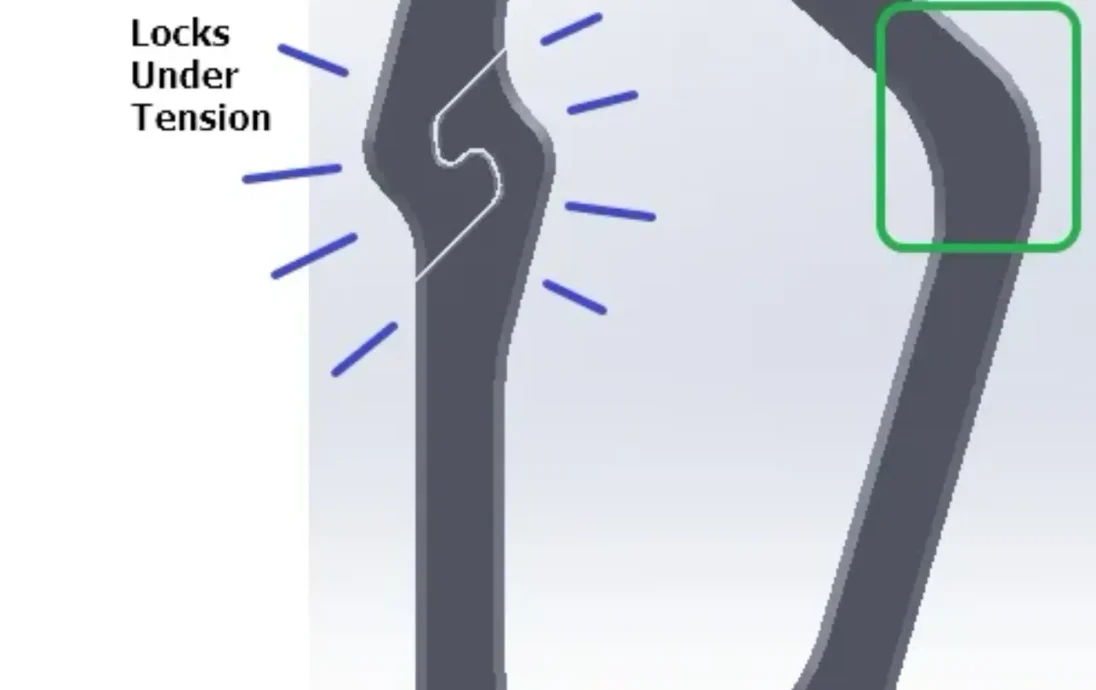

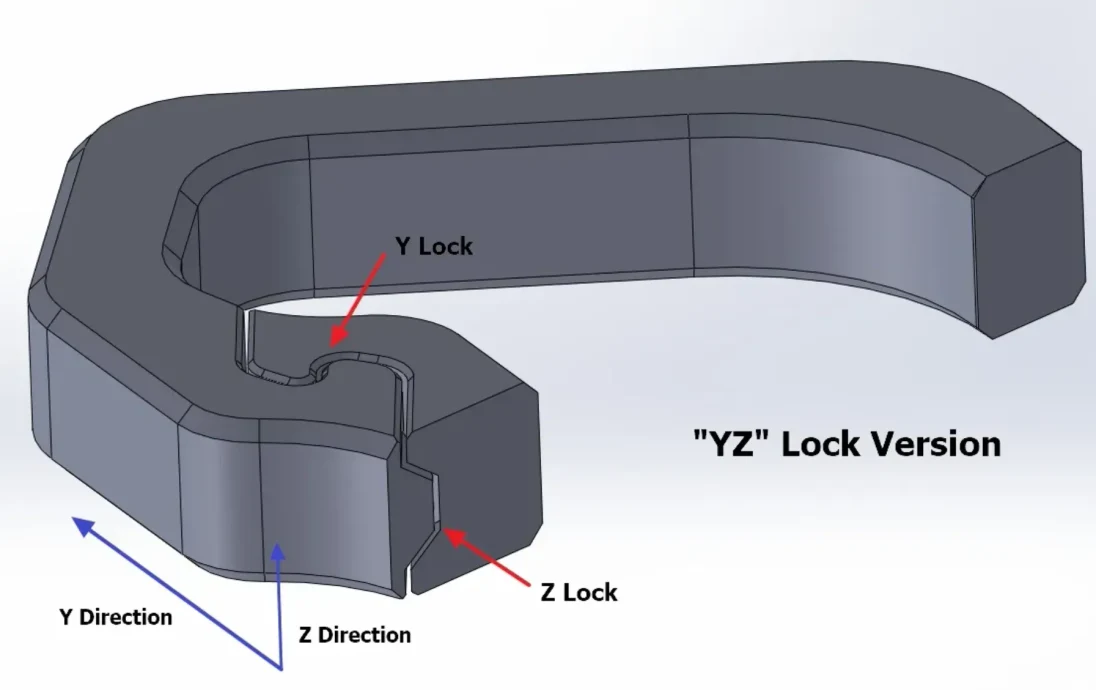

Замки в направлениях Y и Z с маркировкой «YZ Lock» и «YZ» с тиснением на детали. Это обеспечивает большую фиксирующую способность и предотвращает расстегивание карабина при скручивании под нагрузкой.

Советы:

Печатайте из PETG/ABS/ASA для большей гибкости. PLA не рекомендуется.
В зоне защелки часто встречается небольшая сварка. Просто согните его вперед и назад в направлении Z, и он отделится.
Печать с двумя стенками и заполнением 25%, слой 0,2 мм подойдет. Рекомендуется верхнего и нижнего слоев быть не менее 4 штук каждый. Учитывая ориентацию печати, верхний и нижний слои оказывают большое влияние на жесткость. Если вам нужна более прочная деталь, используйте по 5 слоев каждый, но будьте осторожны: она может оказаться жестче, чем вам хотелось бы. Если вы используете еще несколько слоев, он может стать слишком жестким, и вы не сможете его легко открыть.
Если вы увеличите размер детали, вы можете поэкспериментировать с большей толщиной стенок и большим количеством верхних и нижних слоев.
Постарайтесь расположить шов подальше от области геометрии защелки, например, за пределами нижнего сустава: в местах с небольшими движениями печати швы могут собирать излишки нити, что может привести к сварке в области защелки.
Для версии с замком Y: если вы масштабируете только в направлении Z, вы получаете отпечаток, который более устойчив к раскрытию при скручивании — его функциональность будет приближаться к версии с замком YZ.
Для общего применения вы можете просто распечатать его как есть — некоторые могут предпочесть возможность открыть застежку, сдвинув ее в направлении Z. Версия YZ предназначена для предотвращения непреднамеренного скольжения.

ПРИМЕЧАНИЕ. Зазор в области защелки составляет 0,2 мм, что достаточно для хорошо откалиброванного станка. Если ваши о��печатки сварены слишком плотно, это может означать, что вашему принтеру требуется дополнительная калибровка. Если вы считаете, что ваш принтер уже хорошо настроен, один из быстрых способов улучшить контроль зазора в этой области — увеличить ускорение печати во время экструзии, чтобы не слишком много лишнего материала попадало в область защелки для его сварки (для моего Prusa MK3S+ ускорение 1000 мм/с^2, похоже, работает хорошо).

Если вы добавите это в свою коллекцию и/или загрузите модель, нажмите кн��пку НРАВИТСЯ и поставьте ей несколько ЗВЕЗД!

Помните, вы можете заработать несколько прусаметров, если опубликуете фотографию своей марки! Кроме того, мне было бы полезно увидеть это. ;-Д

Удачной печати!
