Прочный чехол для микрофона для системы t.bone Ovid........

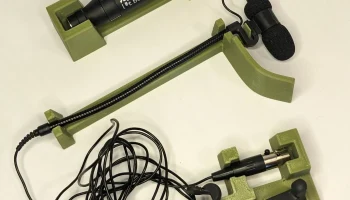

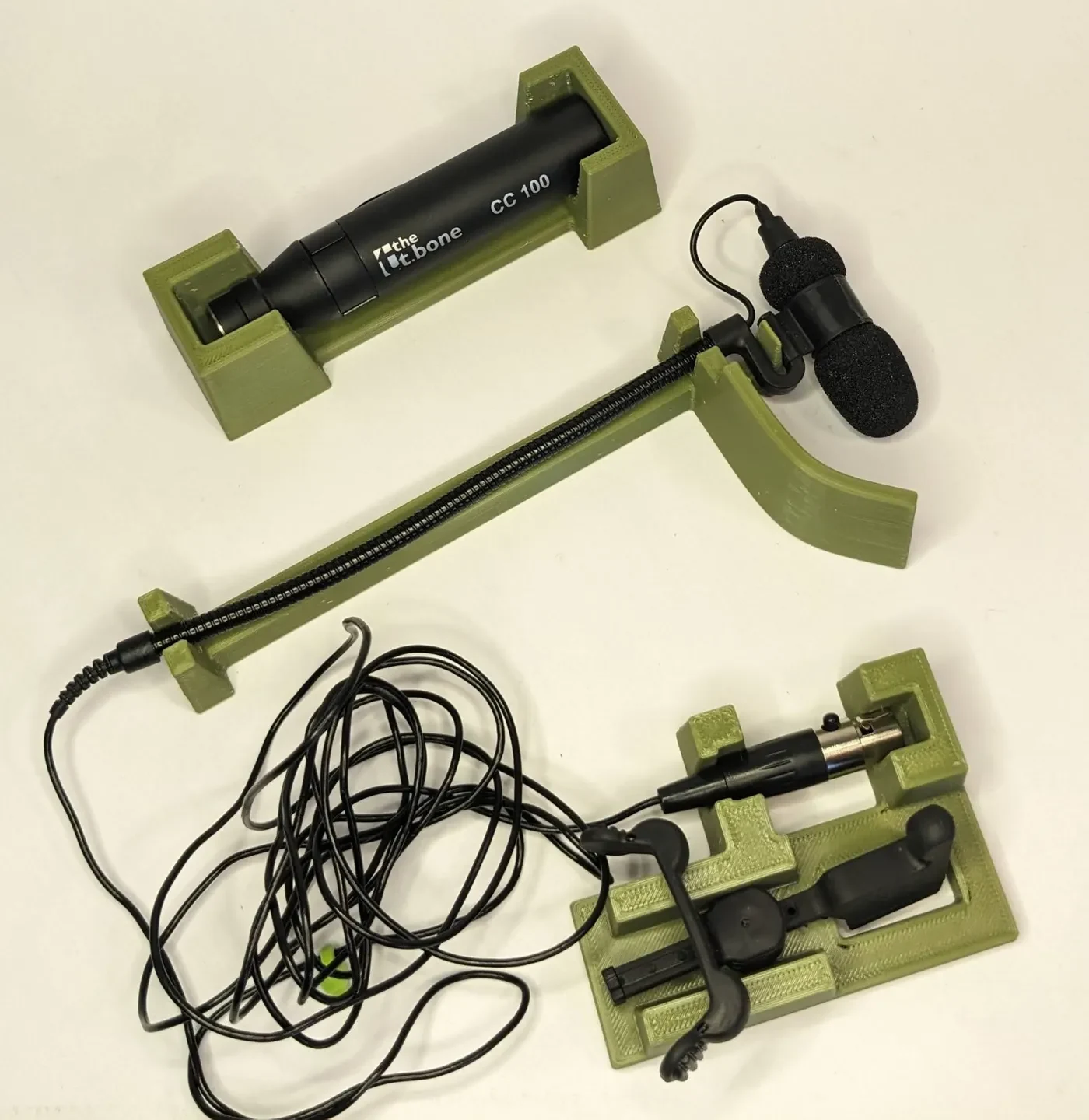

hЭта коробка предназначена для безопасного хранения скрипичного микрофона, его адаптера и держателя во время транспортировки.

Микрофон для скрипки — t.bone Ovid System CC 100.

Адаптер для крепления к скрипке — DPA VC4099.

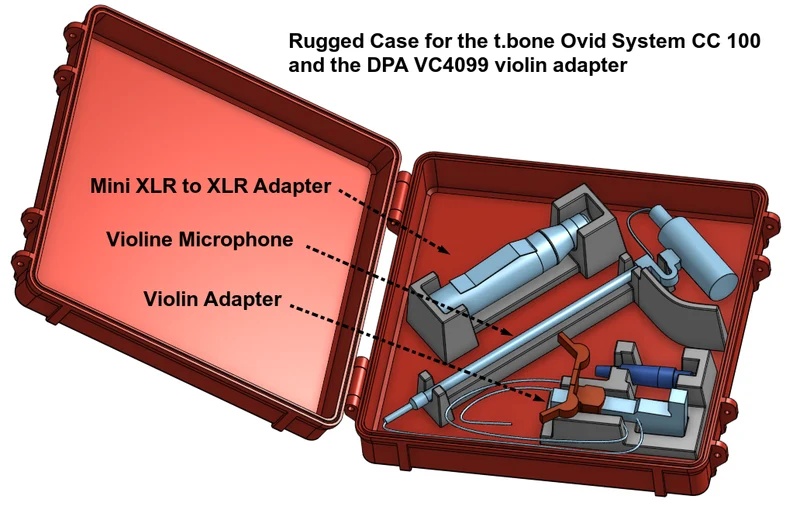

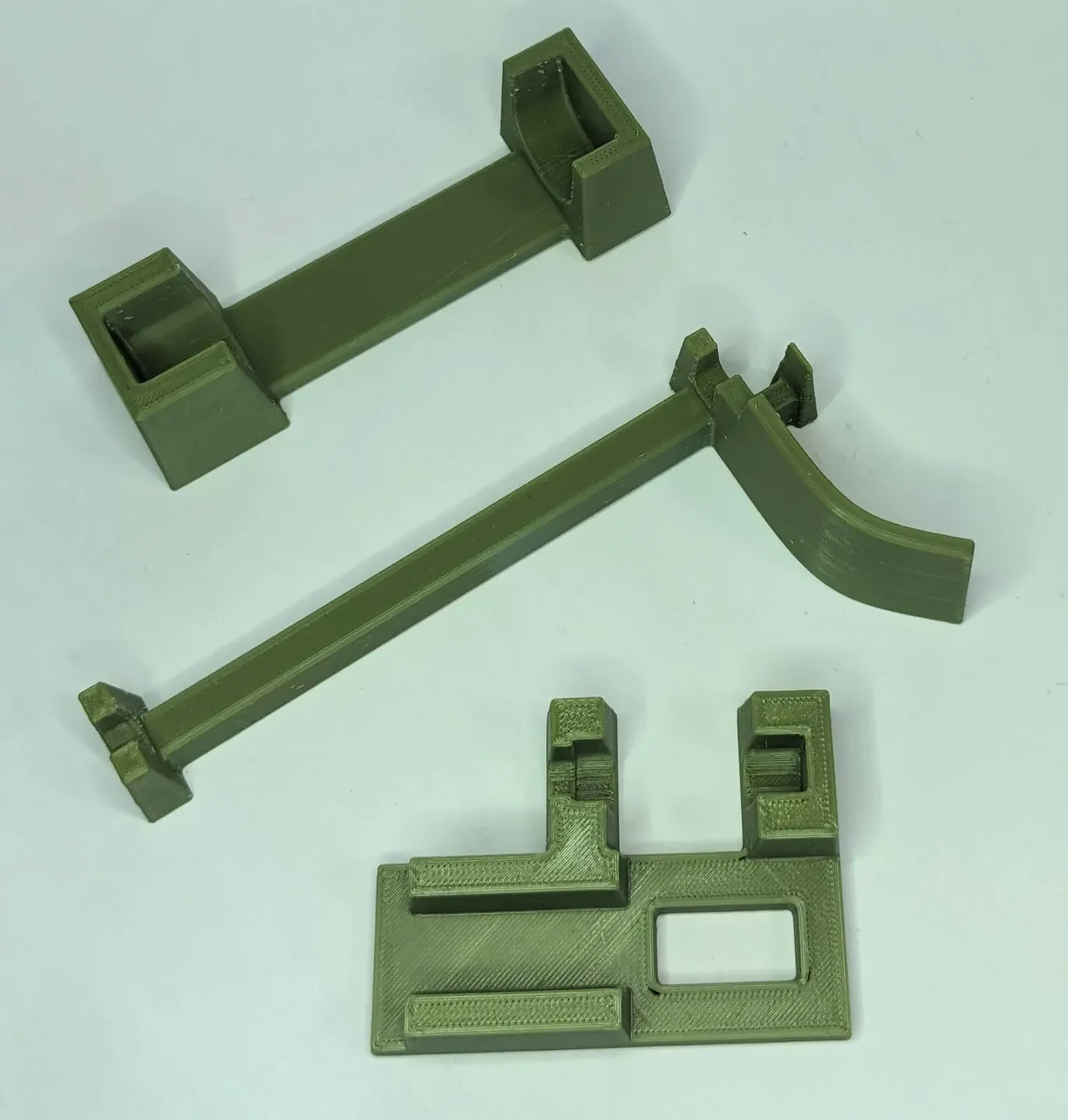

Я смоделировал эти детали и создал держатели для их хранения:

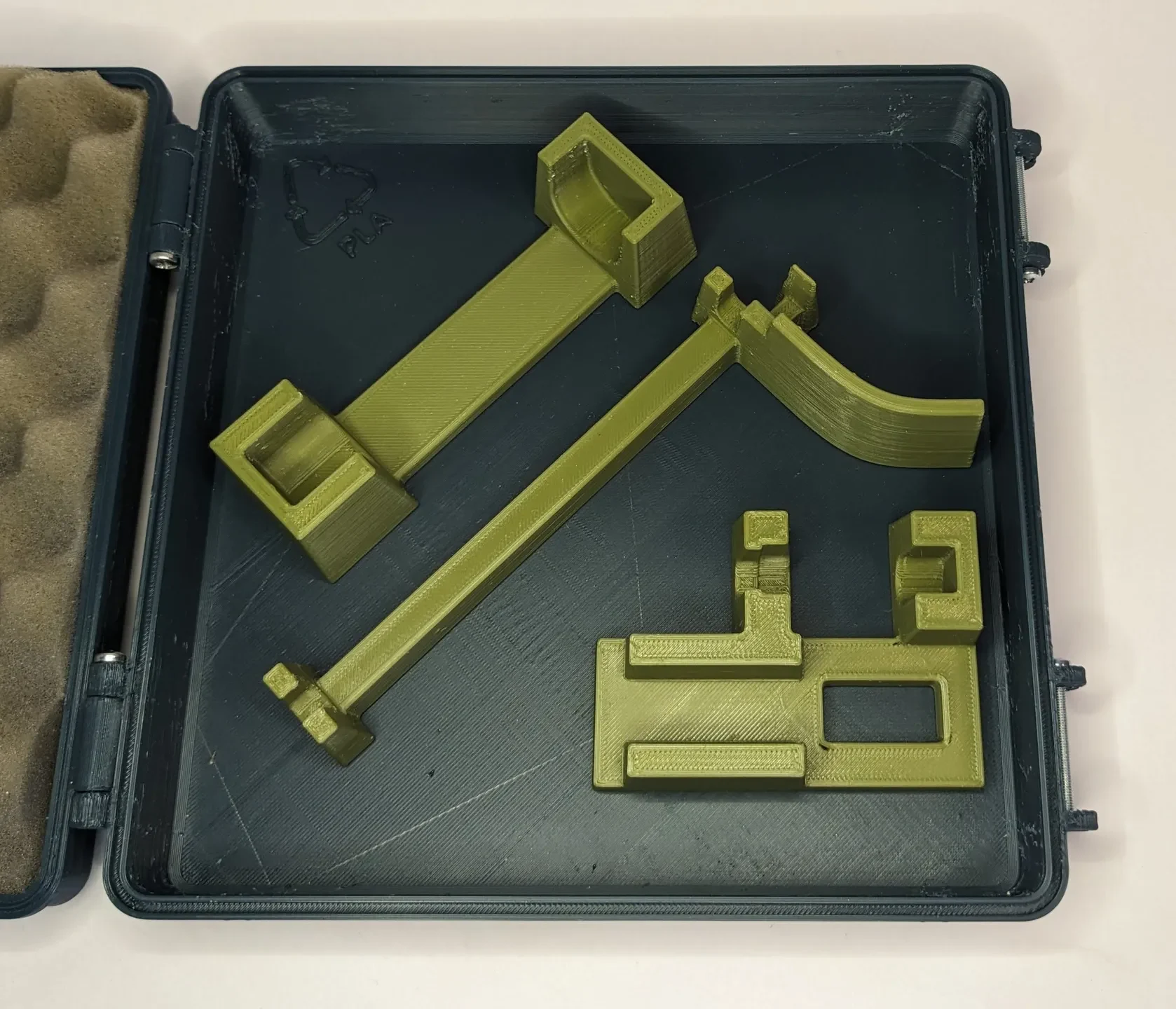

Держатели имеют два отверстия внизу для правильного размещения в коробке.

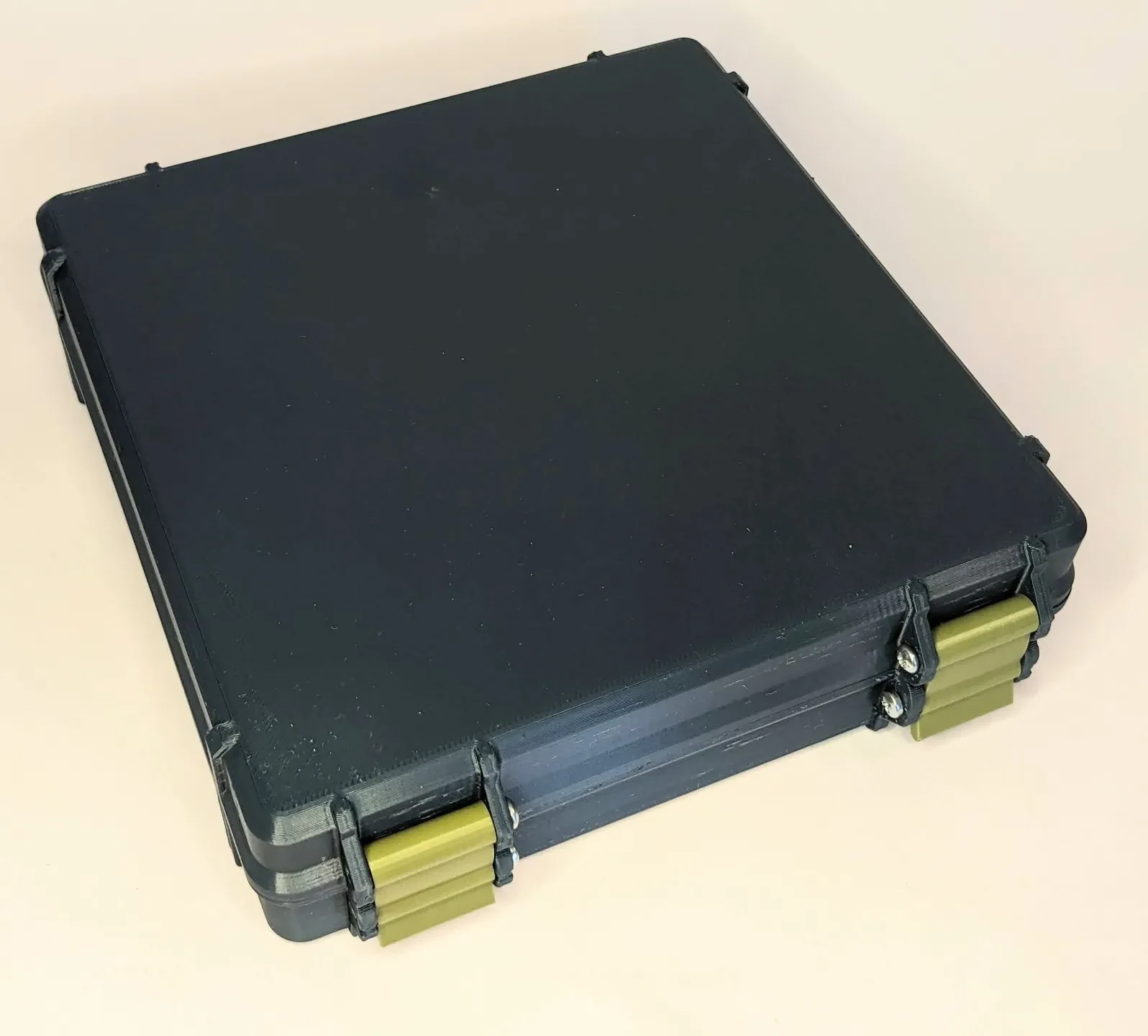

Чтобы сохранить все в безопасности, я сделал ремикс на фантастический Rugged Box от Whity. Янева до желаемых внутренних размеров 170 мм х 170 мм х 45 мм. Я использовал файлы V2 и перекомпоновал их в форме согласно этому замечательному уроку от TeachingTech. Я не распечатывала печать...

Я добавил несколько штифтов в нижней половине двух креплений адаптеров.

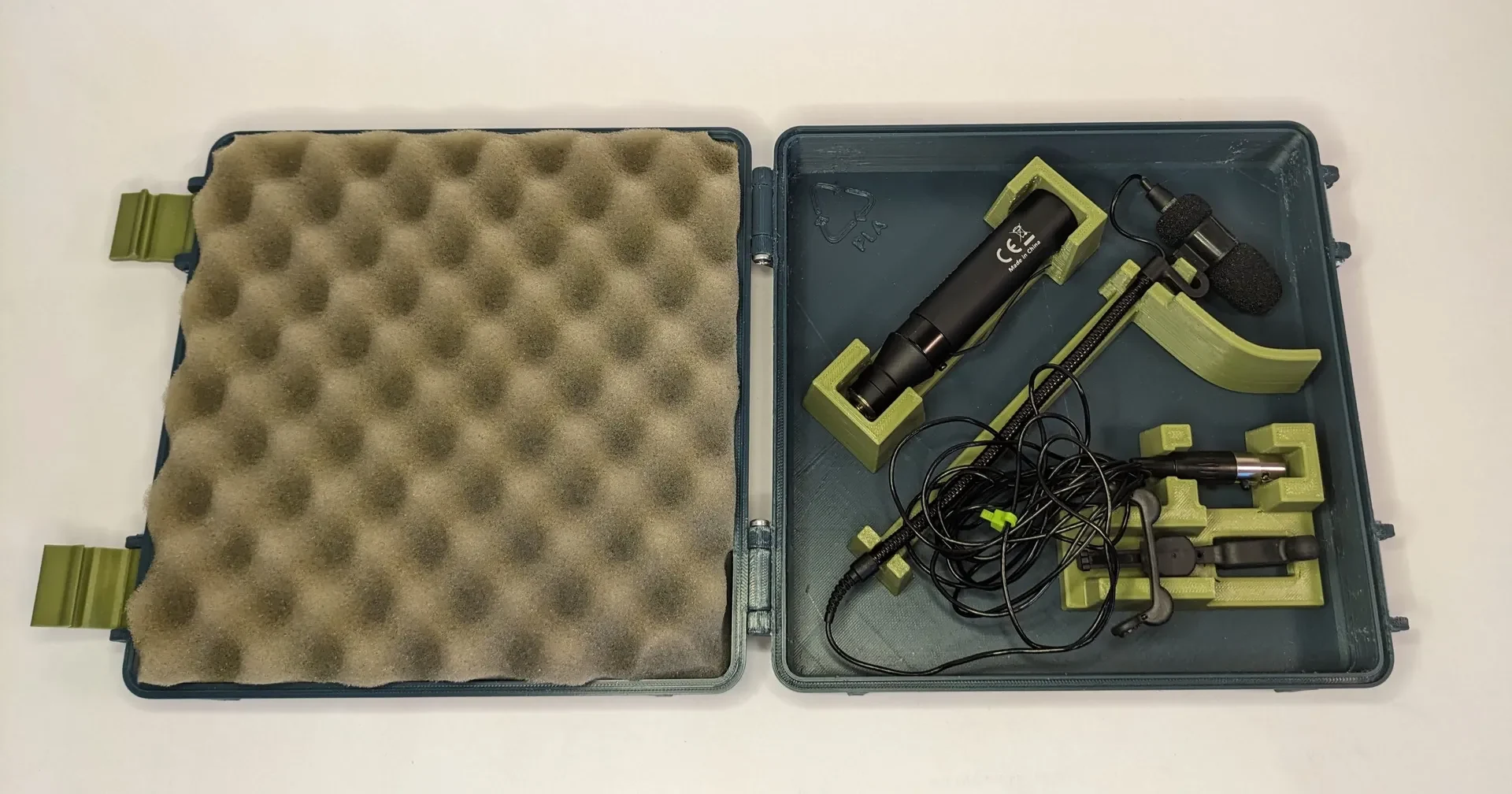

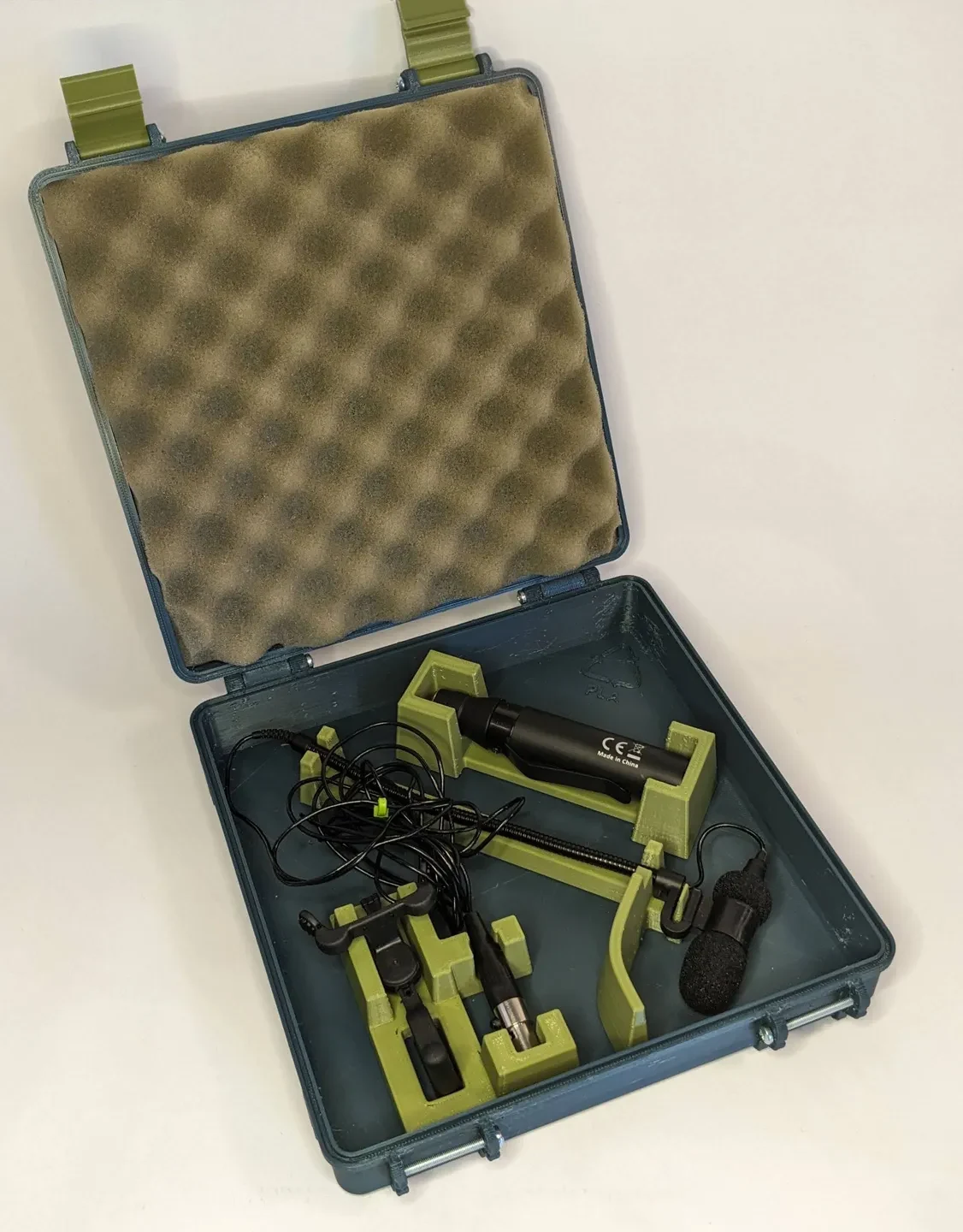

Верхняя крышка заполнена упаковочной пеной… ничего особенного.

Распечатать/установить инструкции

Напечатано из PLA: «Tiefer Ozean» и «Gammlige Avocado» от Recycling Fabrik.

Я не уверен, что зажимам может потребоваться PETG для большей жесткости. Я сообщу здесь, если потребуется перепечатка.

Необходимо шесть винтов M3 x 30.

Изменения приветствуются

Вы можете сделать ремикс или загрузить CAD-файл с моего сайта onshape.

Указание версии в моих именах файлов stl соответствует версиям onshape.
