3 отсека по 5,25 дюйма для четырех 3,5-дюймовых жестких диск

Обзор

Проект OpenSCAD по созданию корзины, которая помещается в 3 отсека для дисков 5,25 дюйма и удерживает 4 жестких диска 3,5 дюйма с помощью направляющих.

Опционально поддерживается кожух вентилятора для обеспечения дополнительного потока воздуха к дискам.

Вам необходимо распечатать:

1 клетка-клетка.stl
8 клетка-рейка.stl
[необязательно] 4 Cage-fan_mounting_pin.stl
[необязательно] 1 из stl-файлов Cage-fan_shroud.

Примечание. Внимательно следите за печатью при печати монтажных штифтов вентилятора. Они очень маленькие и легко отсоединяются от кровати. Если у вас по-прежнему возникают проблемы, возможно, распечатайте булавки на плоту.

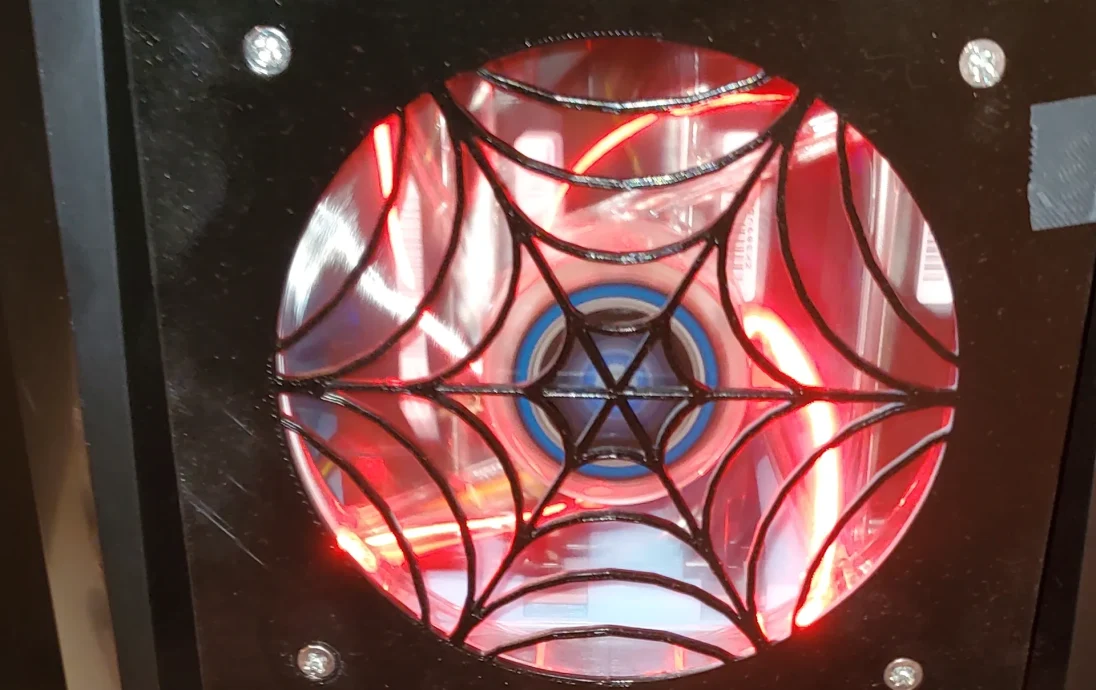

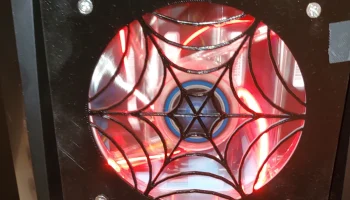

Фотографии из файла Cage-fan_shroud_web.stl.

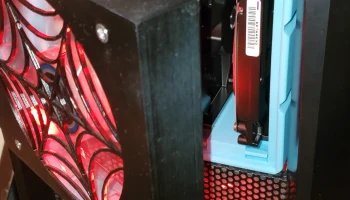

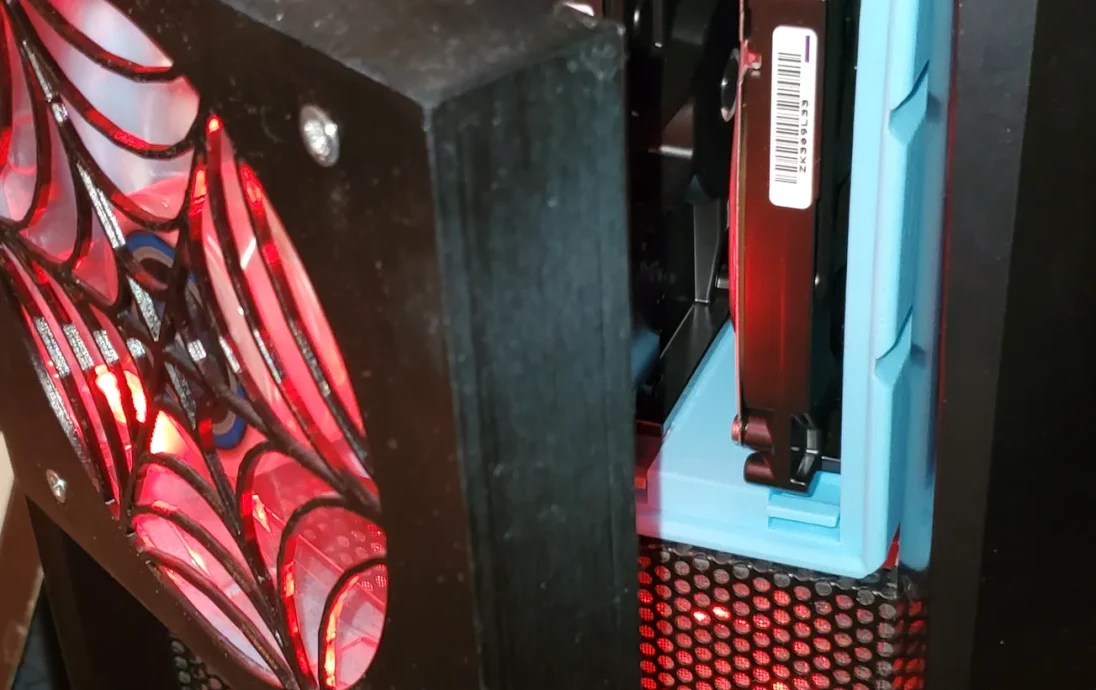

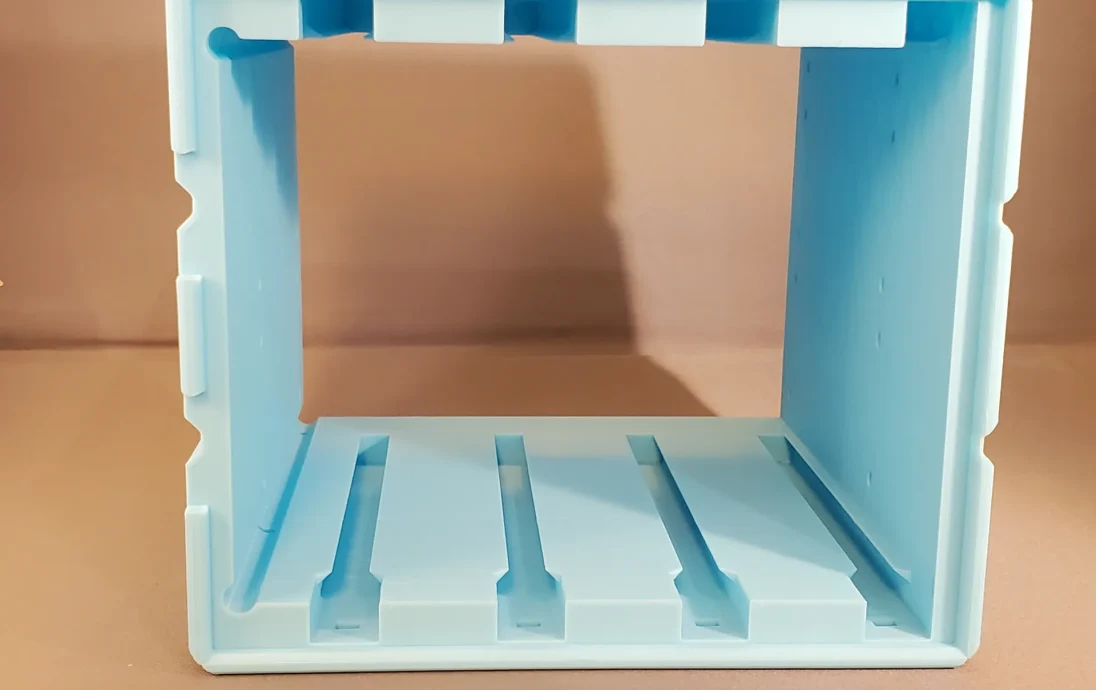

Обратите внимание, что клетка имеет канал цилиндра, вырезанный сверху и снизу с одной стороны. Канал предназначен для прокладки кабеля питания вентилятора к задней части корпуса. Он должен находиться с левой стороны клетки, когда она вставлена ​​в корпус.

Код: репозиторий Github.
STL:
Принтеры Пруса
Печать заметок

Все детали, кроме направляющей, предназначены для печати без опор.

Все детали, кроме рельса, я печатаю с типичными настройками для материала, из которого они печатаются.

5% заполнения достаточно

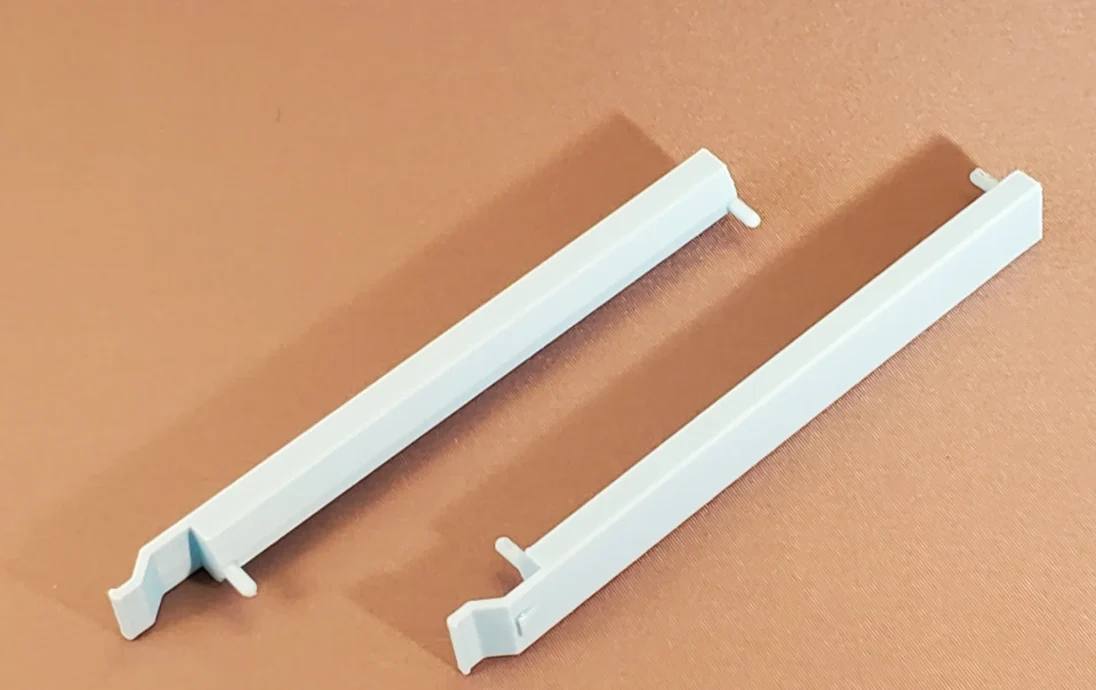

Для железной дороги:

Пластина -> 5% заполнение
Платер -> Поддержка только на рабочей пластине
Настройки печати -> Слои и периметры -> Вертикальны�� оболочки -> Периметры: 3
Настройки печати -> Слои и периметры -> Качество -> Обнаружение перемычек периметров: true
Настройки печати -> Материал поддержки -> Материал поддержки -> Порог свеса -> 40

Это должно привести к тому, что штифты для жестких дисков и зажим для фиксации в отсеке будут оказывать очень слабую поддержку. Остальная часть рельса не должна требовать под��ержки.

Обратите внимание, что количество периметров увеличено с 2 до 3, чтобы штифт рельса был прочным. Проверьте результат нарезки рейки, вам нужно всего лишь достаточно периметра, чтобы обеспечить прочный штифт.

Дополнительная пробная печать

Файл Cage-test.stl вообще не нужно распечатывать, если вы не хотите проверить допуски на своем принтере перед полной печатью. Все компоненты тестовой печати ориентированы так, как если бы они печатались по отдельности, и позволяют проверить размер/интервал отпечатка, прежде чем тратить время на печать всех компонентов. Части тестовой печати:

Один полный канал и направляющая, позволяющая убедиться в том, что направляющая легко скользит и фиксируется в клетке.
Один монтажный штифт кожуха вентилятора, обеспечивающий соединение передней части корпуса с кожухом вентилятора.
Кусок клетки, чтобы убедиться, что она войдет в отверстия отсека для вашего компьютера.
Небольшая часть кожуха вентилятора, обеспечивающая соединение кожуха с передней частью клетки монтажным штифтом. (Обратите внимание, что это нормально, что штифт вращается в монтажных отверстиях. Как только все четыре штифта фиксируют кожух в полной клетке, он предотвращает движение.)

Мое оборудование
Пруса МК3
PrusaSlicer-2.3.3

Ссылки

Несколько других проектов помогли создать эту корзину для жестких дисков.

Модифицированные параметрические штыревые соединители

В этом проекте используются модифицированные параметрические штыревые разъемы от acwest наthingiverse. После тестирования др��гих механизмов крепления вентилятора мне понравилось использовать этот штифтовый механизм, прежде всего потому, что даже если я случайно сломаю штифт, распечатка новой детали займет минуты, а не часы.

Настраиваемые крышки гриля с вентилятором

В этом проекте используются настраиваемые крышки решеток вентиляторов от OutwardB на сайтеthingiverse.

С использованием следующих настроек предусмотрено несколько предустановленных грилей:

все:

Рамка -> предустановка вентилятора: 120 мм.
Рамка -> опция рамки: полная
Рамка -> фаска резьбового отверстия: снизу
Рамка -> минимальный размер границы в миллиметрах: 5
Узор -> размер линии в миллиметрах: 1,6.
Расширенный | Настройка рамки -> закругленные углы: нет

перекрестие

Узор -> рисунок решетки: перекрестие
Узор -> межстрочный интервал в миллиметрах: 19,0.

шестигранник

Узор -> рисунок решетки: шестигранник
Узор -> межстрочный интервал в миллиметрах: 8,0.

сетка:

Узор -> межстрочный интервал в миллиметрах: 8,0.

слезинка:

Узор -> межстрочный интервал в миллиметрах: 8,0.
Шаблон -> поворот шаблона гриля: 180

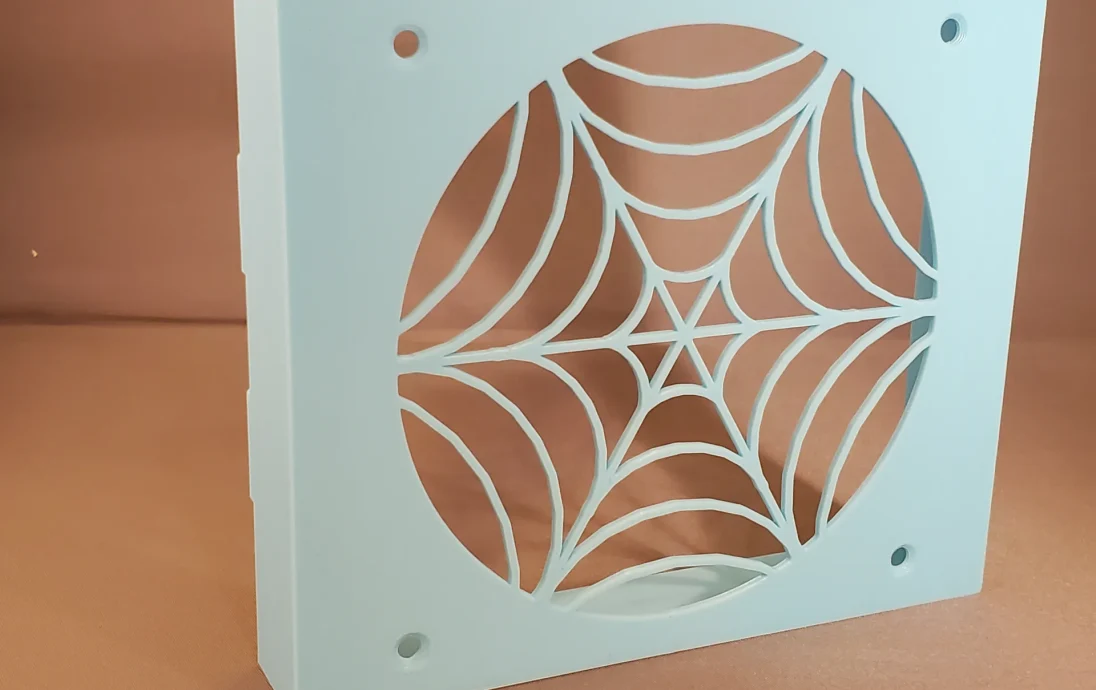

сеть:

Узор -> Узор решётки: паутина
Узор -> межстрочный интервал в миллиметрах: 19,0.

нет:
