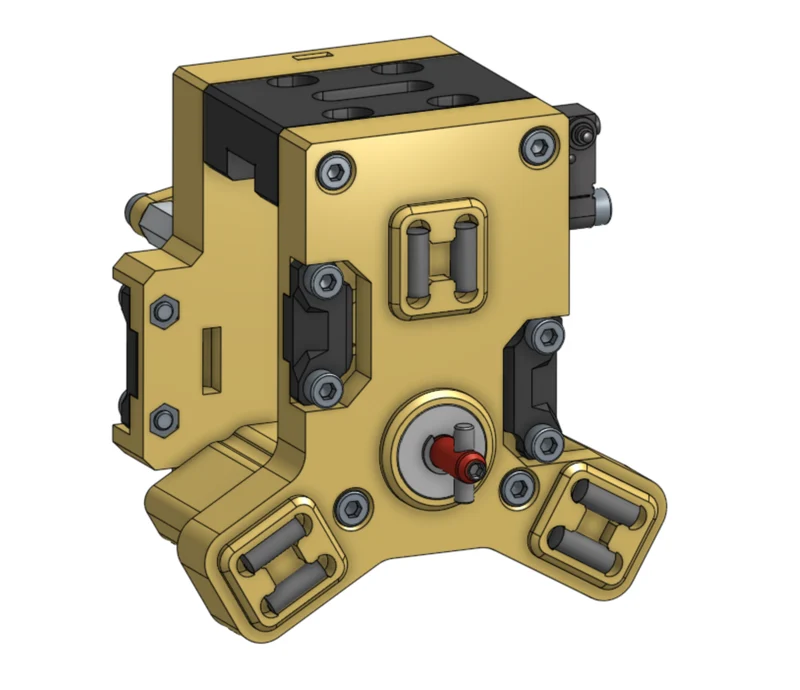

Устройство смены инструментов RatRig VCore 3

О

Это модификация устройства смены инструмента для принтера RatRig VCore 3, в которой используется соединение в стиле E3D.

Ремни

Эта модификация предназначена для использования на VCore 3 с так называемыми модификациями «OpenFront», где существует альтернативное место для натяжения ремней принтера.

Z-зонд

Эта модификация разработана с намерением использовать крепления z-зонда (или аналогичные), используемые в системе EVA и, в частности, в SuperPINDA. Возможно, я разработаю альтернативное крепление с использованием концевого переключателя типа SPDT.

X-концевой стопор

В этой модификации используется заготовка верхней части EVA MGN12, поэтому крепления EVA X-endstop можно использовать повторно.

Y-конец

Эта модификация перемещает Y-образный упор в переднюю часть рамы — после проверки я прикреплю STL.

Демо

Предстоящие улучшения

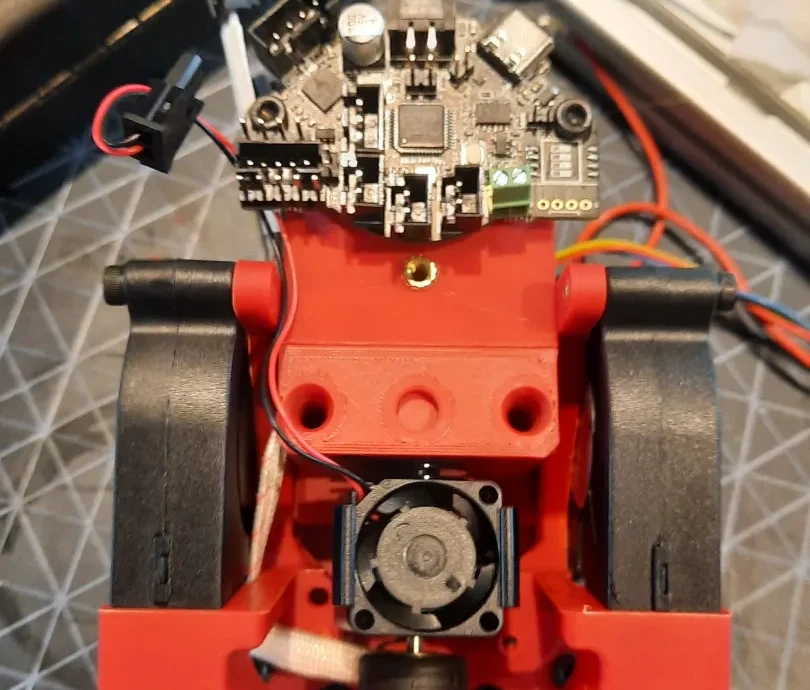

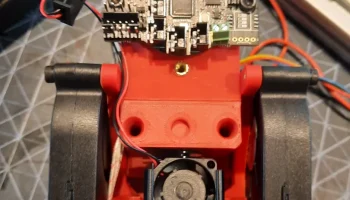

Крепления на плате CAN

В настоящее время я тестирую альтернативные крепления для экструдера, которые подходят для плат CAN 36 размера, например. БТТ EBB36.

Определение размеров тепловой вставки

Я исследую возможность увеличения фаски термовставки с 0,5 мм до 1,0 мм, чтобы обеспечить лучшее прилегание.

Улучшения дока

Я собираюсь сделать несколько отверстий для винтов, чтобы удерживать стыковочные штифты, поскольку у меня один штифт начал выскальзывать при отстыковке инструментов.

Спецификация материалов
Глава
Количество деталей Комментарий
ТК — Г��лова — Фронт.стл 1 6 периметр/верх/низ
ТК — Голова — Топ.стл 1 4 периметра/верх/низ
ТК — Голова — Низ — Малый.stl 1 4 периметра/верх/низ
ТК — Голова — Спинка.stl 1 6 периметр/верх/низ
TC — Head — Belt Grabber.stl 4 4 периметра/верх/низ
Дюбель 10 мм x 4 мм 6
SF695ZZ Подшипник 1
Электронный зажим 4 мм 1
Дюбель 12 x 3 мм 1
Резьбовой винт M3x3 мм 1
Вал муфты инструмента 1 из E3D
Винт M3x6 с головкой под торцевой ключ 1
MR105RS Подшипник 1
Ф5-12М Упорный подшипник 1
15 мм х 1 мм Пружина 1
40T Mod 0.5 Gear 1 от E3D
Шайба М3 1
Винт M3x10 с головкой под торцевой ключ 1
20T Mod 0.5 Gear 1 от E3D
Винт M3x50 с головкой под торцевой ключ 4
Шаговый двигатель 1 из E3D
Винт M3x8 с головкой под торцевой ключ 13
Винт M2,5x8 с головкой под торцевой ключ 2
Omron D2HW-C201H Переключатель 1 Дополнительный переключатель обнаружения инструмента
Тепловая вставка M3xD4.6mmxL5.0mm 3
Полноразмерная шестигранная гайка M3 12
Резьбовой винт M3x6 мм 2

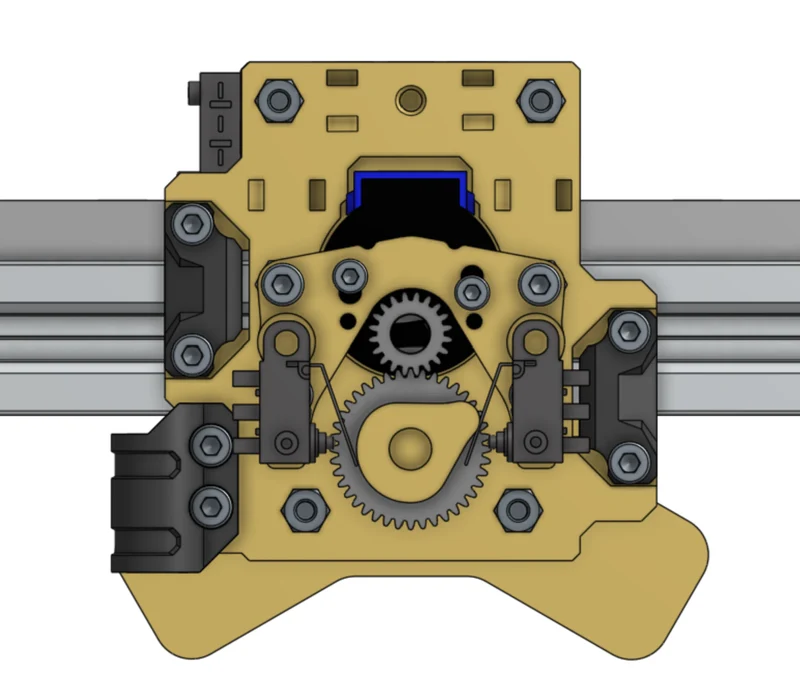

Варианты крепления двигателя
Маленький — по проекту E3D.
TC — Головка — Крепление двигателя — Small.stl 1 4 по периметру / верх / низ
Расстояние 16 мм 2 Расстояние 15 мм при использовании шагового двигателя, отличного от E3D
Винт M3x8 с головкой под торцевой ключ 2
Тепловая вставка M3xD4,6 мм x L5,0 мм 2
Большой — увеличенная версия конструкции E3D с четырьмя стойками для большей поддержки.
TC — Головка — Крепление двигателя — Большой.stl 1 4 по периметру / верх / низ
Расстояние 16 мм 4 Расстояние 15 мм при использовании шагового двигателя, отличного от E3D
Винт M3x8 с головкой под торцевой ключ 4
M3xD4.6mmxL5.0mm Тепловая вставка 4
Переключатели — версия с 4 стойками и 2 переключателями SPDT для обнаружения блокировки/разблокировки.
TC — Головка — Распорка двигателя — Переключатели.stl 1 4 по периметру / сверху / снизу
TC — Головка — Cam.stl 1 4 периметра/верх/низ
Расстояние 16 мм 4 Расстояние 15 мм при использовании шагового двигателя, отличного от E3D
Винт M3x8 с головкой под торцевой ключ 6
Тепловая вставка M3xD4.6mmxL5.0mm 6
Переключатель Omron D2HW-C261H 2

Шаговый двигатель: эта сборка предполагает использование двигателя, хотя я опробовал и использовал 24BYJ-48 (доступен в компаниях Mouser и RS Components), который, кажется, тоже работает хорошо. При необходимости могу предоставить альтернативные детали.

Пружина: изначально я купил пружину диаметром 20 ��м, которая оказалась слишком длинной, и я обрезал ее, а пружина диаметром 10 мм, которая у меня есть, немного слишком коротка, поэтому я бы порекомендовал пружину диаметром 15 мм или 20 мм и обрезал ее, если необходимо.

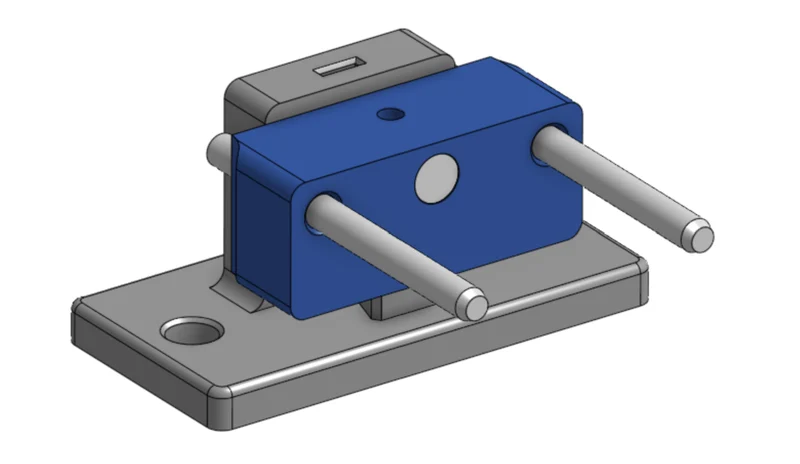

Док

Примечание. Это касается одной док-станции.

Количество деталей Комментарий
TC — Док — Стенд.stl 1 4 Периметр/верх/низ
TC — Док — Ресивер.stl 1 4 Периметр/верх/низ
Винт M6x12 с головкой под торцевой ключ 2
M6 3030 Т-образная гайка 2
Тепловая вставка M3xD4.6mmxL5.0mm 3
M4x45 Фиксирующий установочный штифт 2 Может быть длиннее
Винт M3x10 с головкой под торцевой ключ 1
Винт M3x12 с головкой под торцевой ключ 2
Резьбовой винт M3x6 мм 1
Неоди��овый магнит 6x3 мм 1

Инструменты

Наклон спирального замка: его можно напечатать на 3D-принтере (TC — Tool — Ramp.stl), и я бы рекомендовал высоту слоя 0,1 мм или меньше.

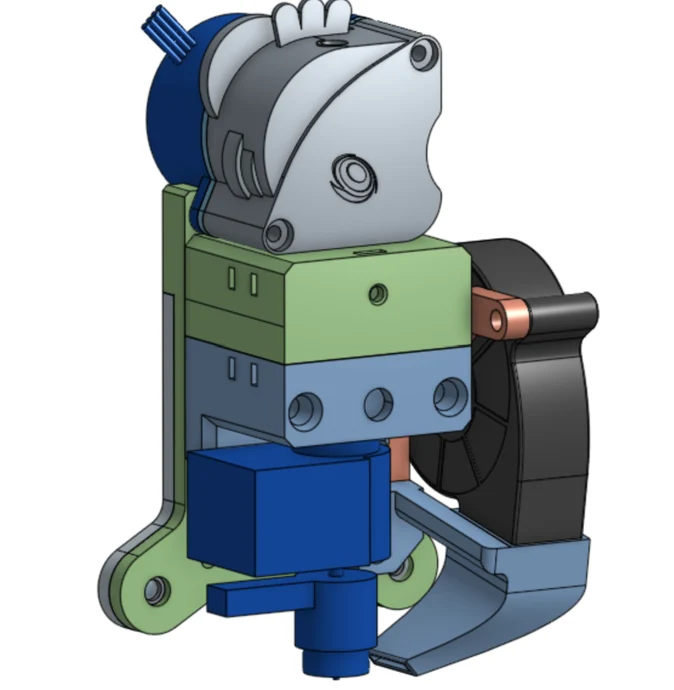

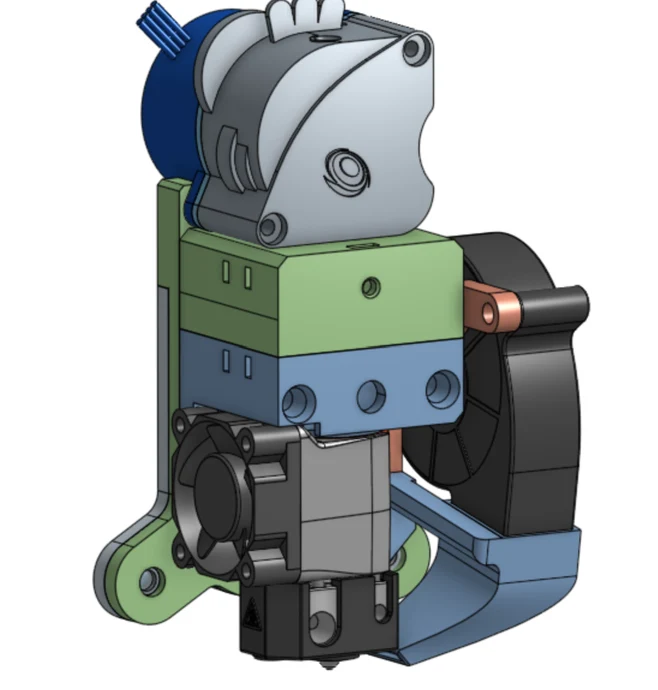

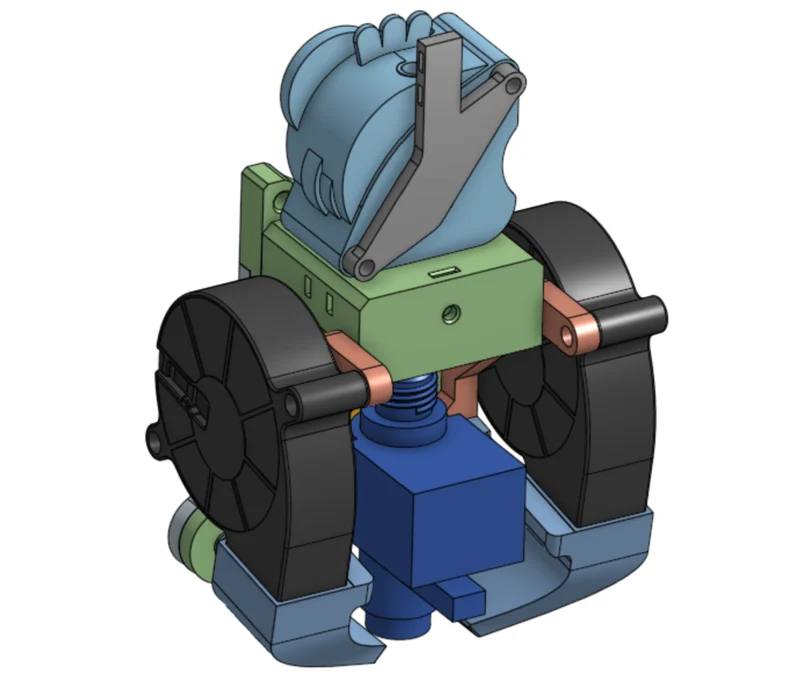

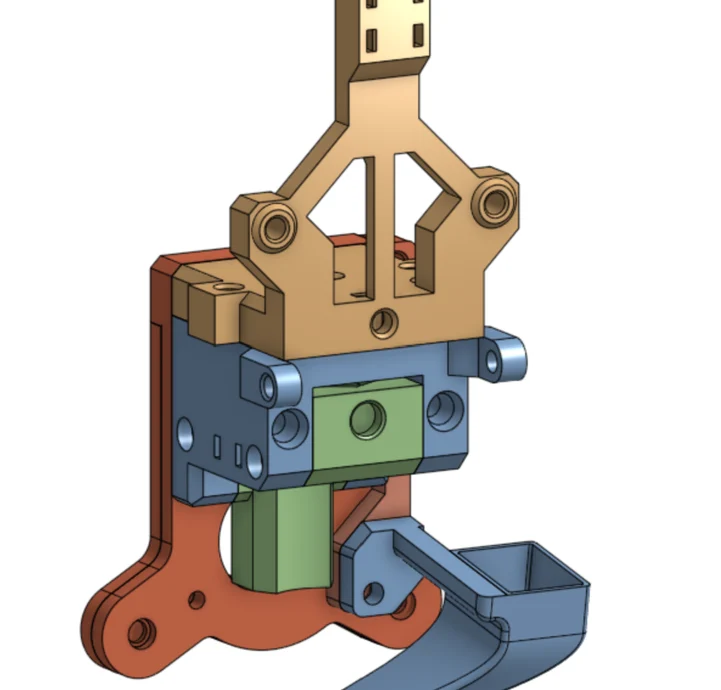

Инструмент v2

Спецификация скоро появится.

Этот инструмент представляет собой модульный инструмент, который:

Упрощает замену деталей (например, легко заменяет хотэнд или экструдер)
Упрощенная печать
Лучше
