Portal Companion Cube NAS

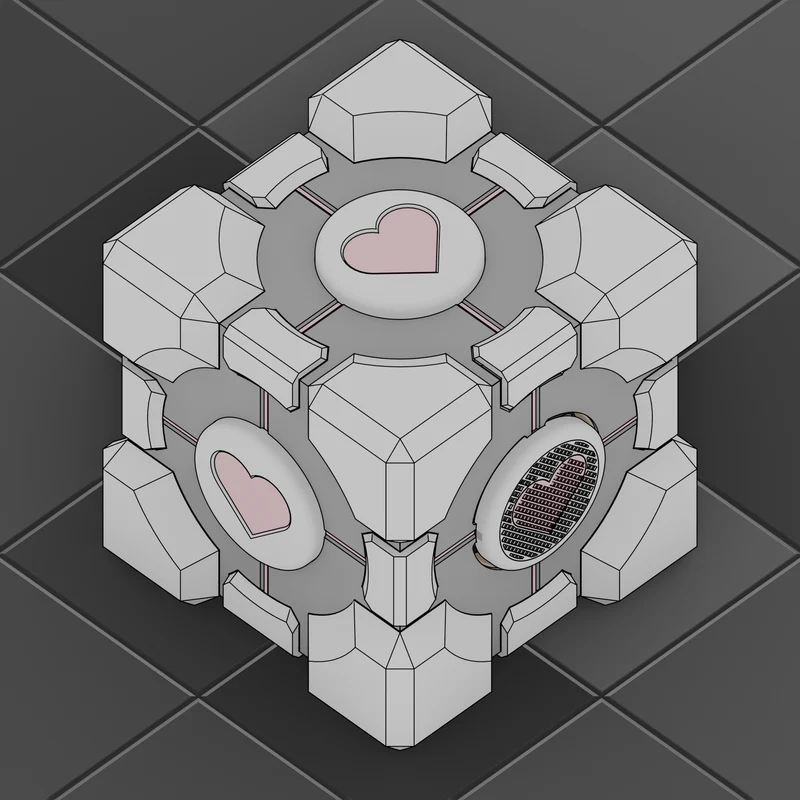

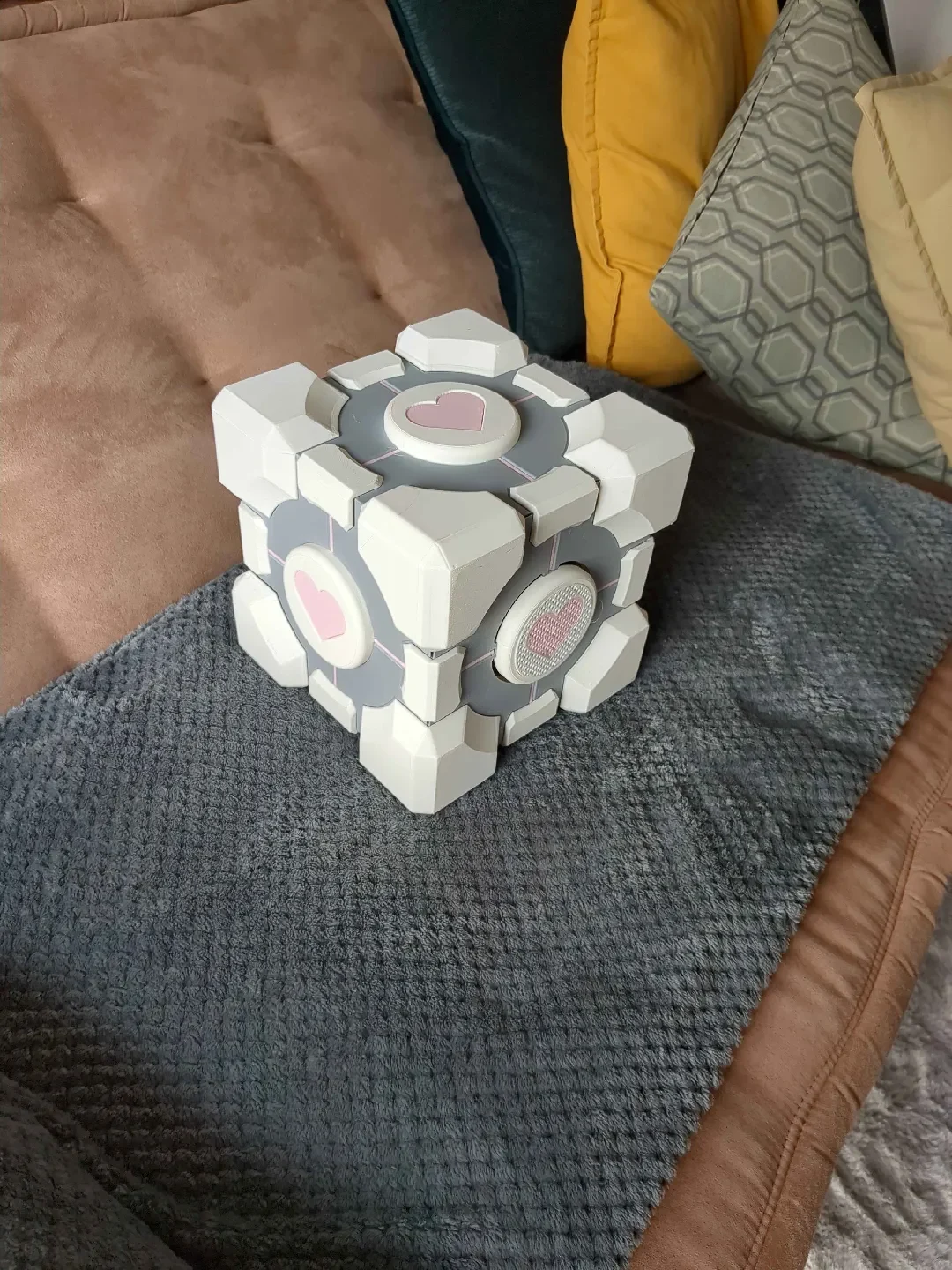

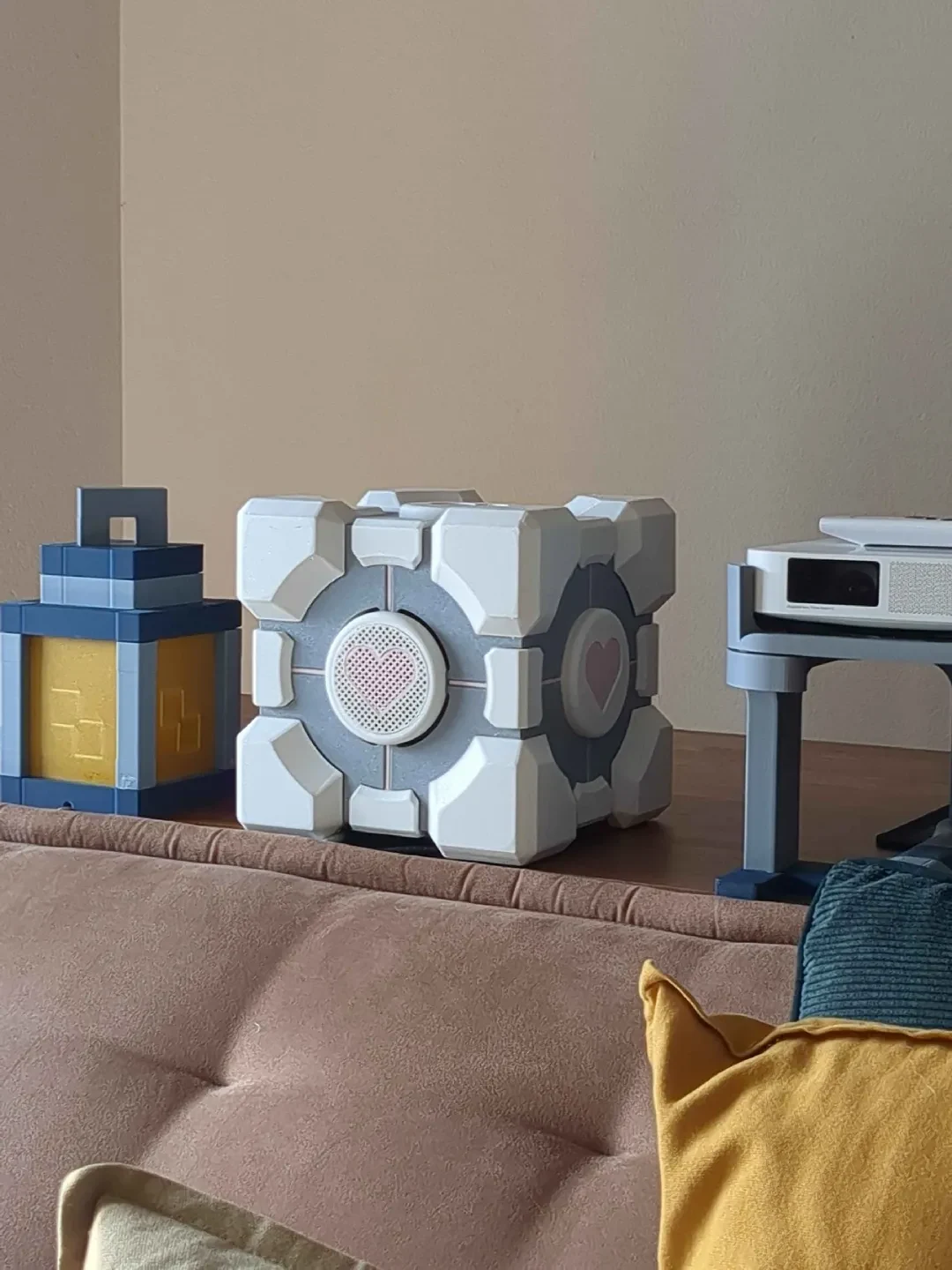

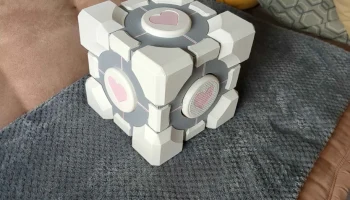

Корпус Portal NAS — это корпус для ПК, сочетающий в себе культовый дизайн Portal Companion Cube с функциональностью корпуса сетевого хранилища (NAS). Этот корпус, полностью напечатанный на 3D-принтере, отличается особой эстетикой, будучи при этом практичным и модульным. Его примерные размеры 220х220х220 мм.

На корпусе напечатано сопло 0,6 мм.

Особенности

Печать без поддержки: предназначена для печати без необходимости использования внешних опорных конструкций, что упрощает процесс печати и сокращает постобработку.

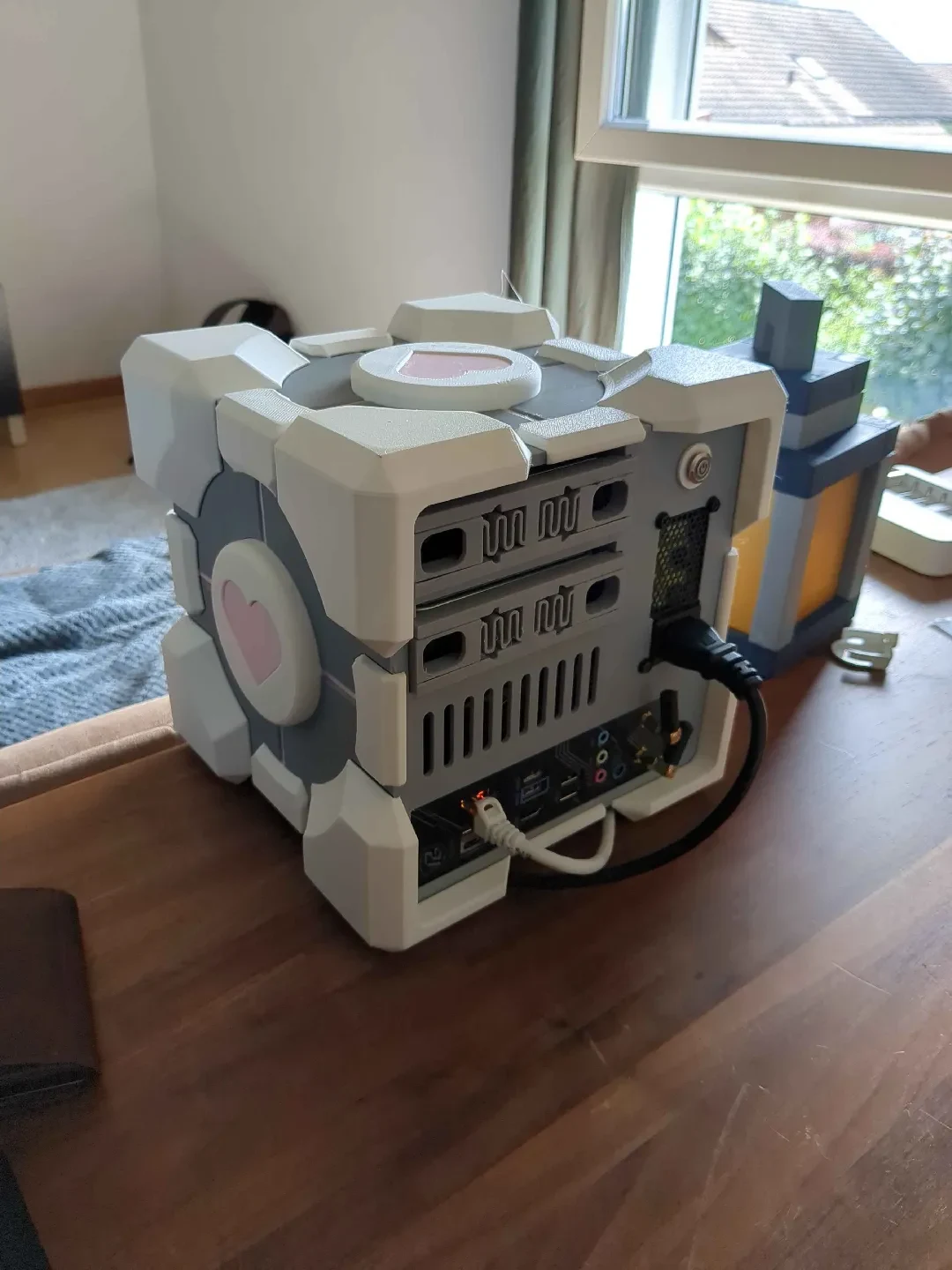

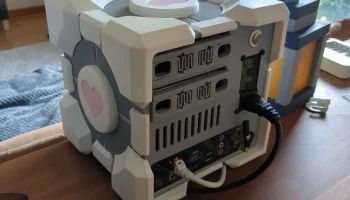

2 отсека для горячей замены жестких дисков: легкий доступ к жестким дискам и их замена без необходимости выключать систему.
«Прозрачная» эстетика дизайна: переплетение деталей эффективно скрывает множество монтажных швов.
Модульное внутреннее отделение: гибкое внутреннее пространство позволяет адаптировать корпу�� к вашим конкретным потребностям, будь то прокладка кабелей, дополнительные твердотельные накопители или другие аксессуары.

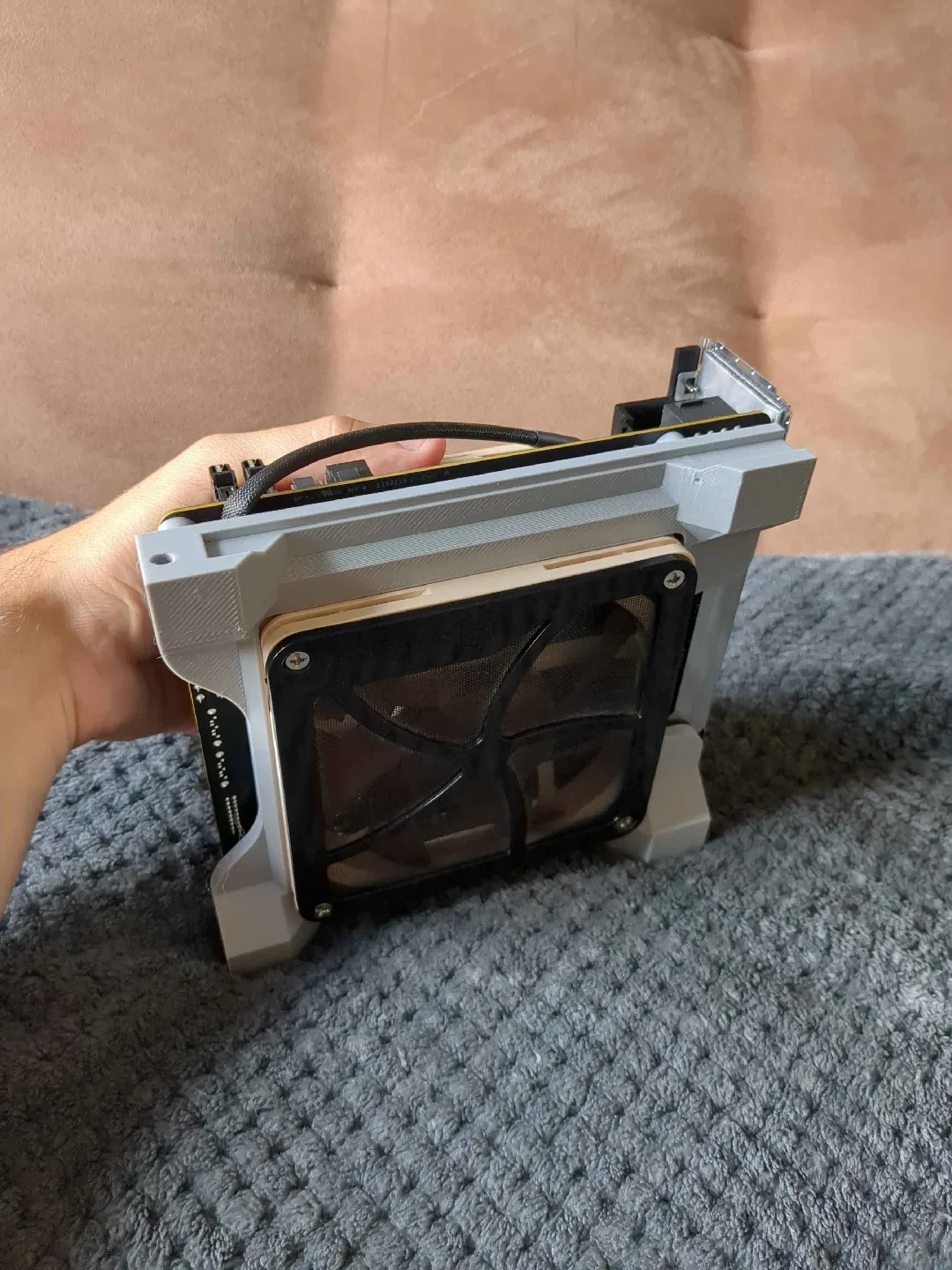

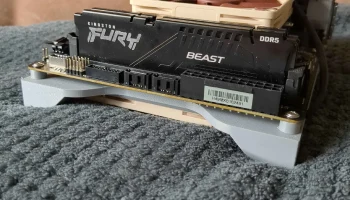

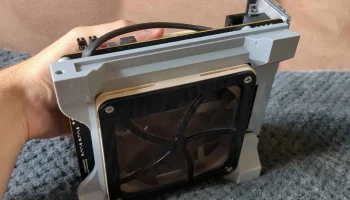

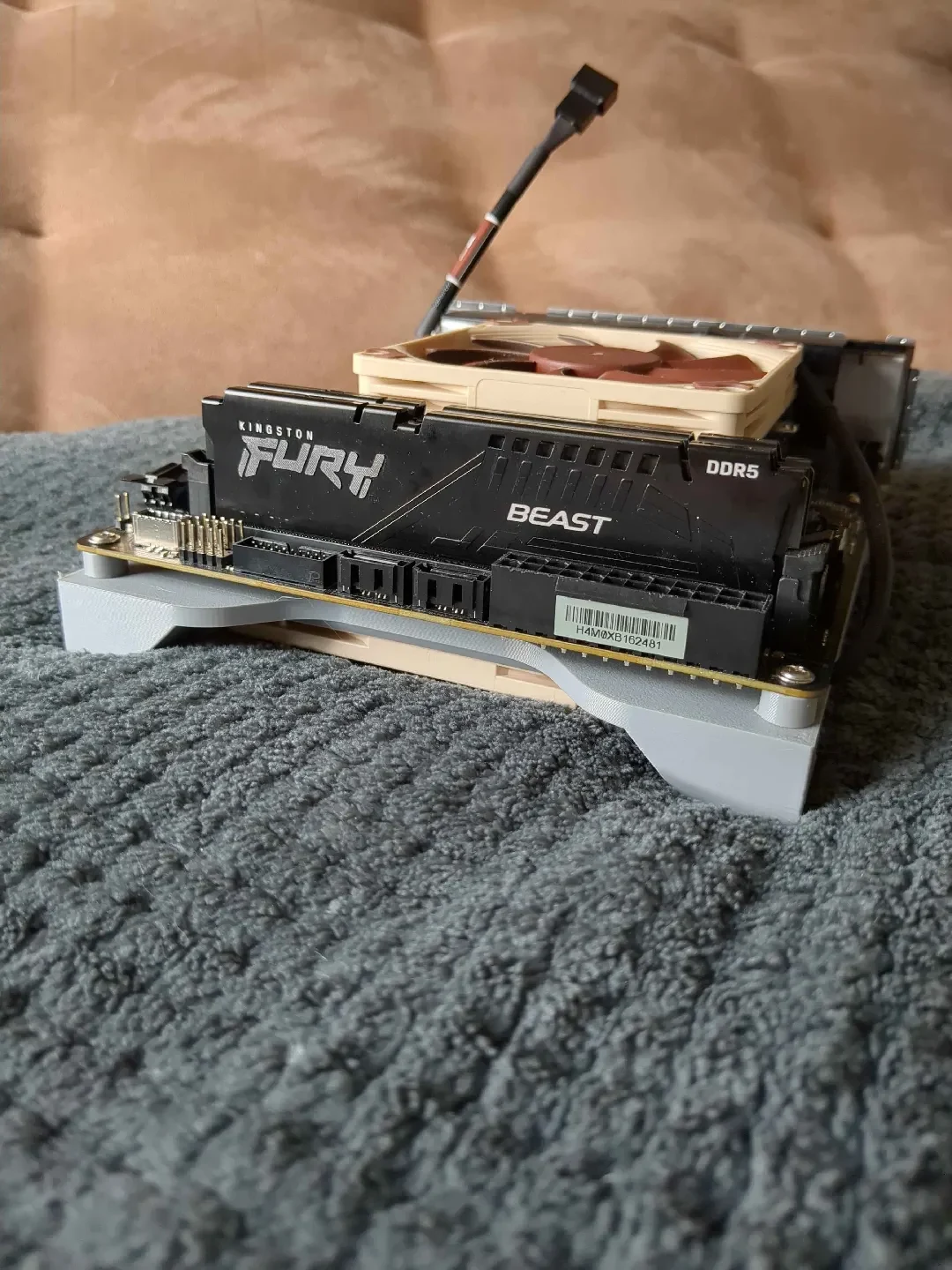

Независимый лоток для материнской платы: специальный лоток для материнской платы Mini-ITX с поддержкой 120-мм вентилятора. Этот лоток является съемным, что позволяет создавать альтернативные версии для компонентов разных размеров или конфигураций.
Легкий доступ к переднему вентилятору: на передней панели имеется магнитная ��истема крепления вентилятора, позволяющая быстро снимать и очищать его без использования инструментов.

Что вы распечатаете

Вам нужно будет распечатать все файлы .stl, представленные в этой загрузке, чтобы собрать весь корпус. Используемую нить вы выбираете сами, но для предлагаемого эстетического вида рекомендуется использовать розовый PLA, белый PLA и серый PETG.

Также доступен файл .3mf.

Требуемое оборудование

Необходимые инструменты
3D-принтер, способный печатать минимальный объем 208 x 208 x 208 мм.
Паяльник (для установки термофиксируемых вставок М3).
Отвертка, подходящая для используемых винтов (M3, винты для вентилятора ПК, винты для жесткого диска).
Материалы для сборки
Тип Компоненты Дополнительная информация Количество (рекомендуется)
Пластиковая роза из PLA Для акцентов или деталей (опционально) ~50 г
Пластик PLA Белый Для основного корпуса или контраста ~850г
Пластик PETG Серый Для структурной целостности и долговечности или альтернативной эстетики ~ 1,1 кг
Вставки M3x6 Термофиксируемые вставки Для прочных точек крепления 4x (для лотка материнской платы) + несколько дополнительных приспособлений.
Винты Винты М3 (длина по необходимости) Для крепления компонентов или панелей (если это предусмотрено конструкцией) ~4 шт. (проверьте совместимость с конструкцией)
Винты Винты для ПК-вентиляторов Для крепления вентиляторов к креплениям 18x
Винты Винты для 3,5-дюймового жесткого диска Для крепления жестких дисков (убедитесь, что у вас правильная длина) 8x (4 на каждый жесткий диск) или 12x (6 на каждый жесткий диск), в зависимости от ваших дисков.
Вентилятор 92 мм x 14 мм Вентилятор Для охлаждения основного корпуса (проверьте совместимость) 1x
Вентилятор 120 x 15 мм Вентилятор Для охлаждения лотка материнской платы 1x
Адаптер SATA Угловой адаптер Для кронштейнов с возможностью горячей замены 2x
Кабели Кабель SATA Для подключения накопителей к материнской плате приобретите кабели с небольшой головкой, чтобы они не касались печатных кронштейнов.
Материнская плата Материнская плата Mini-ITX Стандартный форм-фактор корпуса 1x
Максимальная высота процессорного кулера 40 мм Для обеспечения свободного пространства внутри корпуса с лотком и верхней панелью 1x
Блок питания Блок питания Flex-ATX Компактный форм-фактор, подходящий для сборок NAS 1x
Жесткие диски 3,5 дюйма Для хранения данных 2x
Кнопка Кнопка внешнего питания (12 мм) Для активации системы (12 1x
Клей-клей Клей, хорошо склеивающий пластик 1x
Сборка

После распечатки всего и наличия всего упомянутого выше мы можем начать сборку.

Шасси

Мы собираемся начать с самой большой печатной части проекта — шасси.

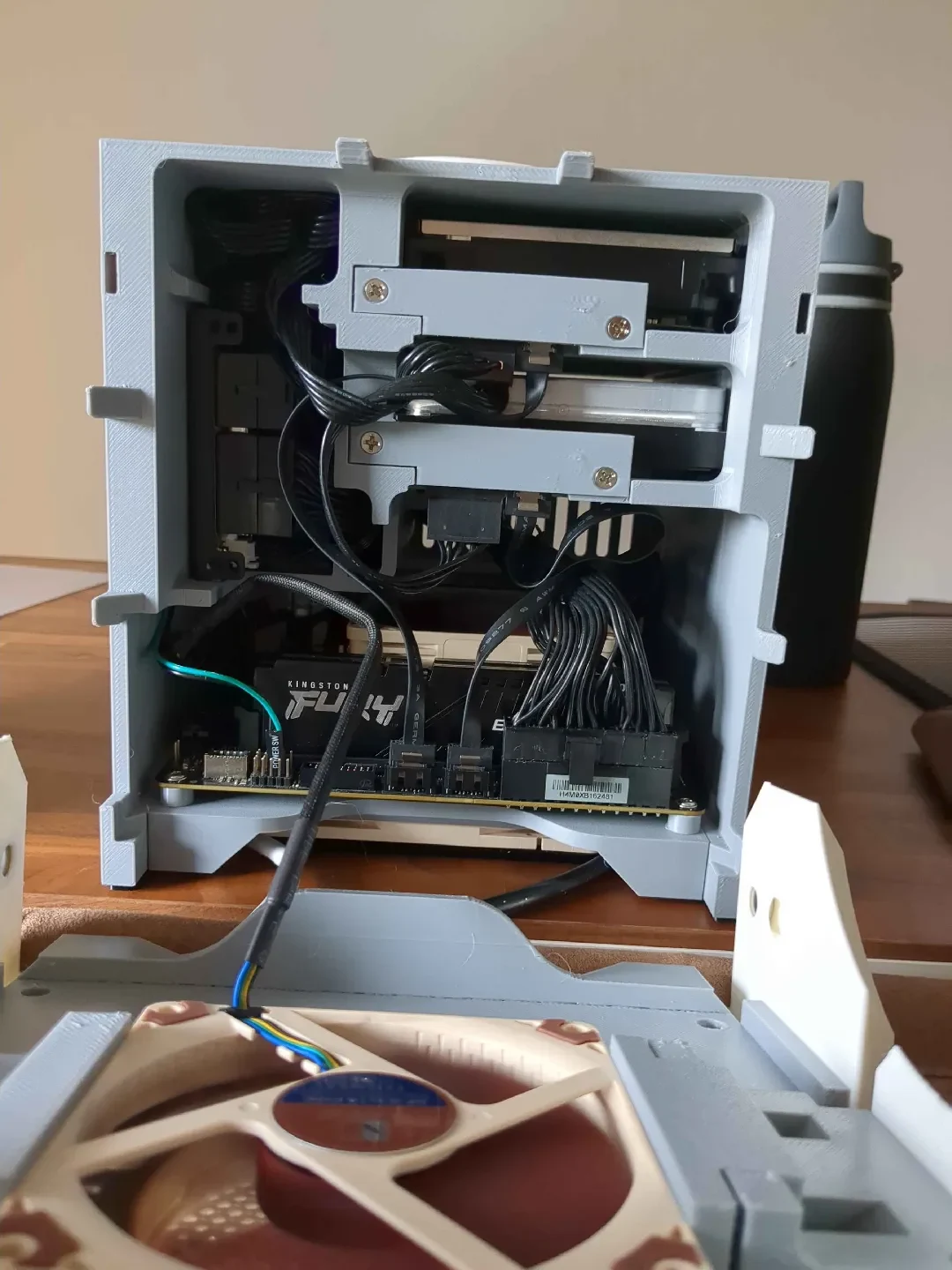

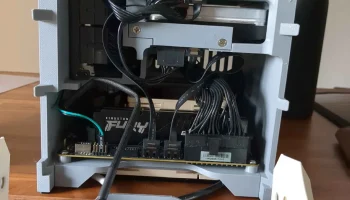

Задача 1 — функция горячей замены жесткого диска
Установите угловые кронштейны для ��есткого диска (2 кронштейна с двумя винтами для вентиляторов в каждом) (они защелкиваются) в адаптер и прикрутите его к корпусу.
Задача 2 — ножки ТПУ + вставка магнита
Прикрепите ножки ТПУ к нижней части корпуса и вставьте магниты в корпус. Вы можете вставить магниты внутрь, магнитные зажимы зафиксируются в детали после того, как вы вставите ее внутрь.
Задача 3 — Кнопка питания
Установите адаптер кнопки в задней част�� корпуса.
Конечно, кнопку можно изменить, чтобы подогнать ее под нужный размер.
Кнопка нажата с усилием
