Соединитель труб из ПТФЭ с муфтой........

Это ремикс моего адаптера-клона BMG.

https://www.printables.com/model/198386-bmg-clone-adapter

соединитель для труб из ПТФЭ с использованием соединителя для труб из ПТФЭ cr-10.

вы сможете соединить две обычные трубки из ПТФЭ/Козерога или смесь этих трубок.

информация:-

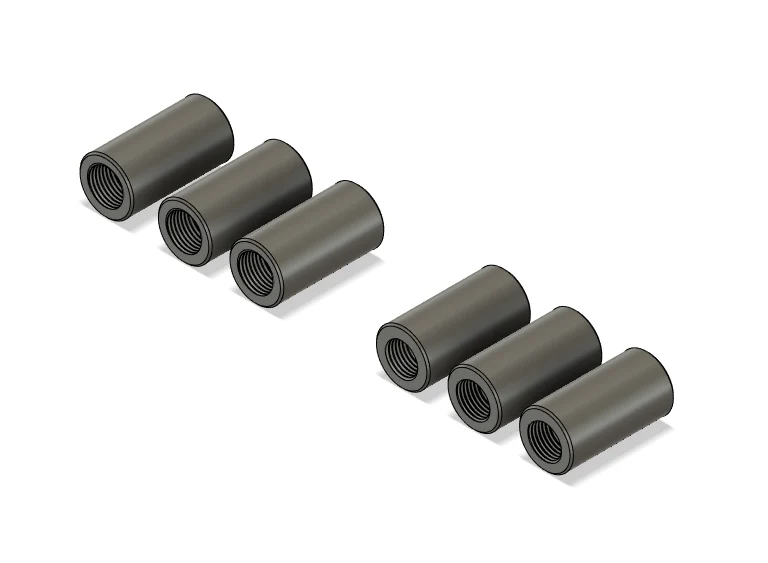

Я загрузил 5 деталей одной и той же конструкции с разными размерами. Мне подошла Т = резьба 11 мм и PTFE = отверстие для трубки 5 мм.

Я добавил другие измерения, помимо этого, в том числе:

Т11-птфэ5.5

Т11-птфэ4.3

Т10-птфэ5,5

Т10-птфэ5

Т10-птфэ4.3

пожалуйста, используйте то, что соответствует вашим потребностям.

пожалуйста, ИСПОЛЬЗУЙТЕ ЕГО С КАТИОНОМ И НА СВОЙ СТРАХ И РИСК.

если он напечатан неправильно, он может выйти из строя, и, пожалуйста, нанесите двухкомпонентную эпоксидную смолу на резьбовую часть, чтобы закрепить ее более надежно, кроме того, что у меня все работает отлично.

Инструкция:-

1- Убедитесь, что у вас есть четкий разрез, где вы хотите соединить эти трубки.

2- Вставьте первую трубку только на половину (отметка 26 мм, затем вставьте ее до отметки).

3- Вставьте вторую трубку, другую половину, и убедитесь, что вы надавили на нее немного больше (НЕ на две), чтобы убедиться, что обе трубки соединяются без проблем.

4- Убедитесь, что ничто не касается соединителей или чего-либо, что может помешать вам приклеить ленту (ленточная часть не обязательна, это на всякий случай).

Настройки печати

Бренд принтера:

Моноцена

Принтер:

Выберите Мини

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2625

Заполнение:

22%

Нить: PLA 1,75 мм, синяя.

При��ечания:

Если вы хотите поместить это в отапливаемую камеру, рассмотрите возможность печати из АБС-пластика со 100% заполнением или 22% с 5 стенками (2 мм).

для опор, соприкасающихся с рабочей пластиной, этого должно быть достаточно.

Категория: 3D-печать
