Радиус датчика 1-10 мм

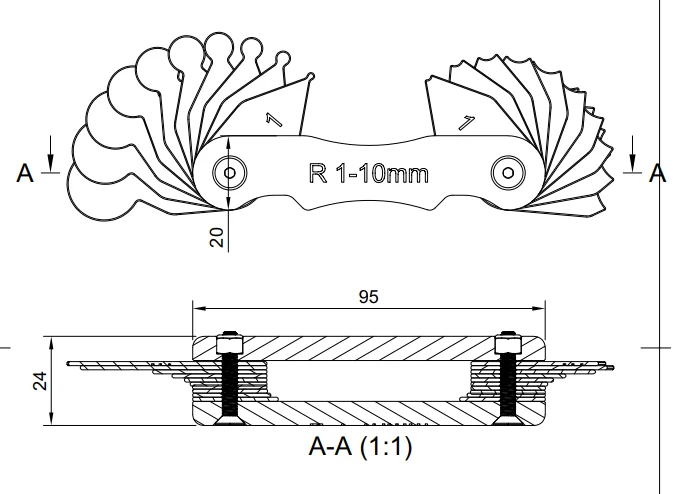

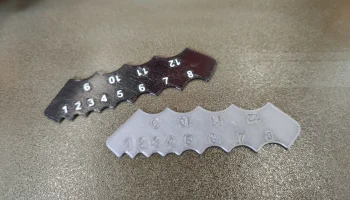

Радиусный измерительный прибор для измерения внутренних и внешних скруглений различных деталей.

Другие датчики радиуса:

11-30 мм — https://www.printables.com/model/380852-radius-gauge-11-30mm

31-50 мм — https://www.printables.com/model/394652-radius-gauge-31-50mm

Сборка:

Для метрики:

2 винта с потайной головкой M4x25
2 гайки M4 (предпочтительно нейлок)

Для Империала:

2x #6 — 1 дюймовый крепежный винт
2 гайки №6 (предпочтительно нейлок)
ПРИМЕЧАНИЕ. Я не проверял их лично, поэтому, если кто-то будет печатать британские модели, дайте мне знать, если понадобятся какие-либо корректировки.

Ленивый способ:

Кольцо для ключей или веревка, чтобы скрепить все вместе

Печать:

0,2мм первый слой
Остальное 0,15 мм
Используйте поля для самых маленьких, если кончик не прилипает должным образом. Побольше должно подойти
Если вы планируете использовать подвесную пластину в инструменте, не забудьте распечатать 2 из них, чтобы сборка работала правильно.

Редакции
Ред. Дата изменения
2 Добавлен британский крепеж, модель подвесной пластины, некоторые изменения допусков для метрических моделей. 24 января 2023 г.
