ЭТОТ ПРОЕКТ НАХОДИТСЯ НА ПАУЗЕ

У меня просто сейчас больше нет времени. Я регулярно получаю сообщения от некоторых из вас по поводу исходных файлов. Поэтому я выпустил их в zip-архиве под названием «Исходный код» как .ipt (Autodesk Investor) и .stp.

Прямо сейчас я планирую создать носимую версию, которая будет немного уменьшена, поэтому вам понадобится «Удлинитель» для ног и рук… Посмотрим, когда я найду время для завершения этого проекта....

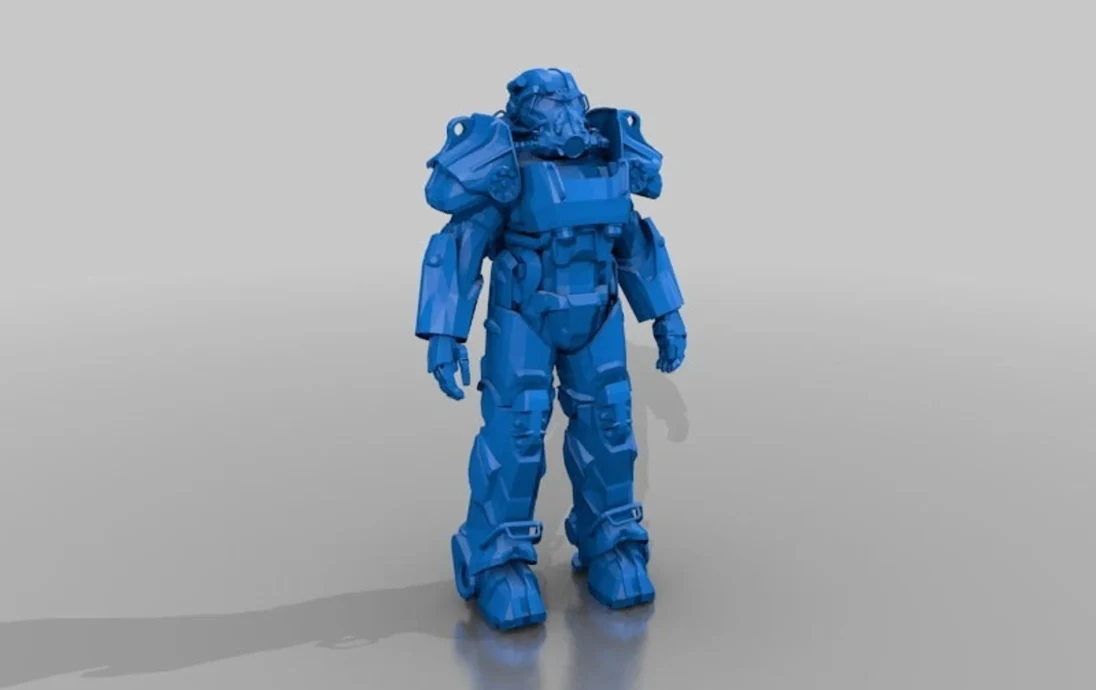

Я хочу построить/моделировать полную силовую броню из Fallout 4 — потому что это большой проект со множеством проблем. Для первых моделей я просто брал непосредственно игровые модели. Задействовано множество областей — не только 3D/CAD-моделирование, но и робототехника (ручная работа, механизм открывания рамы) и некоторые части общих механических процессов (например, полная сборка ног). План состоит в том, чтобы позволить руке вращаться примерно на 180°.

Веселиться.

ОБНОВЛЕНИЕ 19.12.2016
Я только что загрузил почти финальную версию раздачи. Теперь у него есть 2 крепления для шаговых двигателей 28BYJ-48 внутри ладони для управления пальцами — я планирую использовать одно для большого пальца, а другое для остальных четырех пальцев. Я напечатал первый прототип и обнаружил, что напечатанн��е мной соединения (100% заполнение) были слишком жесткими.
Еще я добавил первую часть обновления 0.5 — нижний рычаг. У него есть все детали для вращения запястья (включая 2 дополнительных крепления двигателя 28BYJ-48), но путь вверх по руке еще не завершен.

ОБНОВЛЕНИЕ 02.02.2016
Для всех, кому интересно, что я имею в виду: я только что загрузил версию руки с большими допусками.

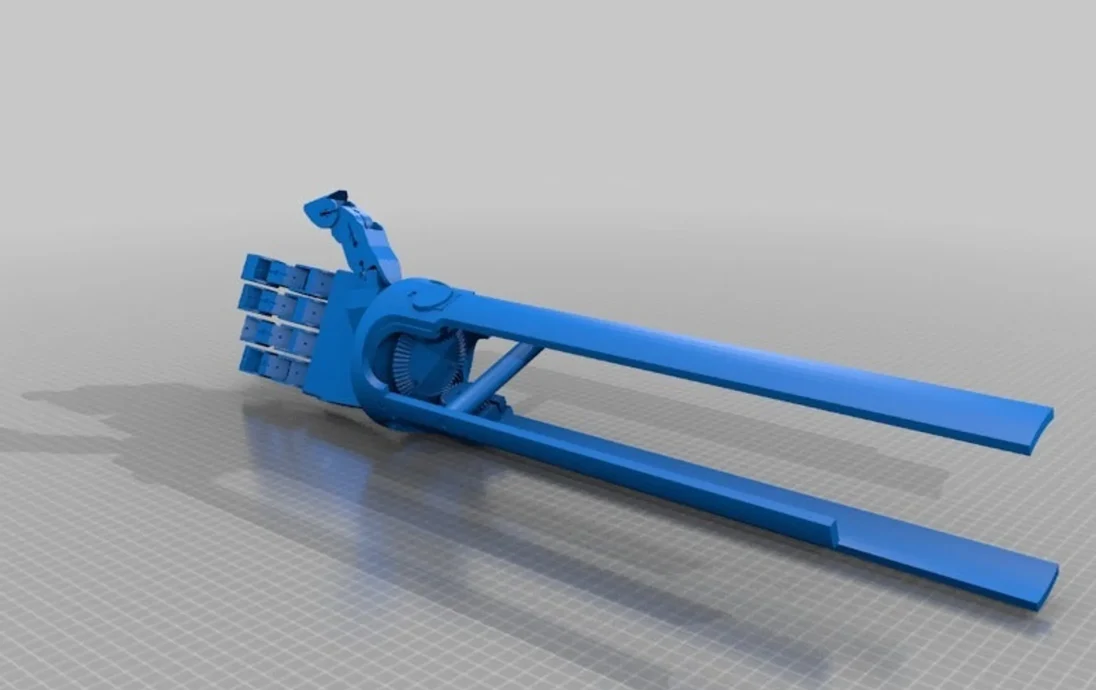

Также я перезапускаю секцию предплечья с нуля (снова) — я работаю над механизмом вращения руки и загрузил изображение, как может выглядеть окончательная версия.
В этой конструкции три маленькие шестерни (только одна будет приводиться в движение шаговым двигателем) также центрируют ручную часть относительно нижнего рычага.

ОБНОВЛЕНИЕ 0.4 08.01.2016
Я только что закончил первую версию (правой) руки. Благодарности людям, которые меня вдохновили, упомянуты в последнем обновлении. Я реорганизовал папку загрузок и добавил все старые файлы в архив «LEGACY». Самая последняя версия содержит только руку (версия 0.4), которую я создаю с нуля.
Для сборки вам понадобятся детали 001, 002 и 003 (указательный+безымянный палец) две и деталь 015 (соединение — необходимо напечатать на гибкой нити) пятнадцать раз. Часть 016 (форма) предназначена для тех людей, которые не могут печатать с помощью гибкой нити и вместо этого хотят создавать соединения с помощью силикона.
Также вам понадобится какой-нибудь шнур для приведения в действие пальцев, размер отверстий 2 мм — я бы посоветовал нейлоновый или рыболовный шнур. Запястье предназначено для крепления к предплечью двумя винтами с шестигранной головкой M8.
Я еще не распечатал руку — если хотите, сначала распечатайте один палец и суставы, чтобы проверить, действительно ли это работает. Я переделал некоторые детали для увеличения допусков во всех соединениях.
Следующий пункт на повестке дня: нижний рычаг.

ОБНОВЛЕНИЕ 27.12.2015
Работа над роботизированной рукой идет медленно — но я решил пойти примерно так:
http://www.thingiverse.com/thing:242639

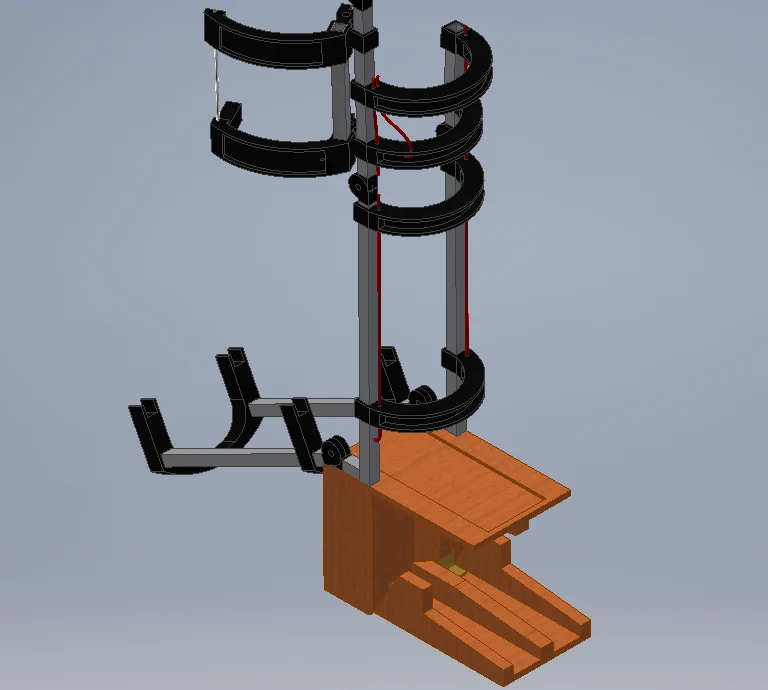

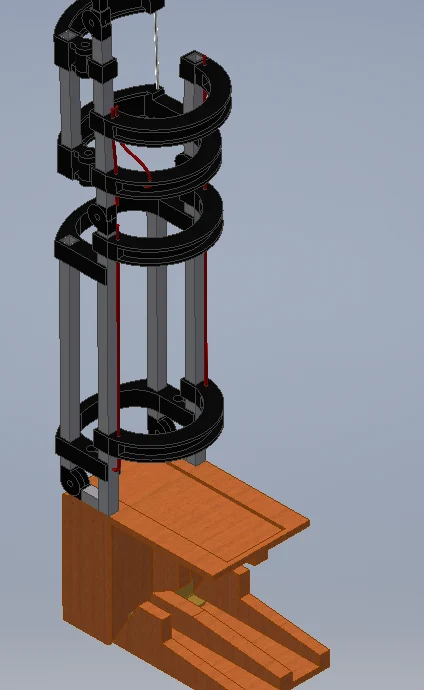

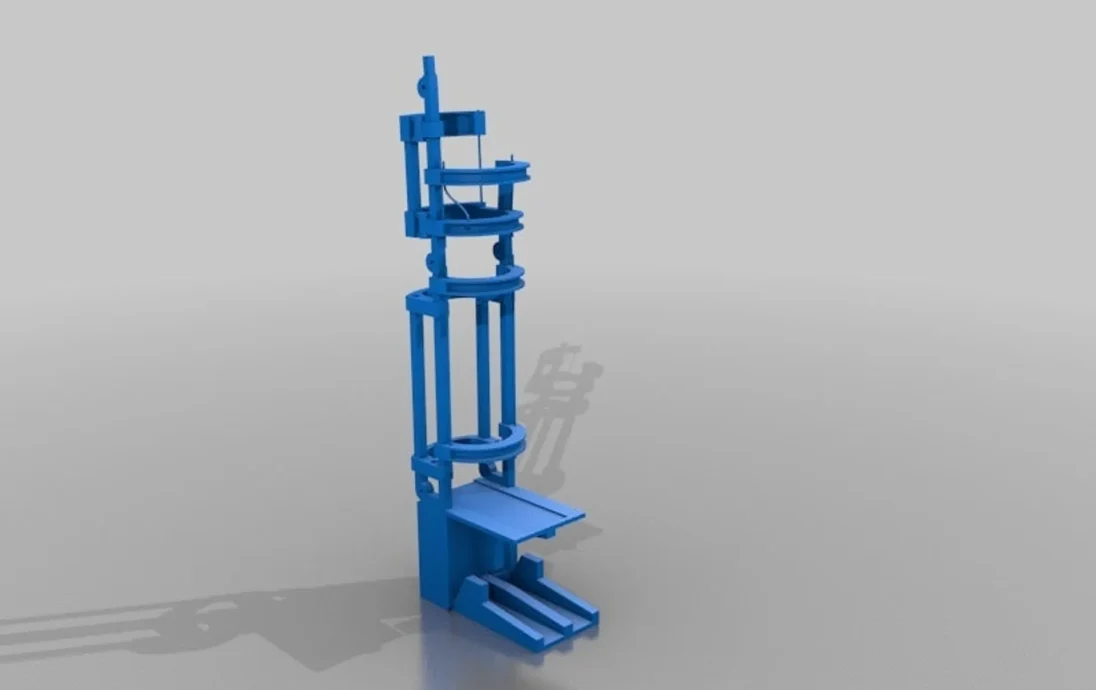

На данный момент я добавил грубую модель и изображение концепции, которую собираюсь построить для ног. После долгих раздумий я не смог реализовать это только с печатными деталями. Поэтому я спроектировал ножки из дерева и добавил «скелет» из алюминиевых профилей и напечатанных распорок. Механизм открывания нижних и верхних ножек приводится в действие тросами Боудена.
С уважением XRobots за вдохновение — посетите его сайт:
http://xrobots.co.uk/
Я добавил почти окончательную версию раздачи. Сейчас я в основном работаю над нижней частью руки (которая, вероятно, не будет иметь ничего общего с оригинальной рамой, менее детализированной, более практичной для крепления некоторой брони и размещения сервоприводов и монтажной платы для управления движением руки).

АЛЬФА/Превью 0.4 25.11.2015
Эта предварительная версия содержит только части правой руки (бронезащитный каркас робота). Деталь 003 — полная сборка рук, 004 — нижняя часть руки, 004a-004k — все части руки, а детали 005 и 006 — па.
