Панно с принтом - ножки

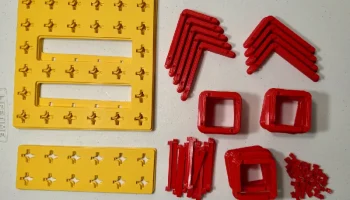

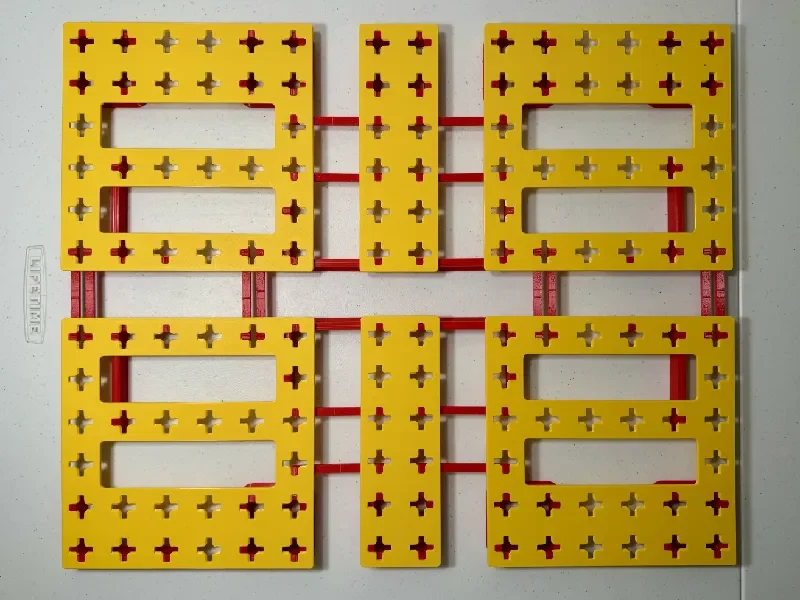

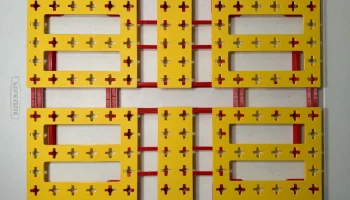

В этом проекте добавлены ножки, которые соединяются с панелями из исходного проекта, что позволяет создавать платформы и другие приподнятые конструкции. Я использовал их, чтобы сделать приподнятую платформу для морозильника.

Советы по печати
Ноги

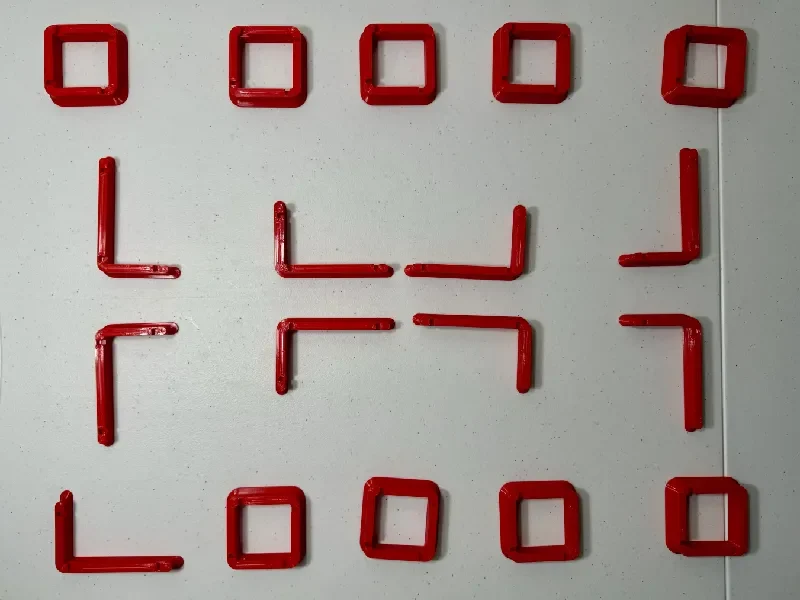

Я печатал из PETG с соплом 0,6 мм. Я установил высоту слоя 0,32 мм и 3 периметра для дополнительной прочности. Оглядываясь назад, можно сказать, что 2 периметра и 5% кубического заполнения должны быть достаточно прочными и сэкономить немного нити. Концентрические узоры заполнения сверху и снизу печатаются плавно и выглядят элегантно. Переверните ножки L-образной формы в слайсере, чтобы на фотографиях получились «зеркальные» ножки.

Разъемы

Я печатал из PETG с соплом 0,4 мм. Я установил высоту слоя 0,2 мм и периметр 4, что фактически обеспечило сплошное заполнение.

Предупреждения

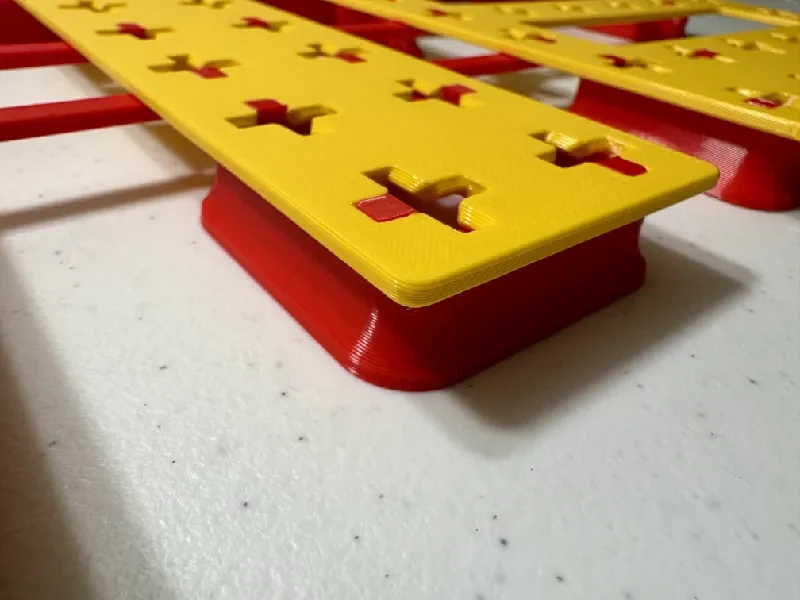

Этот разъем имеет меньше точек контакта, чем обычные разъемы, поэтому необходимо настроить ширину, чтобы обеспечить плотное прилегание. Масштабируйте ширину, как показано ниже, и делайте пробные отпечатки, пока не найдете размер, для которого потребуется инструмент, помогающий вставить разъемы. Если вы можете легко вставить разъемы вручную, значит, они слишком свободны! На ножке имеется небольшая фаска для облегчения сборки.

Если вы поддерживаете тяжелый вес на больших панелях, обязательно поддерживайте всю поверхность. Если поддерживать только края, панели могут провиснуть или сломаться.

Потенциальные улучшения

Я включил исходный файл дизайна Fusion360, чтобы вы могли изменять и улучшать ножки.

Дополнительные размеры были бы не лишними.
Я добавил только те позиции разъемов, которые необходимы для моего приложения. Дополнительные позиции позволят создать более гибкую планировку.
Атрибуция

Спасибо 3D Printy за создание этой замечательной системы! Я сохранил их лицензию CC-BY для совместимости.

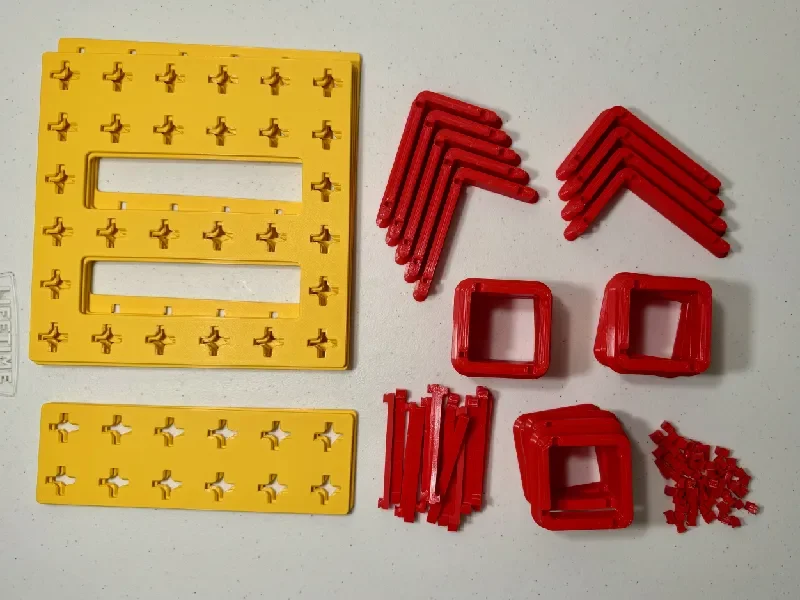

Также на фото (но не использовался при создании данной модели) эт��т разъем.

Извинения

Прошу прощения за яркие цвета на фотографиях. Я использовал старую нить.

Журнал изменений

21.07.2024 Версии 7+ шаблона не ломаются при изменении высоты. Протестировано на высоте от 10 мм до 200 мм.
