Велосипедные фонари Sigma Aura, улучшенное крепление

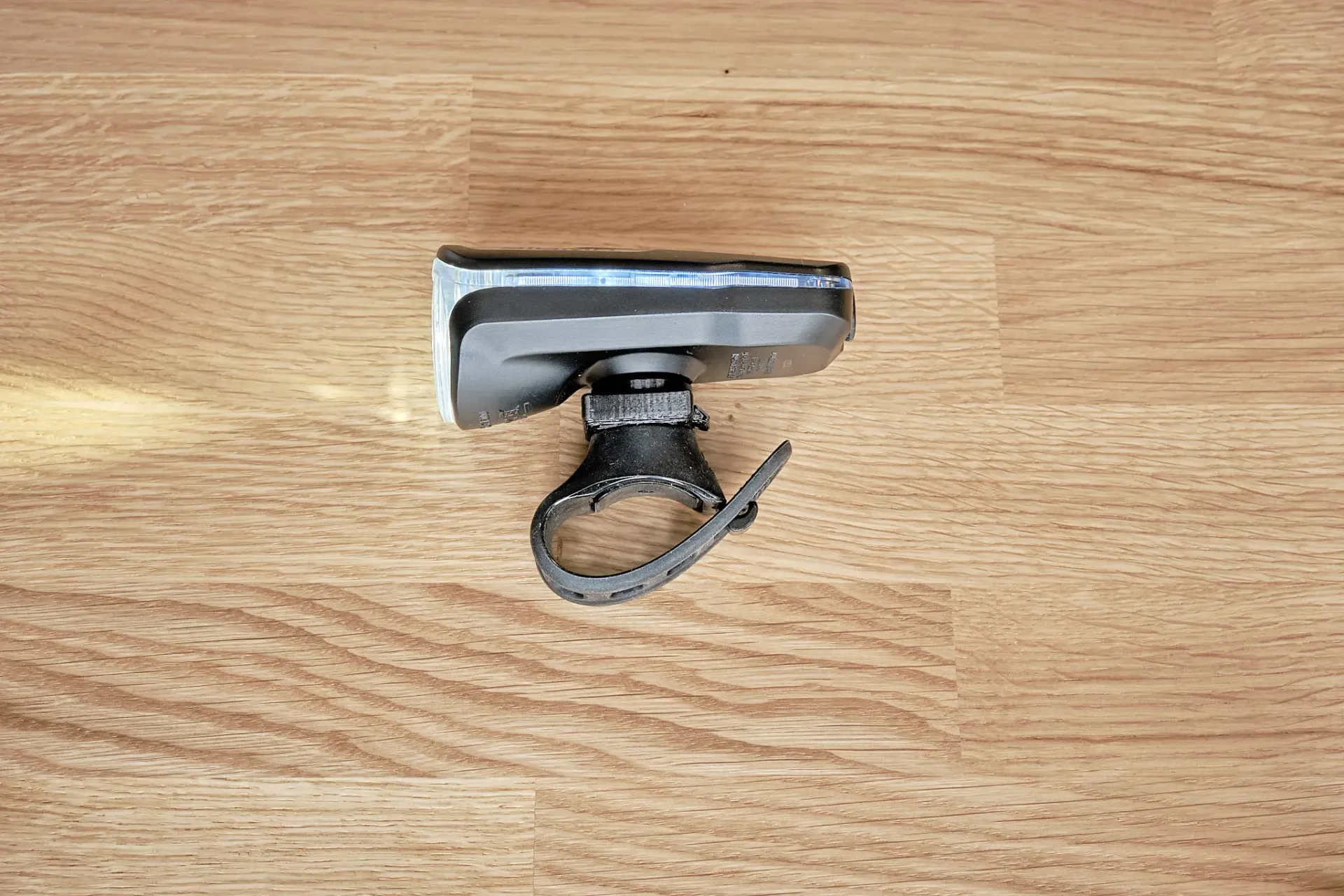

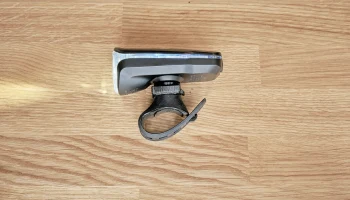

Вас когда-нибудь раздражало крепление, которое прилагалось к вашим красивым и ярким велосипедным фонарям Sigma Aura? Вы просто не можете отсоединить фонарь от крепления, вместо этого вам нужно снять все крепление. Когда прикрепишь крепление, придется заново выравнивать свет, вздох...

Не отчаивайтесь — решение есть! Эта модель состоит из двух частей-переходников: одна часть крепится к лампе, другая — к оригинальному креплению. Теперь крепление может оставаться зафиксированным на вашем велосипеде. Два адаптера представляют собой новый и простой в использовании механизм скольжения, позволяющий быстро прикреплять и отсоединять фонари. Самое приятное: вы можете распечатать все это за 30 минут.

Примечание. Я тестировал это крепление с USB-фонариками Sigma Aura 80, купленными в 2022 году, и USB-фонарями Sigma Auro 60, купленными в 2021 году. Я не могу гарантировать, что адаптеры подойдут к другим фонарям Sigma Aura или будущим версиям. Если вы попробуете, сообщите мне, поддерживается ли ваша версия или ревизия.

Части

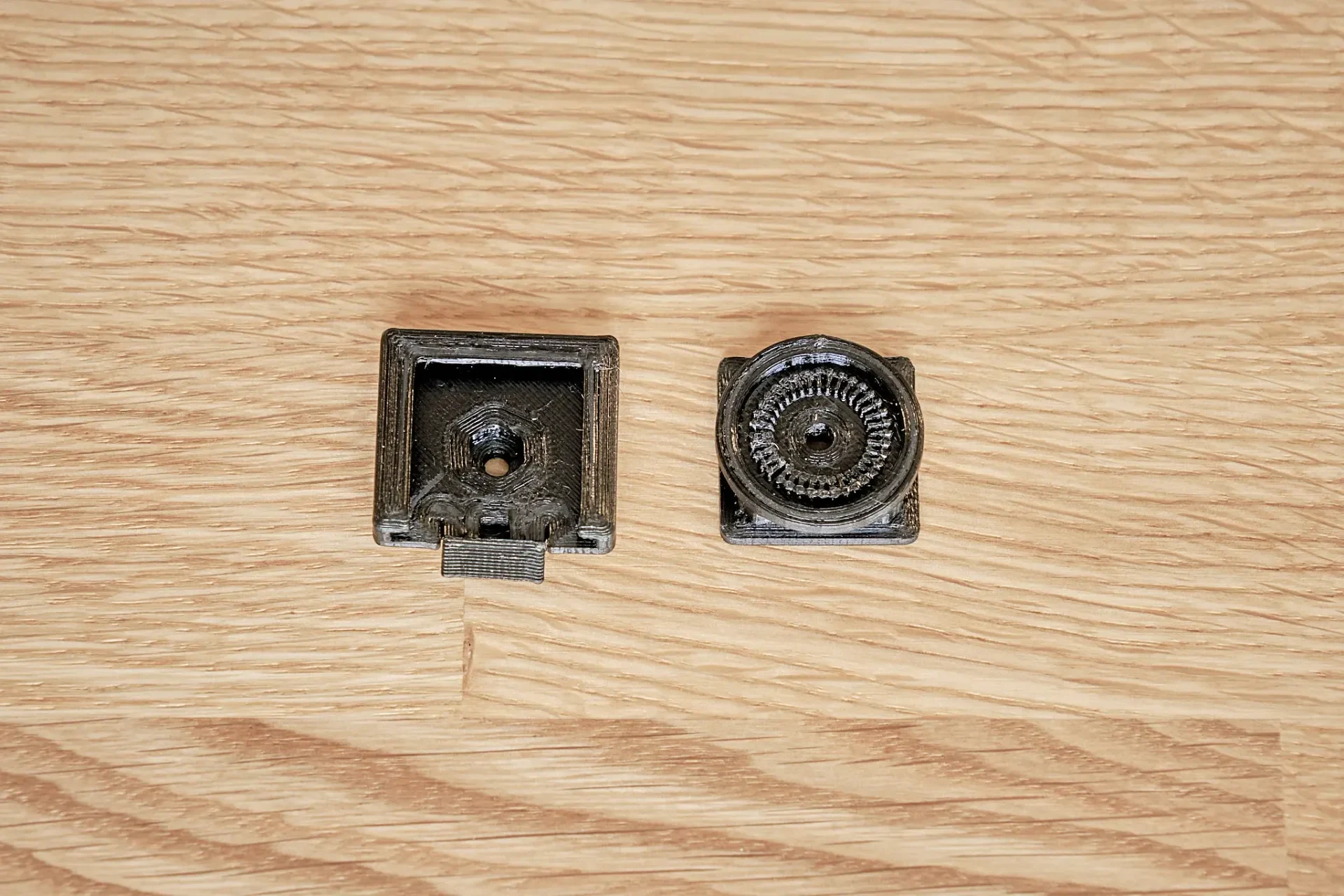

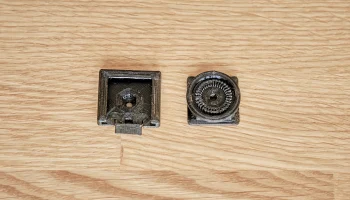

Печать состоит из двух частей:

Адаптер лампы: крепится к светильнику

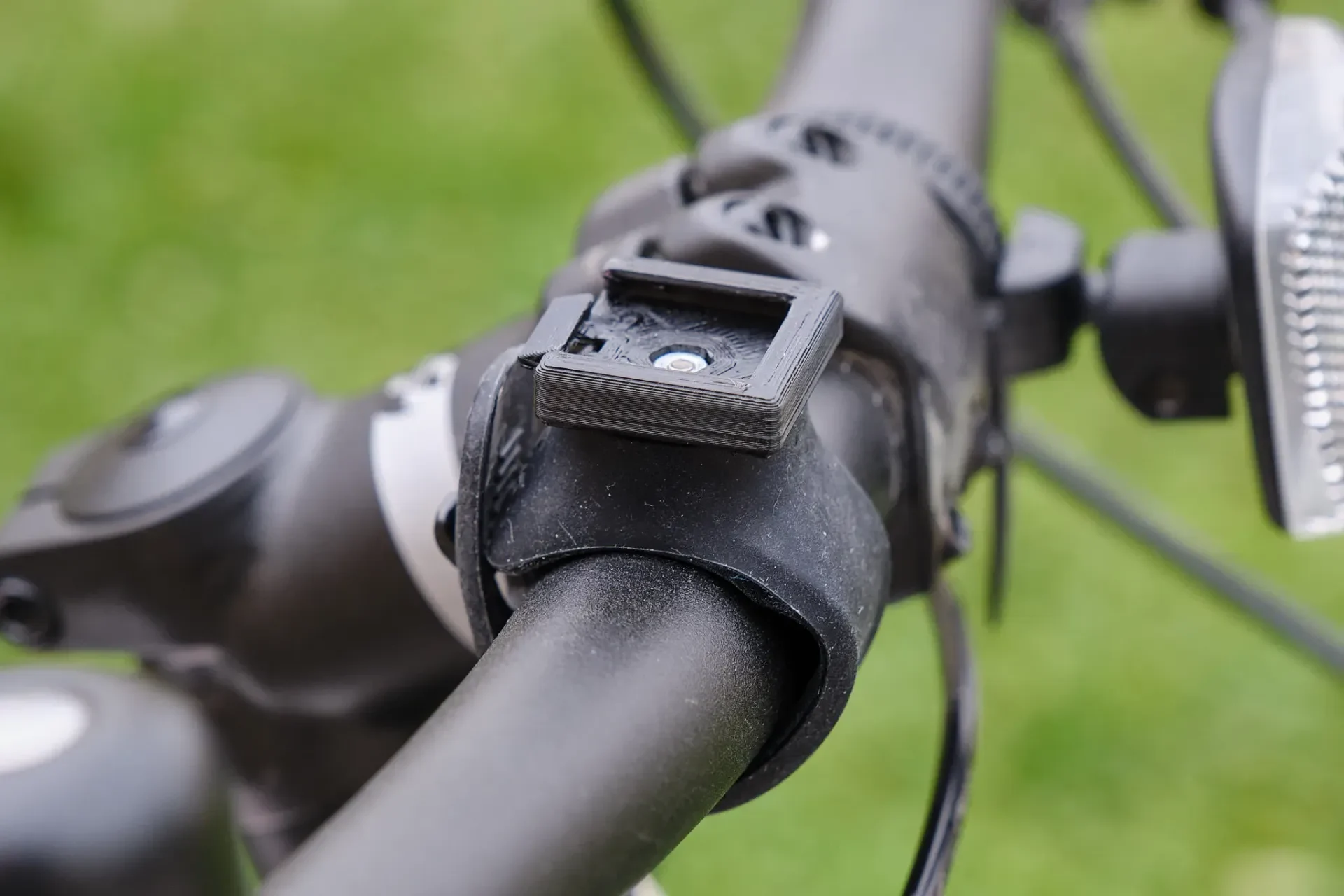

Адаптер крепления: крепится к оригинальному креплению на руле.
Установка
Необходимые материалы:
оригинальное крепление Sigma Aura
Винт M3 x 10 мм
Гайка М3
Инструкции:
Снимите оригинальное крепление с фонарей.
Прикрепите адаптер лампы к лампе под нужным углом с помощью винта M3. Головка винта должна войти в адаптер лампы.
Вставьте гайку М3 в шестиугольное отверстие переходника крепления.
Прикрепите оригинальное крепление к адаптеру крепления, вкрутив оригинальный винт в гайку М3. Выбирайте ракурс по своему вкусу.

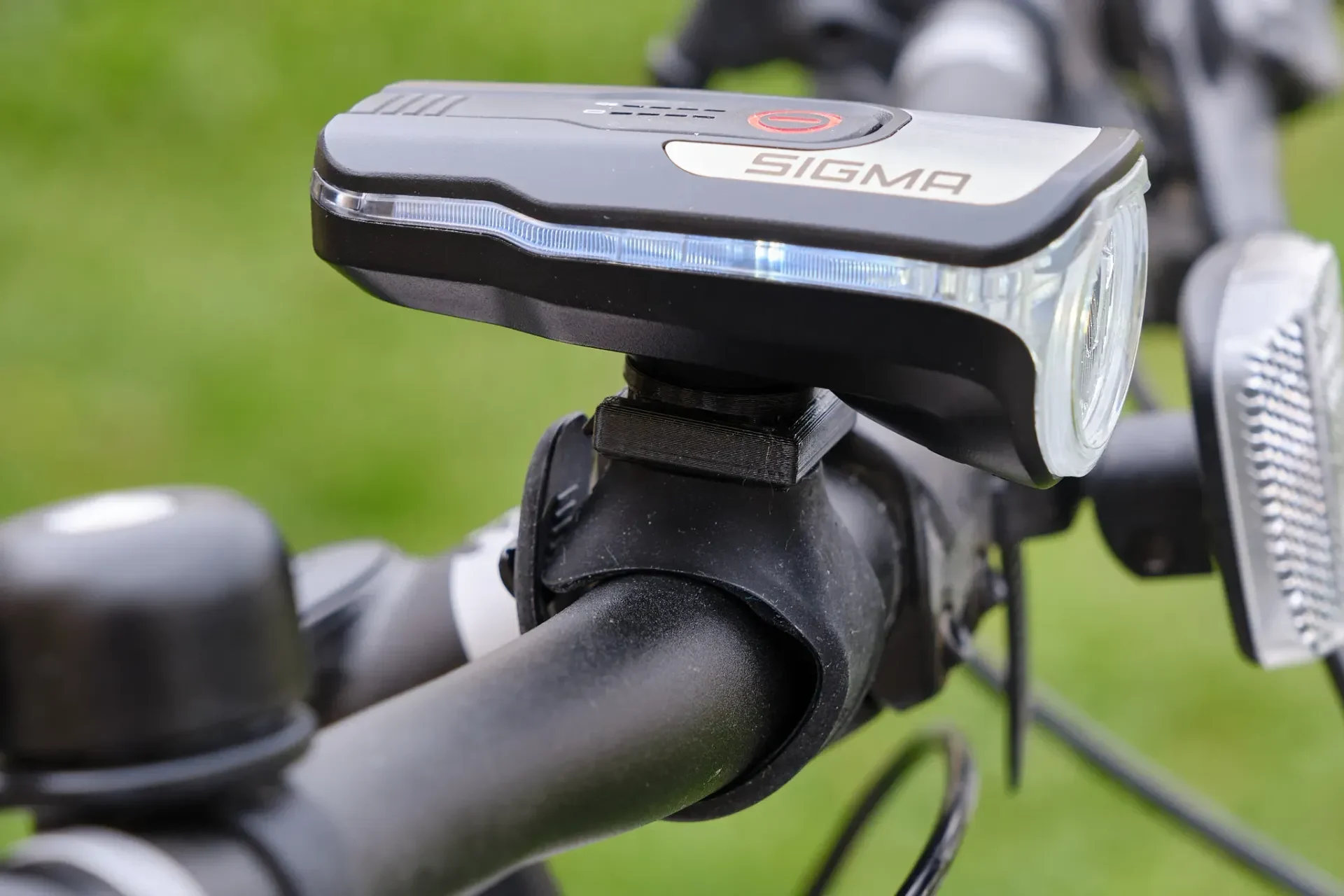

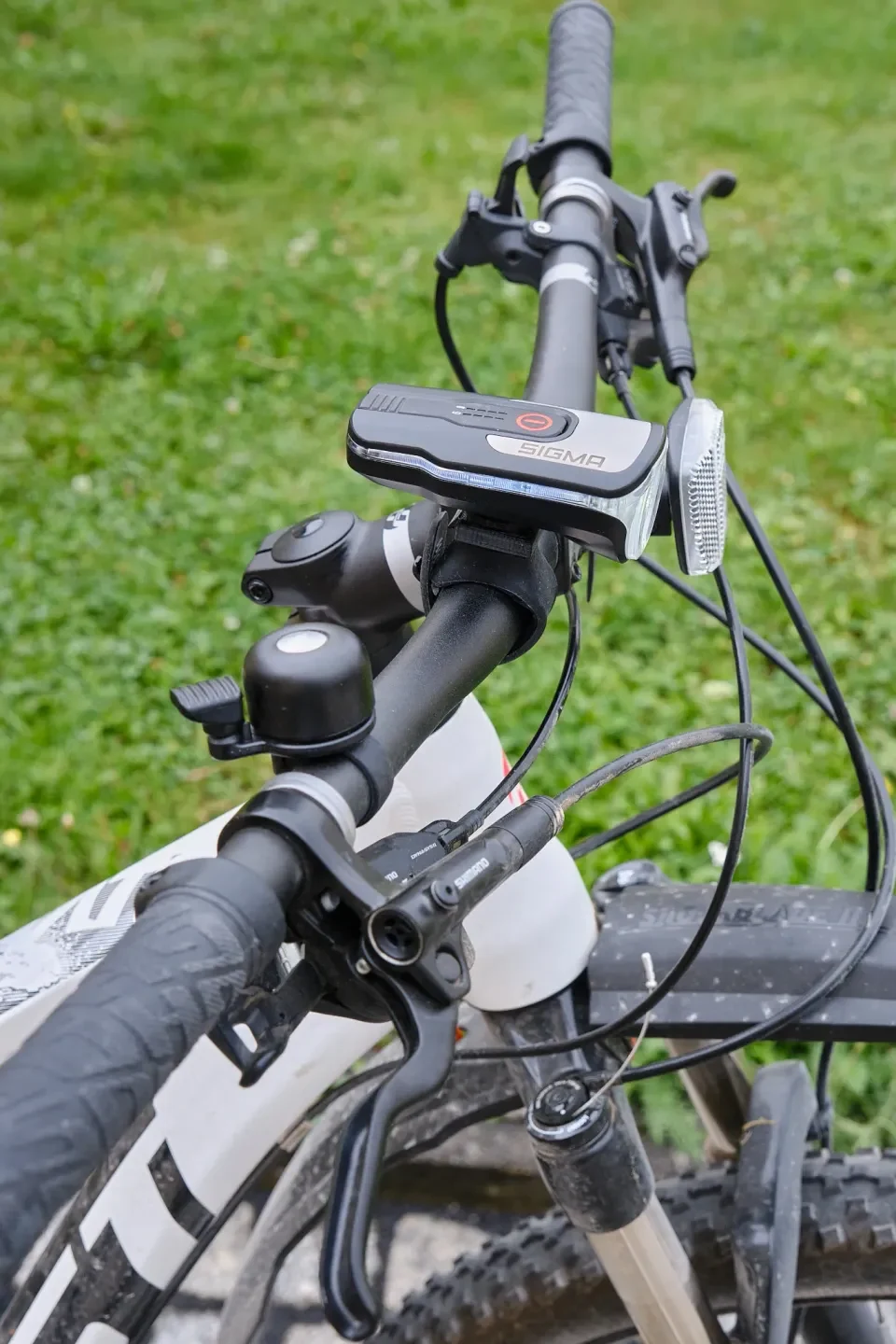

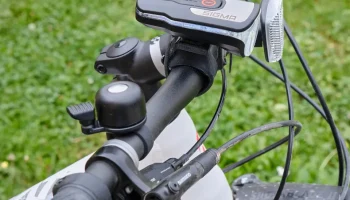

Все готово! Теперь вы можете вставлять и снимать лампу с крепления, которое останется прикрепленным к велосипеду.

Советы по печати

Вероятно, это не ��удет вашей первой 3D-печатью, потому что вам нужно знать настройки слайсера, чтобы правильно получить допуски и опорные конструкции. С другой стороны, это может быть полезно для метода проб и ошибок, потому что это действительно быстрая печать.

Вам нужно хорошо контролировать допуски печати, потому что два адаптера должны входить друг в друга и удерживаться на месте защелкивающимся замком.
Материал: Чтобы обеспечить гибкость механизма защелкивания, �� настоятельно рекомендую печатать из PETG. PETG также лучше подходит для изготовления предметов, предназначенных для использования на открытом воздухе.
Мои тестовые отпечатки были сделаны из PLA, который работает, но механизмы скольжения и защелкивания могут быстро изнашиваться. Попробуйте, если не возражаете.
Заполнение и стены: Детали должны быть прочными, поэтому я рекомендую толстые стены (6 линий) и плотное заполнение (70 %), обеспечивающее прочность во всех направлениях (например, кубический узор).
Опоры: Эта модель имеет некоторые выступы: Вы можете распечатать адаптер лампы без подставок, но я рекомендую подставки для адаптера крепления. Вам нужны только опоры, которые касаются рабочей пластины, и я добился хороших результатов с помощью шаблона опоры Cura «Зигзаг». Плотность опоры 15 % должна обеспечить достаточную поддержку для выступов.
Специальные настройки: Cura нарезает некоторые горизонтальные слои неравномерно, поэтому я рекомендую установить исключительный допуск на нарезку, что должно дать красивые и ровные горизонтальные поверхности.
Ориентация файлов STL уже является рекомендуемой для печати, поэтому вам не нужно поворачивать модели.
Время печати: 13 минут для адаптера лампы, 19 минут для адаптера крепления.
Обзор настроек Cura

Это мои рекомендуемые настройки для Cura. Пожалуйста, адаптируйтесь к вашим потребностям и/или к вашему программному обеспечению слайсера.

Значение настройки
Количество линий стены 6
Плотность заполнения 70 %
Шаблон заполнения Кубический
Размещение опоры (только адаптер крепления), касающейся рабочей пластины
Плотность поддержки (только адаптер крепления) 15 %
Схема поддержки (только адаптер крепления) Зигзаг
Эксклюзивный допуск на нарезку
Цели дизайна
быстрое и легкое крепление и отсоединение без необходимости повторного выравнивания
повторное использование оригинального крепления для USB-фонарика Sigma Aura 80
пережить трудные тропы на горном велосипеде
небольшая толщина деталей переходника
сохранить механизм выравнивания угла
