еще один универсальный держатель для телефона на велосипеде

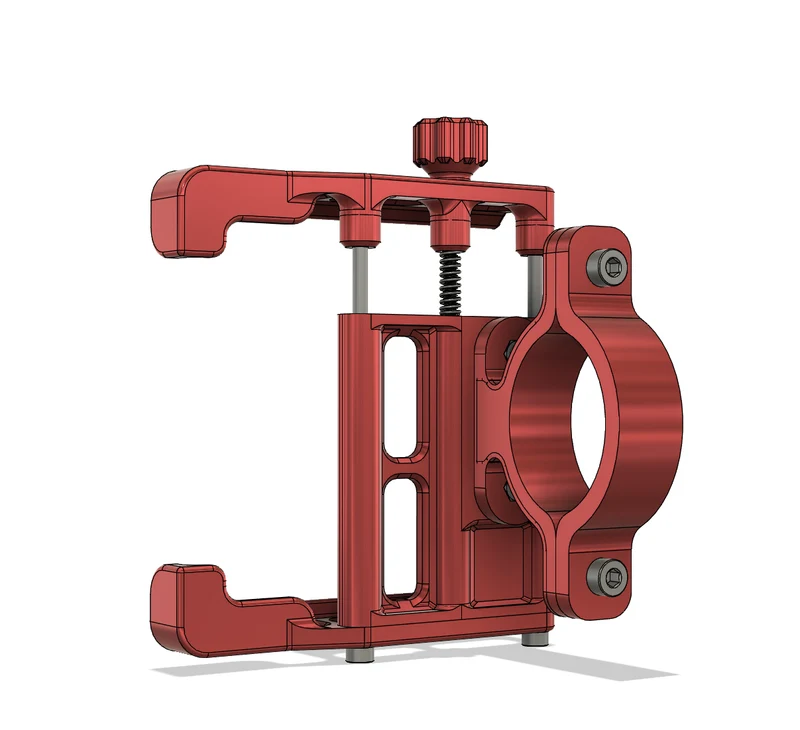

Я не знаю, почему я зациклился на держателе для телефона на велосипеде, меня пока не устраивает мой предыдущий дизайн, поэтому я делаю еще один. это короче, чем предыдущая конструкция, и в нем используется ручка m3 и стержень 3 мм.

Для сборки ручки максимальная длина винта с головкой m3, которую я обнаружил, составляет 35 мм. Если вы не можете получить винт без головки m3 и нейлоновую контргайку m3, используйте обычный винт с обычной гайкой m3 и используйте фиксатор резьбы (красный локтит) или суперклей, чтобы склеить винт и гайку. Если у вас длинный винт с накатанной головкой m3, вы можете не использовать ручку и использовать винт с накатанной головкой m3.

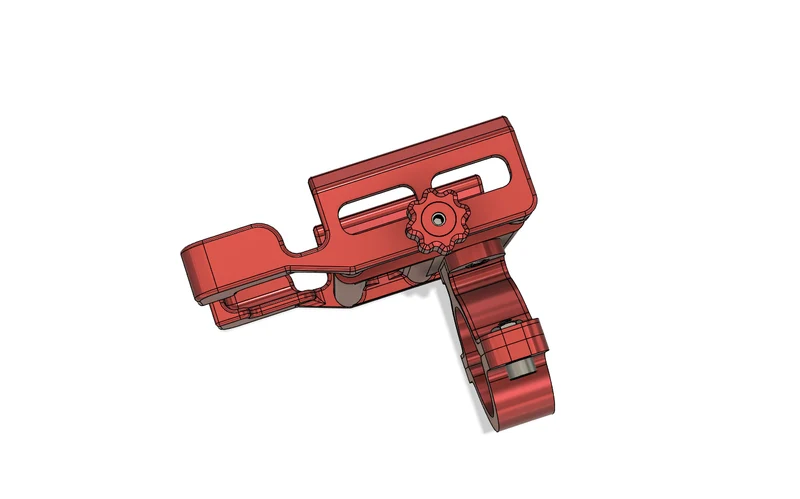

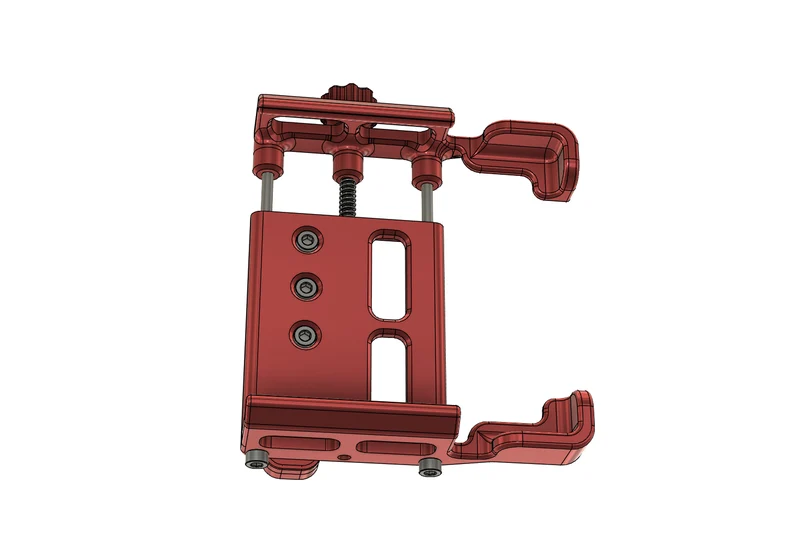

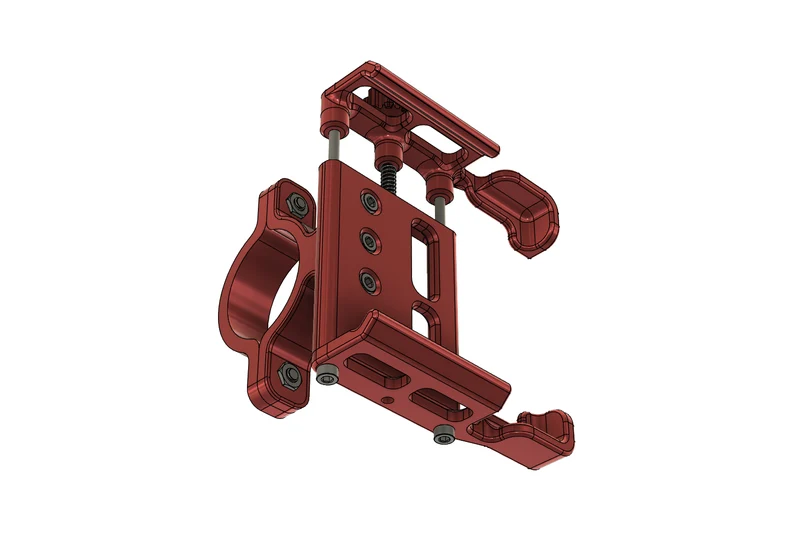

для крепления на руле используйте верхний зажим с одним винтом, а 3 винта используются для крепления подъемника выноса выноса.

Общий вес 55 грамм, вес может варьироваться в зависимости от варианта печати и выбранного оборудования.

оставьте комментарий к любой проблеме и опубликуйте сообщение, если оно вам нравится.

Спецификация:

Гладкий стержень/вал толщиной 3 мм подойдет из любого материала.
1 нейлоновая контргайка m3 (можно использовать обычную гайку m3, но использовать фиксатор резьбы или суперклей)
Винт m3x50 или винт без головки m3x35 (при использовании m3x50 отрежьте головку болгаркой)
6шт винт m3x10
3-6 шт. 3 мм термофиксирующая вставка, наруж��ый диаметр 4,2, высота макс. 5 мм
2шт гайка м4
2 винта M4x10-15 (зависит от того, куда вы его крепите)
Пружина с внутренним диаметром 3-4 мм или силиконовая прокладка (опционально, предотвращает дребезжание при использовании без телефона)

Используйте прочную нить, например ABS/ASA, но подойдет и PLA. Высота слоя 0,3. поддержка не требуется.

ориентация печати:
