Обновление: я добавил пластины для софтбоксов с паузами для ручного изменения цвета, что позволяет печатать их без AMS!

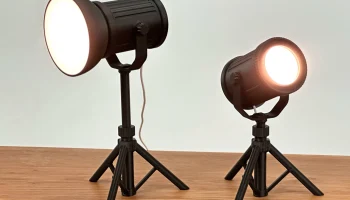

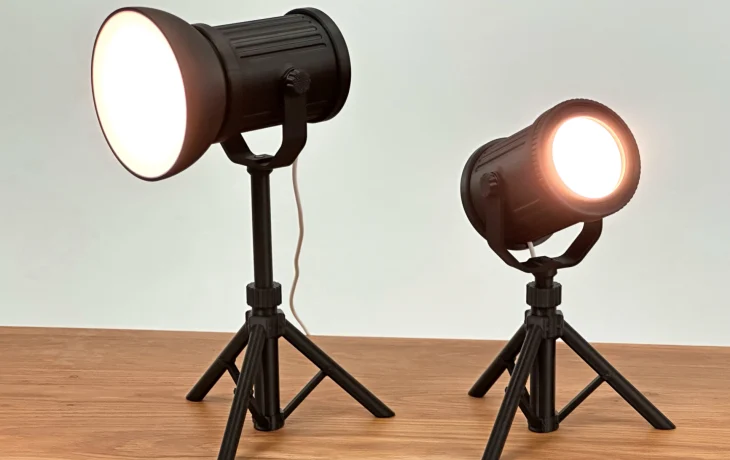

Превратите плату со светодиодами с али-экспресс в этот очаровательный мини студийный прожектор! Он станет отличной декоративной лампой или действительно полезным светом для съемки небольших предметов!

Никаких дополнительных деталей не требуется — только комплект светодиодной лампы!

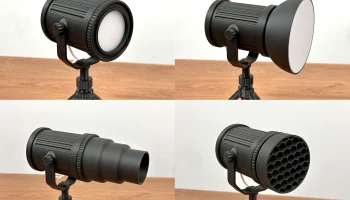

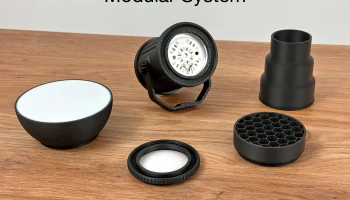

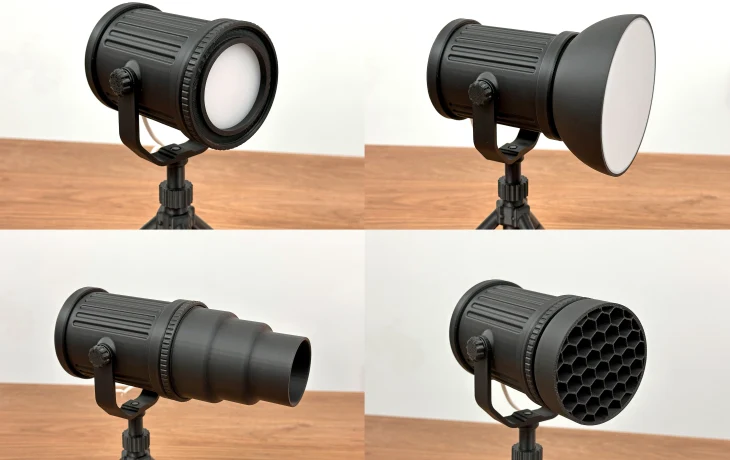

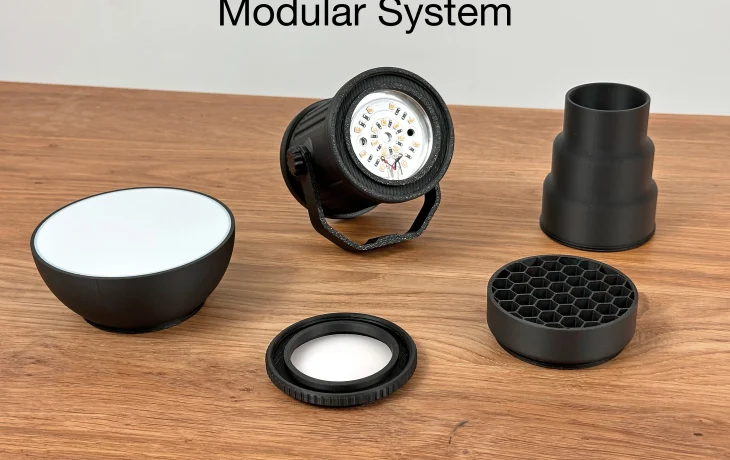

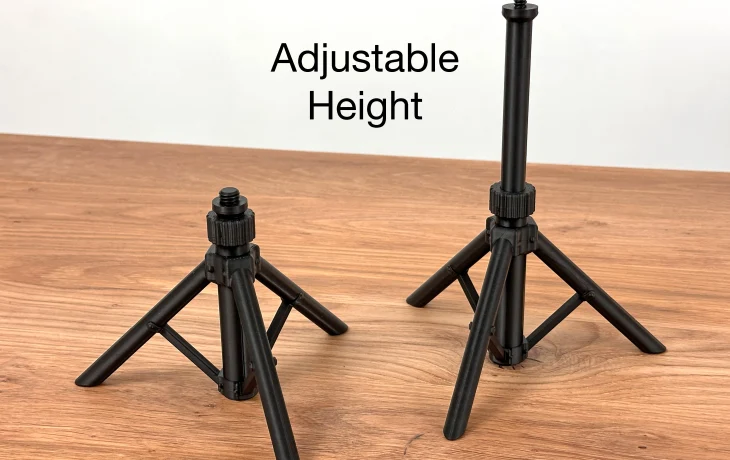

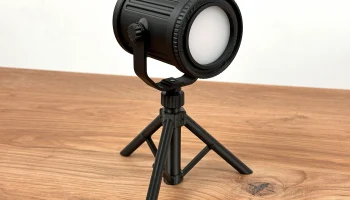

Это настоящая маленькая модульная студийная световая система! Она регулируется по высоте и наклону. Вы можете использовать его с рассеивателем по умолчанию или с одной из трех дополнительных насадок: софтбоксом, мундштуком и сотовой решеткой.

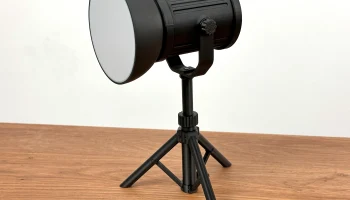

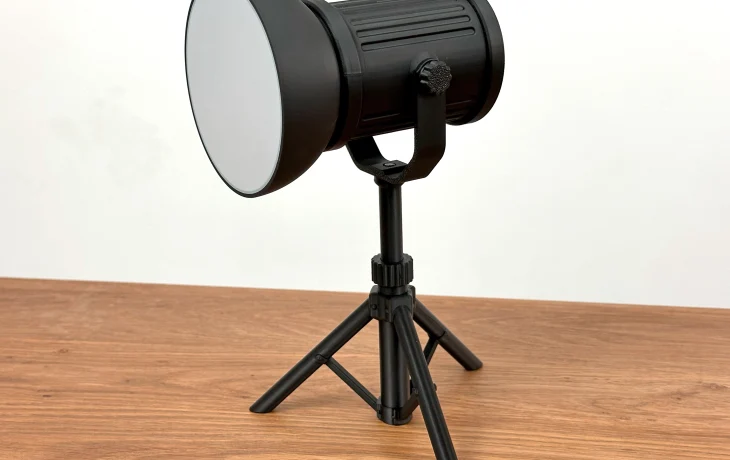

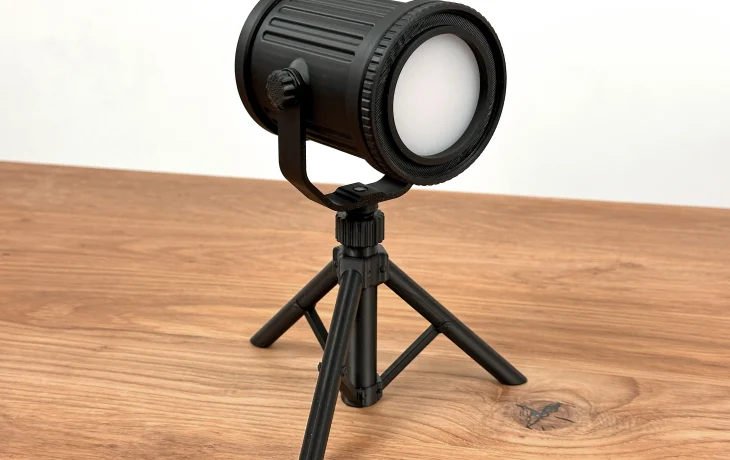

Версия по умолчанию оснащена резьбой для штатива 3/8 дюйма. Также есть кронштейн 1/4 дюйма, если вы хотите использовать обычный штатив!

Пожалуйста, имейте в виду, что эти лампы не самые мощные, но их все равно можно использовать для съемки небольших изделий, например 3D-печатных. В моих тестах мощность комплекта светодиодных ламп составляла ~1,8 Вт. По соображениям прочности я не рекомендую печатать его из матового PLA!

Для штатива я увеличил охлаждение для принтеров серии A. Если у вас есть проблемы со скрученными свесами, возможно, вам нужно печатать медленнее или увеличить охлаждение.

Софтбокс следует печатать только на пластинах PEI, не используйте холодные пластины! Дайте пластине полностью остыть и аккуратно снимите ее, сгибая / используя шпатель.

Сборка

 Перед сборкой лампы открутите светодиодную лампу и снимите встроенный рассеиватель, а затем соберите ее обратно. Теперь просто вставьте лампу в корпус, не забудьте проложить кабель через обе направляющие. Теперь прикрутите обе крышки к лампе.

Кронштейн включает в себя два маленьких зажима, которые предотвращают ослабление винтов, если вы наклоните лампу. Эти зажимы подходят к корпусу только в одной ориентации, убедитесь, что они правильно выровнены! Вставьте эти зажимы в кронштейн и прикрепите кронштейн к лампе. Теперь просто закрепите его двумя винтами.

Винты в этой конструкции должны быть довольно прочными, но все же старайтесь не перетягивать их! ;)

Я протестировал этот дизайн с Bambu Lab Basic PLA на A1, P1/X1 и H2D! Если вы обнаружите какие-либо проблемы, пожалуйста, сообщите о них, и я сделаю все возможное, чтобы исправить их!

Ищете более мощный свет? Посмотрите на мой 5W софтбокс / светодиодную панель с использованием Bambu CMYK LED Backlight Board: https://makerworld.com/en/models/1514904.
