Карта комплекта регулируемого по высоте автомобильного подъемника (масштаб 1:24)
Резюме
Это масштабная модель автоподъемника в масштабе 1:24, выполненная в стиле комплект-карт. Они также подходят к моделям масштаба 1:24, которые я опубликовал. Также можно использовать для моделей в масштабе 1:18.
После печати модель можно собрать с помощью встроенных разъемов.
Ключевые особенности

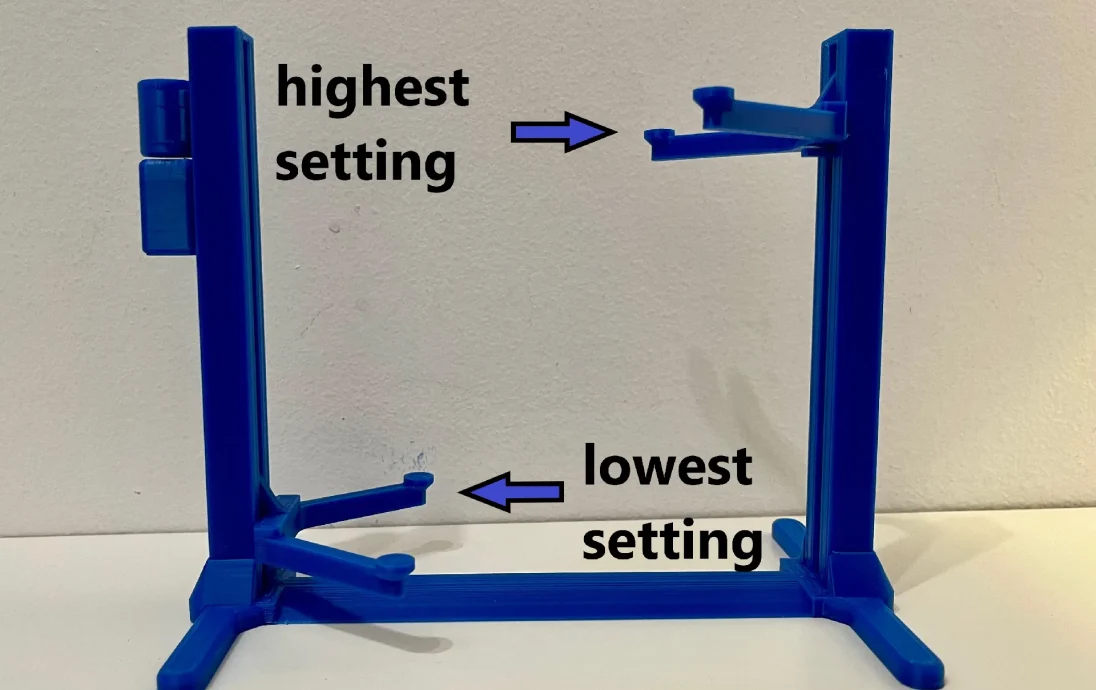

регулируемые по высоте рычаги
прочная конструкция (также для более тяжелых автомобилей — используйте PETG)
съемный мотор и канистра с маслом

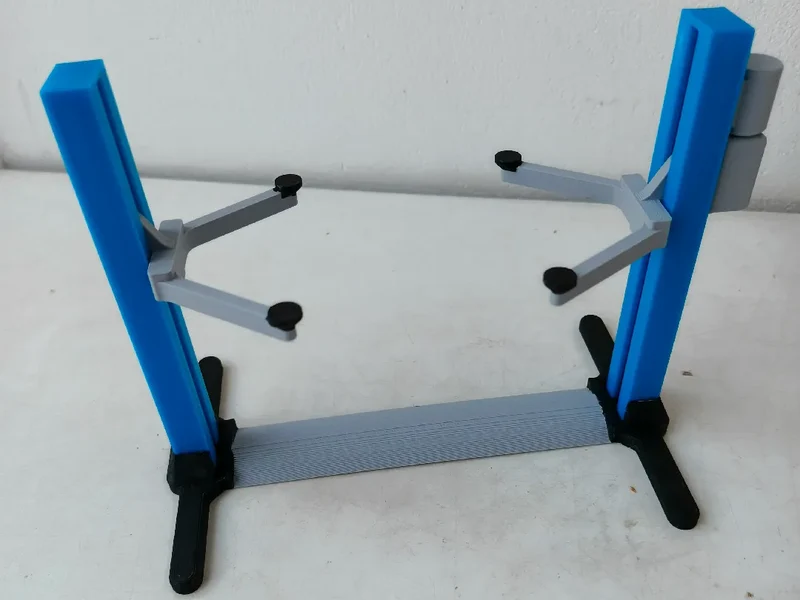

очень реалистичная модель
Версии
Карта комплекта доступна в формате 3MF для одноцветной печати.
Существует 3MF-файл с предустановленными цветами, предназначенный для пользователей AMS или MMU.
Распечатать
Печатайте с высотой слоя 0,2 или ниже.
Никакие опоры не нужны.
Используйте 3 периметра и 20% заполнения.

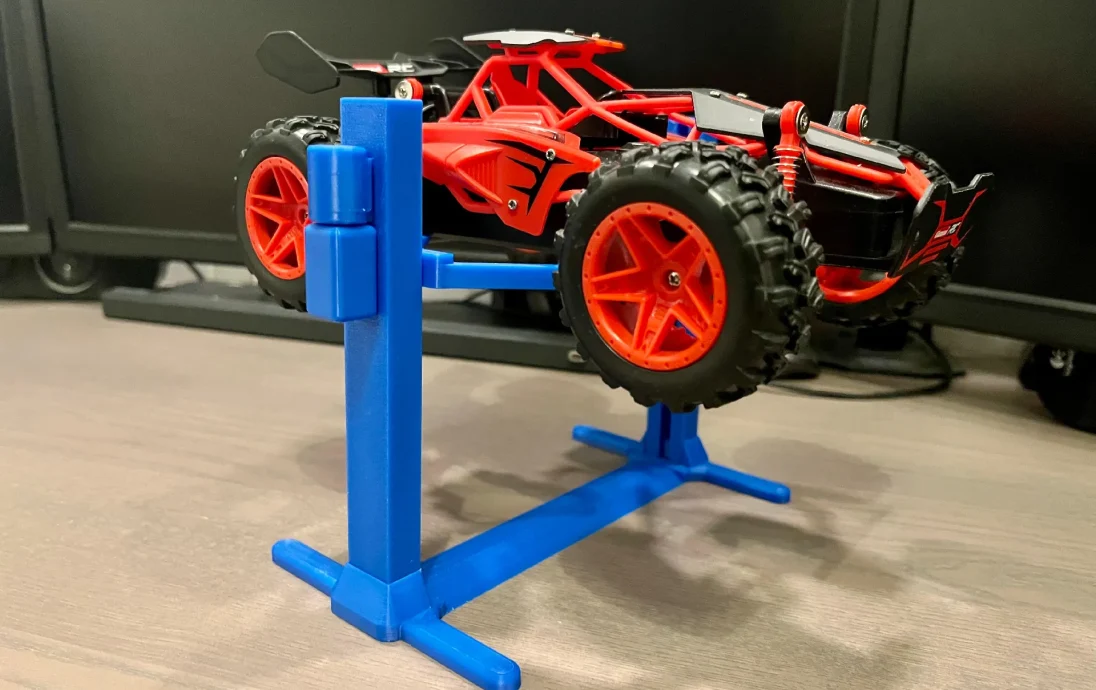

Я использовал PETG, и он достаточно прочный, чтобы перевозить даже более тяжелые автомобили (см. Изображения).
Постобработка
Маленькие стойки можно снять очень быстро и чисто с помощью бокового резака.
Сб��рка — Пожалуйста, обратите внимание на точную последовательность сборки!
1) обязательно сначала вставьте руку в боковую стойку
2) Вставьте запирающий механизм в боковую подставку.
3) Теперь прикрепите мотор и канистру, если хотите.
4) Теперь прижмите боковую стойку к основанию — здесь необходима плотная запрессовка.
Если деталь должна болтаться, можно использовать суперклей.
Размеры в масштабе 100 % (1:24)

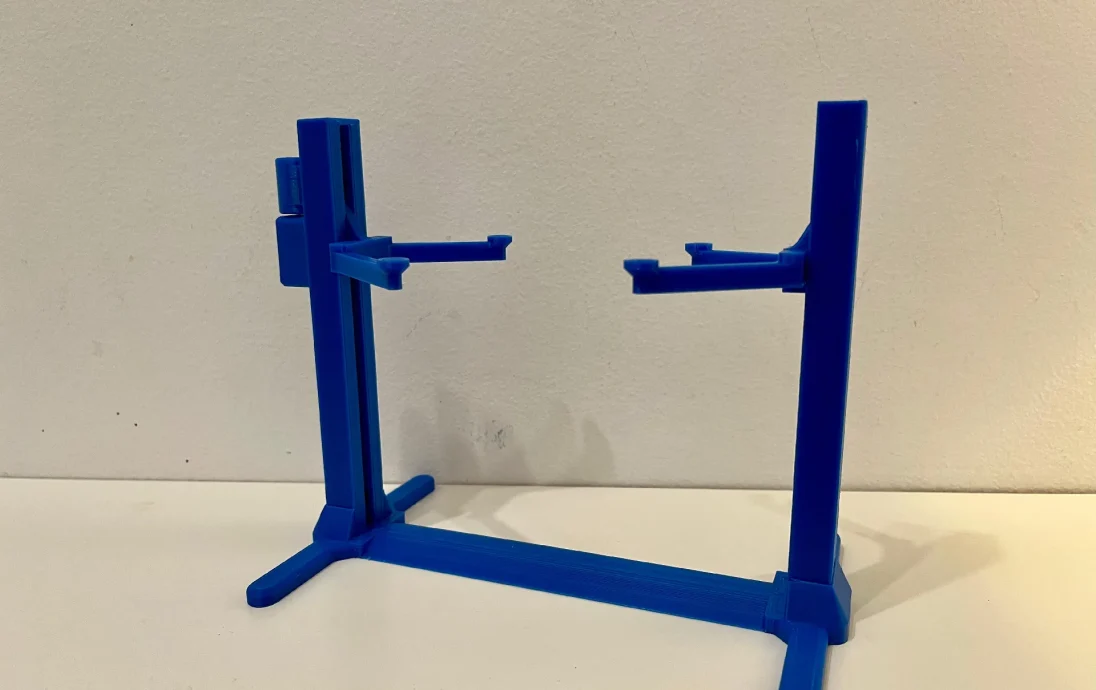

Полностью собранная модель имеет следующие размеры.
Высота: 144 мм
Глубина: 109,3 мм
Ширина: 191,4 мм
Полная карта комплекта при печати имеет следующие размеры:
Высота: 24 мм
Глубина: 190 мм
Ширина: 157,4 мм
Масштабирование до 1:18 (масштаб 1,33 или 133%) или меньшее должно работать, но помните о допусках.
Другие модели
Я также постараюсь публиковать другие модели автомобилей. Следите за обновлениями!
Надеюсь, вам было так же весело печатать и собирать его, как и мне :-)
