Перистальтический насос - номинальный диаметр Ø8 мм - для...

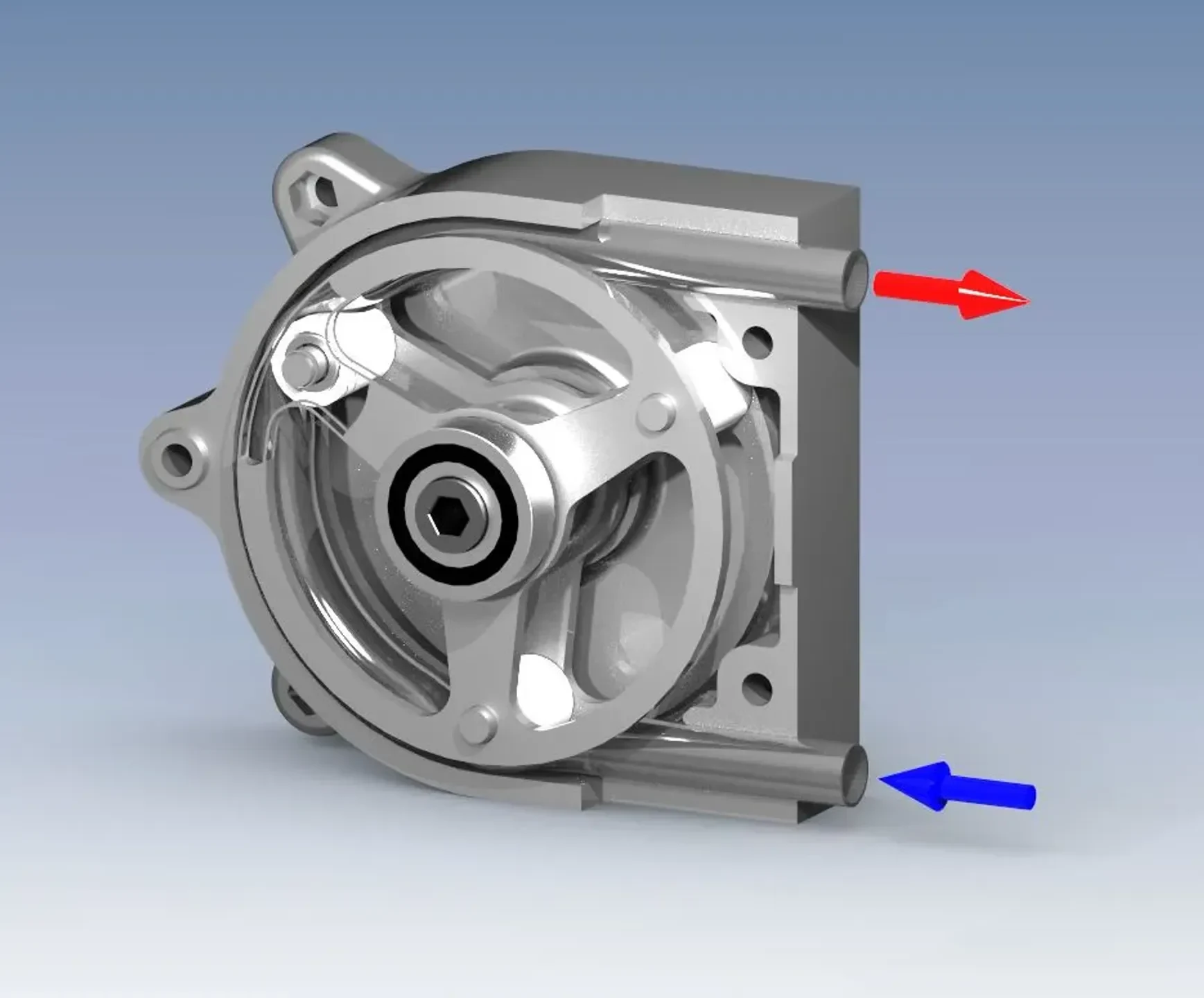

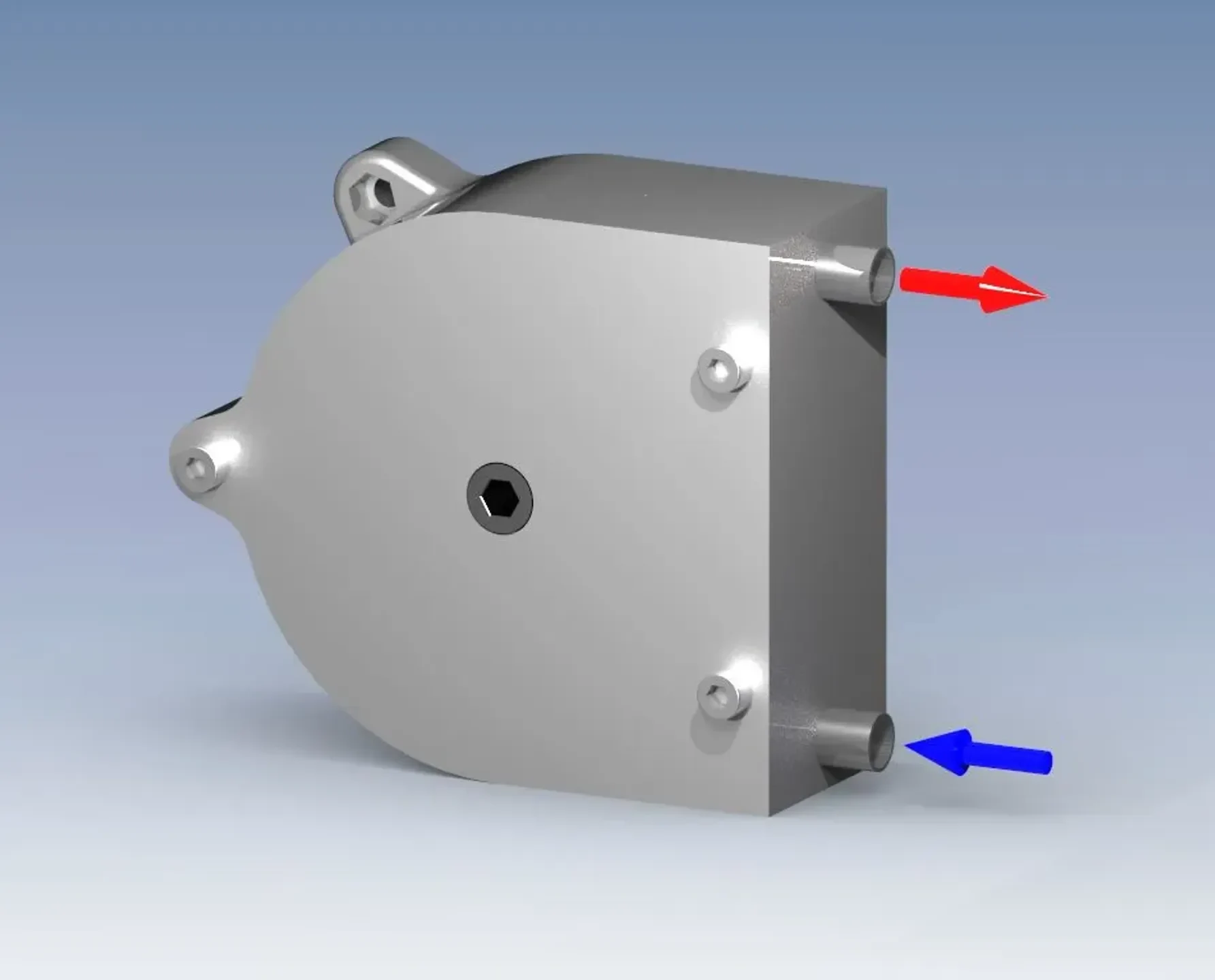

Все конструктивные части перистальтического насоса напечатаны из PETG. Для шланга я выбрал силикон, чтобы избежать больших усилий при вращении крыльчатки. Шестигранный вал, на который устанавливается рабочее колесо, имеет две поверхности: с одной стороны внутренний шестигранник, подходящий для диаметра 6 мм, а с другой стороны, внешний шестигранник, подходящий для диаметра 10 мм. Внутренний шестигранник можно использовать для шестигранных насадок, а внешний шестигранник можно использовать для гайки или для управления перистальтическим насосом с помощью маховика.

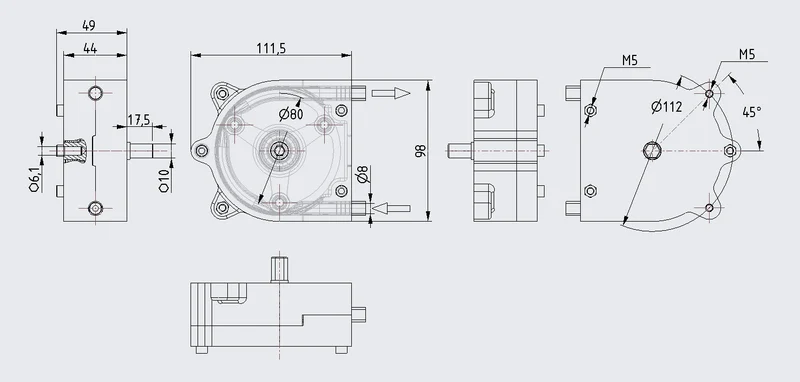

Целью дизайна было напечатать как можно больше деталей. Не напечатаны только подшипники и элементы крепления. Также должна быть возможность адаптировать насос к двигателю. Поэтому имеются 2 точки крепления, которые можно использовать для адаптации перистальтического насоса к силовому агрегату.

Читайте также: Адаптер для аккумуляторной отвертки, подходящий для Makita

Максимальная рекомендуемая рабочая скорость: 100 об/мин.

Список деталей:

печатные детали (см. .stl)
подшипники
игольчатый подшипник НК0608 (6х10х8) | количество: 6
шарикоподшипник 6001-2РС (12х28х8) | количество: 2
шланг
силиконовый шланг Ø10мм с толщиной стенки 1мм | длина: мин. рекомендуется 1 м
крепежные элементы
цилиндрический винт M5x35 | количество: 3
шестигранная гайка M5 | количество: 5

Печатные детали:

используйте настройку «Опора только на кровати» и установите расстояние 0,2 мм — поддержка нужна только небольшим участкам

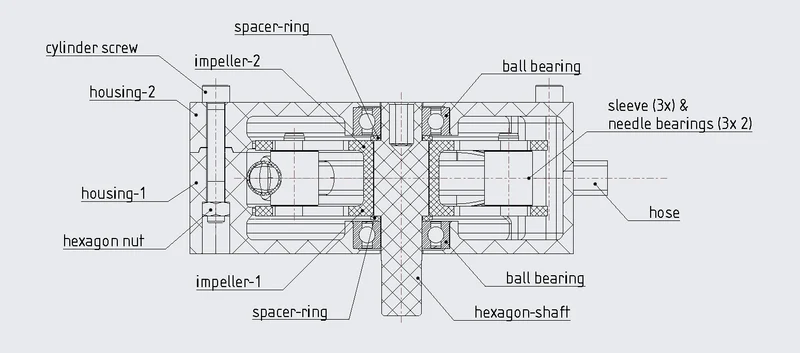

Инструкция по сборке:

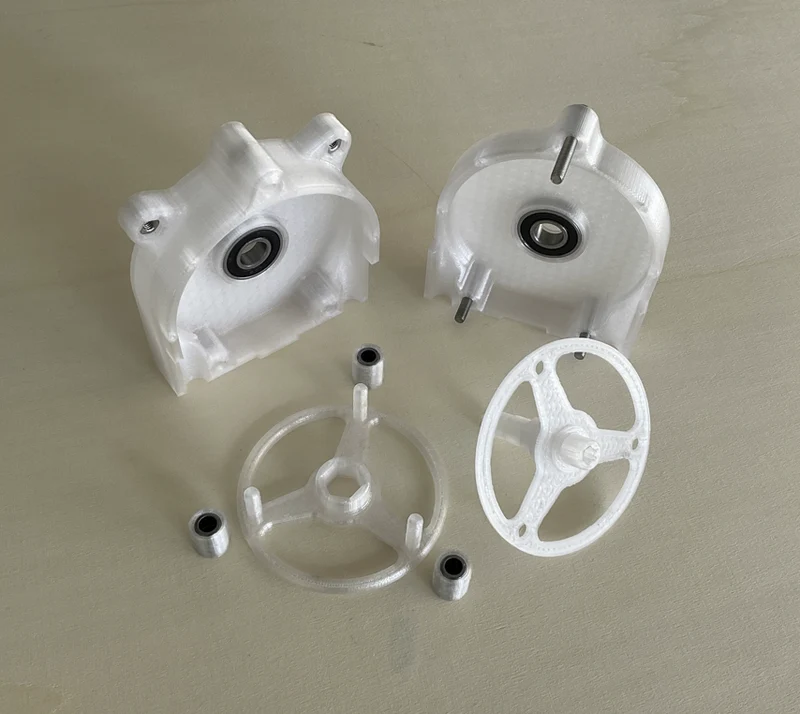

подготовьте корпуса и установите на них шестигранные гайки (1 и 2).
установите подшипники в корпуса (1 и 2)
подготовить втулки и вставить игольчатые подшипники симметрично втулке
заглушка на втулки к крыльчатке-1
присоедините рабочее колесо-2 к рабочему колесу-1 и убедитесь, что имеется достаточный зазор для втулок.
вставьте шестигранный вал в рабочее колесо
добавить проставочные кольца с обеих сторон крыльчатки

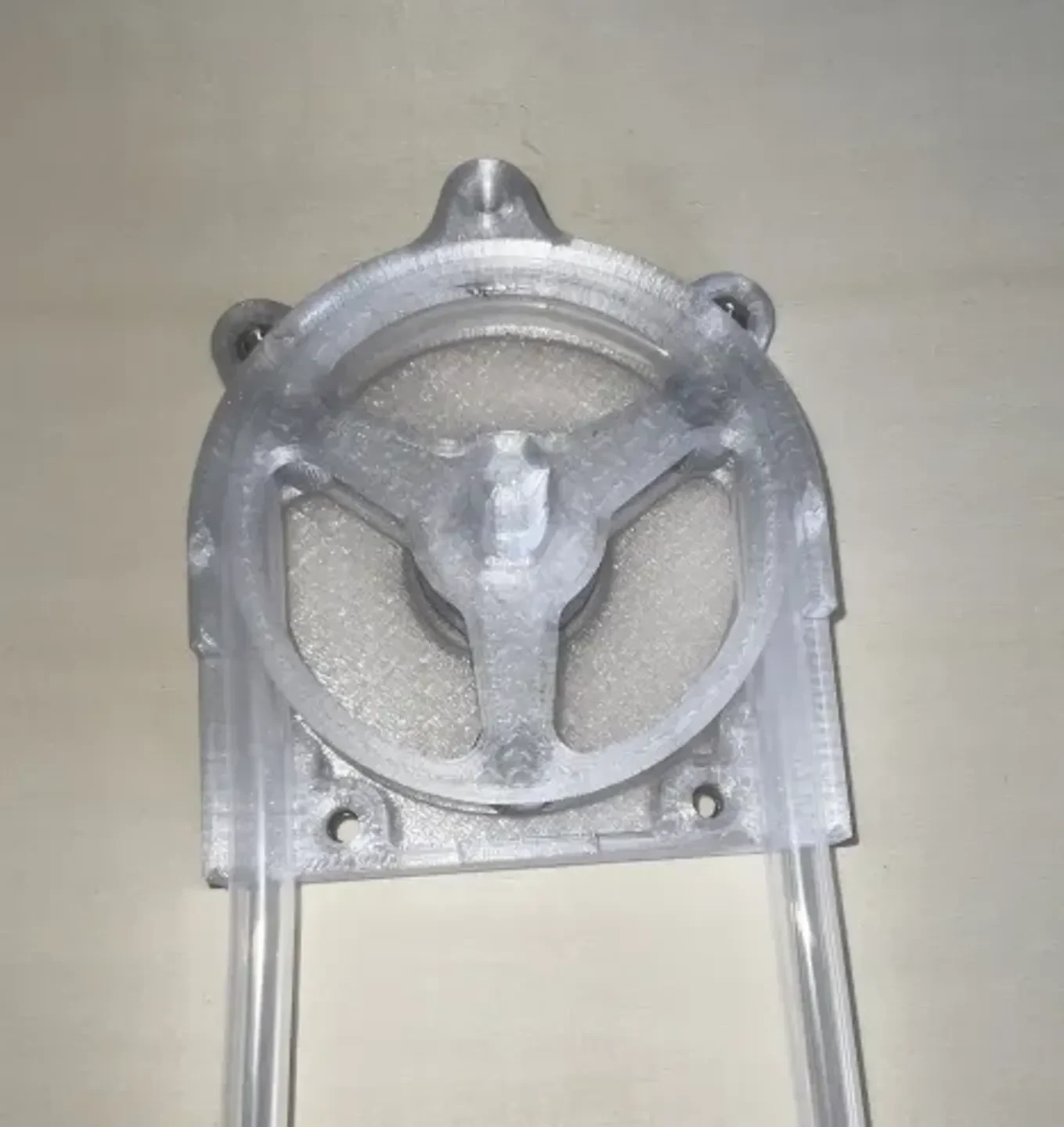

собрать крыльчатку в корпус-1
установите шланг между рабочим колесом и корпусом и обеспечьте гладкую форму
выровняйте шланг в зоне крепления шланга и убедитесь, что нет резкого изгиба

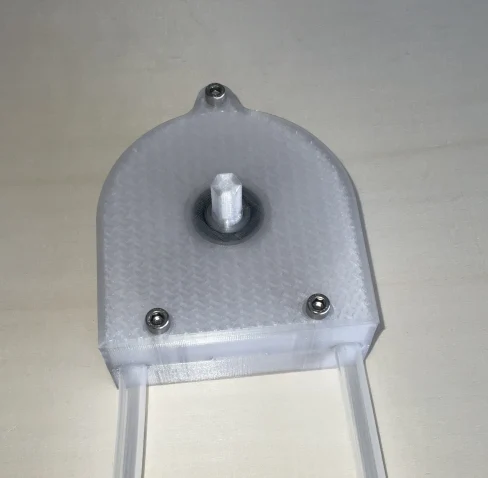

соберите корпус 2 с корпусом 1 и проверьте правильность расположения шланга.
установите винты цилиндра и затяните винты

Теперь используйте свой новый печатный перистальтический насос и получайте удовольствие.
