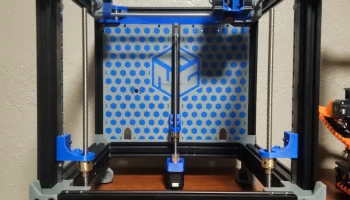

Линейный рельс Z Ender 3 NG с тележкой в ​​форме трезубца...

Введение

Поводом для создания этой конструкции послужило отсутствие наклонной платформы у бета-версии Ender 3 NG. Подшипники LM12UU на моих линейных стержнях были неаккуратными, и я продолжал случайно нажимать на верхнюю раму, пропуская 12-миллиметровые стержни через блоки нижней рамы. Идея использовать линейные направляющие и пару профилей для замены стержневой установки возникла у меня, когда RH3D опубликовал тизер v1.2 NG с конфигурацией рамы «Ulitmate». После этого я скопировал наклоняемую каретку «Трезубца Ворона» и переместил Z-степперы под их ходовые винты, чтобы позже можно было установить панель пола.

спецификация

https://docs.google.com/spreadsheets/d/1q0P1SEcmE_g-YO1ZnrnVouiFdbZVGAW0y-GpTiRIaFc

Установка

Просверлите глухие отверстия и при необходимости нарежьте выступы.
Установите так же, как при сборке «Ultimate» рамы E3NG, но присоедините выступы 2040 к передней части 4040, а не к верху.
Заднюю часть 2020 следует устанавливать во время сборки нижней рамы.
Для нижних передних углов используйте молотковые Т-образные гайки, чтобы удерживать 2040, и ввинтите их в концы 4040, как обычно.
Передние промежуточные блоки также устанавливаются как обычно.
Двигатели крепятся к блокам, которые ввинчиваются в тепловые вставки на нижней стороне нижних передних углов и используют Т-образные гайки для предотвращения выдавливания.
Линейные рельсы следует установить по широкой стороне 2040-х годов в самом дальнем V-образном пазе.
Со стороны направляющих кронштейны кровати состоят из 2 частей, которые соединяются винтами M3x6.
Прикрепите соединенную деталь к салазкам MGN винтами M3x8.
Гайки ходового винта удерживаются в нижней части этих деталей с помощью 2-4 винтов, ввинчивающихся в гайки М3 на верхней стороне.

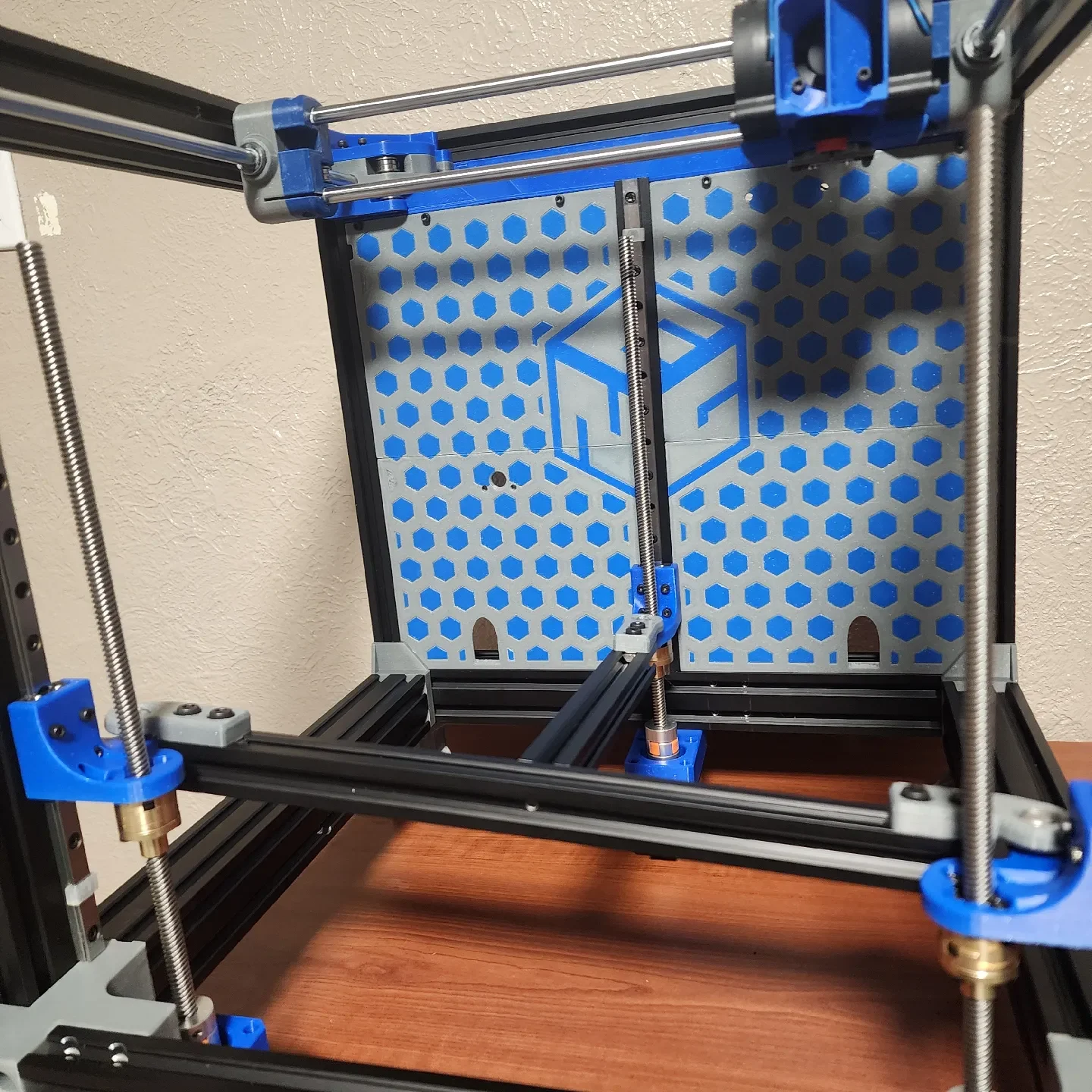

Каретка кровати собрана из двух профилей 2020 с глухим отверстием, просверленным посередине профиля диаметром 300 мм, где соединяются профиля шириной 200 мм.
В печатных деталях со стороны станины используются болты M5x12 и закатные Т-образные гайки M5. Не затягивайте их полностью, пока каретка не будет установлена ​​ровно.
Подшипник�� GE5C должны крепиться к боковым частям станины винтами Mx6.
Винты M5x16 проходят через подшипник GE5C и опору на рейке. В нижнюю часть крепления направляющей необходимо вставить шестигранную гайку М5, чтобы зафиксировать крепеж на месте.

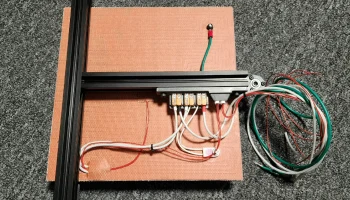

Для установки станины используйте закатанные Т-образные гайки М4, проставку и винт М4 с плоской головкой.
Полностью затяните только самый задний винт. Остальные должны быть едва свободными для расширения грядки.

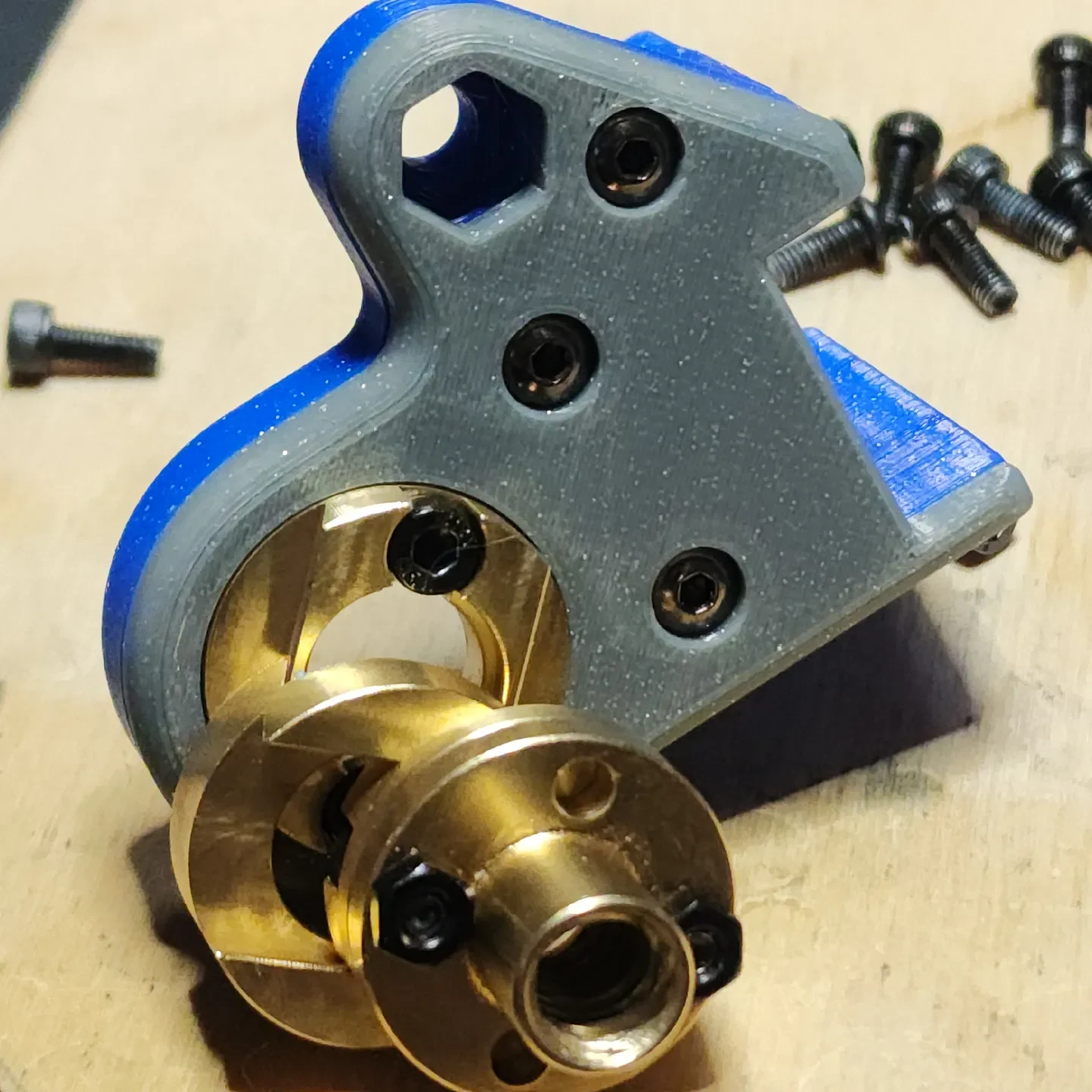

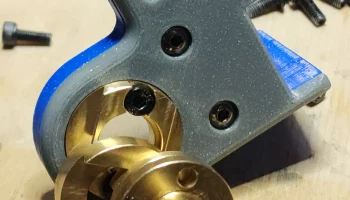

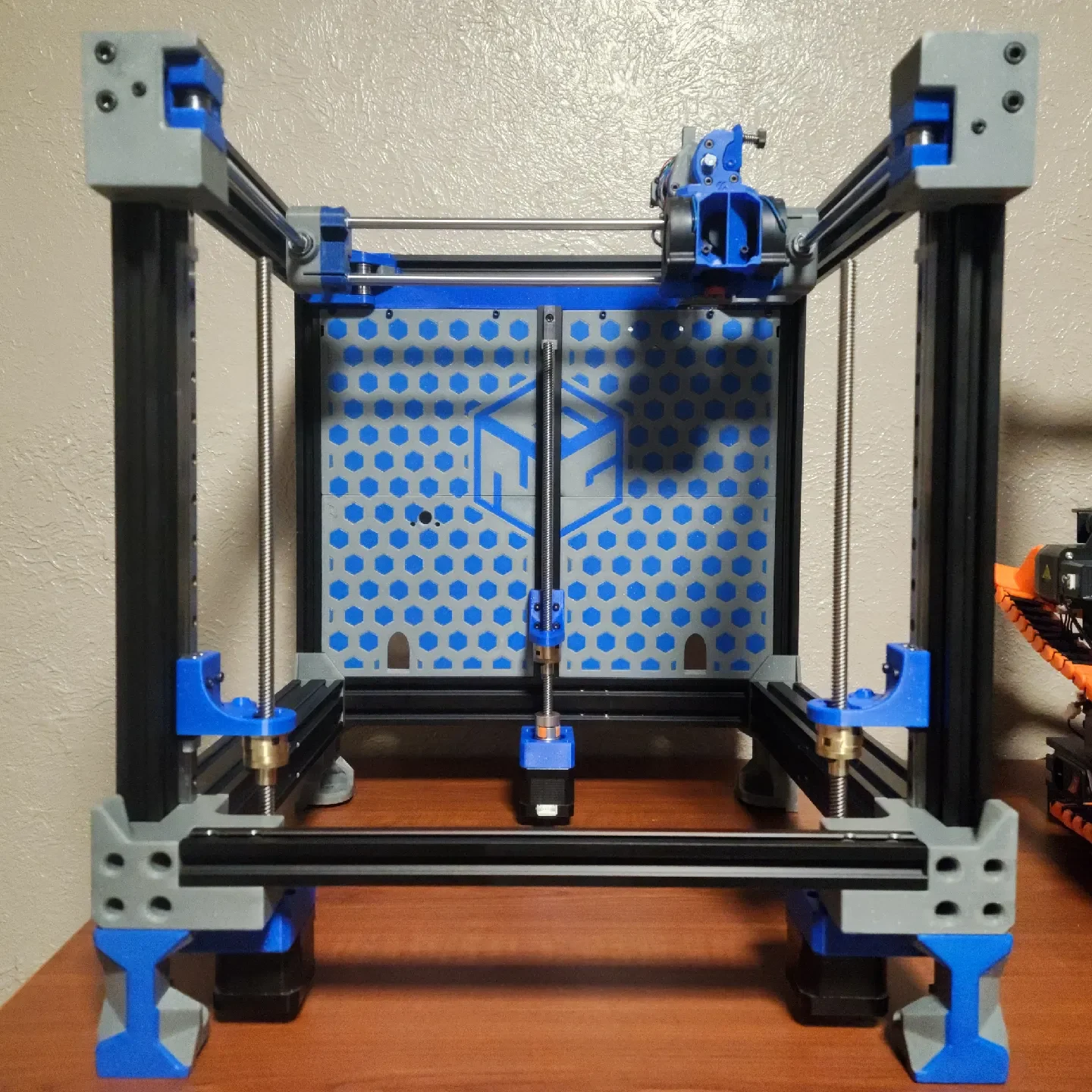

Ходовые винты лучше всего устанавливать ближе к концу конструкции и прикреплять к валу двигателей с помощью муфты диаметром 5-8 мм.

Дополнительные примечания

Юбка не обязательна, но рекомендуется. По крайней мере, этому моду потребуется поднятая на ножках рама, чтобы принтер не опирался на двигатели Z. Чтобы поместиться внутри юбок популярных конструкций, не касаясь нижней панели, двигатели должны иметь длину корпуса не более 40 мм.

Некоторые владельцы Ender 3 модернизировали свои машины, установив линейные направляющие MGN9H или MGN12H. Есть модели, которые крепятся на любую каретку.

Пары Олдхэма можно использовать для уменьшения или устранения z-образных зон на изогнутых ходовых винтах. Пары, которые компенси��уют несоосность ходового винта и вала двигателя, могут еще больше уменьшить артефакты печати по оси Z. Примеры того и другого, которые я установил на свою машину, приведены в спецификации.

На задних панелях добавлены большие отверстия для прокладки кабелей между нижним отделением и рюкзаком. Верхняя перегородка, которая находится между двигателями и их креплениями, отрегулирована так, чтобы соответствовать профилю 2020 года для установки задней линейной направляющей. В передней части рамы используются 2040 профилей длиной 350 мм, заменяющие линейные стержни диаметром 12 мм. Они более жестко удерживают раму при использовании глухих соединений, обеспечивают место для установки передних линейных направляющих 2 Z и отлично смотрятся с остальной частью рамы. Они также представляют собой те же профили, которые вы заказали бы для замены напечатанных частей рамы сзади.

Если у вас есть какие-либо вопросы, лучший способ связаться со мной — через RH3D Discord @Joushoutai. Ремикс STEP из CAD E3NG не будет загружен.

ОБНОВЛЕНИЕ 25.04.25: Изменены левый/правый рычаг экструзии и геометрия каретки MGN12H для устранения проблемы с зазором.

ОБНОВЛЕНИЕ 05 09 -
