Шаблон установки шипов Crank Brothers

Печатные инструкции, прилагаемые к шипам премиум-класса Crank Brothers, включают шаблон, который можно вырезать, чтобы измерить глубину от ножек обуви MTB до монтажной поверхности шипа. Это измерение затем можно использовать для определения того, сколько прокладок следует использовать под шипами, чтобы обеспечить правильное функционирование педалей.

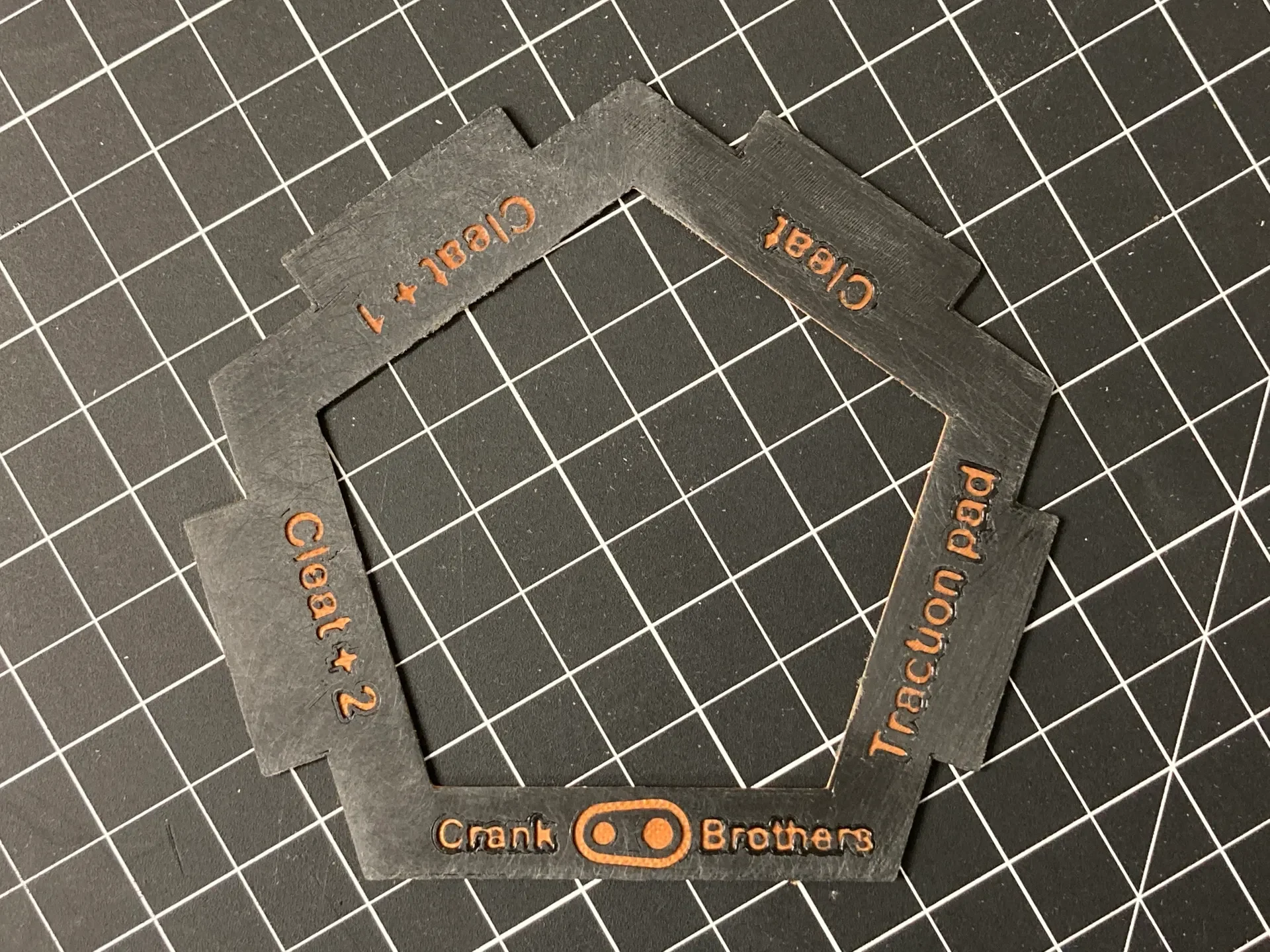

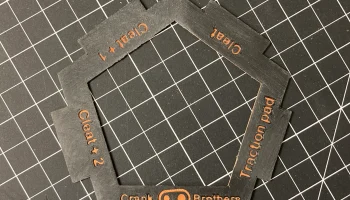

Вырезать из бумаги легко, но он немного хрупкий и не очень подходит для точных измерений, поэтому, если вы делаете это часто, шаблон для печати подойдет лучше. У меня есть две версии — одна — прямая копия бумажного шаблона, а другая — чуть более минималистичная, без фирменной ножки большего размера.

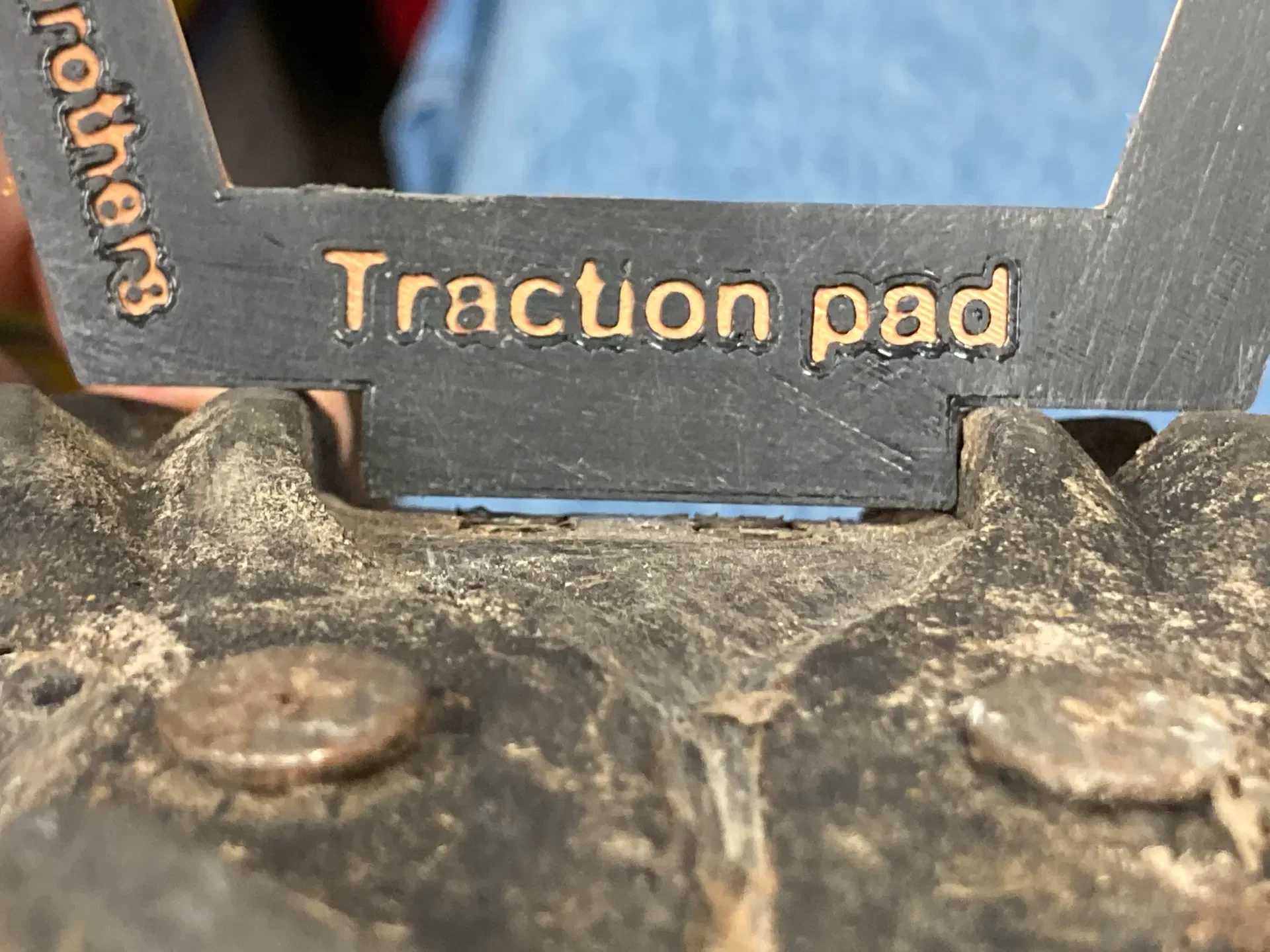

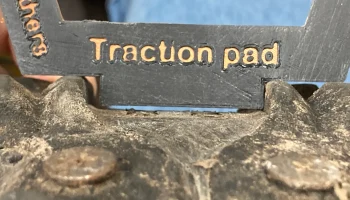

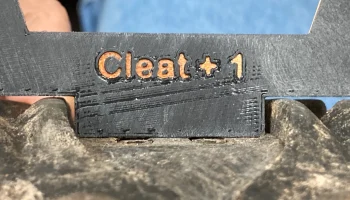

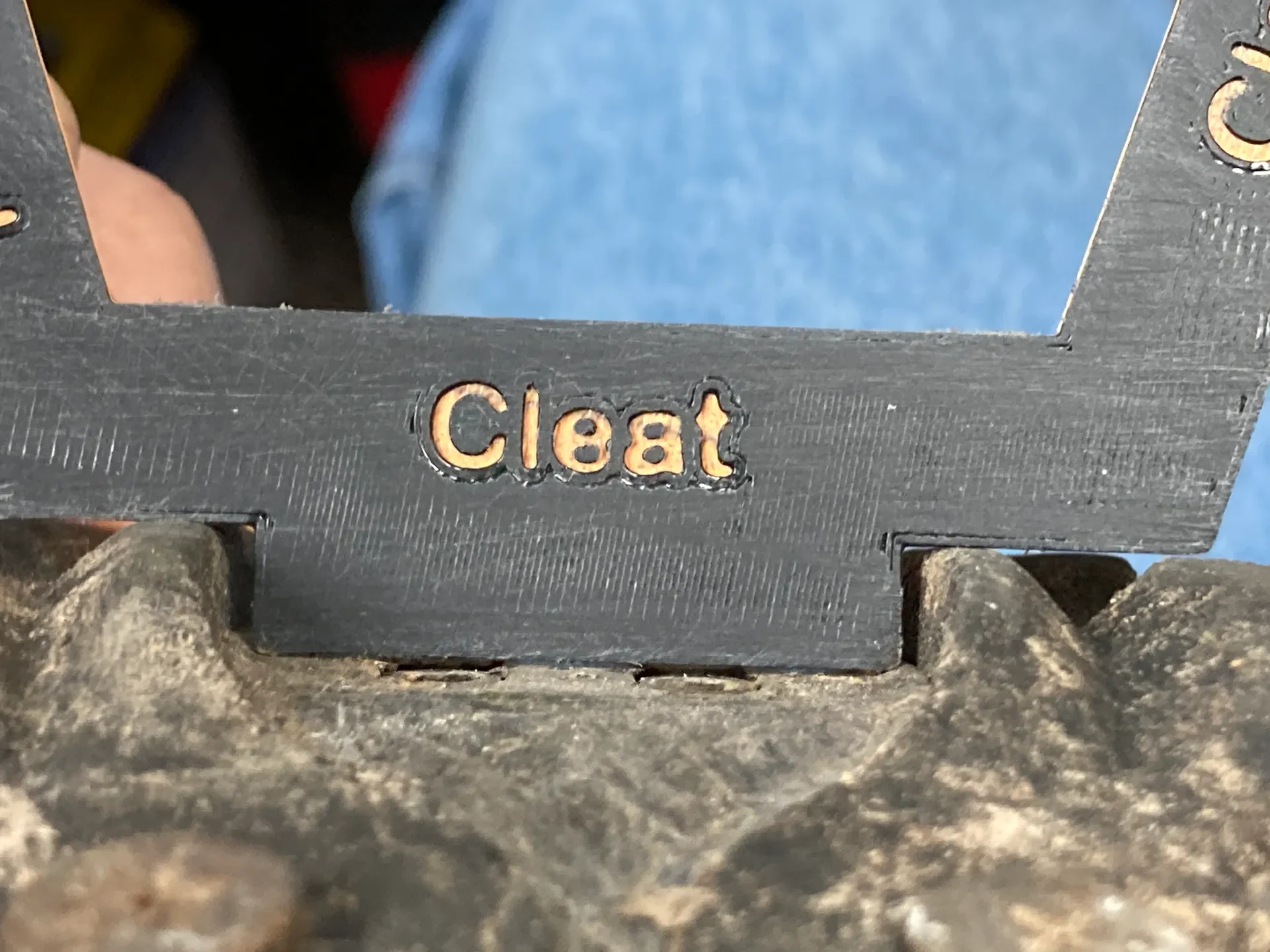

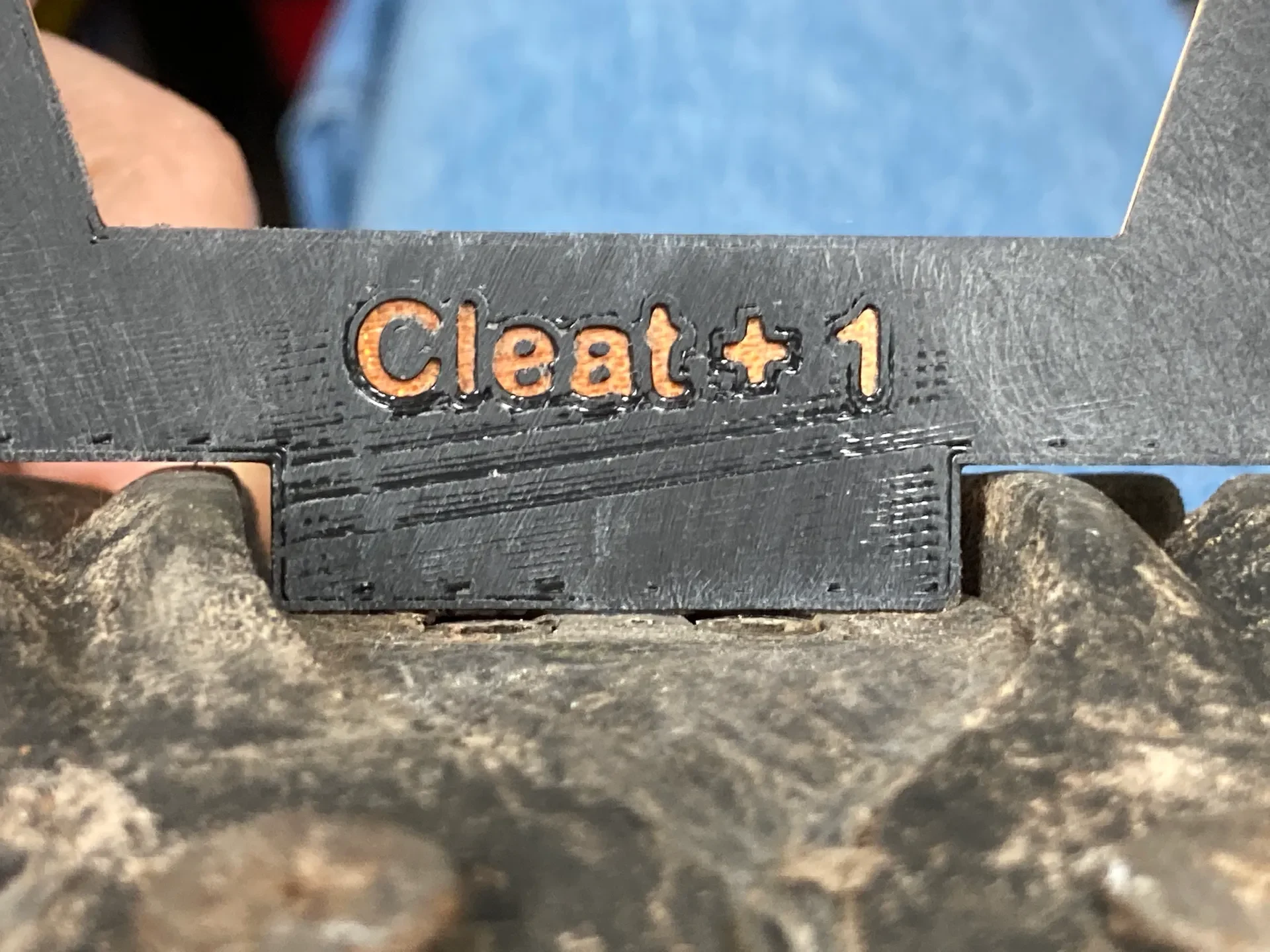

Глядя на фотографии, вы можете видеть, что сторона с надписью «Штеф» прилегает к монтажной поверхности шипа и просто касается выступов обуви, поэтому на этой обуви Crank Brothers рекомендует устанавливать шип непосредственно на обувь. Если он подходит к «Упору +1», вам следует установить шип с одной проставкой внизу. Если он подходит к «Тяговой накладке», вам следует добавить тяговые накладки (цилиндрические резиновые прокладки) на корпус педали, чтобы обеспечить хороший контакт между выступами колодки и корпусом педали.
