Крепление ROSE Backroad FF Garmin + удлинитель для фонаря...

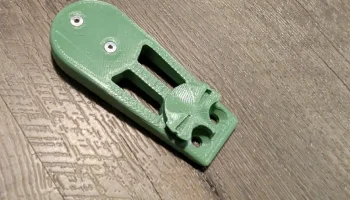

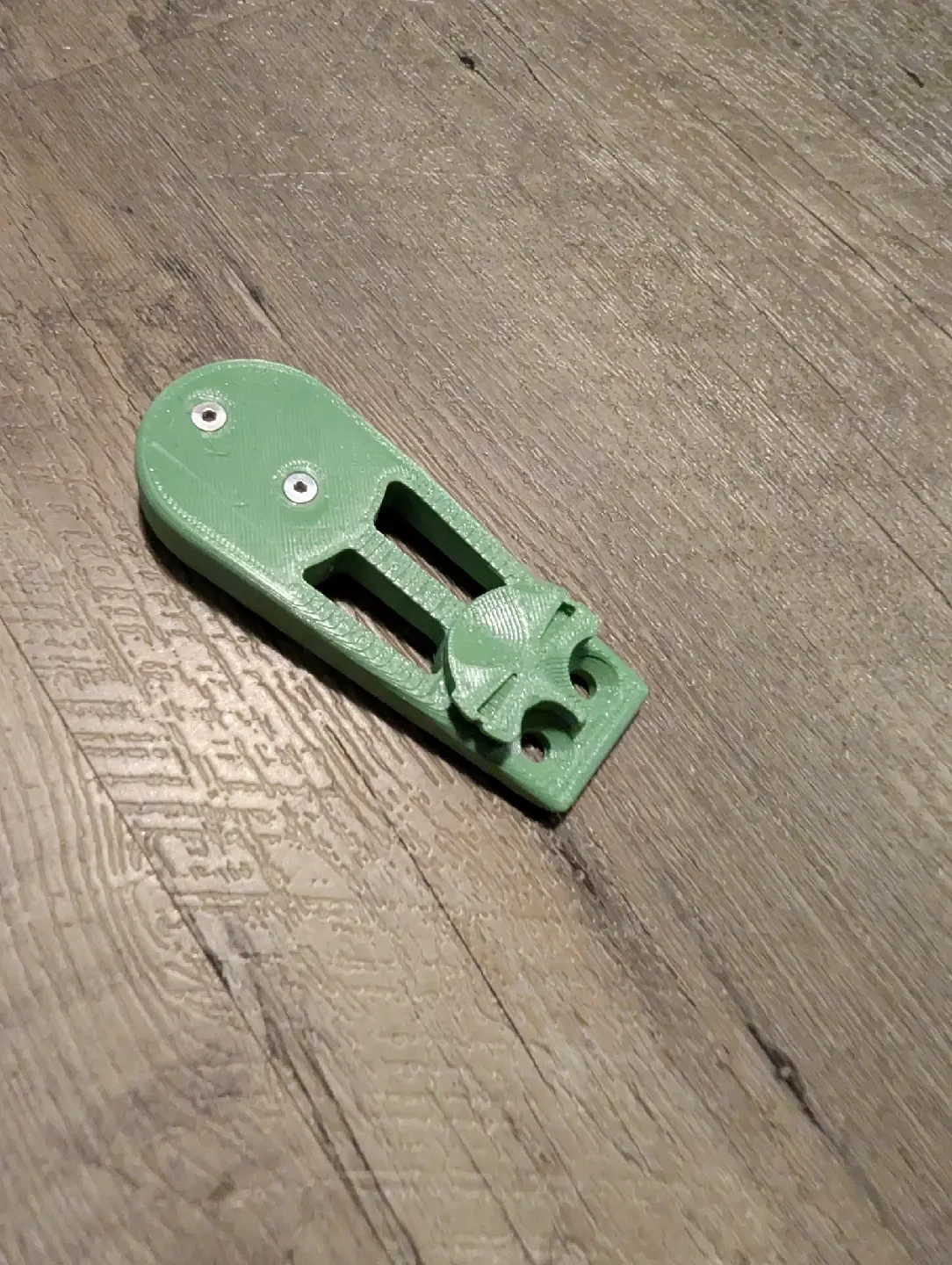

Мне очень понравилась оригинальная модель, но мне нужно было сделать ее больше, чтобы она соответствовала моему Edge 850, и мне понадобился дополнительный разъем Garmin «папа» внизу, чтобы установить на нее фары, установленные на GoPro. Мне не понравилось, как выглядело постоянно установленное крепление GoPro, и таким образом мне было легче распределять фонари между велосипедами, поскольку стандартные крепления Garmin также имеют штекерный разъем внизу.

В качестве дополнительного бонуса разъем для фонаря крепится ка�� можно ближе к винтам, что сводит к минимуму раскачивание, которое в противном случае могло бы вызвать довольно тяжелый фонарь.

Настройка

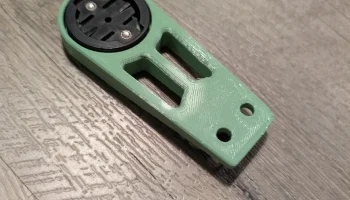

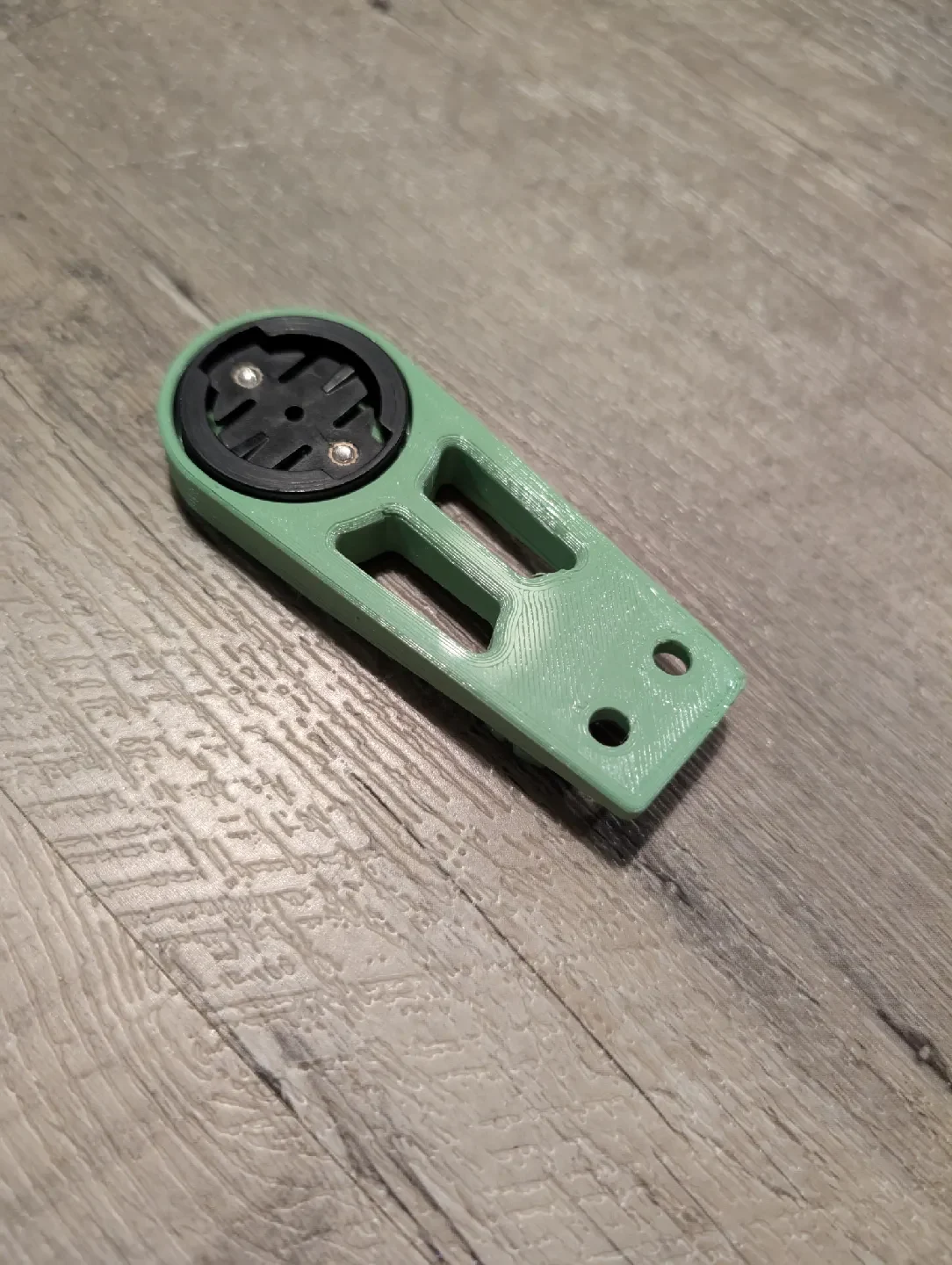

Можно использовать с винтами и монтажной пластиной, поставляемыми с устройствами Garmin Edge. Соединение кокпита рассчитано на винты М5, входящие в комплект поставки велосипеда.

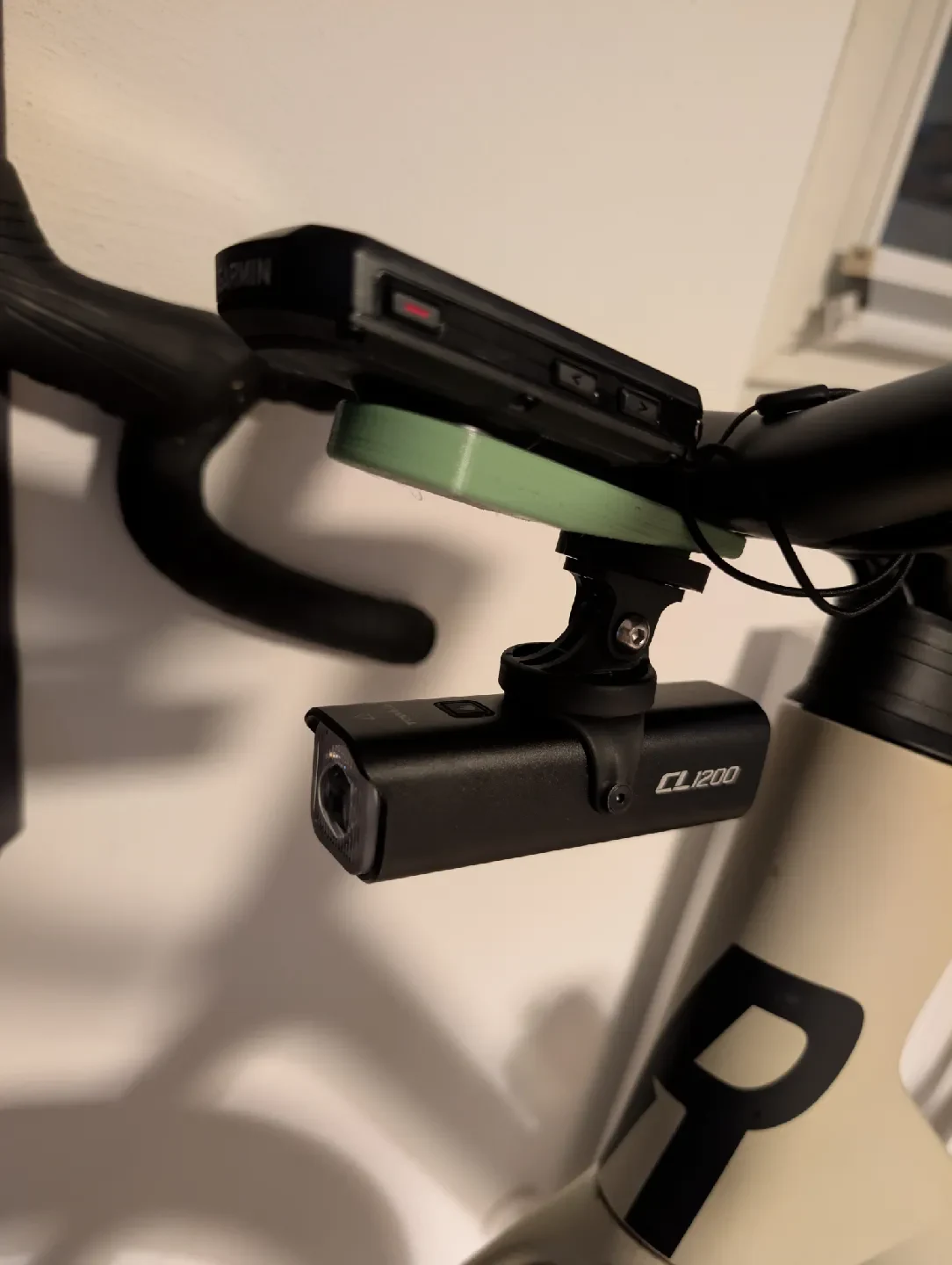

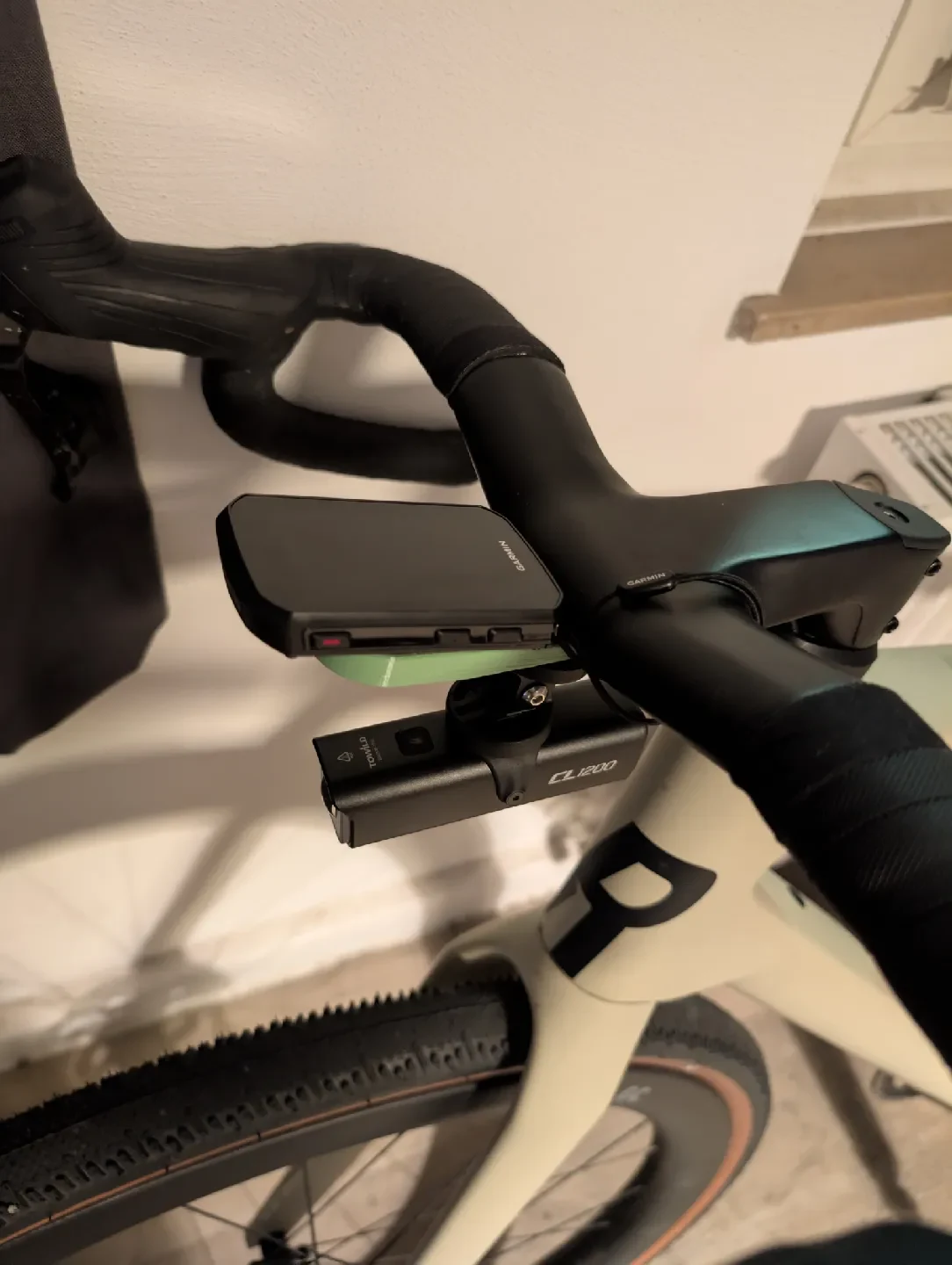

Настройка освещения, которую я использую, следующая: крепление с помощью разъема Garmin «папа» → разъем Garmin «мама» к разъему GoPro → разъем GoPro к разъему «мама» Garmin → разъем Garmin «папа», прикрепленный к фонарям. Вы, конечно, можете напрямую подключить разъем GoPro к своим фонарям, но мой так не работает.

Варианты

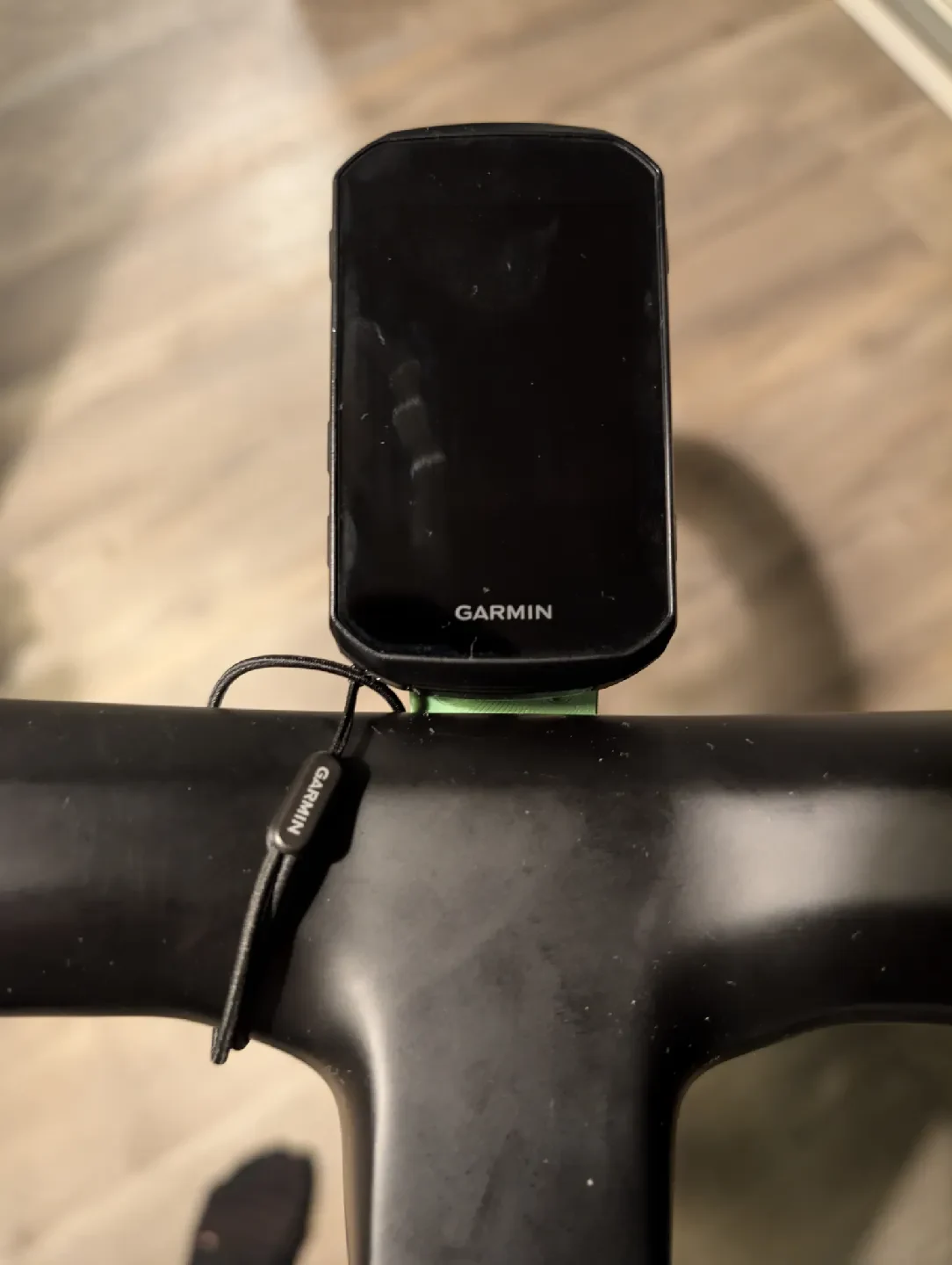

Должно работать с моделями Garmin любого размера, но я не уверен в стабильности более крупных моделей. Я использую свой с 850, и он работает хорошо. Предлагаются разные длины, но протестирован только 65 мм, используйте на свой страх и риск. Если у вас есть другое устройство, сообщите мне, подходит ли оно!

Эти три файла были созданы с учетом следующих моделей:

55 мм Edge 520 — возможно до 840 (не проверялось)
Кромка 65 мм 550, 850
Серия Edge 1000s, 85 мм (не тестировалась)

Если вы знаете Onshape, вы можете выбрать длину по своему желанию и повторно экспортировать; он определен как параметр конфигурации: https://cad.onshape.com/documents/84fcbb09fd5f2c2f127d16da/v/c56c34eb1e5aafc2d33fe9ce/e/56d5a16da7193887655be2f6?showReturnToWorkspaceLink=true https://cad.onshape.com/documents/84fcbb09fd5f2c2f127d16da/v/c56c34eb1e5aafc2d33fe9ce/e/56d5a16da7193887655be2f6?showReturnToWorkspaceLink=true

Настройки печати

Рекомендуется 3D-заполнение, например, куби��еское или гироидное (я бы выбрал не менее 50%), хорошо печатает в перевернутом виде, используя только опоры, соприкасающиеся с рабочей пластиной, для необходимых отверстий для винтов. Штекерный разъем Garmin печатает без каких-либо подставок. Протестировано с использованием PETG при высоте слоя 0,2 мм.
