Адаптер переключателя дальнего света Supernova для тормоз...

Исходная ситуация и развитие:
Крепление переключателя дальнего света Supernova не обеспечивает достаточного противодавления для включения или выключения дальнего света без его поворота.

Для меня было важно, чтобы переходник располагался как можно ближе к большому пальцу, чтобы я мог легко и быстро найти переключатель даже в темноте. Оригинальное крепление Magura мне показалось наиболее подходящим, но его уже практически невозможно найти на рынке (если вы думаете, что их можно распеч��тать и уже есть 3D-модели, прочтите, пожалуйста, правила техники безопасности).

Поэтому я решил приобрести себе 3D-принтер и спроектировать его самостоятельно. Основное внимание уделялось прочности и положению, из-за чего мне оставался нижний винт на самом тормозе. Я снял размеры с хлипкого крепления и начал моделировать в FreeCad, добавляя бочки и вычитая контуры тормозных зажимов. По сути, это моя самая первая модель, созданная для 3D-печати и с использованием САПР...

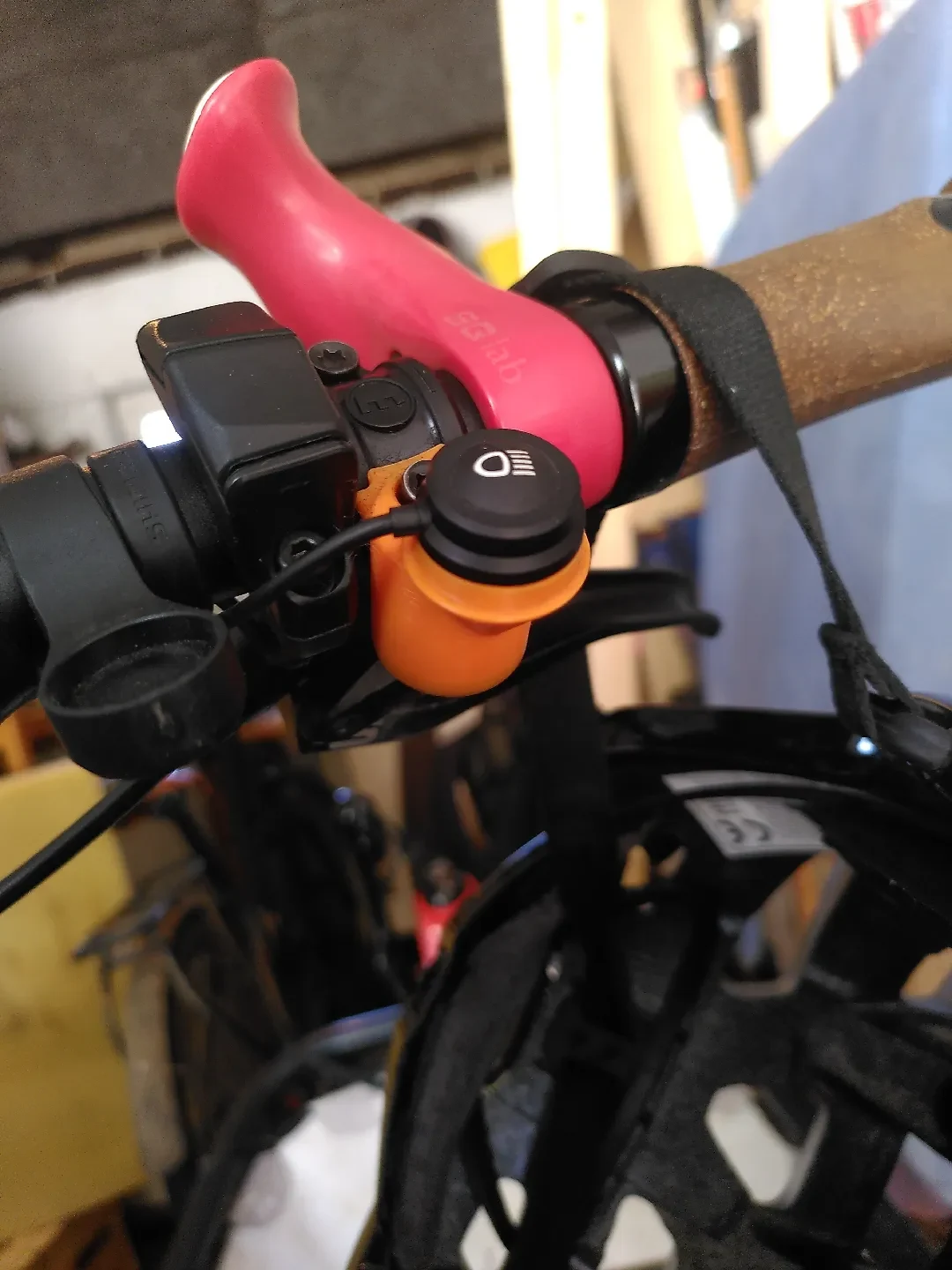

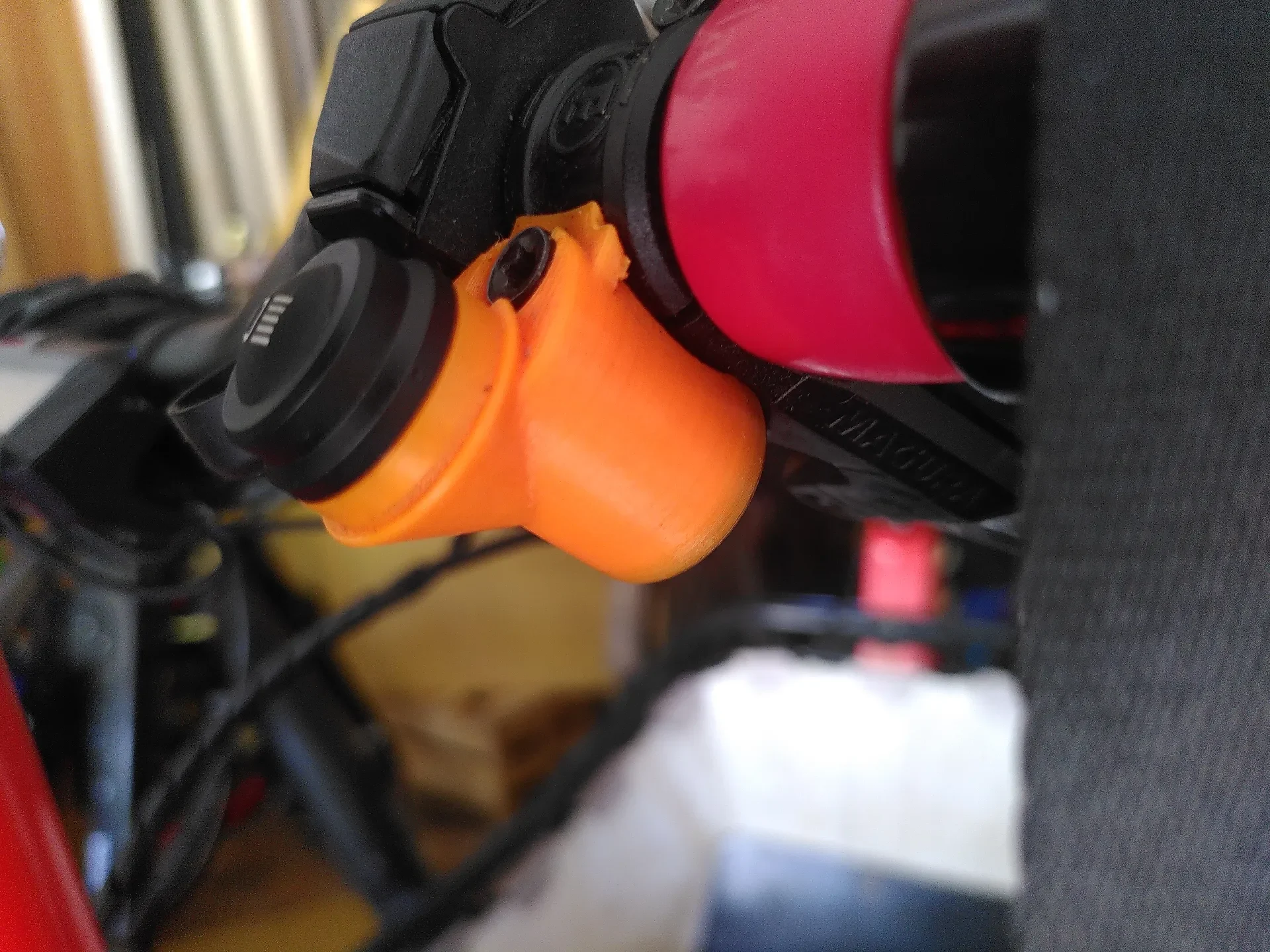

Удивительно, но всего за три итерации я в конце концов получил работающий прототип, который, конечно, нуждается в некоторой доработке, но меня вполне устраивает. Единственная проблема в том, что я иногда случайно вынимаю переключатель из адаптера, и магниты выпадают. До сих пор они всегда застревали на винте, поэтому вернуть переключатель в исходное положение можно было даже во время движения.

Этот прототип PLA plus ежедневно используется в течение последних двух лет (в любых погодных условиях, круглый год) и до сих пор находится в приличном состоянии. Наверное, поэтому я так и не вернулся к этой модели.

Соображения безопасности:

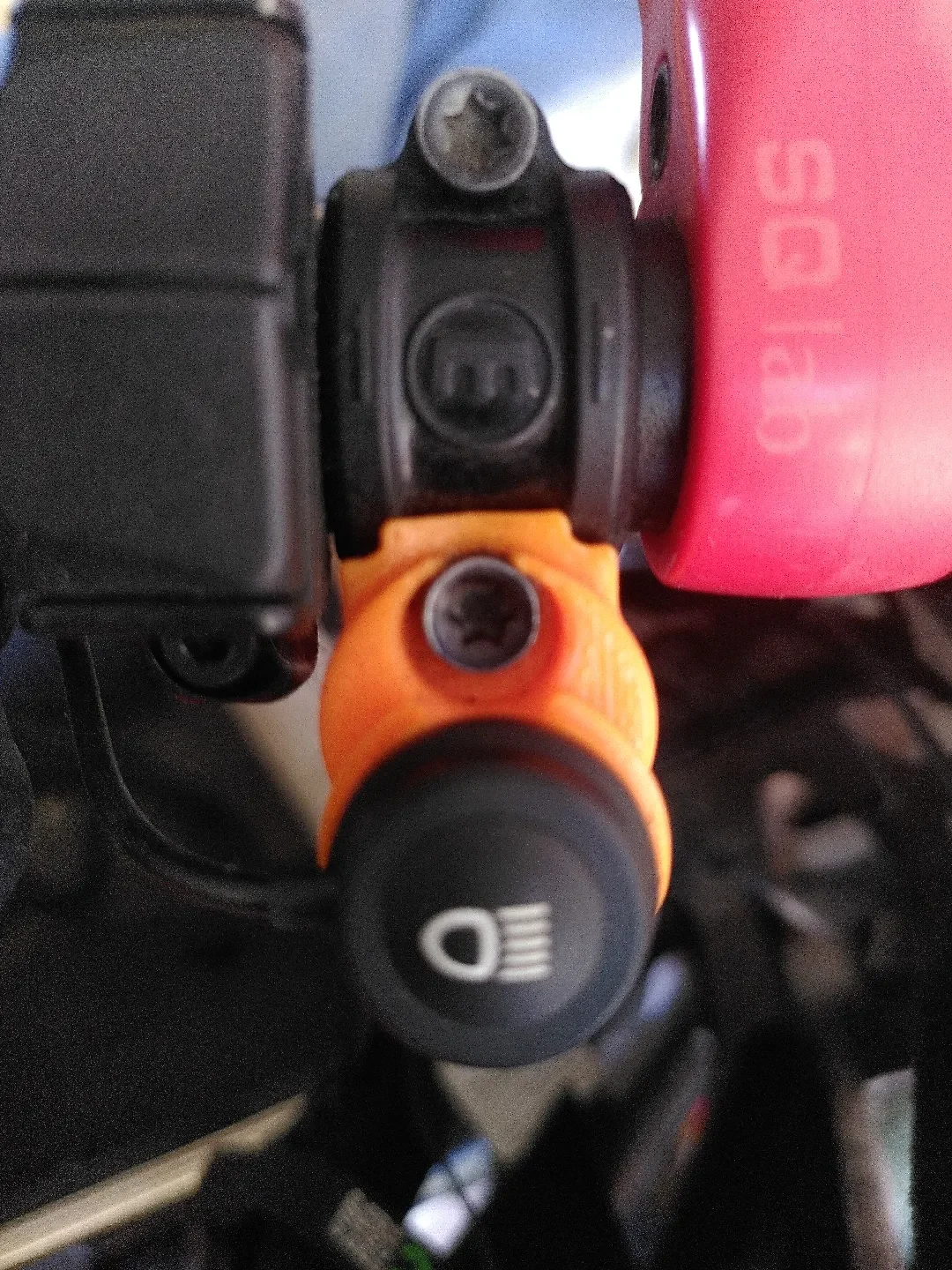

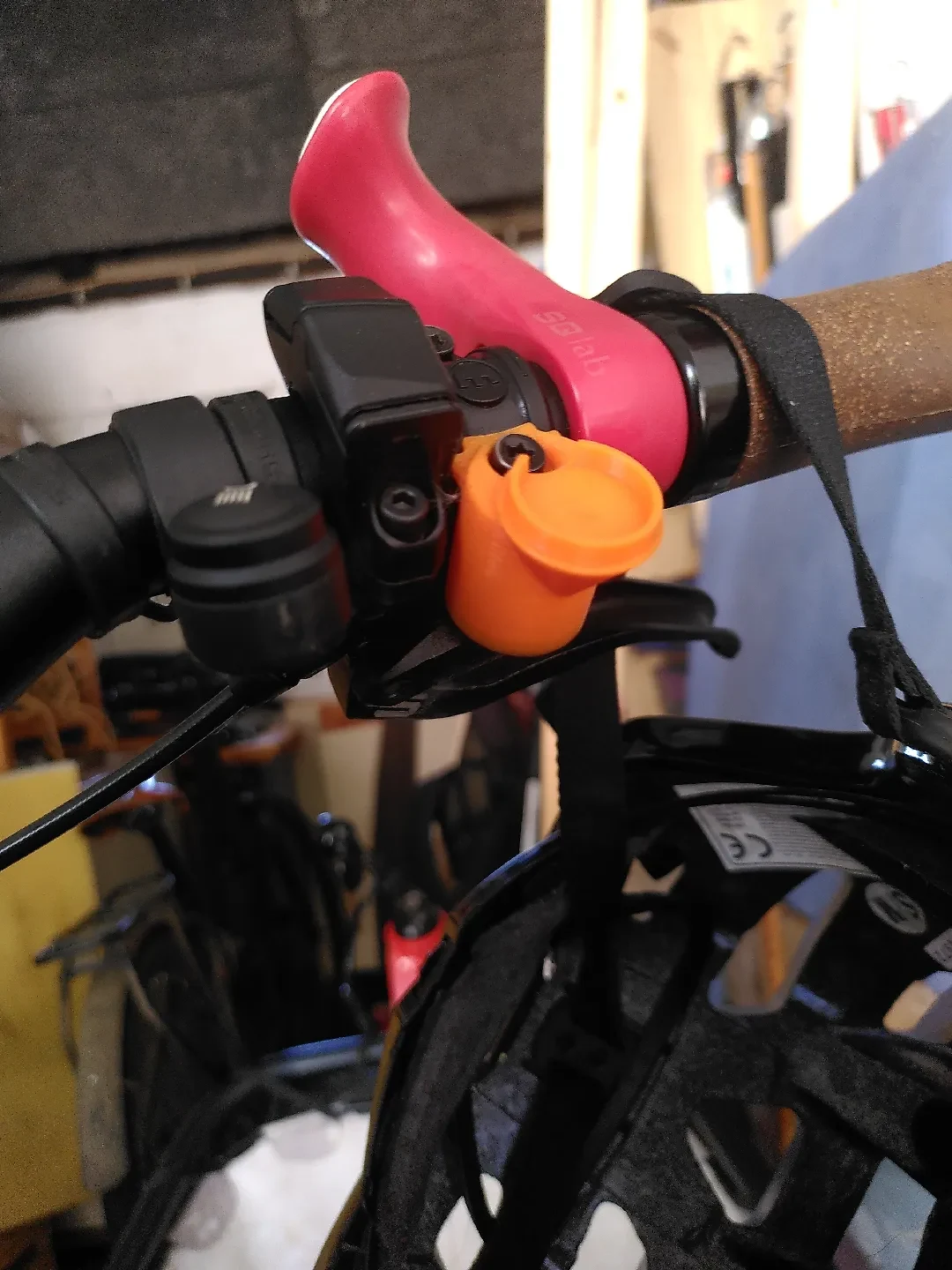

Поскольку я не хочу полагаться на PLA или PETG в качестве зажима такого важного компонента, как тормоз, я решил создать немного другой адаптер. Он размещается на самом креплении как шайба, что обеспечивает значительно лучшее прилегание по форме. Поддерживая всю модель напротив фактического тормоза, давление при срабатывании переключателя отклоняется к нижней части крепления тормоза, предотвращая поломку адаптера.

Настройки печати и материал:

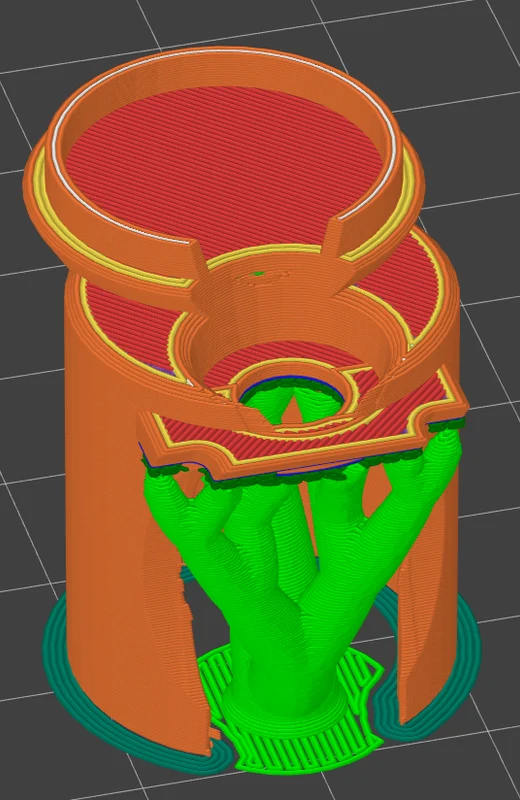

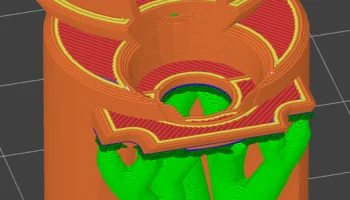

Для печати я использовал PLA Plus толщиной 0,2 слоя и 100% заполнением. Всего потребуется примерно 6 г или 1,7 м нити. Переключатель удерживается на месте магнитами, которые легко вставляются снизу. Я использую 3 неодимовых магнита 2х3.

Возможные улучшения (сейчас у меня нет времени — смело берите на себя):

* Добавляйте магниты во время печати, чтобы они не выпадали.

* Немного сме��тите верхнюю платформу, чтобы она была еще ближе к большому пальцу.

* Отрегулируйте допуски, чтобы создать большее давление зажима.

* Хотя заманчиво: я бы не советовал снимать ствол, это важно для устойчивости.
