Катапульта
Введение

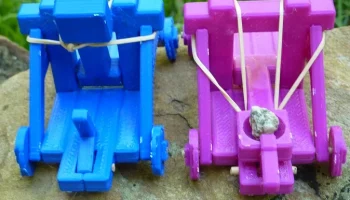

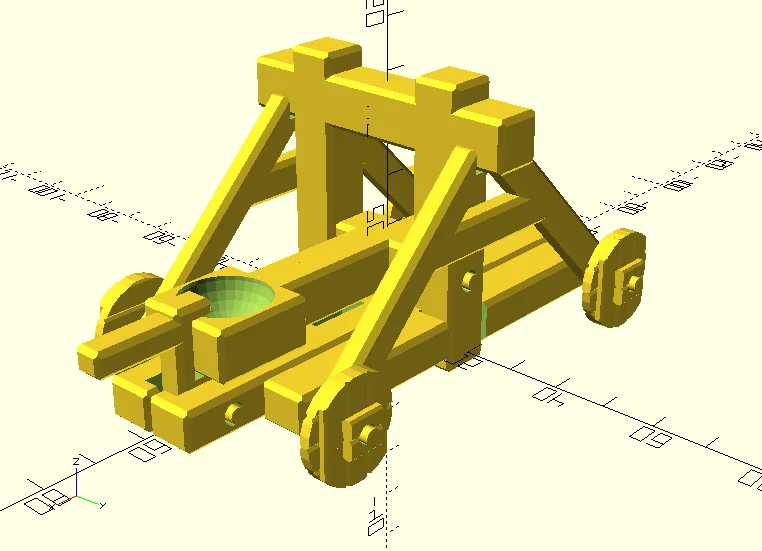

Это моя попытка создать печатную конструкцию катапульты. Мне нужны были осевые шарниры, чтобы удерживать детали на месте, поэтому я решил использовать дюбели диаметром 1/8 дюйма (3 мм) вместо печатных осей. Итак, пока печатается карточка, сходите в местный хозяйственный магазин и купите дюбель (если возможно, из твердой древесины, лучше всего выбрать один из сердцевины дерева).
Отрежьте четыре отрезка дюбеля. Отметьте длины, затем прокатайте дюбель лезвием ножа по отметкам, чтобы надрезать все вокруг. После пары рулонов секции можно разъединить. Вам понадобятся две детали длиной 63 мм для осей колес, одна длиной 40 мм для шарнира рычага и одна длиной 20 мм для спускового крючка.
Печать
Я печатал из ABS с соплом 0,5 мм и Z-шагом 0,25 мм. Имеется две горизонтальные/боковые оболочки и четыре слоя сверху и снизу. Я использовал 15%-ную шестиугольную заливку и не использовал опор.
Сборка
Отделите детали от открытки. При необходимости пропустите сверло диаметром 1/8 дюйма (3,2 мм) через ось спускового крючка и отверстия для оси в станине, ось метательного рычага, а также отверстия для оси колеса в боковых распорках. Это касается зазоро�� между осями дюбелей, так как ваш принтер может слегка выдавливаться при печати.
Прикрепите вертикальные балки к основанию. Это было сложно сделать с деталями, напечатанными из АБС-пластика, но они встали на место без повреждений. Вы можете отрезать часть нижней защелки, чтобы облегчить этот шаг.
Вставьте дюбель диаметром 20 мм в отверстия фиксатора, затем протолкните его через отверстие фиксатора (соблюдая правильную ориентацию). Отверстие в защелке плотно прилегает, как и колеса.
Вставьте осевые дюбели в отверстия в станине и наденьте боковые распорки на осевые дюбели. Вставьте (возможно, вбейте) ось в колесо (плоской стороной к катапульте). Это должно быть плотное прилегание. Если колеса слишком тугие, вы можете просверлить отверстие и приклеить колесо к оси с помощью CA (суперкл��я).

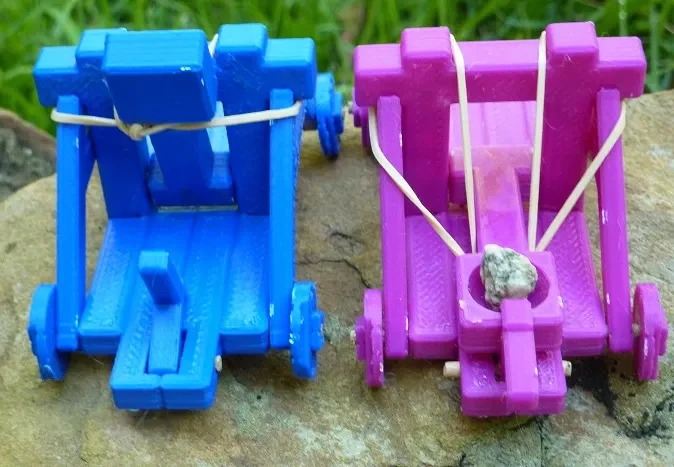

Вставьте дюбель на место, которое удерживает метательный рычаг. Оберните резинку вокруг стоек и метательного рычага. Примечание: дальность действия можно регулировать количеством резиновых лент, натягивающих метательную руку.
При необходимости капля клея на концах дюбелей поможет закрепить вещи на месте.
