Круизный лайнер P&O Иона

Обновлено 30.09.23:

Исправлена проблема с неправильным разрезом левого борта корпуса.

См. файл Iona S500 V2c.

Также обратите внимание, что после выпуска этих сложных моделей кораблей в масштабе 1:500, состоящих из нескольких частей, я обнаружил, что принтеры BL способны довольно хорошо печатать эти модели в масштабе 1:1000 на одной пластине — см. другие списки версий 1:1000.

обновление от 09.08.23

Загружен новый файл 3mf, содержащий все пластины и различные улучшения конструкции, включая:

Большие допуски в центроплане корпуса.
Улучшенные настройки Brim
Некоторые из самых хрупких пластин утолщались
Упрощенные stl в пределах 3mf
На большинстве деталей теперь имеются тисненые ссылки, облегчающие сборку.

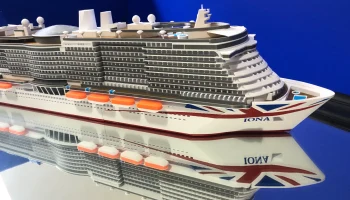

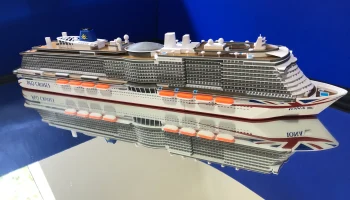

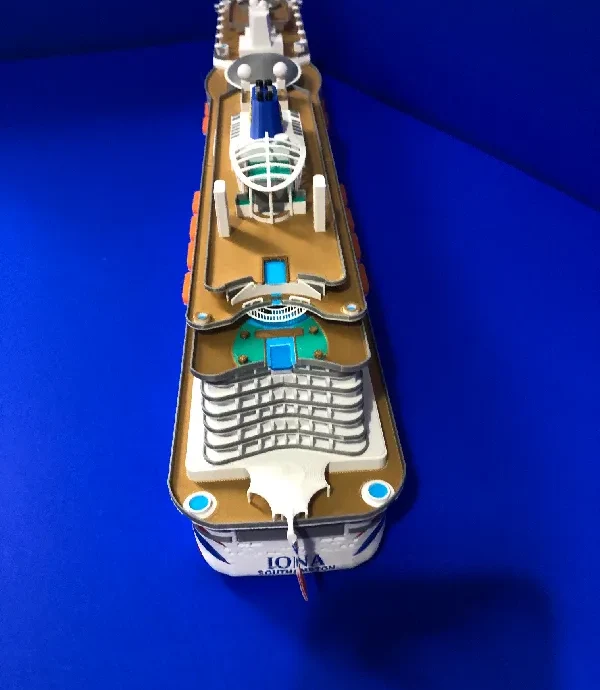

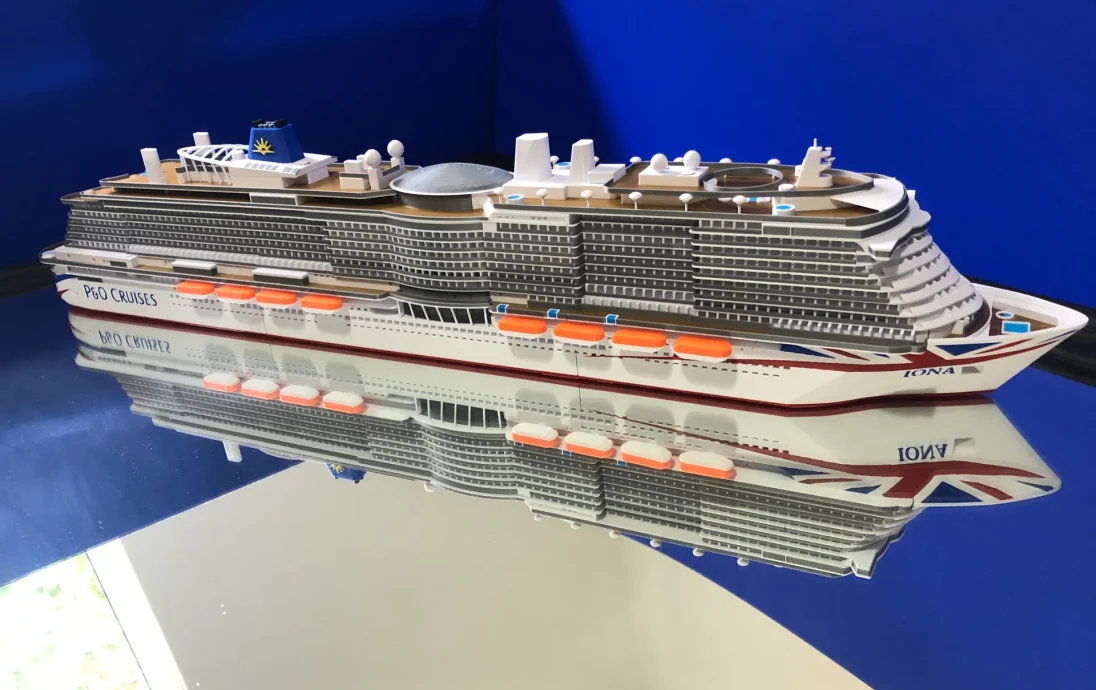

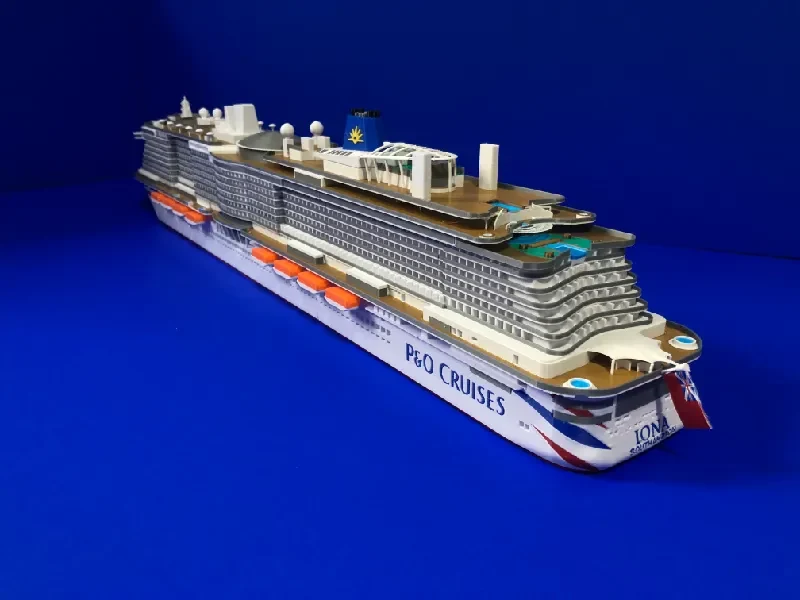

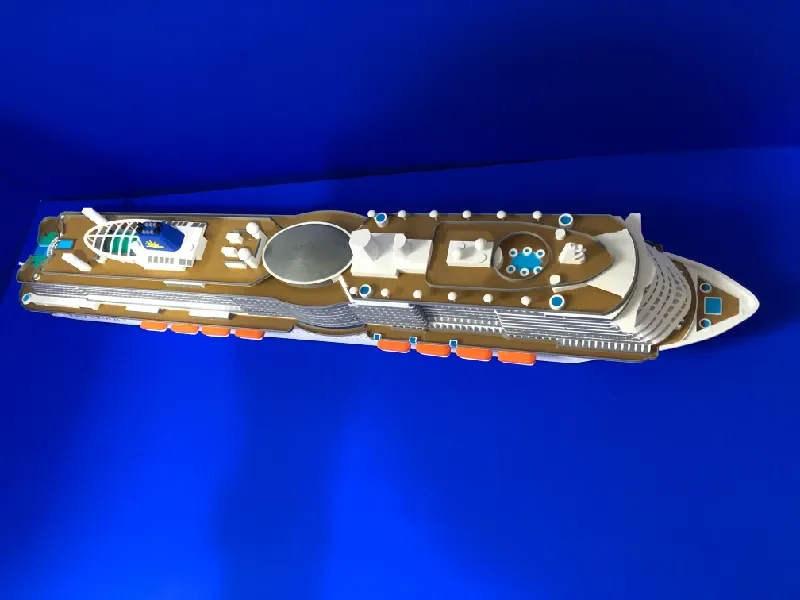

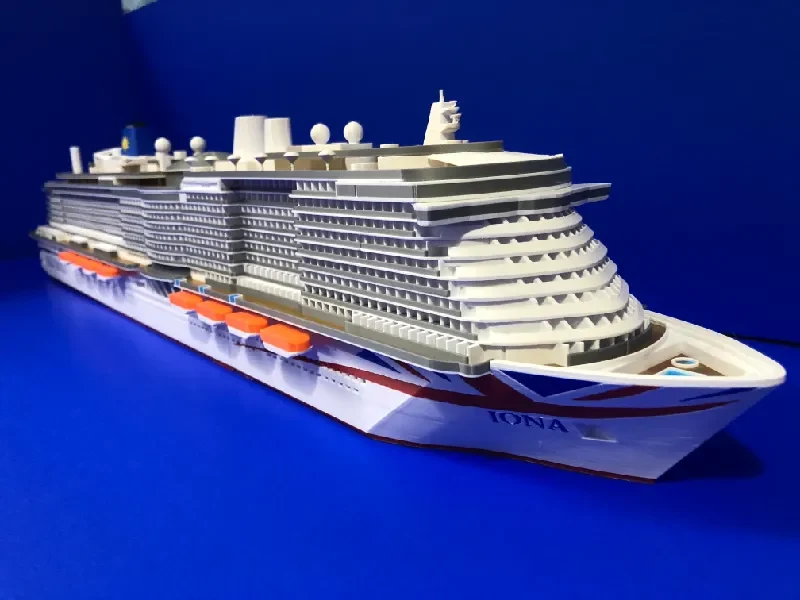

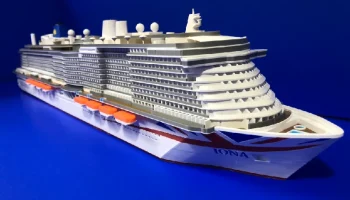

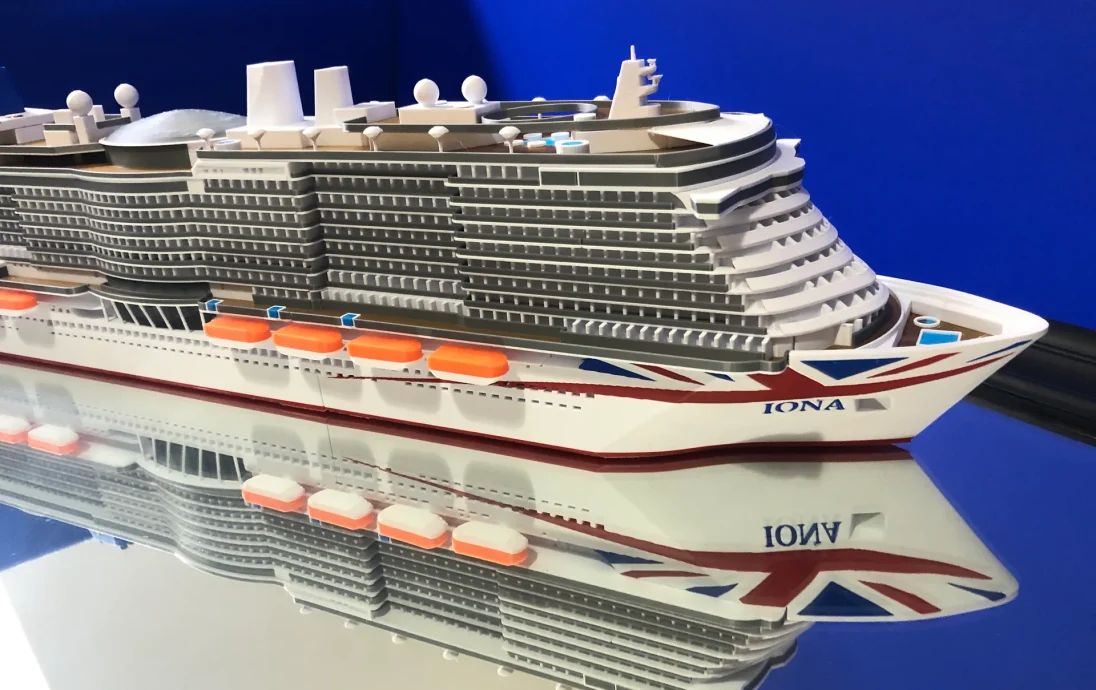

Третий корабль из серии из семи моделей круизных лайнеров P&O в масштабе 1:500 — Iona — только для личного использования.

Iona — крупнейший круизный лайнер P&O, находящийся в настоящее время в эксплуатации.

Предназначен для многоцветной печати на 8-цветной машине Bambu Lab X1C или P1P (2 x AMS).

NB. Включенные файлы 3mf загружаются только в Bambu Slicer или Orca Slicer.

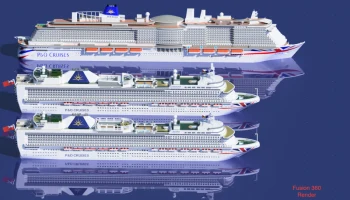

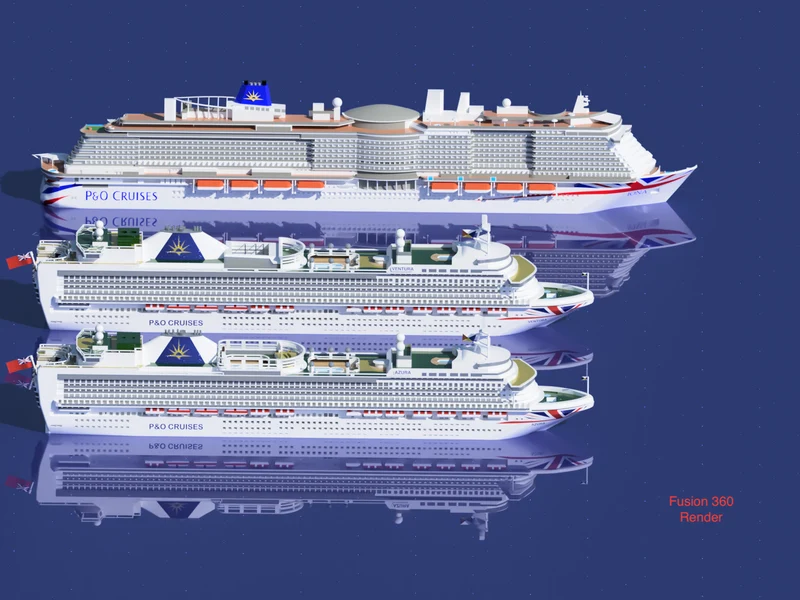

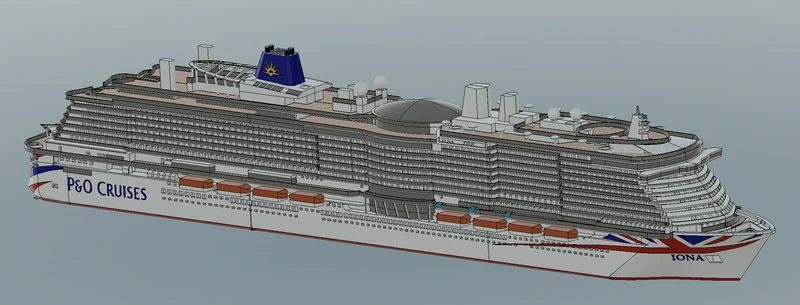

Разработано с использованием Fusion 360.

Модель имеет длину примерно 3 рабочих пластины, поэтому ее необходимо распечатать отдельными секциями, которые соединяются вместе на уровне платформы, затем каждая платформа скрепляется болтами с головкой M4.

(около 22 M4x16 и 4 M4 x 10)

В общей сложности печать займет более 60 часов — на отдельных пластинах, время печати каждой из которых в среднем составляет около 2 часов, — но на печать некоторых более сложных пластин требуется более 13 часов.

На данный момент созданы три модели из семи, еще одна уже опубликована в печатных изданиях — P&O Ventura. Азура также может быть опубликована, если будет достаточный интерес.

Для справки, вот цвета нитей, которые я использовал, в порядке количества — предположительно, эквиваленты Bambu Lab.

Нить eSUN PLA+ 1,75 мм, нить для 3D-принтера PLA Plus холодный белый
eSUN PLA+ Серебристый
SunLU PLA+ Синий
SunLU PLA Красный
1 кг, 1,75 мм PLA 3D-принтер с катушкой (золотой цвет)
Нить для 3D-принтера SUNLU PLA+ Plus Grass Green
Aldi Balco Синий 1кг
SunLU PLA Желтый
Бамбу Лаборатория Оранжевый
ICE Filaments ICEFIL1PLA104 PLA-нить, 1,75 мм, 0,75 кг, Варварско-коричневый
eSUN ПЛА ЧЕРНЫЙ
Bambu Support W — просто экспериментирую с некоторыми деликатными деталями.

При этом количество белого примерно в 10 раз больше остального.

Мое лучшее предположение об эквивалентных этим нитям Bambu Lab Filament:

Bambu Lab PLA Basic Джейд Белый
Bambu Lab PLA Шелк Серебристый
Bambu Lab PLA Basic Синий
Bambu Lab PLA Basic Красный
Bambu Lab PLA Базовая бронза
Bambu Lab PLA Basic Зеленый
Bambu Lab PLA Matt Ice Blue
Bambu Lab PLA Basic Желтый
Bambu Lab PLA Basic Оранжевый
Bambu Lab PLA Basic Коричневый
Bambu Lab PLA Basic Черный
Бамбу Поддержка W Белый

Инструкции по сборке.

Печатайте пластины в указанном порядке. Написание номеров колод на печатных деталях может помочь в организации. **
Рекомендуется использовать текстурированную пластину для большинства отпечатков, особенно тех, которые в некоторых частях имеют только один слой, например, колода 19 Bow. Холодная пластина, однако, полезна для очень длинных и толсты�� отпечатков — например, Халла, если требуется возможность приостановить печать на ночь. **
Для более толстых секций корпуса соединения «ласточкин хвост» достаточно тугие, поэтому может потребоваться небольшая обрезка «ласточкин хвост», чтобы соединить детали.
В кормовой части корпуса я сделал несколько небольших нахлестов, чтобы углы не были скругленными, которые придется обрезать. **
Рекомендуется использовать небольшой молоток, чтобы аккуратно постукивать соединения «ласточкин хвост», медленно двигаясь из стороны в сторону, пока секции не станут плоскими.
Готовые колоды затем можно скрепить болтами, используя отверстия с прорезями для винтовых крышек.
Спасательные шлюпки необходимо вставить в выступы палубы 7 — возможно, придется слегка расширить прорези в спасательных шлюпках с помощью отвертки.
Навес на палубе 19 также вставляется в несколько довольно узких отверстий, так что, возможно, их придется слегка приоткрыть с помощью небольшой отвертки.

Модель была напечатана только один раз и была повторно вырезана для этой загрузки.

Более подробная информация о проекте и построении
