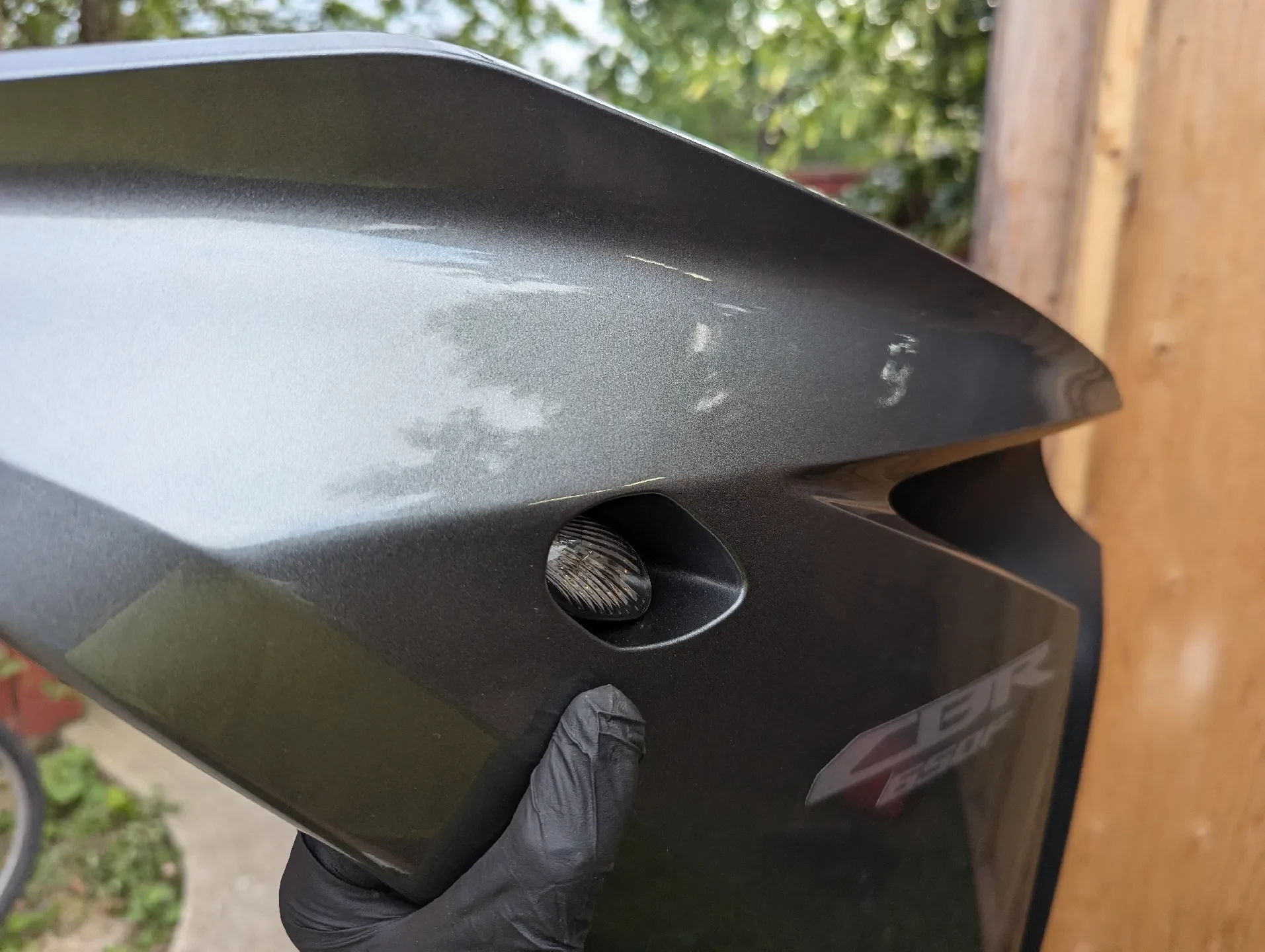

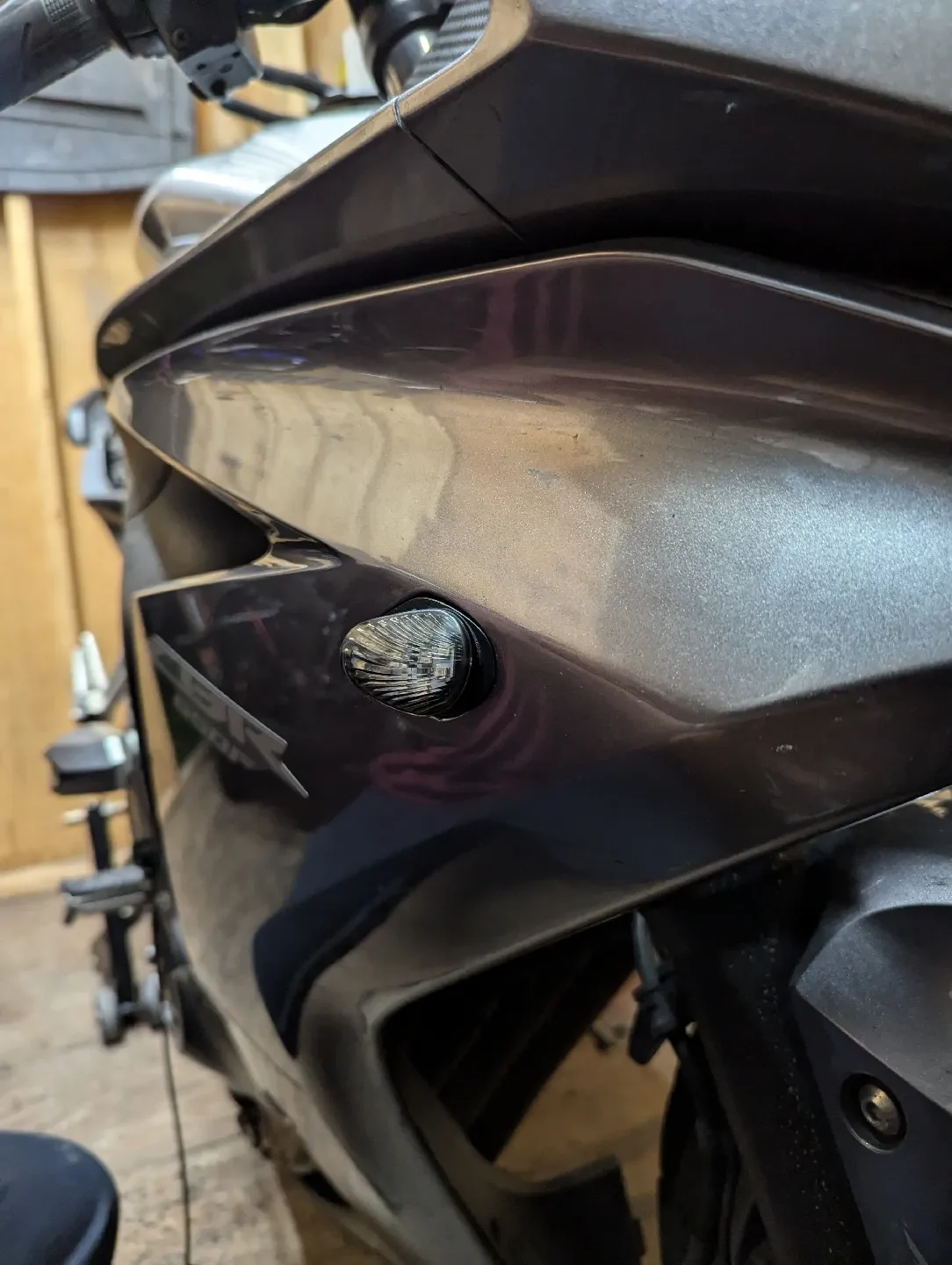

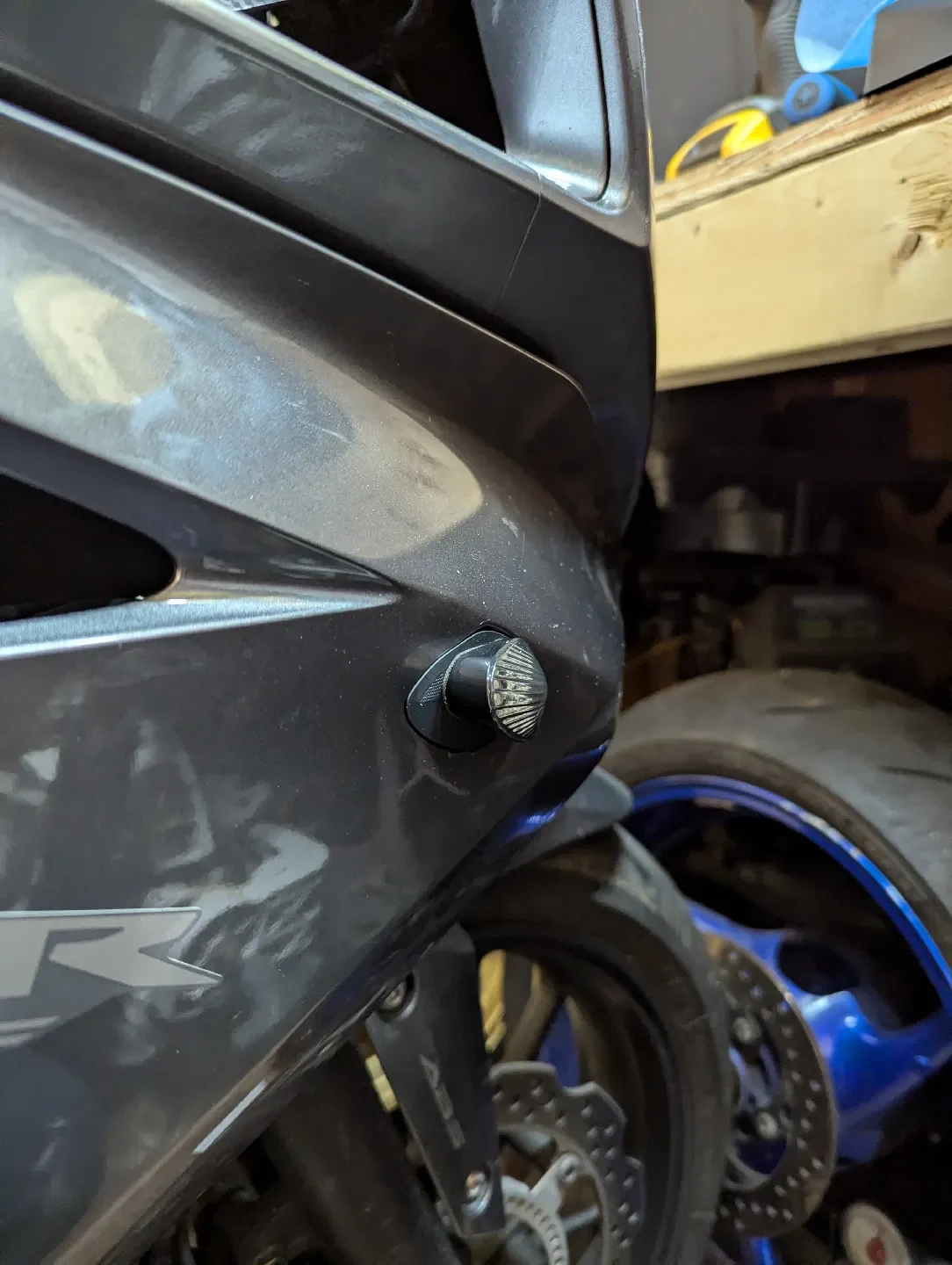

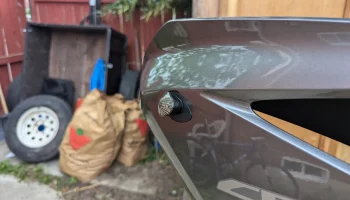

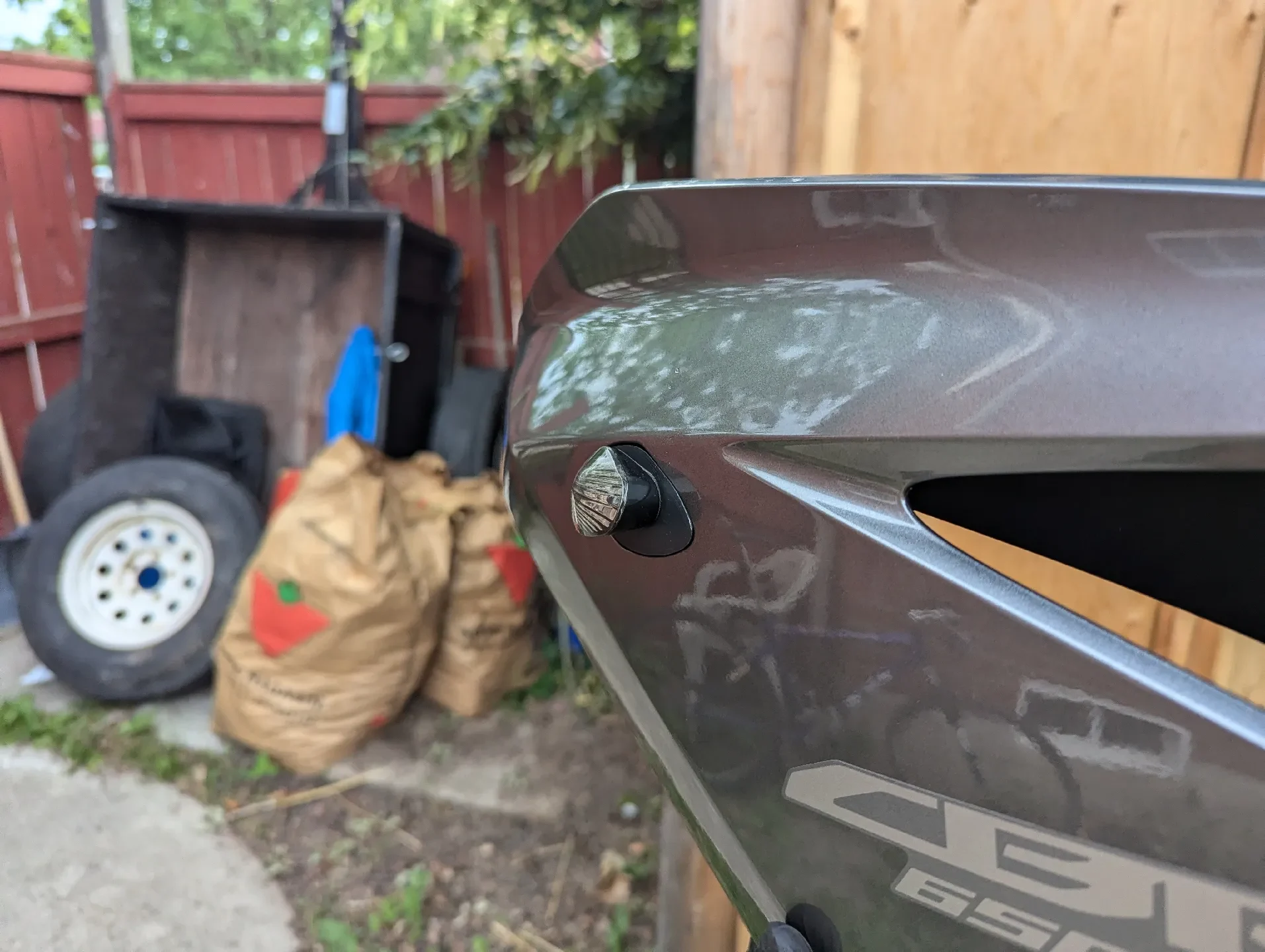

CBR650F Поворотник заподлицо

Когда вы снимаете штатные указатели поворота, в обтекателе остается большой карман, что очень усложняет установку поворотников заподлицо. В поворотниках, которые я использовал, используется только двусторонняя лента, поэтому мне просто нужна была деталь, которая заполняет углубление и позволяет проводам пройти.

Как я это спроектировал (узнал из поста PistonPin о его адаптере CBR300R)

Шаг 1:

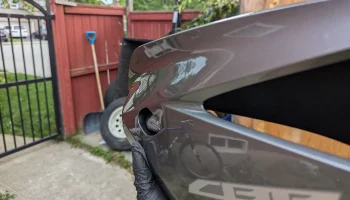

Убраны заводские поворотники.

Шаг 2:

Вставьте лист бумаги в обтекатель и нарисуйте форму отверстия в нижней части углубления.

Шаг 3:

Сфотографировал след нормально к листу бумаги и измерил самую широкую и длинную части.

Шаг 4:

Импортировал изображение в OnShape и масштабировал его в соответствии с размерами, а затем нарисовал линию, соответствующую контуру.

Шаг 5:

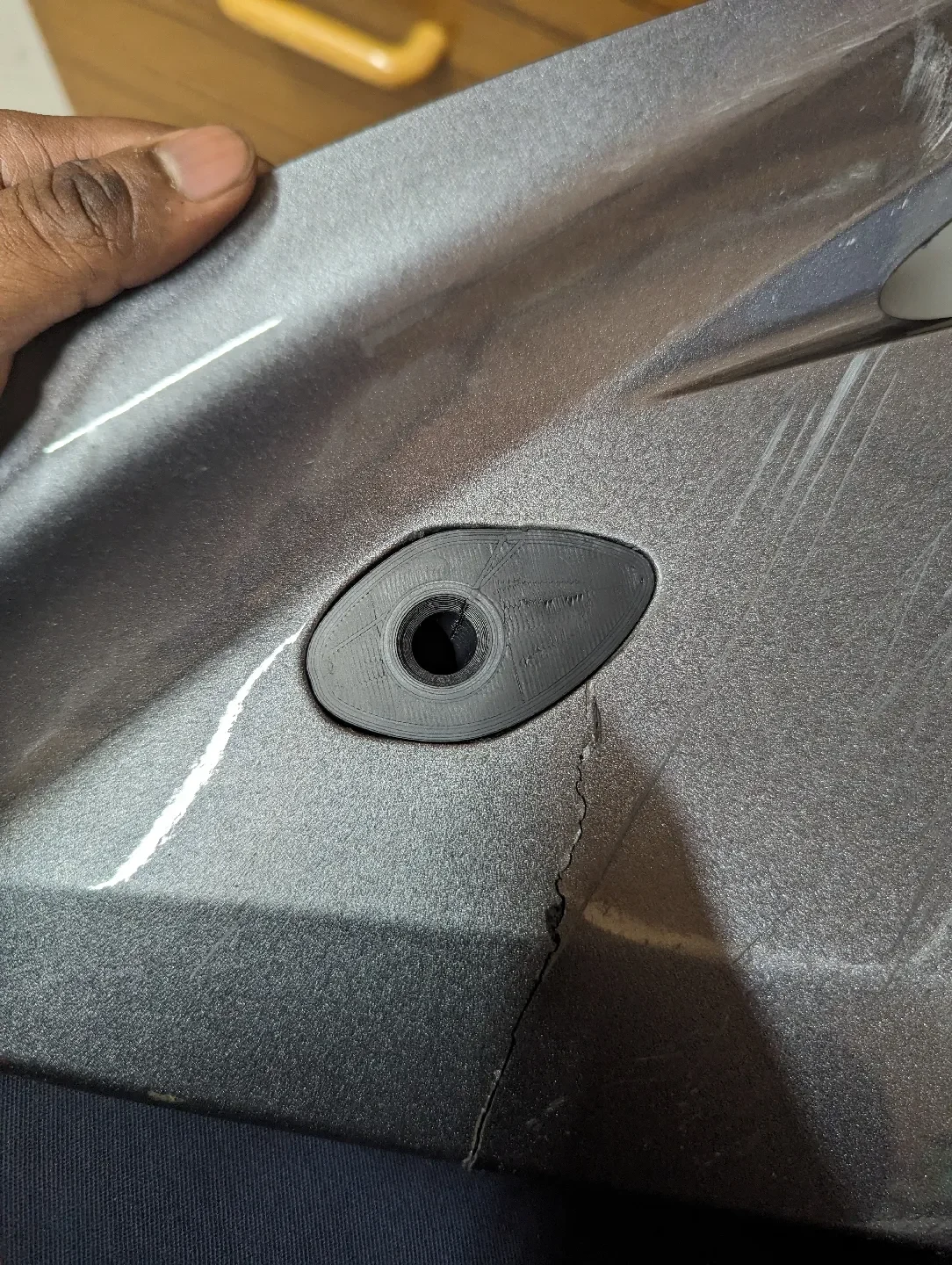

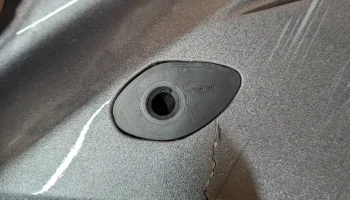

Выдавил форму и напечатал ее с минимальным заполнением, затем поместил деталь в обтекатель и заметил, что углубление имеет уклон, поэтому я напечатал несколько итераций и обнаружил, что уклон составляет ~3 градуса.

(Да, мои обтекатели треснуты, у меня низкая сторона, вот что привело в движение весь этот проект, OEM-сигналы слишком дороги для того, насколько они уродливы)

Шаг 6:

Как только деталь хорошо подогнана, я нарисовал на ней кривизну обтекателя.

Шаг 7:

Затем я создал плоскость и наклонил ее, чтобы она соответствовала наклону обводки на шаге 6. Я сделал это, измерив высоту прорисованной линии в самой передней и самой задней точке, и наклонил плоскость, чтобы она совпадала. Затем то же самое проделал и с высотой самых широких точек.

Шаг 8:

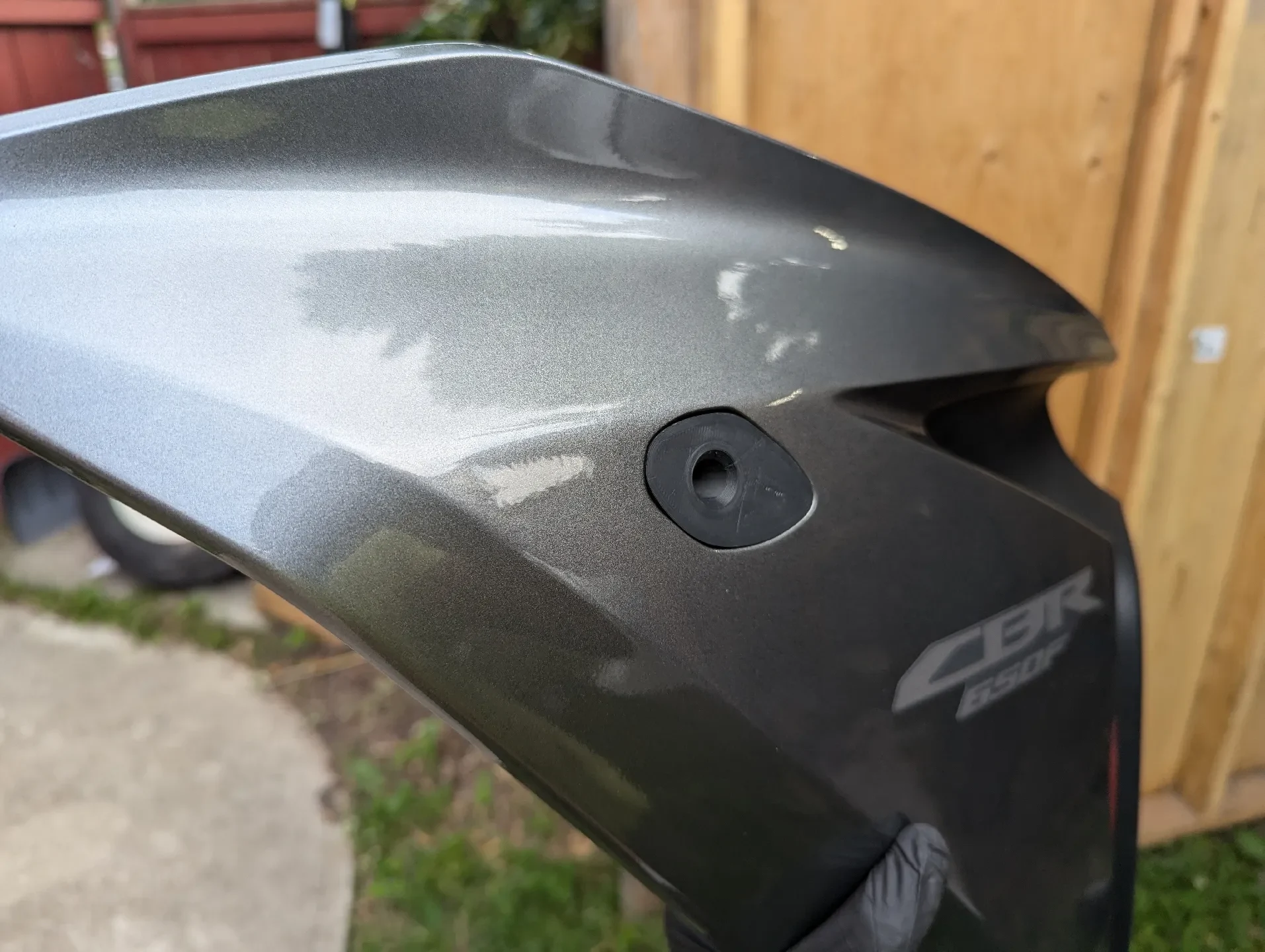

Затем добавил отверстие для прохождения проводов поворотников с фаской и скруглением.

Шаг 9:

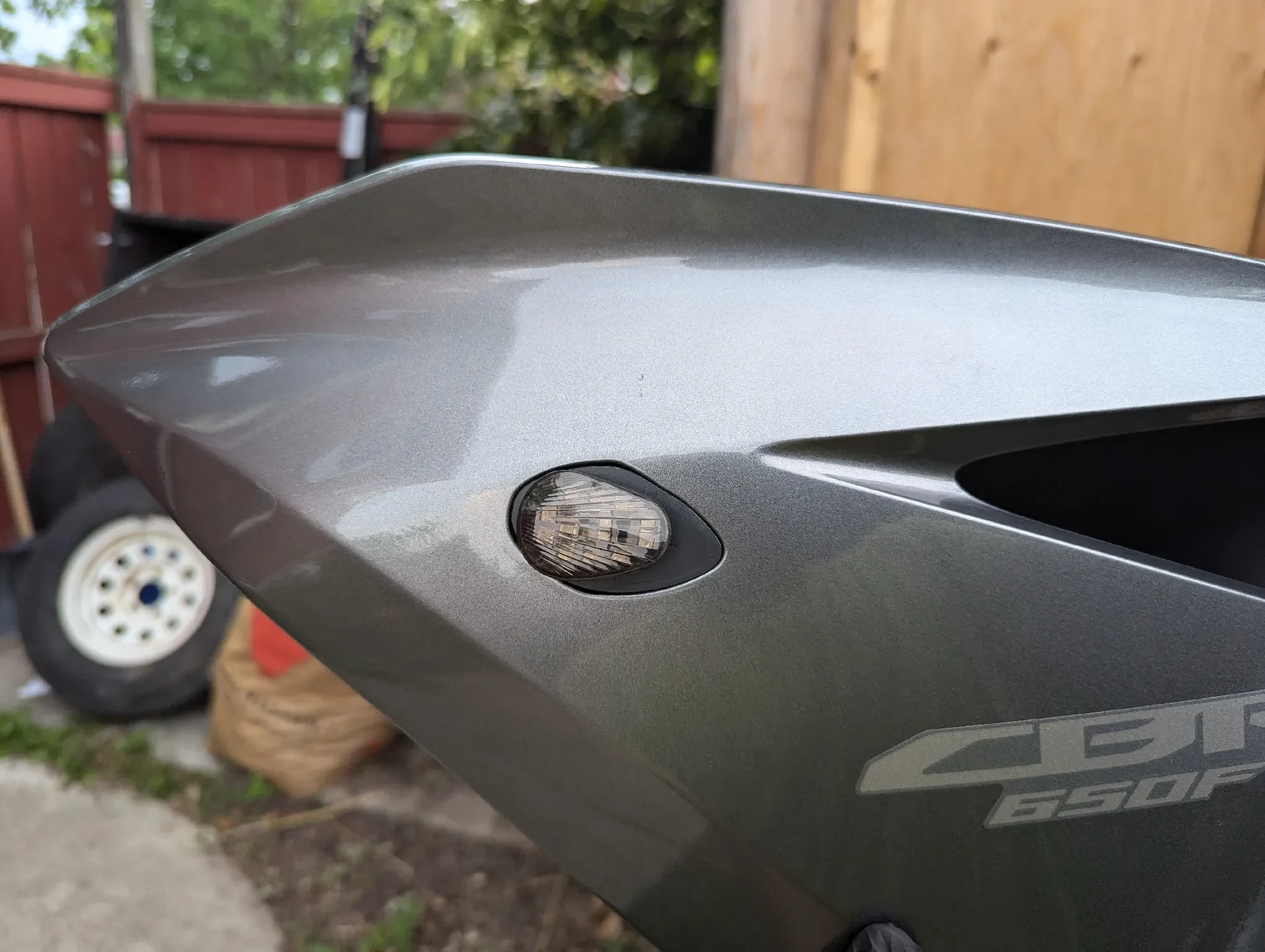

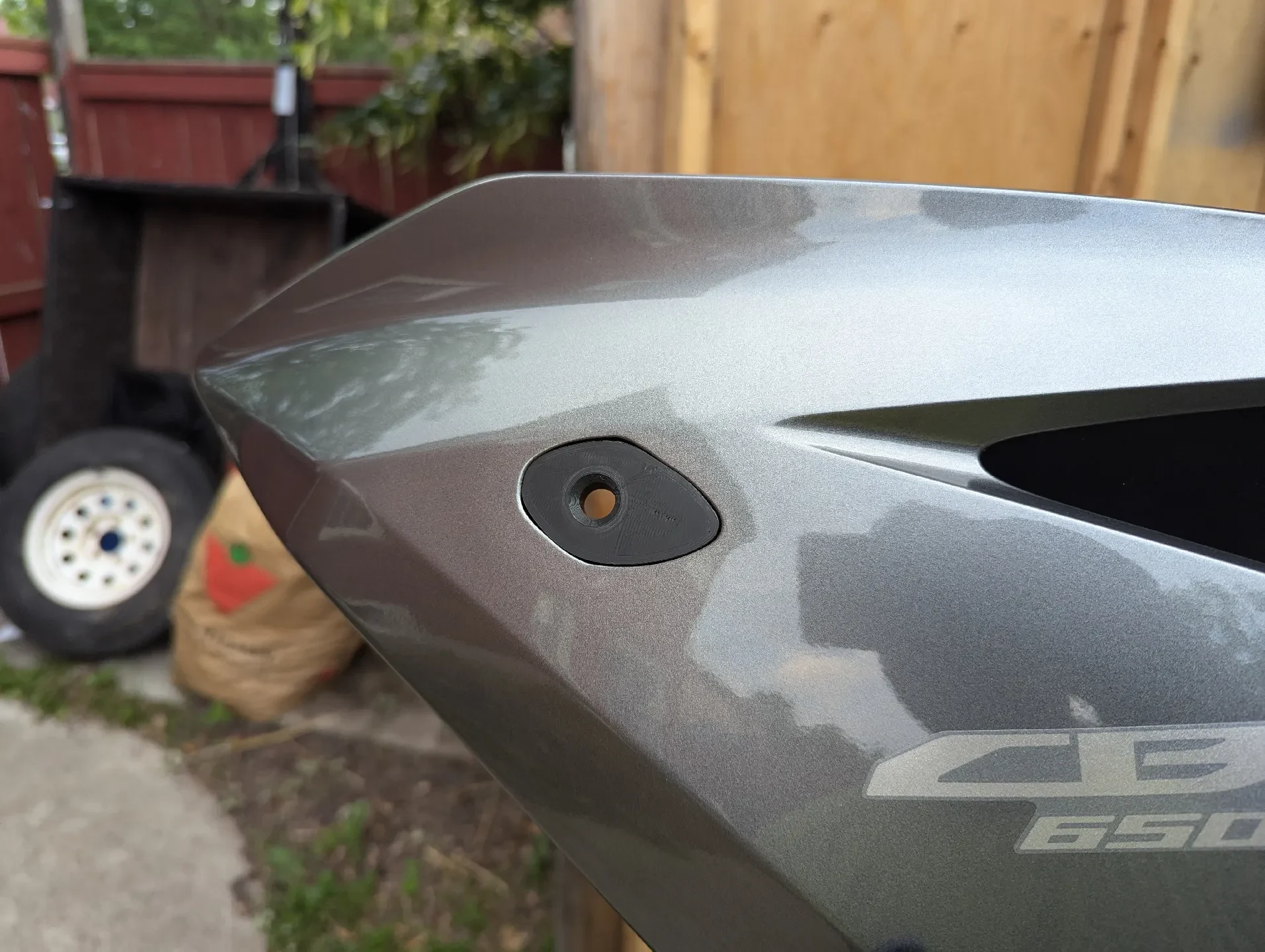

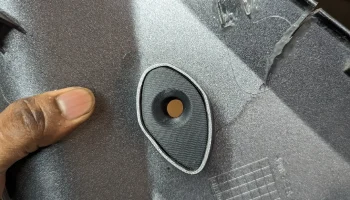

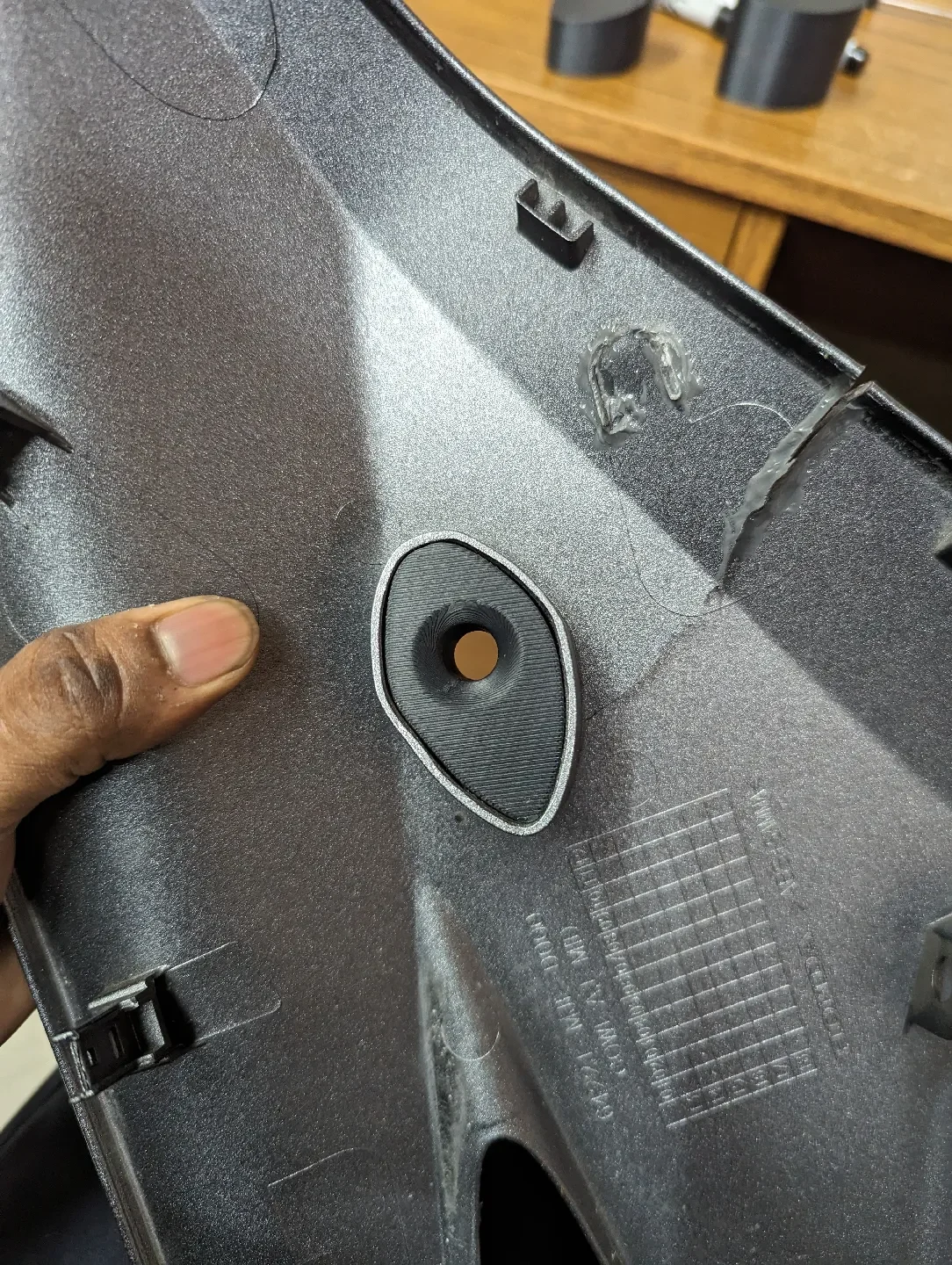

Вставьте деталь в углубление с помощью двустороннего скотча.
