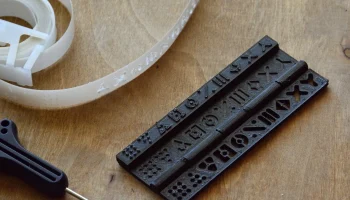

Шрифт Брайля, как символ Slate
Табличка с символами, напоминающая шрифт Брайля.
Похож на однострочный планшет Брайля. Для этого можно использовать сменную этикеточную ленту Брайля и стилус Брайля. Тиснит символы на ленте, которую затем можно приклеивать к вещам. Символы были выбраны там, где ориентация не имеет большого значения.

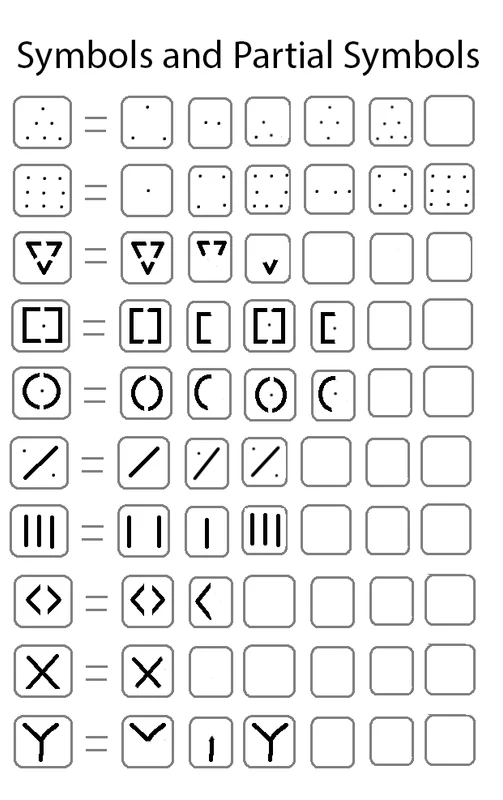

Этот проект призван помочь слепым и дальтоникам маркировать головоломки, такие как кубики Рубика, Пираминкс, Мег��минкс и т. д. Я знаю, что существуют тактильные кубики Рубика, но есть и другие извилистые головоломки без тактильных версий. Используя символы и частичные символы, можно будет даже пометить Tuttminx! Вы можете придумать ему другое применение, помимо запутанных головоломок.

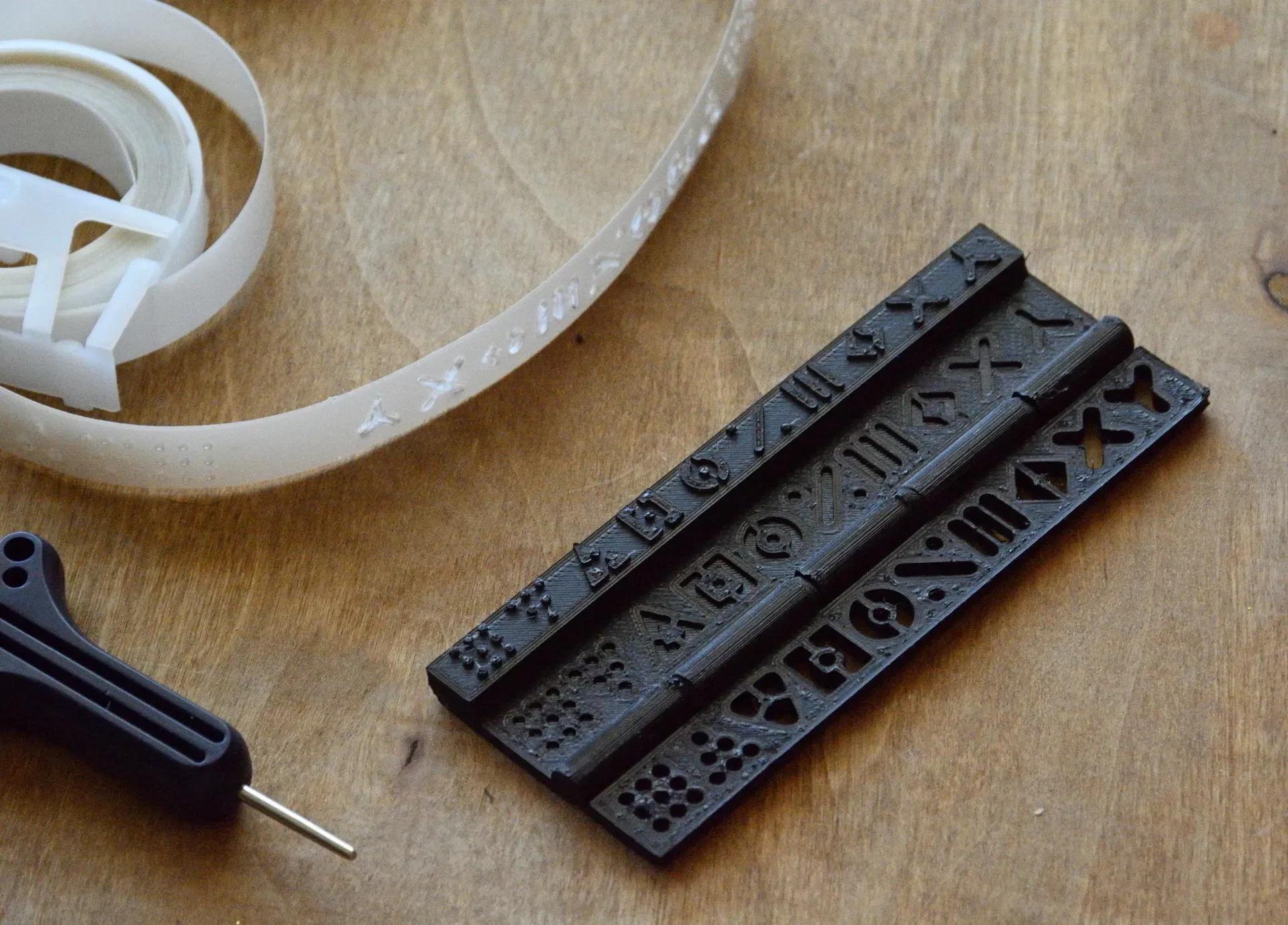

Есть версия для левшей и версия для правшей. Они просто добавляют подушечки на конец, противоположный вашей доминирующей р��ке, и дают вам 1 дюйм или 25 мм чистого листа, за который можно держаться. Благодаря этому вам не придется менять руки, когда вы дойдете до конца ряда. Существует также компактная версия без подушечек. На фото компактная версия.

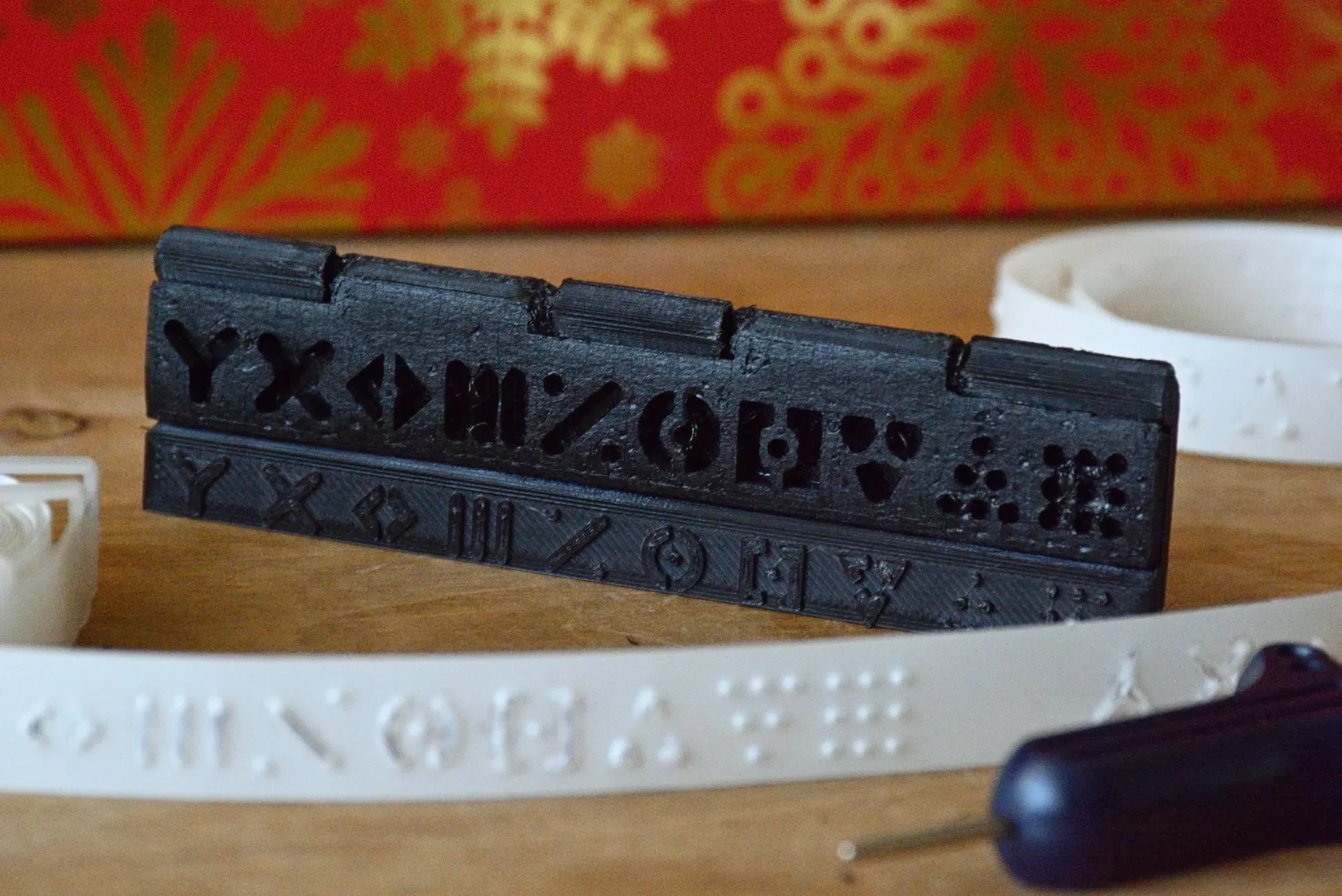

Планшет имеет небольшую подставку для пальца с приподнятыми символами для доступа вслепую. Помогает узнать, на каком символе вы находитесь.
Печать.
Я считаю, что высота слоя 0,2 мм позволяет петле работать лучше. Просто меньше слоев нужно склеить, чем слои толщиной 0,1 мм или аналогичные.
Я напечатал это в PETG, и мне понравился результат. Я боюсь, что некоторые мелкие детали могут сломаться в более хрупком материале. Рассмотрите возможность печати PETG на малярной ленте, чтобы сэкономит�� печатную платформу.
Для постобработки это должно быть похоже на шарнир, напечатанный на месте. Если он застрял, просто освободите его. Я обнаружил, что некоторые точечные символы могут печататься с частичным затруднением. Просто проткните их стилусом Брайля и/или очистите острым ножом.
Использование сланца.
Для тисне��ия точки требуется всего одно нажатие. Я считаю, что для того, чтобы составить хорошую линию, мне нужно повторить ее 5 раз. Я также должен обратить внимание на то, что я получаю середину линии, а не только концы.
Файл FreeCAD включен.
Вы можете скачать FreeCAD бесплатно и внести изменения в проект. Я сделал это достаточно параметризованным файлом. Последняя часть файла проекта представляет собой электронную таблицу, с помощью которой вы можете настроить некоторые параметры. Чтобы экспортировать STL, выберите большую половину Body002 и маленькую половину Body003, а затем экспортируйте.
Благодарим Кейт Р. за то, что она обратилась за помощью к этому проекту и работала со мной над ним. Я ценю ваше понимание.
Обновлено: рельефные символы стали крупнее.
Если вы хотите купить печатную версию, см.:
https://www.etsy.com/listing/1423510187 также может комплектоваться стилусом и лентой.
