Ручка - звездообразные ручки 1/4 дюйма и 5/16 дюйма

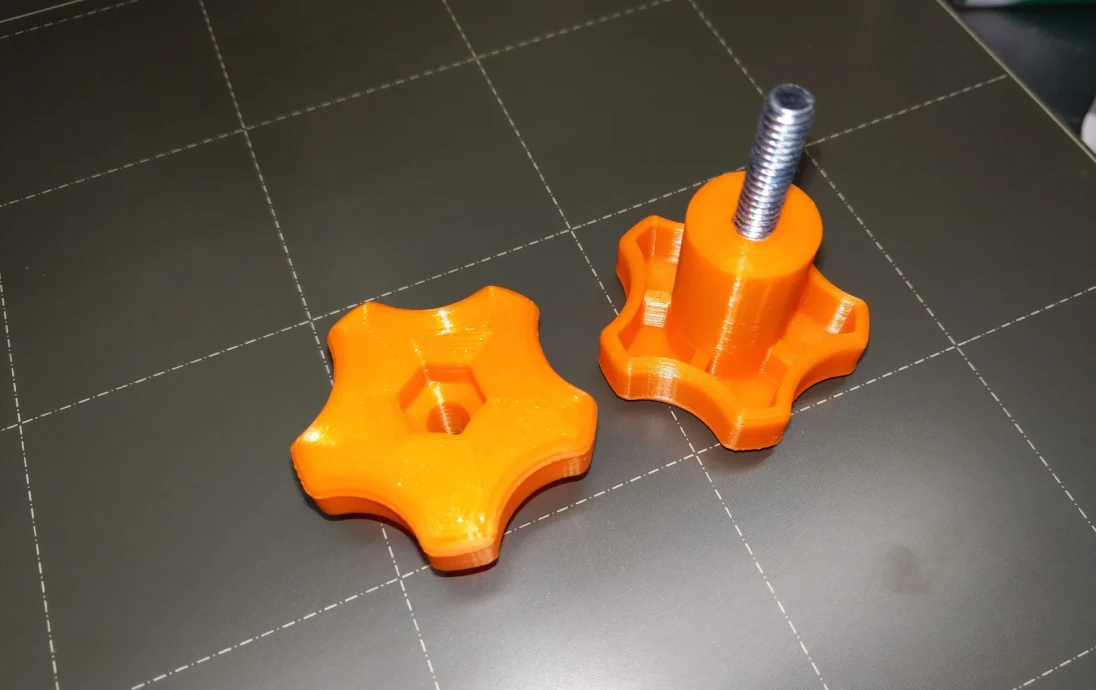

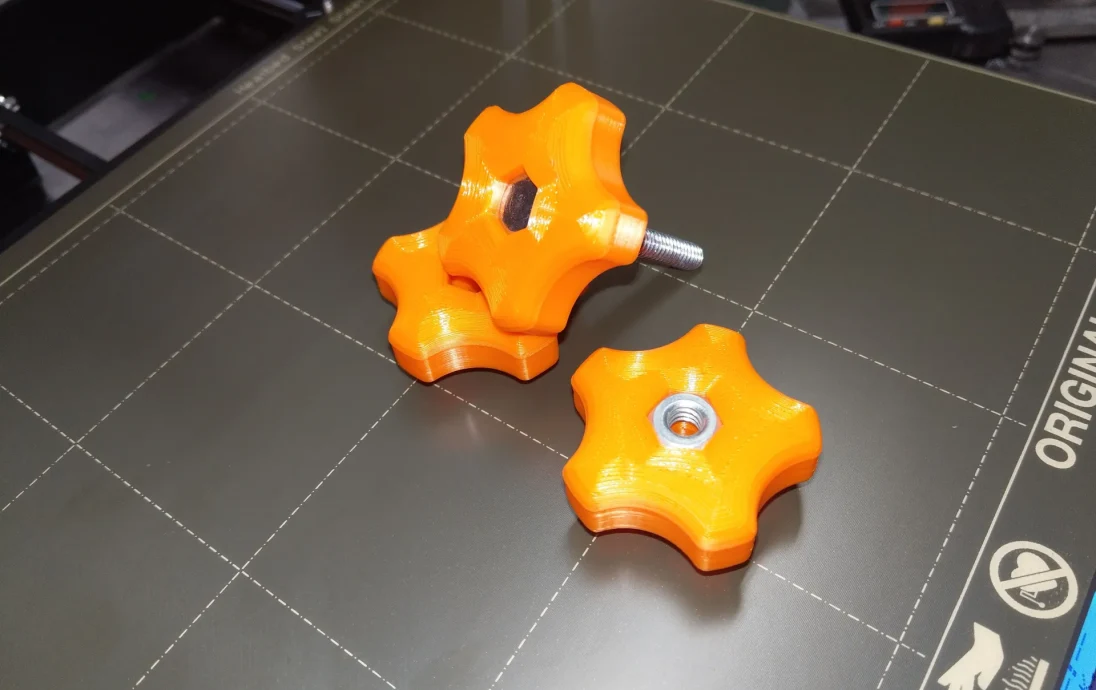

Метрическая система великолепна, но иногда вам нужна дюймовая версия. Эти ручки предназначены для болтов или гаек диаметром 1/4 и 5/16 дюйма и могут использоваться как в исполнении с наружной, так и с внутренней резьбой с соответствующим дополнительным оборудованием (как показано на фотографиях).

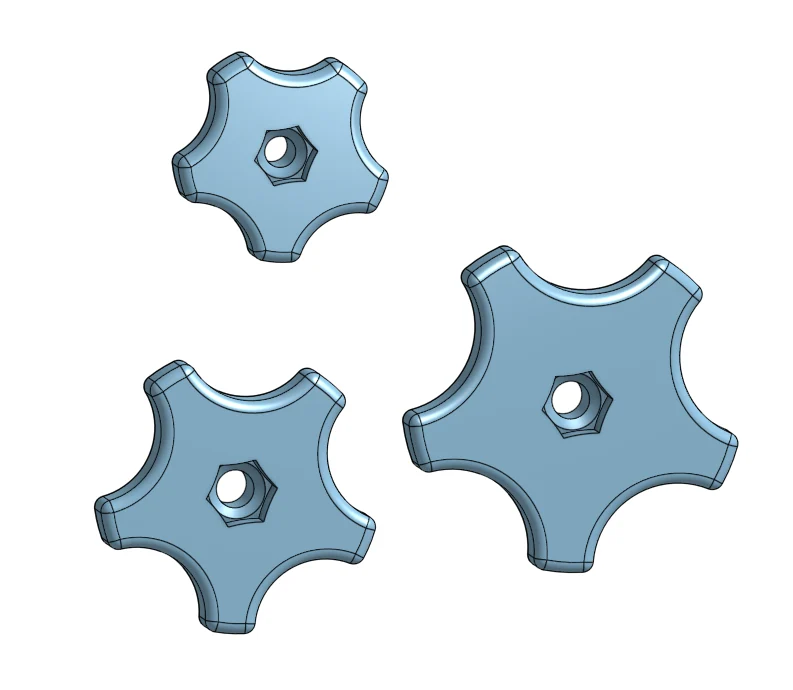

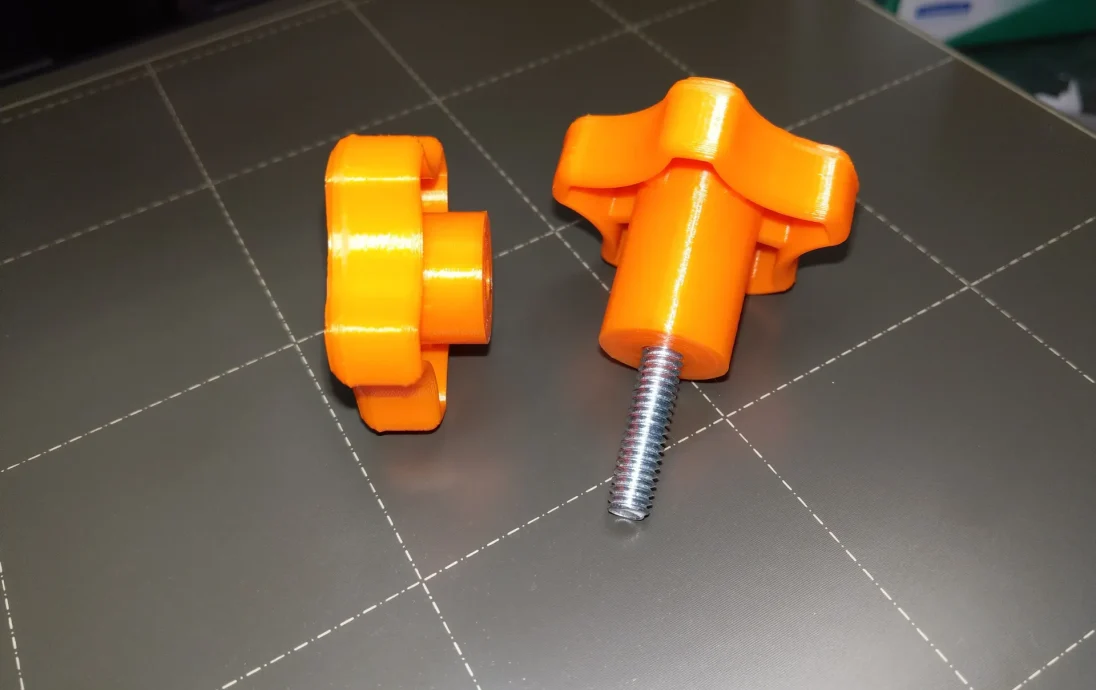

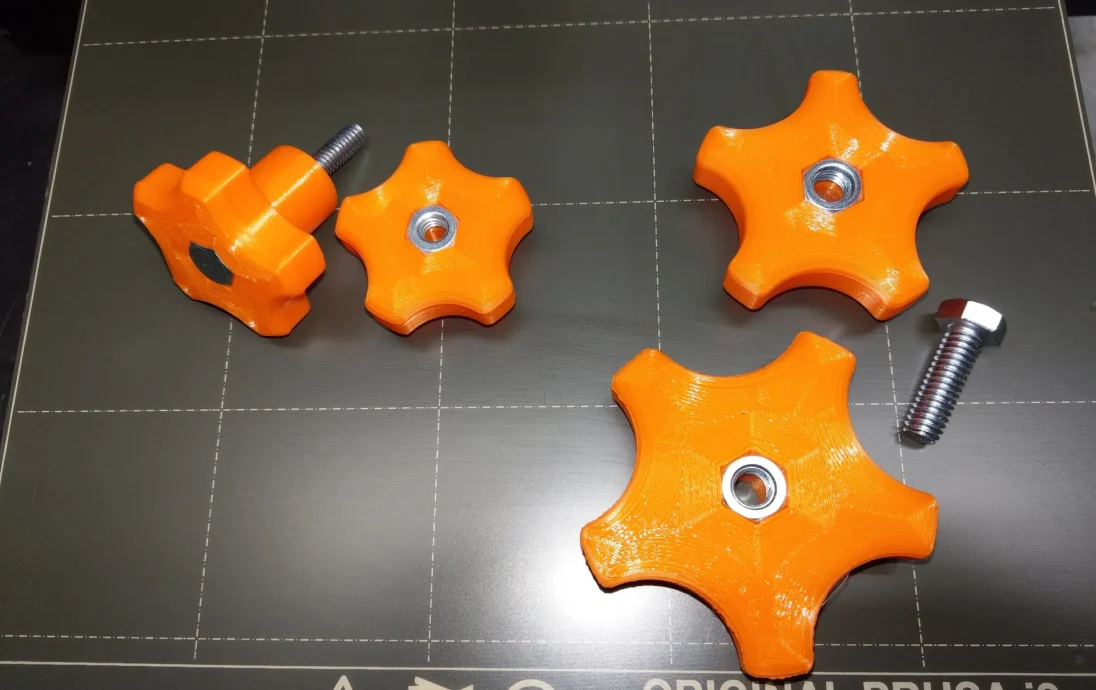

Обратите внимание, что каждая ручка поставляется в двух версиях: с короткой и длинной ножкой. Кроме того, ручка 5/16 поставляется с ручками двух размеров (маленькой и большой).

Они разработаны таким образом, чтобы плотно прилегать к используемой гайке или болту и не соскальзывать при использовании. Я предлагаю использовать подходящую гайку и болт, чтобы втянуть головку болта или нора в выемку ручки.

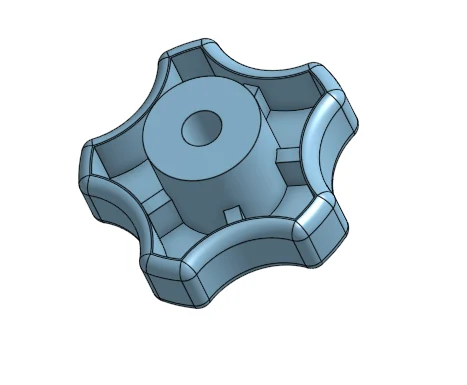

Файлы OnShape 3D CAD можно найти здесь:

https://cad.onshape.com/documents/6ae8bcbe8963fe1a7881e8de/w/1a7c9941cae2f375f93845ee/e/cf83794575fff2d20c8b1c96

Распечатать инструкции

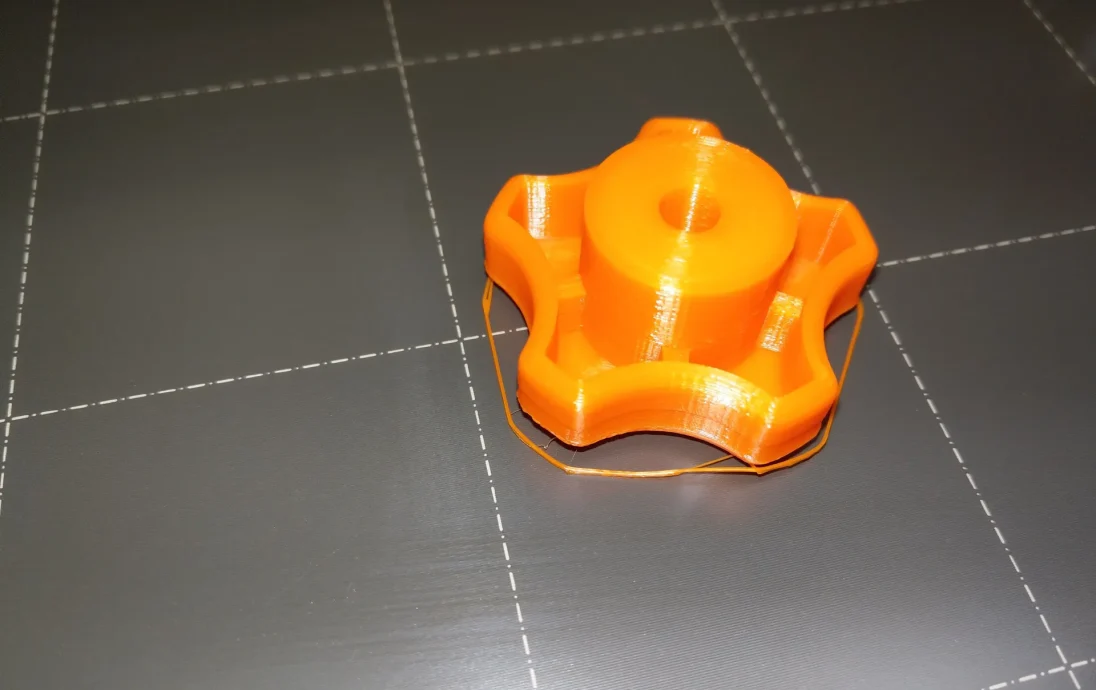

У меня это сработало с PLA со следующими настройками:

заливка: 20% прямолинейная
верхняя/нижняя заливка: концентрическая
периметры: 4
поля: не требуются
опоры: не требуются
Настройка качества 0,2 мм
