📁 Безбликовая лампа, без мерцания, своими руками
📐 STL
🪵 PETG, ABS, PLA
❤️ Ставь лайк, если понравилось!

Я купил новый 3D-принтер с закрытой камерой сборки. В какой-то момент я заметил, что один из двух экструдеров засорился. Проблема заключалась в том, что для разблокировки экструдера мне нужен был свет, потому что свет в сборочной камере работает только тогда, когда принтер включен. Когда принтер включен, начинают вращаться и вентиляторы, а они могут быстро сломаться, если вы сорветесь с шестигранного ключа. Поэтому я предпочел использовать фонарик.

Фонарик было трудно расположить правильно, и он ослеплял. По этой причине мне пришла в голову идея разработать собственную безбликовую лампу, которую можно просто поставить на грелку и которая не будет слепить. Желательно беспроводной и с powerbank. У меня уже был свой собственный powerbank с Battery Shield V3, который я взял за основу в этот раз.

Список компонентов

1 x Полая розетка 5,5×2,1

1 x Battery Shield V3
1 x LiPo 18650 3500mAh
1 x rocker switch 250V/3A монтажный размер 15×10,5 мм
4 x винта с внутренним шестигранником M2 x6
6 x винтов с потайной головкой M2 x 20
17 x светодиодных лент 5V SMD2835
5 x кабель-перемычка\

Выбор светодиодов

Поскольку основной корпус powerbank с Battery shield V3 был уже готов, мне оставалось подумать только об освещении. В качестве осветительных приборов должны использоваться светодиоды с напряжением 5 или 3 В, поскольку Battery shield V3 обеспечивает либо 5, либо 3 В. Для моих целей достаточно меньшего значения люмен. После недолгих поисков я нашел подходящие светодиодные ленты.

Световая температура моей светодиодной ленты — 6500K, также называемая холодным белым. Этот свет содержит много синего, что облегчает работу с ним, и детали быстро становятся видимыми. Поскольку Battery shield V3 имеет три дополнительных выхода 5 В и один USB A, питание светодиодов не представляет проблемы.

Светодиоды для безбликовой лампы — SMD2835. Они имеют ширину 2,5 мм и длину 3,5 мм и обладают чуть меньшей яркостью, чем SMD5050. От того, сколько потребляют светодиоды, зависит время работы лампы, так как питание от аккумулятора ограничено.

Конструкция крышки и средней крышки

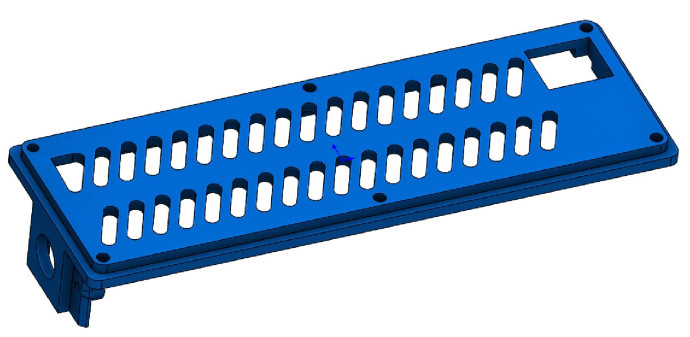

Как уже упоминалось в предыдущем разделе, основной корпус powerbank не меняется. Вместо этого светодиоды приклеиваются на внутреннюю крышку. Средняя крышка также служит опорой для полого гнезда для выхода 3 В. Кроме того, в ней сделан проем для прохода кабелей от выключателя. Наклонные отверстия промежуточной крышки должны помочь при необходимости нанести клей на светодиодные ленты сзади.

С верхней стороной (крышкой, через которую просвечивает свет) все оказалось немного сложнее. С одной стороны, света должно быть достаточно, но с другой стороны, он не должен ослеплять! Конечно, кристально чистая крышка была бы идеальным вариантом для выхода света, но, как я уже сказал, тогда она могла бы ослеплять. Чтобы найти баланс между эффективным световым потоком и отсутствием бликов, необходимо учесть несколько факторов:

Выбор материала (нити)
Расстояние до источника света
Толщина линзы
Стратегия печати.

В качестве материала для антибликовой лампы была выбрана «слоновая кость». Расстояние до источника света составляет 10,5 мм, а толщина слоя (толщина материала) — 1 мм. Высота слоя составляет 0,25 мм, то есть на один миллиметр приходится четыре слоя, причем первый слой наносится под углом 45° влево, а второй — под углом 45° вправо. Благодаря различному направлению слоев свет преломляется снова и снова и становится безбликовым. Это субъективное восприятие, поэтому обозначение «без бликов» применимо не ко всем людям.

Сборка

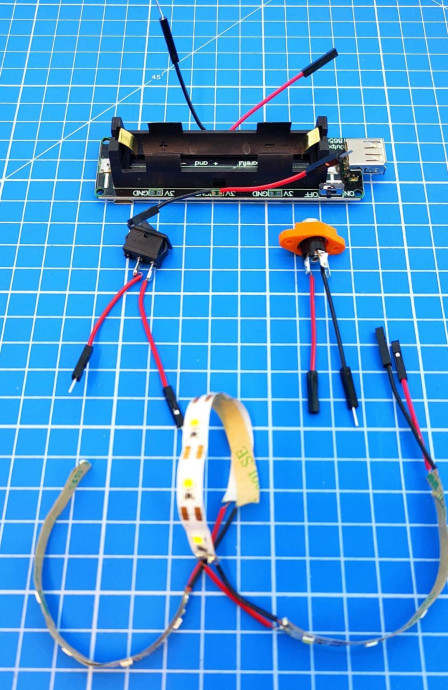

Припаяйте детали к перемычкам:

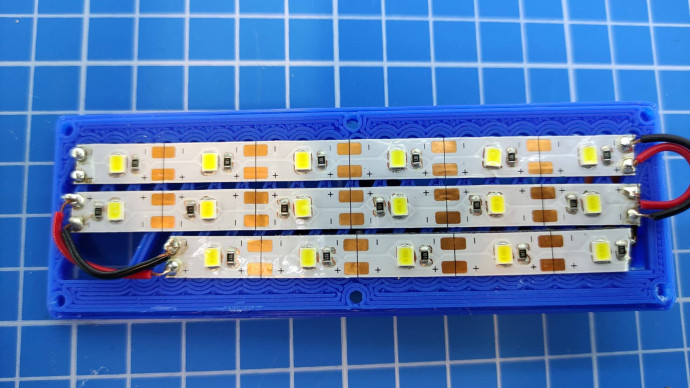

Резка и приклеивание светодиодных лент: Светодиодная лента

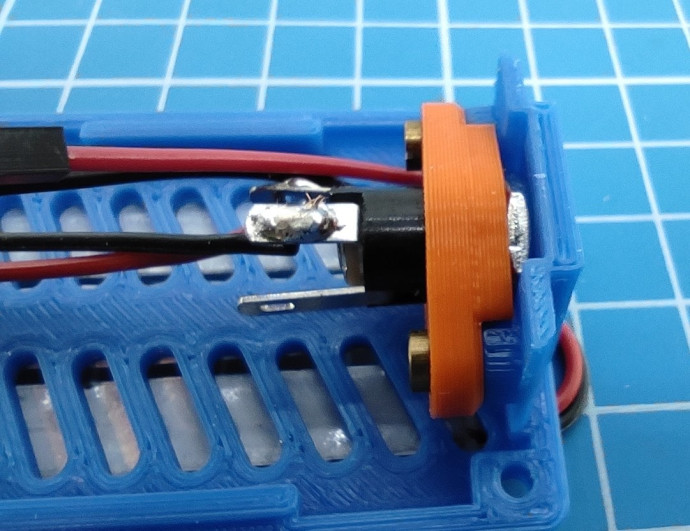

Прикрепите полую втулку к промежуточной крышке:

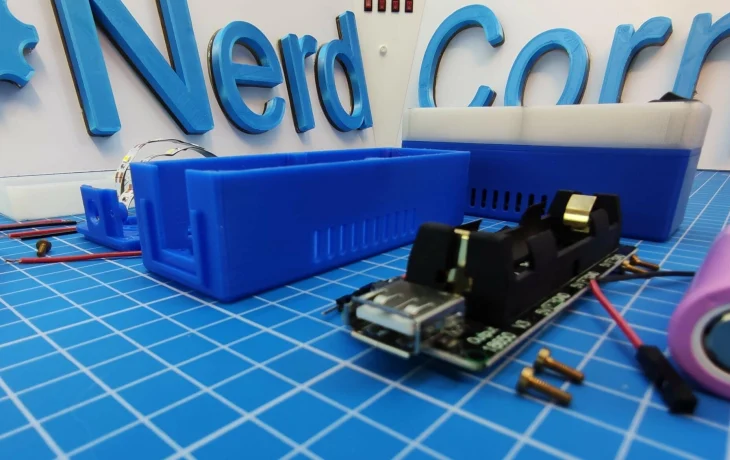

Вкрутите батарейный щит в корпус, предварительно нарезав на нем десять витков резьбы.

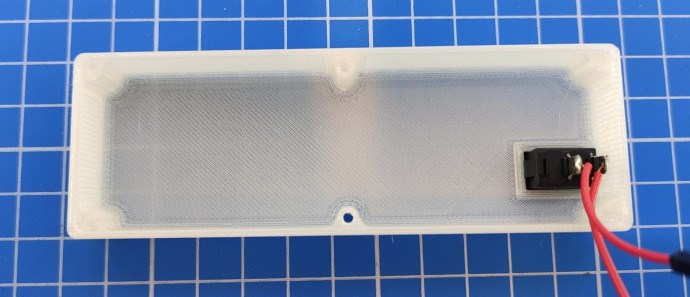

Установите переключатель в крышку:

Вставьте LiPo 18650 в розетку

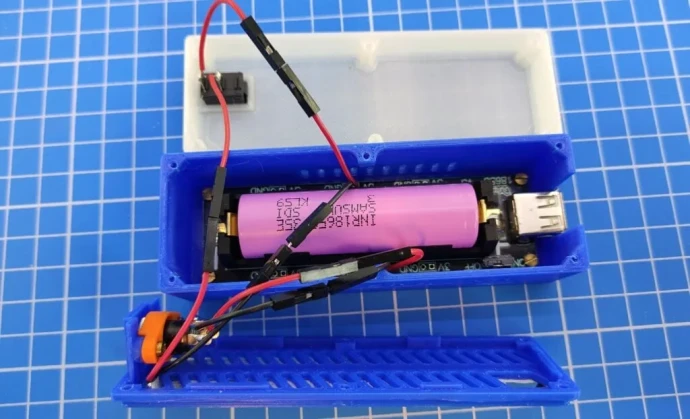

Подключите кабель

Если все светодиоды горят, установите среднюю крышку на корпус, затем установите крышку на среднюю крышку и закрепите ее винтами:

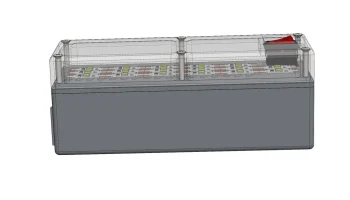

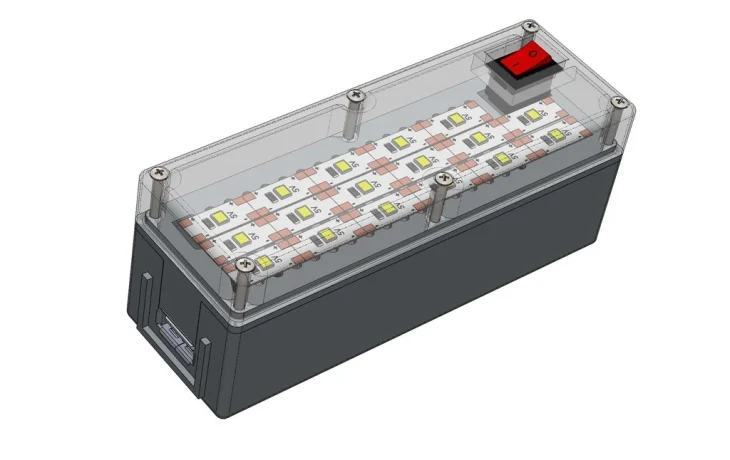

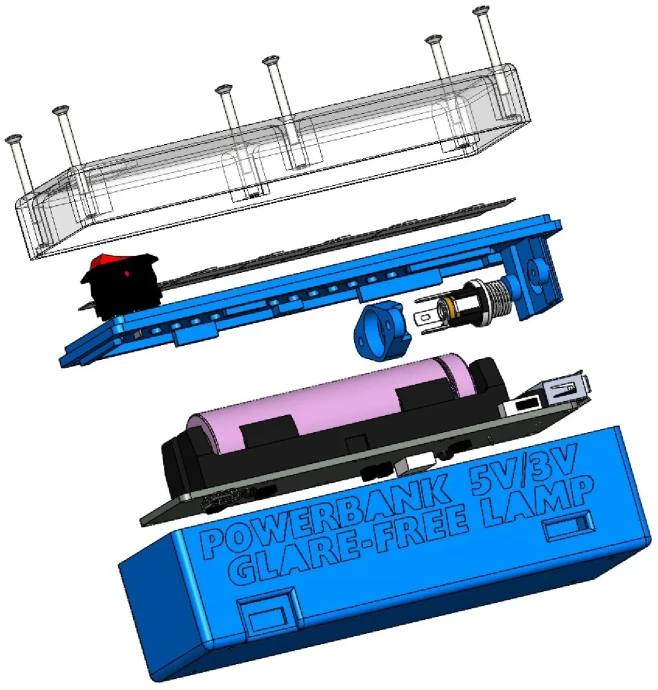

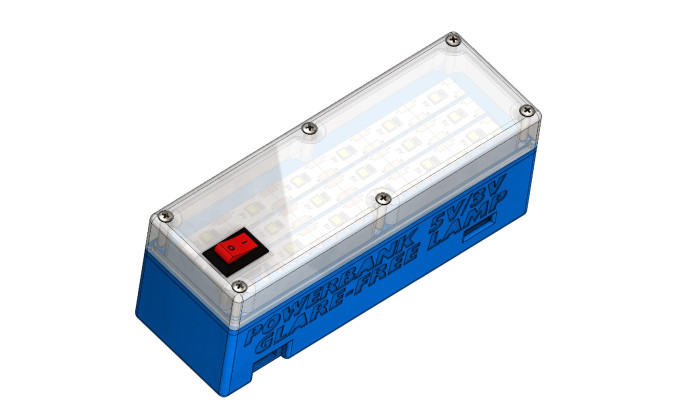

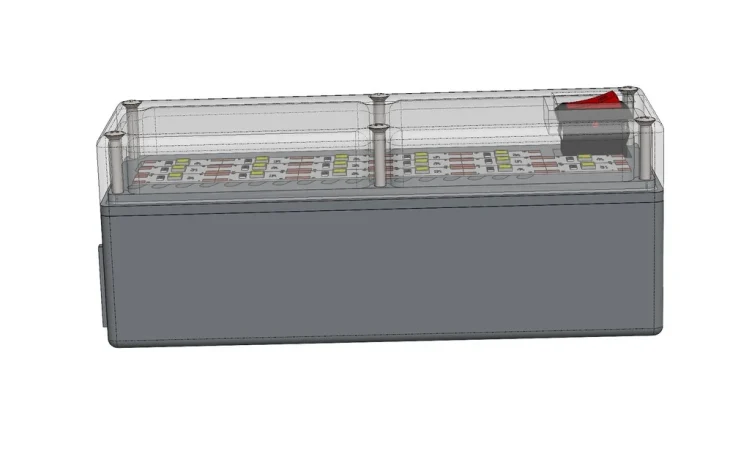

Безбликовая лампа CAD дизайн:

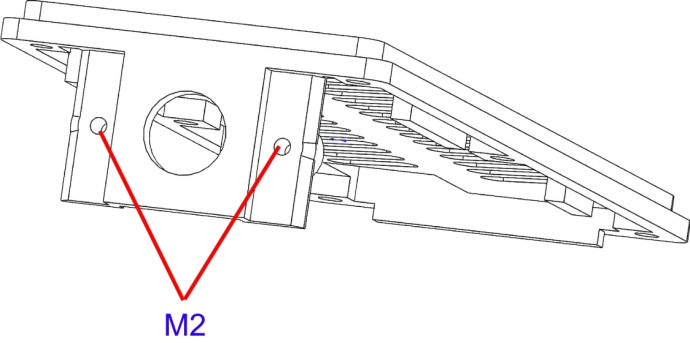

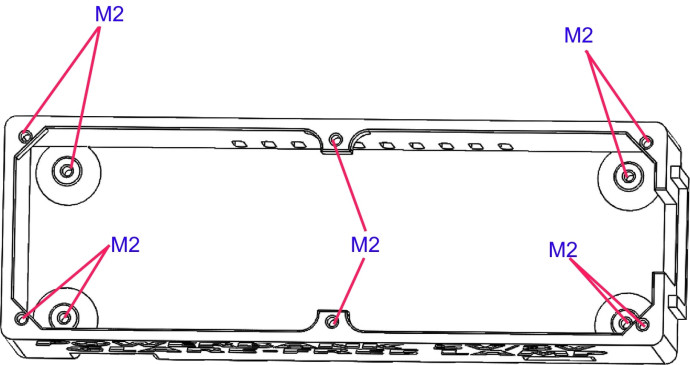

Для резьбы отверстия рассчитаны на диаметр основного отверстия, т.е. для M2 — на диаметр 1,6 мм. Вы можете нарезать резьбу метчиком или формировать (вдавливать) винтом. Лично я предпочитаю нарезать резьбу.

Дополнительные примечания

Некоторые могут удивиться, почему кулисный переключатель торчит из крышки, а не утоплен. Это облегчает включение и выключение лампы. Чаще всего у вас свободна только одна рука, и вы не можете дотянуться до углубления, но если кулисный переключатель торчит наружу, им легче управлять. Тем не менее, я также разработал версию с утопленным выключателем, которую вы можете скачать в разделе загрузки!

Мощность лампы составляет около 1,4 Вт. При напряжении 5,05 В ток составляет 0,27 А, что не является проблемой для Battery Shield V3 и LiPo. Время горения лампы составляет около 5 часов в непрерывном режиме. Для этих данных я использовал Samsung 18650 емкостью 3500 мАч. Для работы лампы можно параллельно использовать powerbank. Однако общий ток не должен превышать 3 А.
