Приклад карабина типа MDT

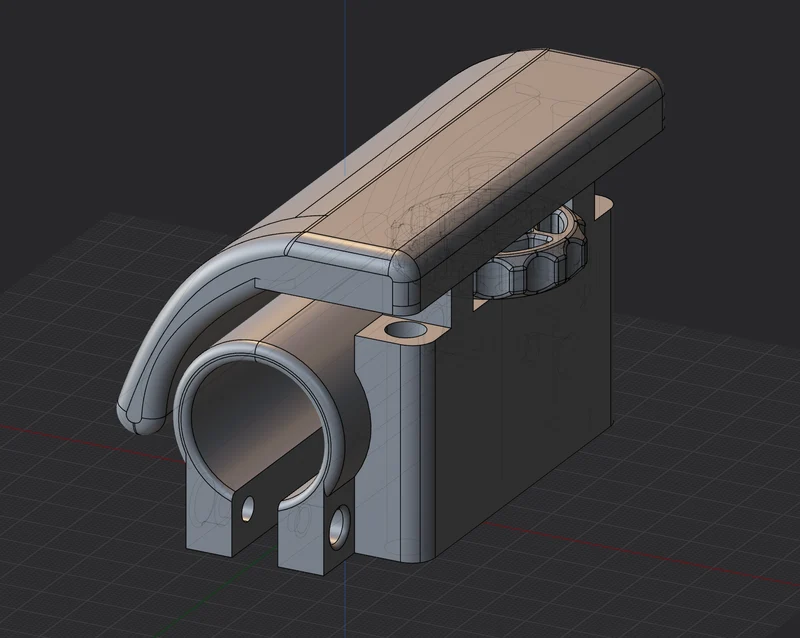

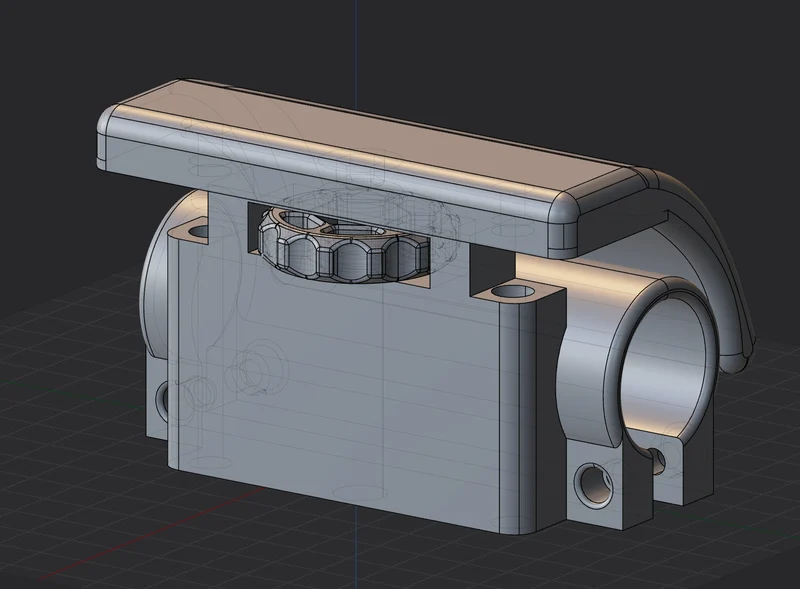

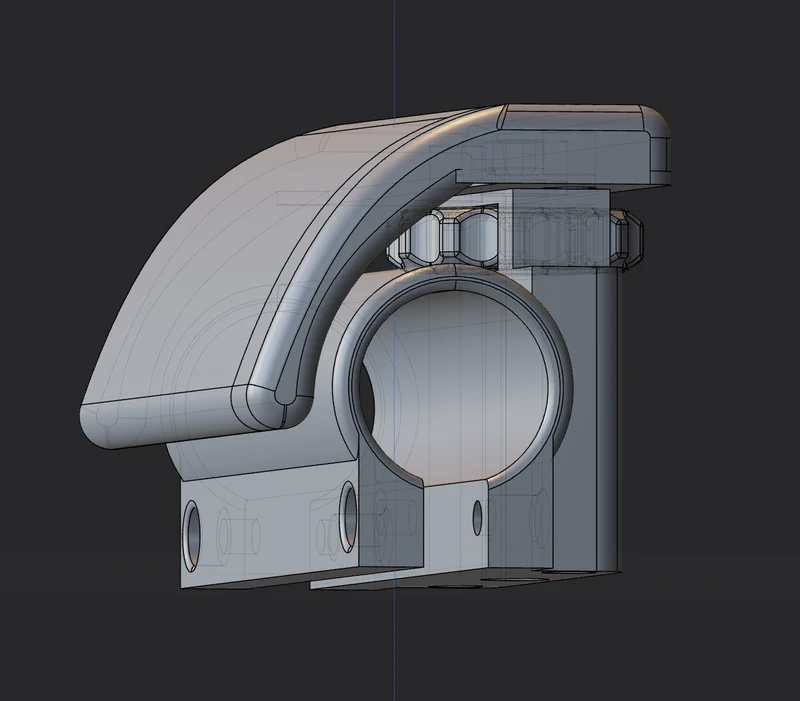

Мне нужен был регулируемый по высоте подщечник в стиле MDT, который подходил бы к буферной трубке AR и сочетался с печатным «прикладом в стиле MDT для Savage B22 Precision», созданным Аквило. Я использовал и изменил/изменил размер колесика, который они сделали, чтобы он соответствовал гайке M10, которая была у меня под рукой. Я также использую одно и то же оборудование, необходимое для их приклада, так что, если вы печатаете оба, вам придется приобретать меньше другого оборудования.
Список оборудования:
2 секции алюминиевых трубок диаметром ~140 мм с внешним диаметром 8 мм и толщиной стенки 2 мм для направляющих стержней.
1x длина 80 мм, резьба M10x1,5 мм, винт с головкой под торцевой ключ (с полной резьбой)
1x шестигранная гайка M10x1,5 мм
2 болта M5 с шестигранной головкой (длина от 20 до 30 мм)
2x M5x8mmx7mm термофиксированные резьбовые вставки
Перед окончательной сборкой убедитесь, что направляющие стержни легко проходят через соответствующие отверстия. Мой принтер не был идеально откалиброван, поэтому мне пришлось пару раз протыкать отверстия алюминиевой трубкой, прежде чем она плавно прошла сквозь отверстия. Для сборки я поместил гайку М10 в регулировочное колесо и ударил по ней оружейным молотком с пластиковым наконечником, пока она не вошла. Затем я приклеил и забил на место болт М10, вставил регулировочное кольцо в прорезь на корпусе трубки и протянул через него болт до конца. Теперь вы можете приклеить/забить свой первый кусок алюминиевой трубки/направляющего стержня. Затем вращайте регулировочное кольцо до тех пор, пока болт почти полностью не пройдет через верхнюю часть, и отметьте или просто отрежьте алюминиевую трубку снизу ножовкой или дремелем. Я зачистил отрезанную часть напильником и повторил процесс приклеивания/забивания/резки второго куска трубки.
Вставки для термофиксации M5 следует приплавить паяльником со стороны направляющего стержня корпуса трубки.
Я напечатал это в eSun PLA+ с высотой слоя 0,2 мм, 6 стенками и заполнением 35%.
