Логотип Nike Jordan......

Сводный раздел:

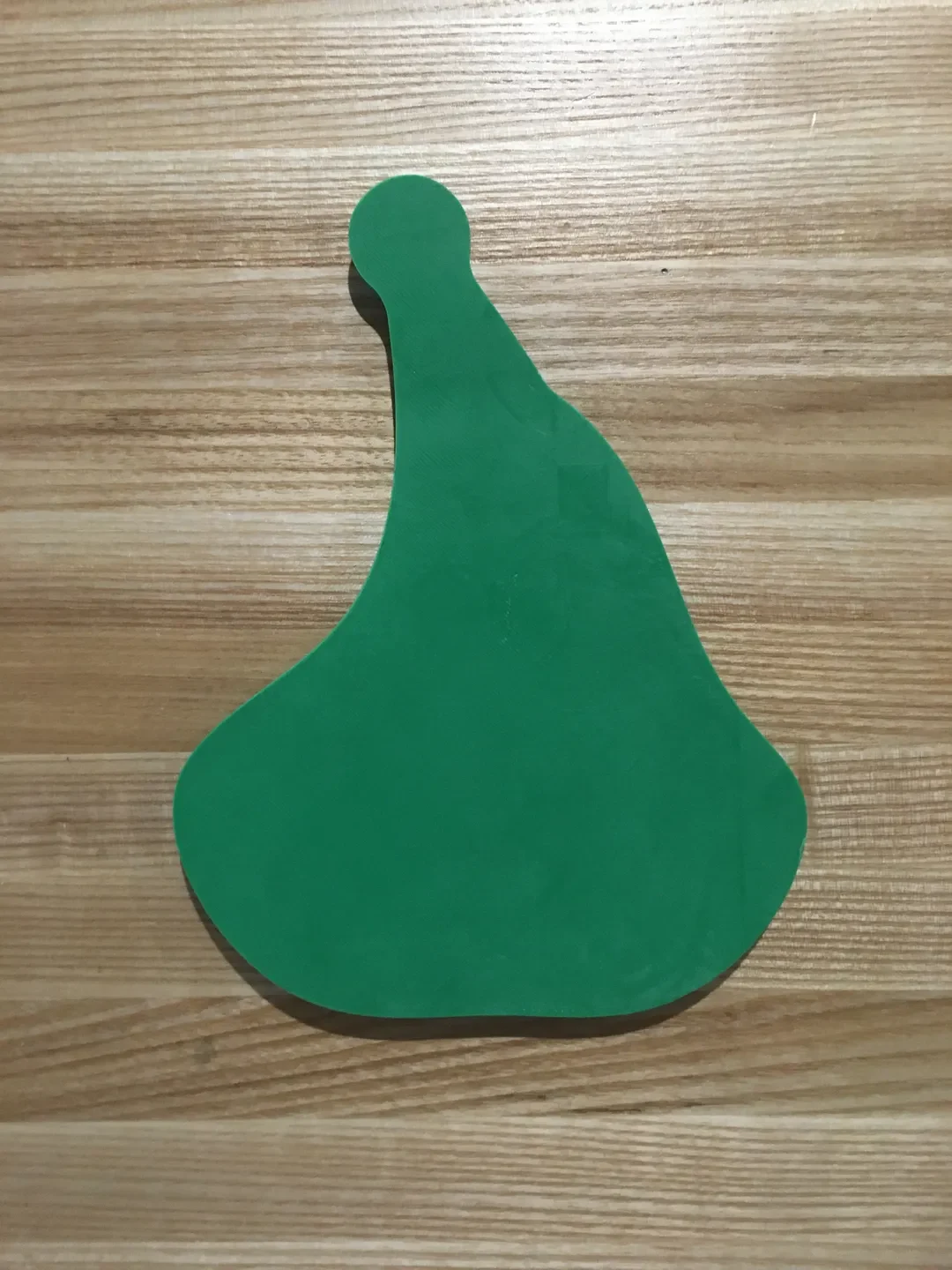

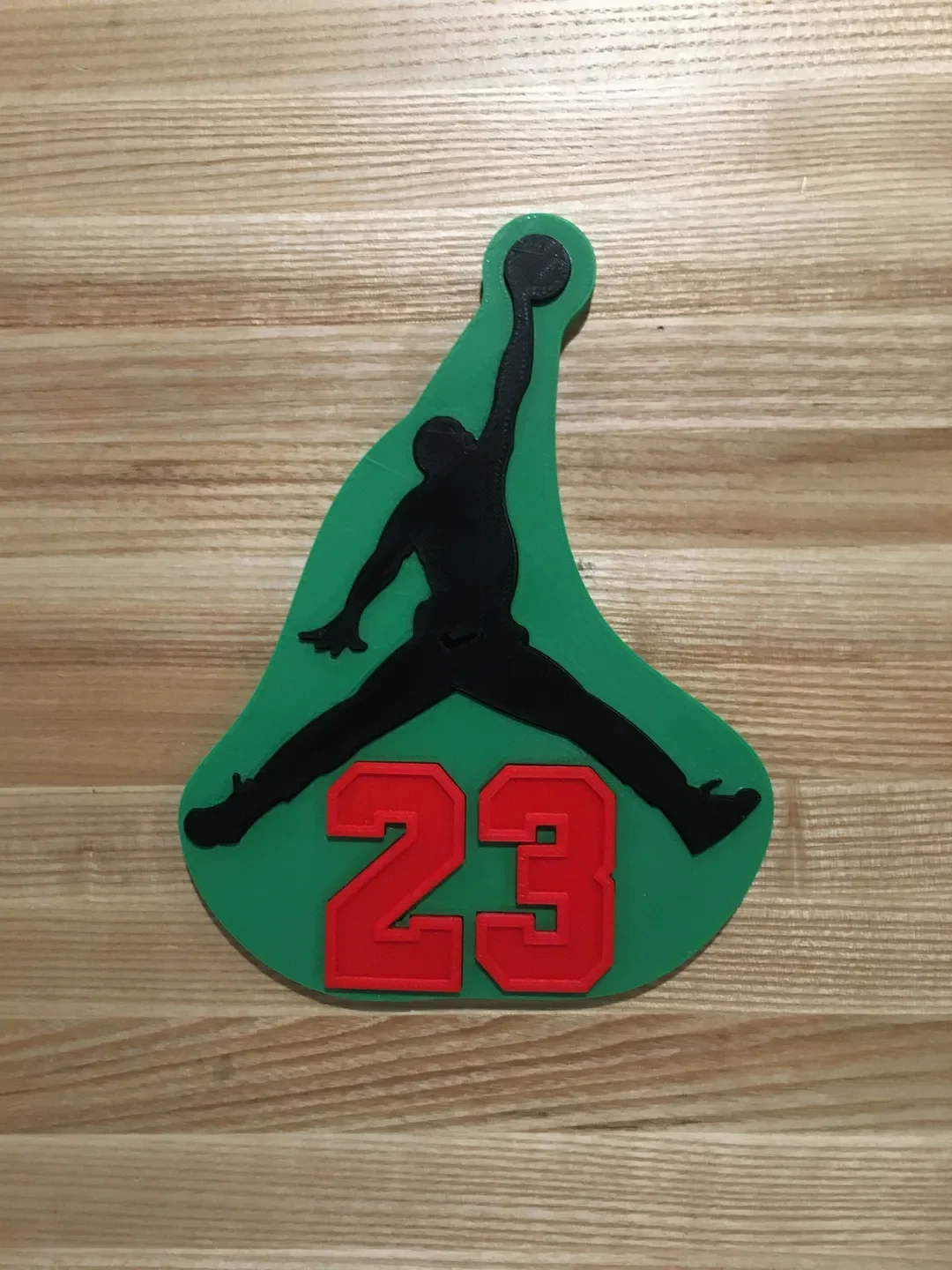

Моим вторым проектом для моего знакомства с инженерным классом была 3D-модель черного логотипа Jordan с маленьким черным логотипом Nike в нижней части посередине, с красной цифрой 23 в нижней части логотипа и похожей на модель в форме зеленой груши. Длина модели составляет около 6,91 дюйма, а ширина — около 5,1 дюйма.

План урока и мероприятия:

Вместе с партнером вы разработаете «2D» плакат с помощью Solidworks. У вас и вашего партнера будет один и тот же проект, соответствующий приведенным ниже ограничениям, и КАЖДЫЙ из вас будет использовать Solidworks для создания своего проекта.

Раздел инструкций по сборке/строительству:

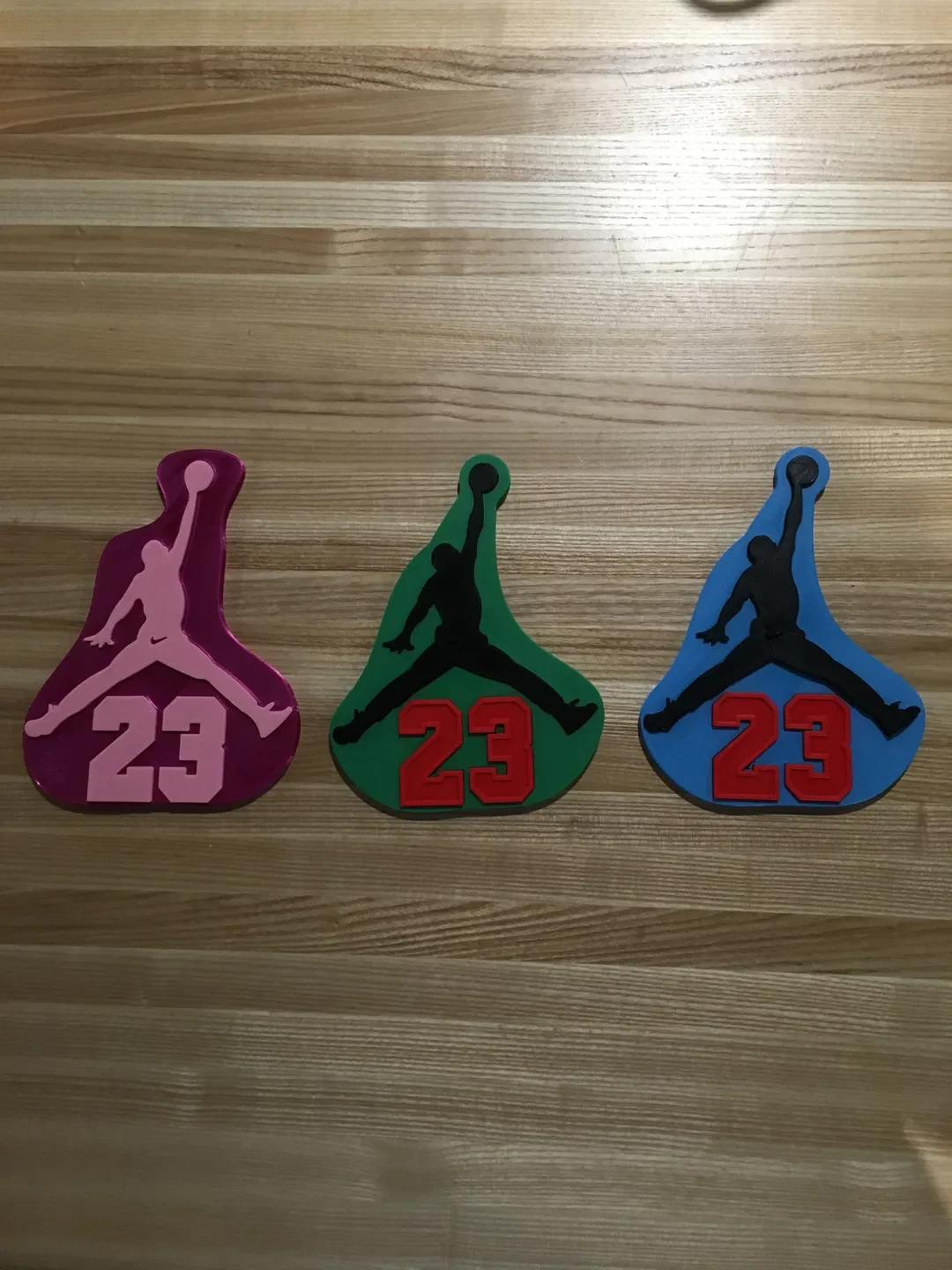

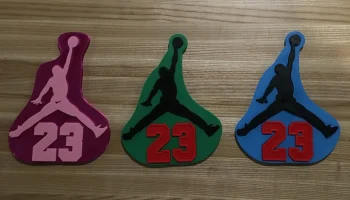

Когда я и мои товарищи по команде закончили создание проектов в Solidworks, мы распечатали их на лавовом принтере. Мы напечатали логотип Jordan, цифры 2 и 3, из которых получится логотип с номером 23, и модель в форме груши. После того, как мы напечатали наши детали, нам нужно соединить их так, чтобы они выглядели как наш дизайн, который мы создали в Solidworks. Хотя соединить детали может быть легко, но соединить напечатанные детали с дизайном было непросто, потому что детали не подходили друг к другу. Поэтому мне и моим товарищам по команде пришлось немного разрезать детали, чтобы они соответствовали модели. Например, мне пришлось вырезать такие детали, как руки и ноги прыгуна с логотипа Jordan, чтобы логотип Jordan мог вписаться в саму модель. Я также использовал инструмент, чтобы поместить логотип Jordan в модель, и это сработало. Таким образом, логотип Jordan практически никогда не оторвется от самой модели. Поставить цифры 2 и 3 было довольно легко, поскольку они идеально подошли к самой модели. Итак, как только я и мои товарищи по команде соединили наши напечатанные детали вместе, мы практически завершили наши проекты. По сути, это инструкции о том, как я и мои товарищи по команде соединили наши напечатанные детали в разработанную нами модель.

Варианты дизайна:

На протяжении всей работы над этим проектом у меня и моих товарищей по команде были некоторые разногласия относительно того, как окончательная модель будет выглядеть по сравнению с моделью, которую мы разработали в Solidworks. Например, маленький логотип Nike в нижней части логотипа Jordan изначально должен был быть очень маленькой отдельной частью, но один из моих товарищей по команде напечатал сам логотип Nike, и с этим возникла проблема. Проблема заключалась в том, что логотип Nike не помещался на то место, где был логотип Jordan на модели моего товарища по команде. Поэтому мы решили пойти на компромисс и не размещать напечатанный логотип Nike на логотипе Jordan. По сути, у нас были все наши дизайны логотипа Jordan с маленькой дырочкой в ​​логотипе Nike. Так что это была единственная проблема, с которой столкнулись я и мои товарищи по команде, когда мы печатали дизайн модели Nike Jordan. У меня и моих товарищей по команде также возникли некоторые проблемы, когда мы разрабатывали модель Nike Jordan в Solidworks. Эти проблемы заключались в том, чтобы попытаться обвести вокруг него логотип Jordan, вырезать части, которые нужно было напечатать, и создать поверхность, лежащую в основе дизайна модели. Мы все работали вместе, чтобы попытаться решить эти проблемы, и наш учитель тоже нам помогал. От разработки проекта до завершения дизайна и подготовки его к печати у нас ушло около полутора недель. Кроме того, вы задавались вопросом: почему я и мои товарищи по команде выбрали Nike Jordan в качестве логотипа для этого проекта? Ну, когда я и мои товарищи по команде обсуждали, какой логотип нам сделать для нашего проекта. Мы думали о том, что сделаем, и один из моих товарищей по команде предложил, чтобы логотипом на наших моделях был логотип Jordan. Мы все согласились сделать логотип Jordan, потому что считали, что это классный логотип для наших моделей. Кто-то предложил нам разместить логотип Nike в нижней нижней части логотипа Jordan, потому что кроссовки Jordan производятся Nike. Я также предложил поставить цифру 23 внизу логотипа Jordan, потому что прыгуном на логотипе Jordan является Майкл Джордан, и он был очень известным баскетболистом. На логотипе Джордана было 23, и именно поэтому мы решили
