Сфера Вороного внутри полого куба.

С помощью Rhinoceros я спроектировал пустой куб, внутри которого находится сфера. Для сферы я решил использовать программу Meshmixer, где редактирую ее и применяю узор Вороного. Чтобы узнать, как использовать Meshmixer и применять различные узоры, я следую следующему руководству, которое находится в блоге Prusa: Три простых метода стилизации 3D-моделей.

Когда сфера с узором Вороного была готова, я экспортирую ее в формате .STL и импортирую в Rhinoceros, чтобы поместить сферу внутрь куба. Куб имеет размер 30 мм и сферу 25 мм, я размещаю ее в центре куба. Надеюсь, оно не сильно прилипнет и сфера будет двигаться внутри куба. Вот шаги, отрендеренные в Rhinoceros. Эту деталь невозможно было сделать другим методом, кроме 3D-печати, потому что узор Вороного настолько мал, что имеет отверстия, а сфера плавает внутри пустого куба только с краями.

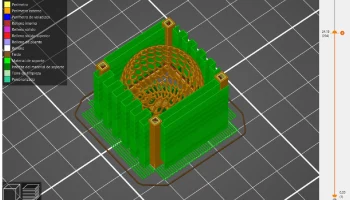

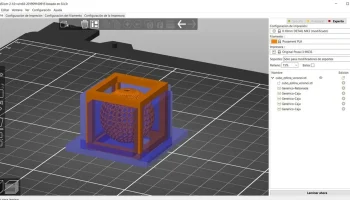

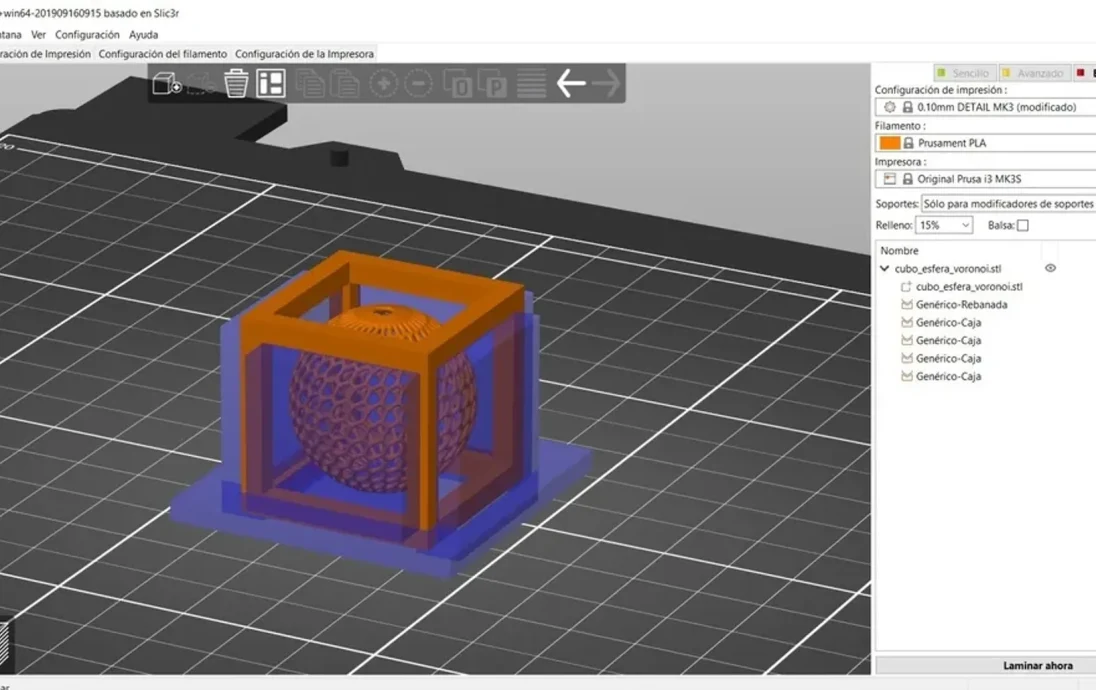

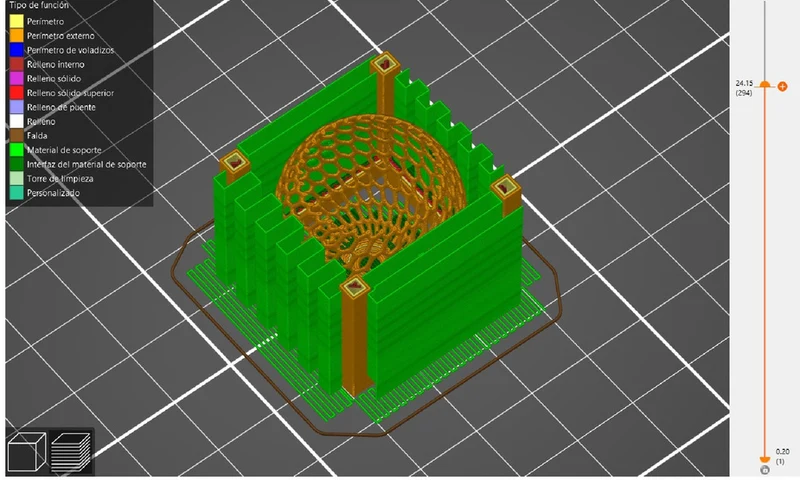

Использование PrusaSlicer в Экспертном режиме позволяет размещать опоры только в нужных вам местах, благодаря чему вы получаете кусок, из которого не нужно удалять столько поддержек при постобработке. В моем случае я размещаю опоры внизу сферы и только на гранях куба, чтобы поддерживать верхнюю часть края. Благодаря симуляции я могу подстроиться под то, куда я хочу, чтобы медиа достиг, перемещая или масштабируя их, это невероятный инструмент. Узор Вороного настолько тонкий, что я использую высоту слоя 0,10 мм, чтобы получить лучшую детализацию.

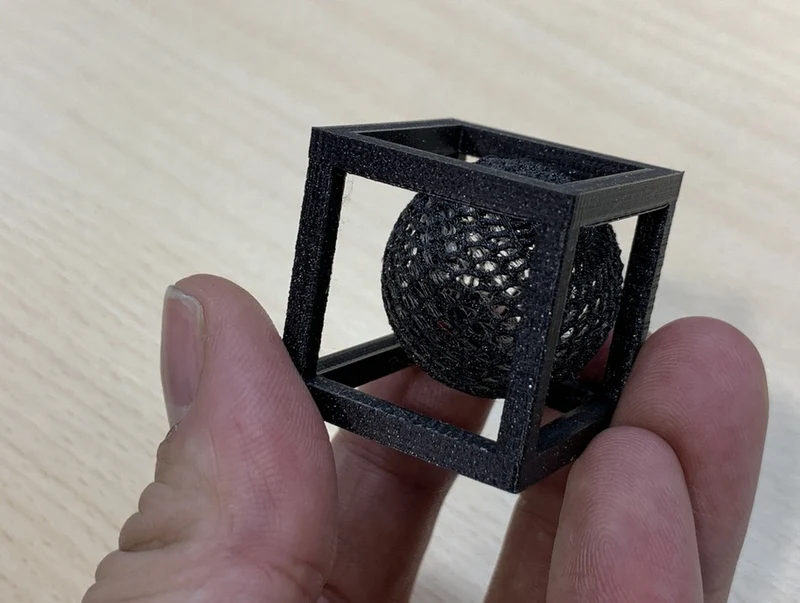

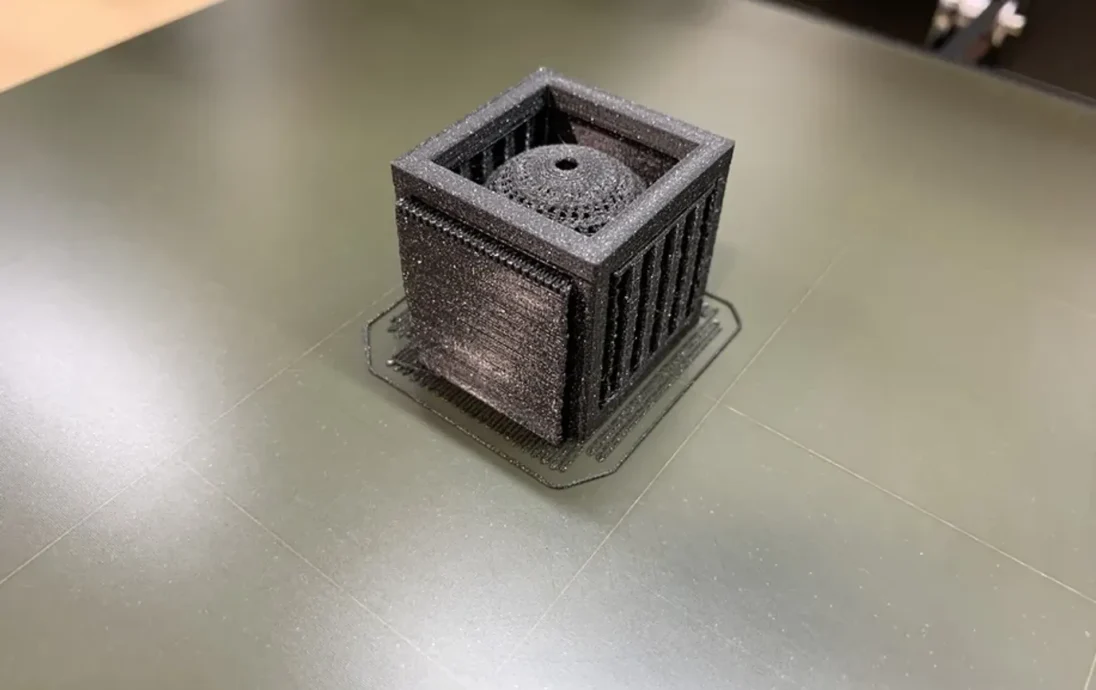

Для печати куба и сферы Вороного я использую Prusament PLA Prusa Galaxy Black при температуре сопла 215°C и температуре нагревательного стола 60. После того, как опоры аккуратно удалены, сделайте окончательную деталь вот так.
