Инструмент для измерения рулей и удлинителей UCI, статьи ...

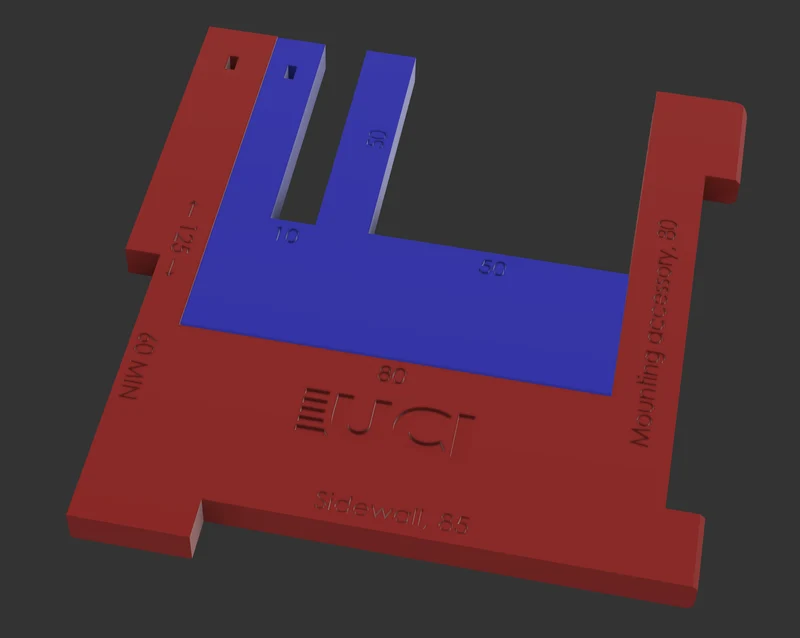

Ремикс общей 3D-модели UCI в категории «ИЗМЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ РУЛЯ И УДЛИНЕНИЙ, СТАТЬИ 1.3.022 и 1.3.023».

Это ОЧЕНЬ нишевый предмет, который, вероятно, будет интересен только тем, у кого есть доступ к лазерному приспособлению UCI, но я знаю одного из тех людей, которые хотели, чтобы я его распечатал. Глядя на печать, я снова понял, что UCI плохо представляет, как проектировать вещи для печати, поэтому я загрузил файлы в Fusion и внес изменения, чтобы сделать эти вещи пригодными для печати.

Список моих изменений:

Шпунт и паз между двумя скользящими частями представляли собой квадратное сечение, для которого потребовалось бы множество небольших опор, и его было бы трудно сделать правильно. Я изменил это, чтобы печатать без опор, изменив квадратное сечение на грани с углом 45 градусов.

Между двумя частями не было зазора, поэтому я добавил его.

Текст был абсурдно глубоким, что не могло дать ничего, кроме замедления печати.

На стенках логотипа UCI были полосы чемпиона мира шириной 0,093 мм, поэтому они просто исчезали в слайсере. Это мелочь, но я изменил их на 0,8 мм, чтобы они печатали с двумя стенками на сопле 0,4 мм и не пропадали.

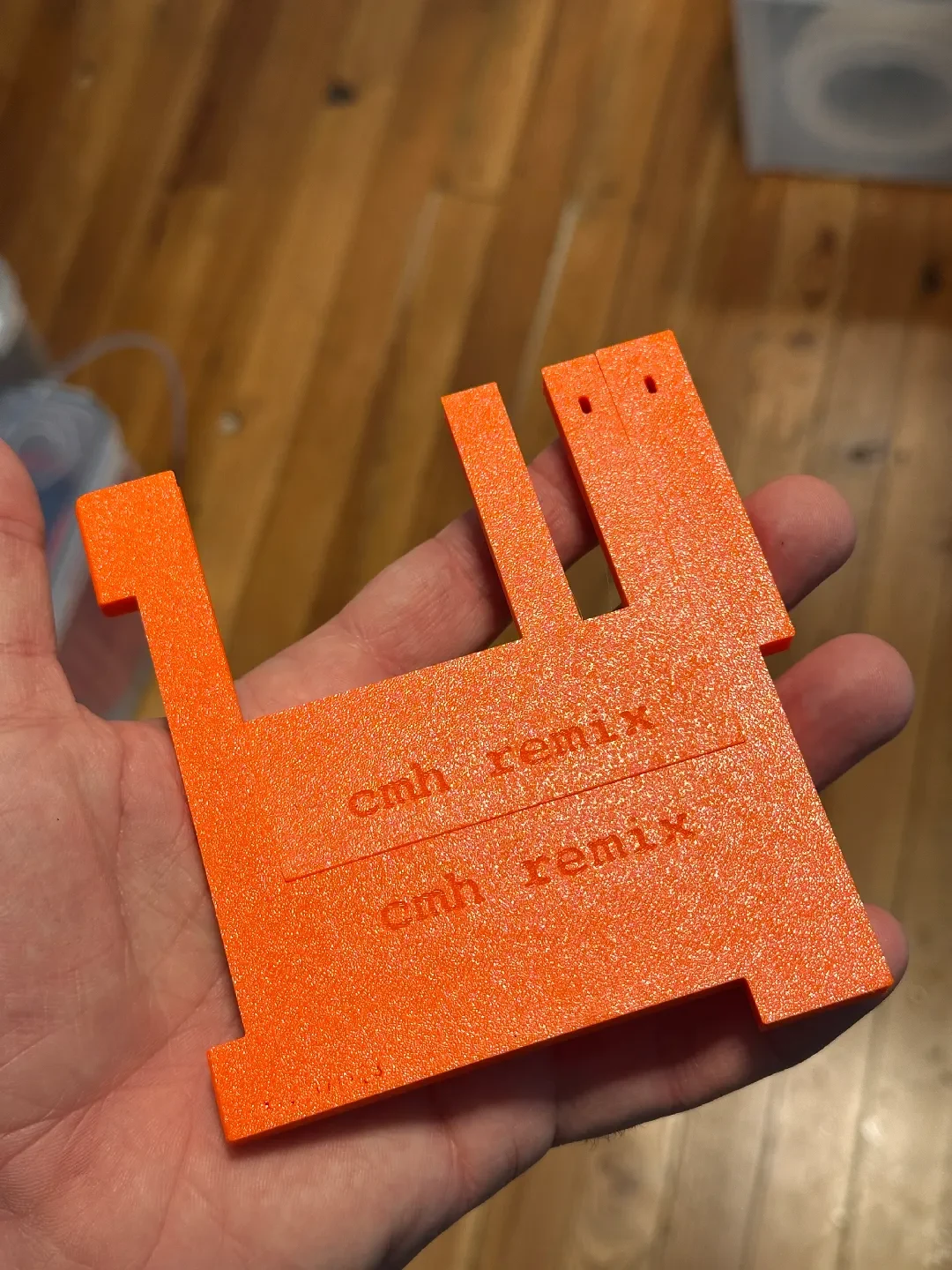

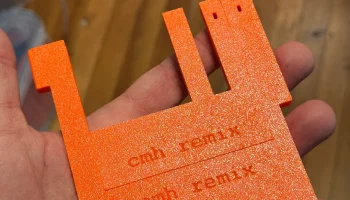

Добавил свой логотип и «ремикс» сзади.

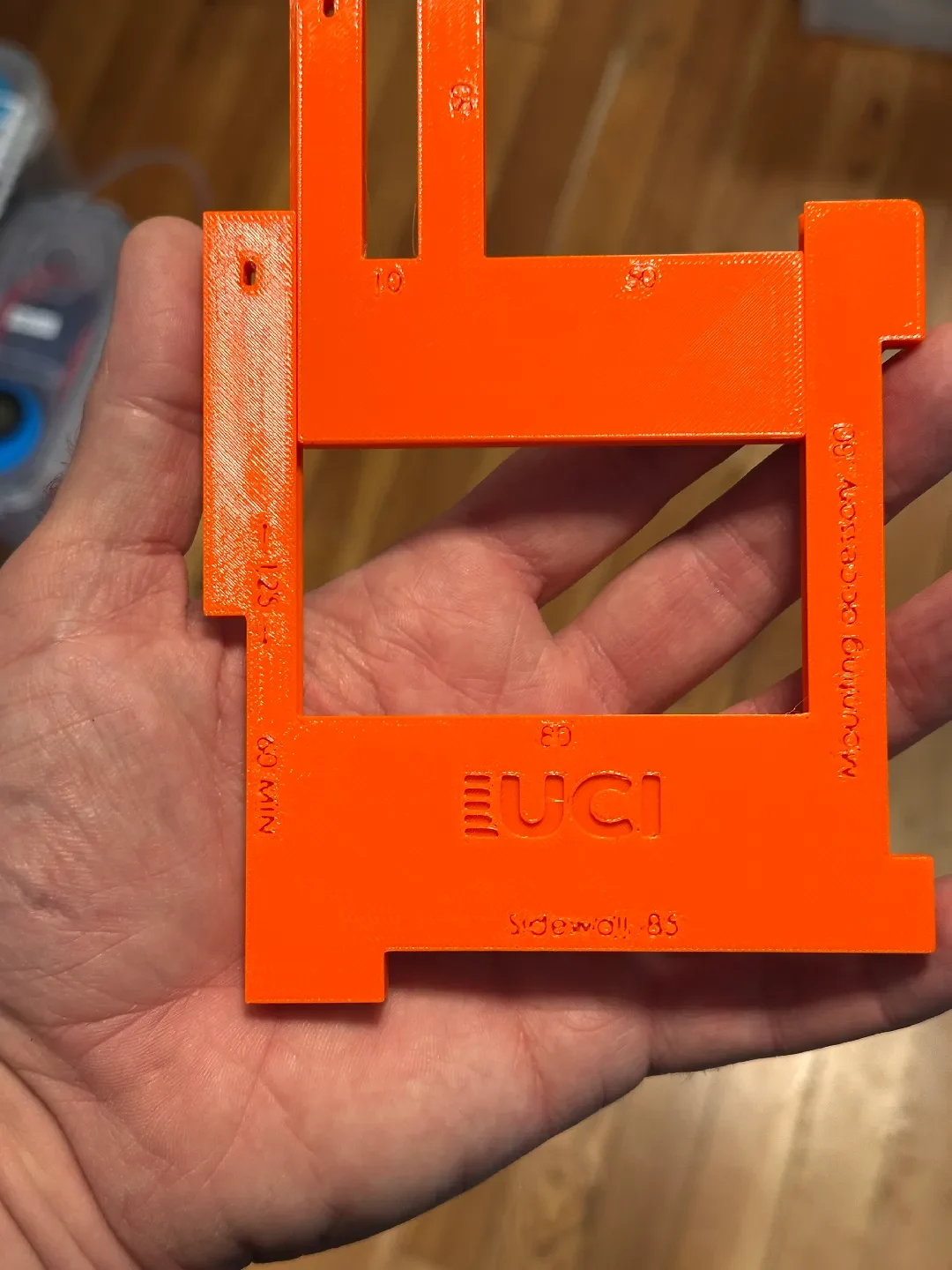

Это будет печатать без опор и стыковаться в соответствии с ориентацией.

Исходный материал

Получите доступ к репозиторию моделей 3D-печати UCI по этой ссылке: https://www.uci.org/equipment/bh2JJzw1eB0n876rX2iB1 (прокрутите вниз до самого низа) и найдите «ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ РУКОВ И УДЛИНЕНИЙ, СТАТЬИ 1.3.022 и 1.3.023», и вы попадете на сайт SharePoint, где Вы можете скачать оригиналы.

Распечатать инструкции

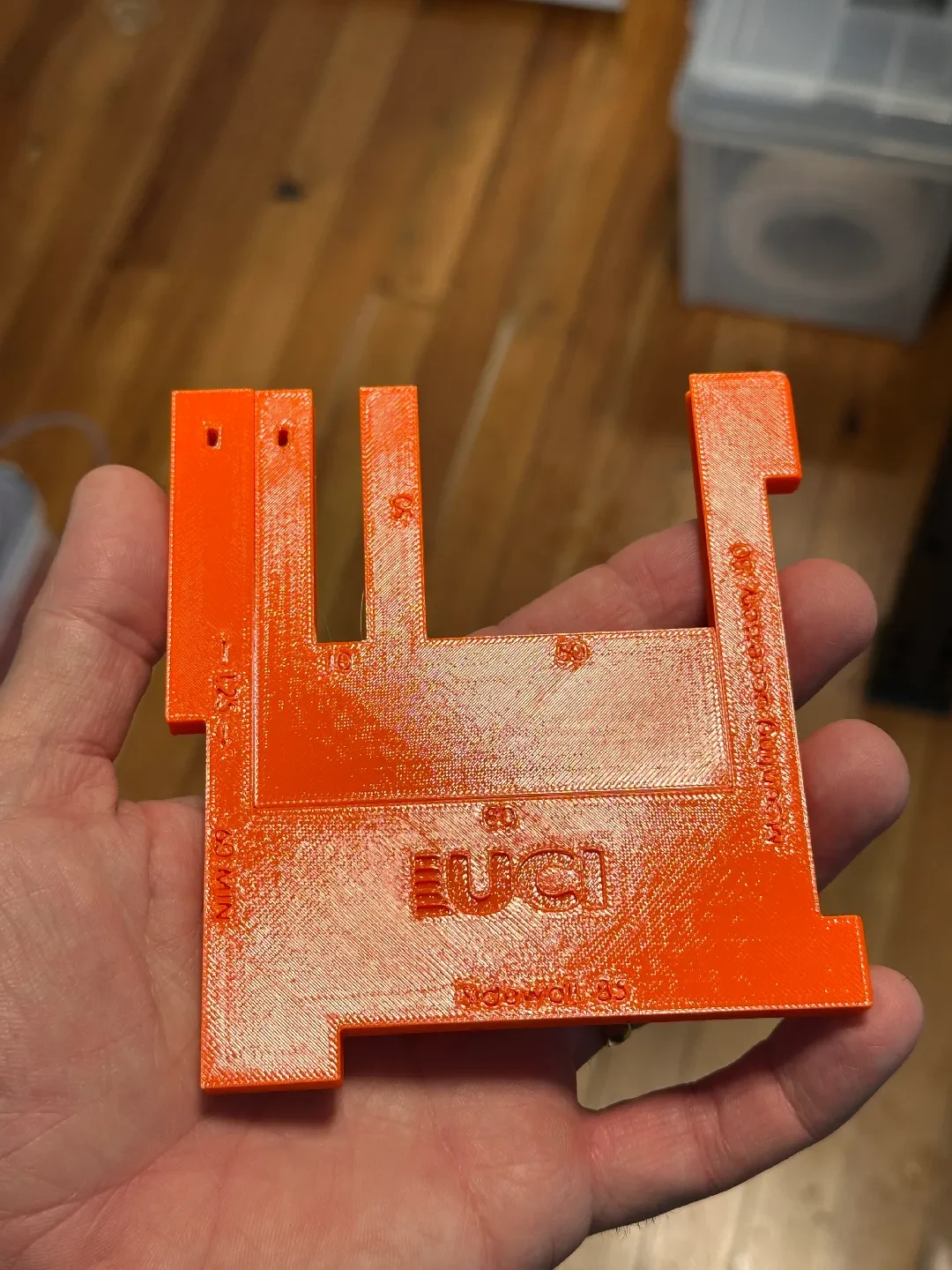

Никаких реальных требований к печати или материалу. Я печатал из PrintedSolid Jessie Mystery Orange PETG, используя сопло 0,4 мм, высоту слоя 0,2 мм и 3 корпуса на принтере Prusa MK4S.
