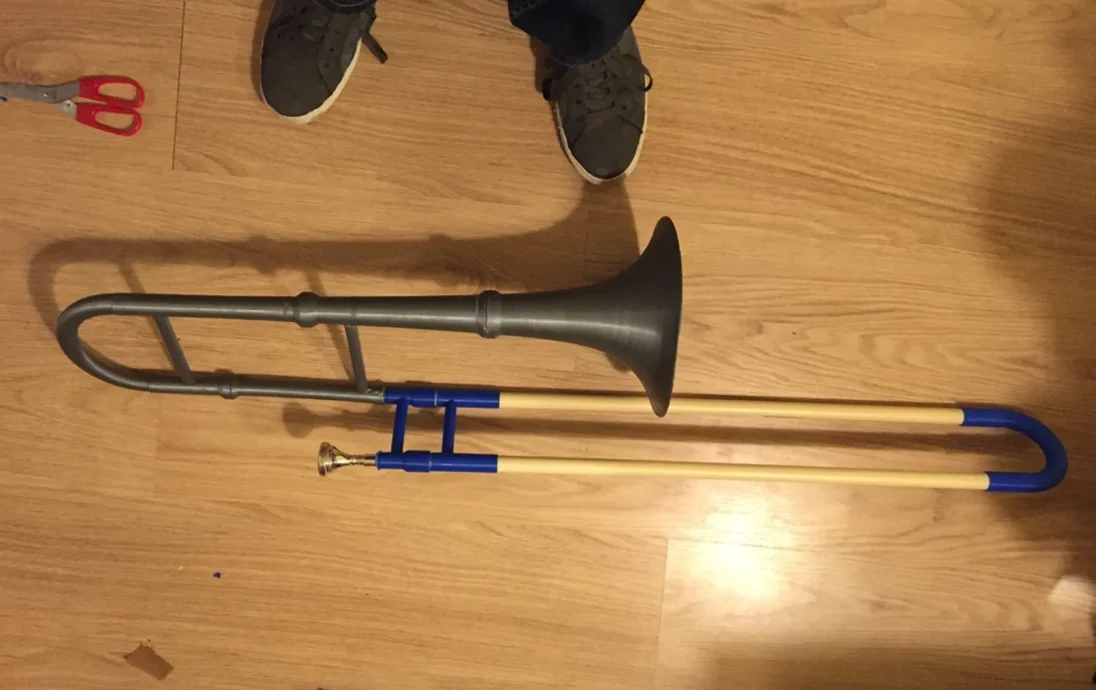

The PrintBone: полностью печатный тромбон, на котором можно играть.

Тромбон, распечатанный на 3D-принтере. Полностью параметризован в OpenSCAD, см. https://github.com/pieterbos/PrintBone и проверьте там вики инструкции по созданию собственного дизайна тромбона.

См. http://www.thingiverse.com/thing:2252952 для получения обновленной версии, которая печатается и выглядит лучше. По звуку то же самое.

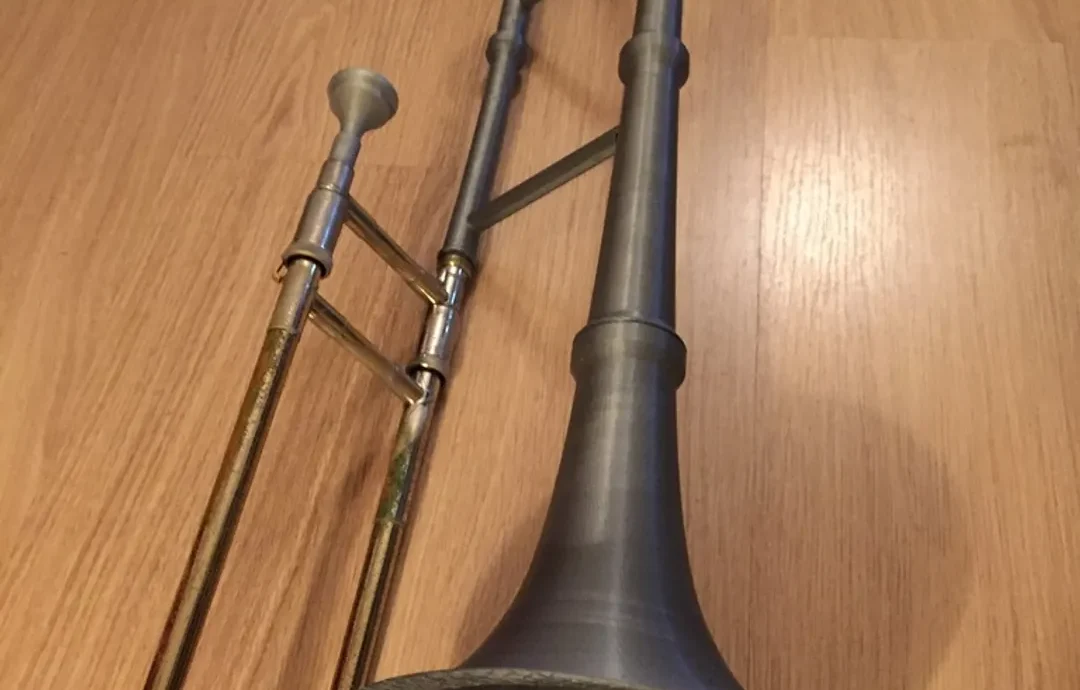

Колокол соответствует симфоническому колоколу большого диаметра 8,5 дюйма. Подходит для слайдов Bach 42 или Bach 50 или слайдов Yamaha — возможно, других марок.

Горка представляет собой горку из ПВХ. Это можно сделать с любыми трубками, отредактировав файл .scad, который вы можете найти на github. Подходит для колокольчика с принтом или баха 42b.

Файл OpenSCAD также позволяет создавать очень хорошие рабочие внешние направляющие из углеродного волокна для различных тромбонов, если вы сможете найти трубку правильного диаметра. Внутренняя направляющая bach 42B подходит для широко доступных трубок диаметром 15 мм, но лучше подойдет диаметр 14,9 мм. См. github для получения улучшенных дизайнов для этой цели, которые печатаются без какой-либо поддержки.

См. https://soundcloud.com/pieter-bos-2013025, где можно найти запись как обычного медного колокола, так и этого колокола. Сможете ли вы угадать, какой из них какой?
Там т��кже есть запись пла-слайда, работа продолжается, где-то все еще есть утечка, и позже она будет звучать лучше.

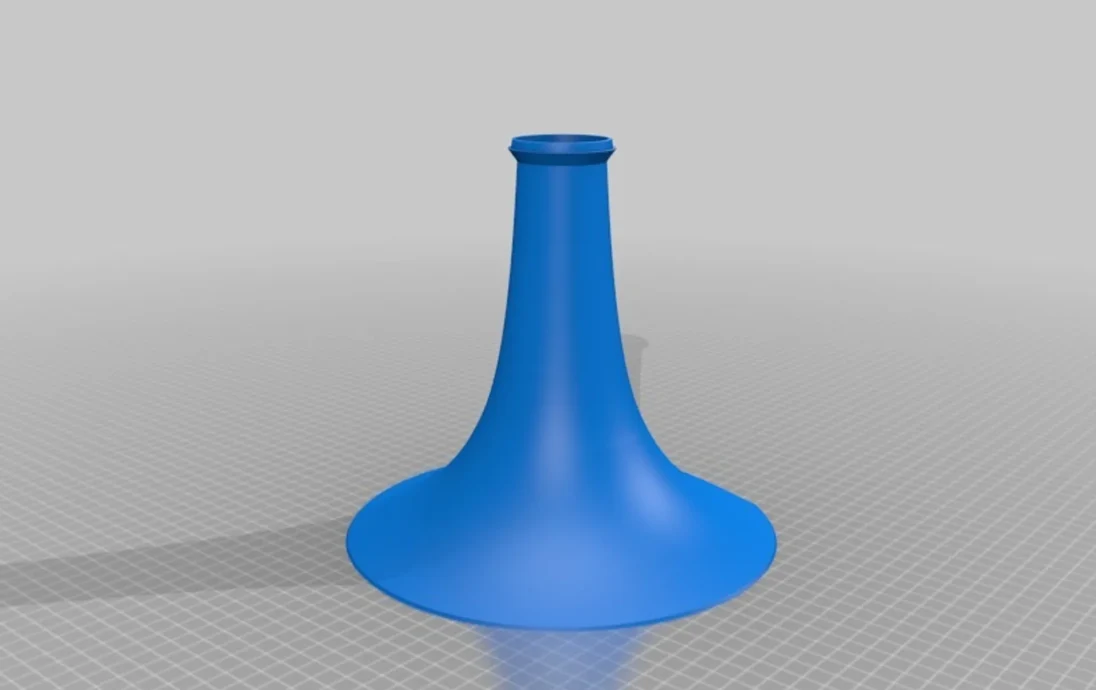

Инструкция по печати звонка

Я напечатал его PLA на оригинальном принтере Prusa I3 MK2 с высотой слоя 0,2 мм. Выбирайте любое наполнение, которое вам нравится. Время печати где-то 25-30 часов, но вы, вероятно, сможете сделать это намного быстрее, используя сопло 0,6 или 0,8 мм и более быстрый принтер.

Раструб вырезается для принтера размером не менее 21x22x20. Если у вас принтер меньшего размера, вам придется настроить эти два файла.

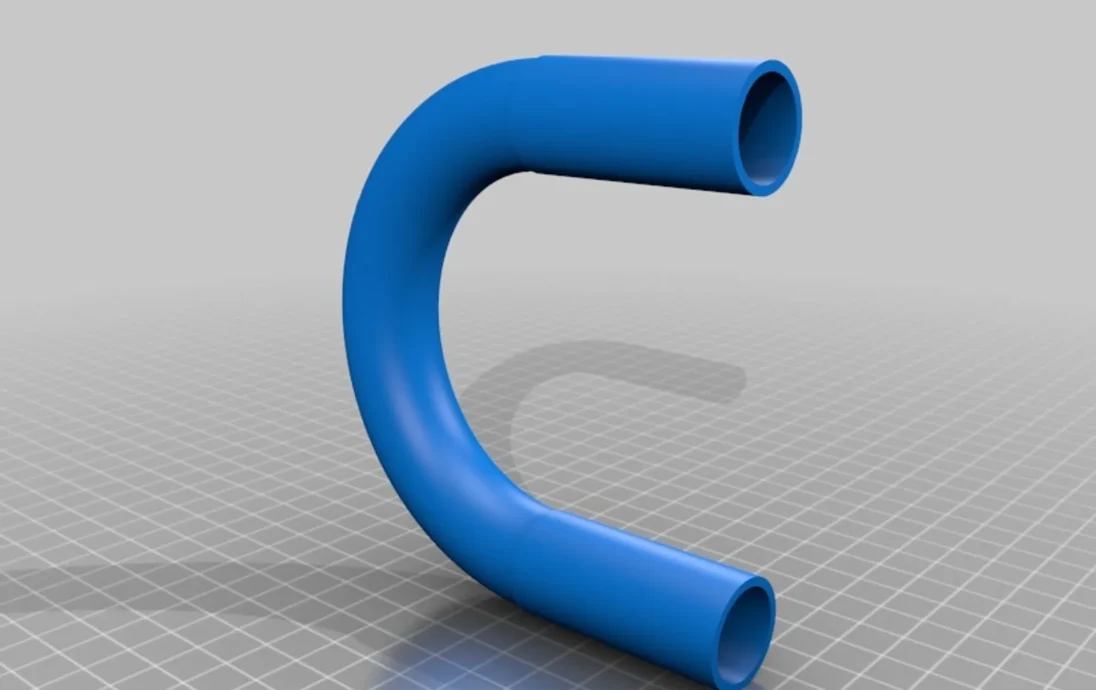

Распечатайте слайд настройки, расположив колышки вверх и включив поддержку. Два небольших воздушных плота будут поддерживаться и обеспечивать гораздо более устойчивую часть. Позже их можно будет легко отломить.

Раст��уб из двух частей, который легче распечатать без поддержки, доступен в качестве настройки в файле OpenSCAD, он еще не тестировался.

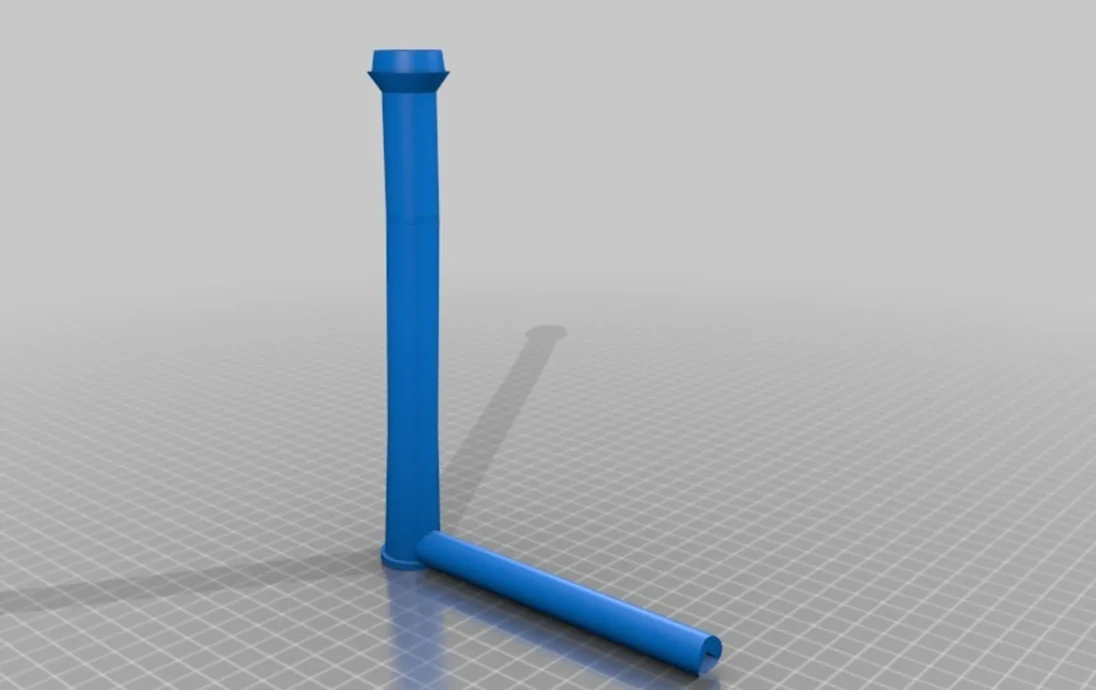

Печать частей слайда

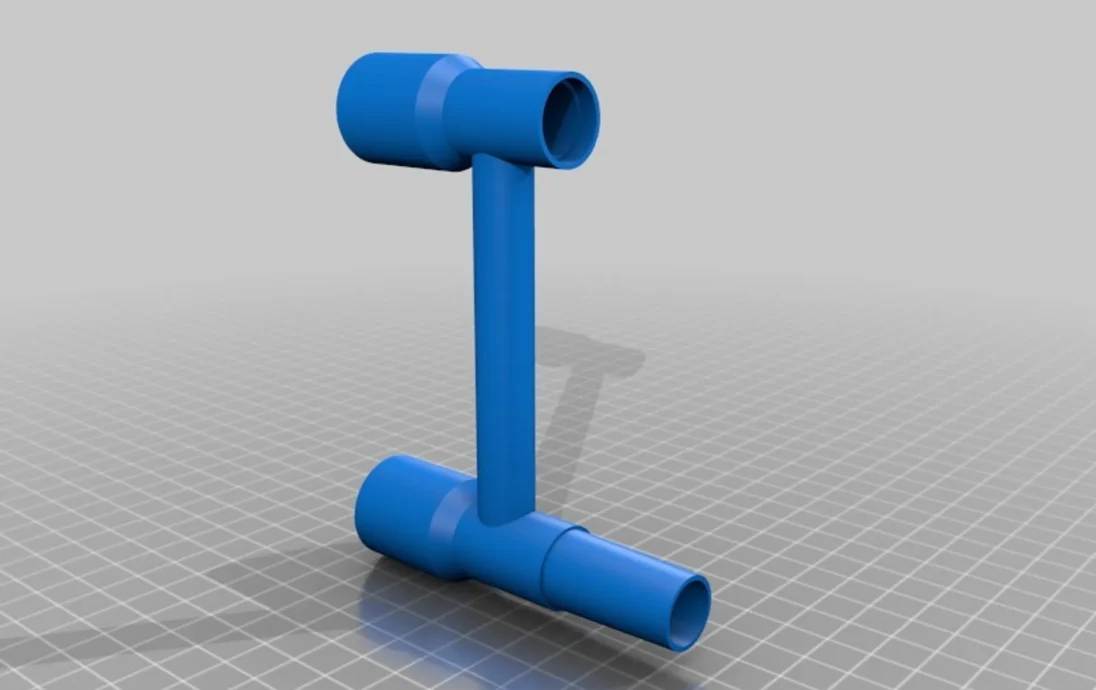

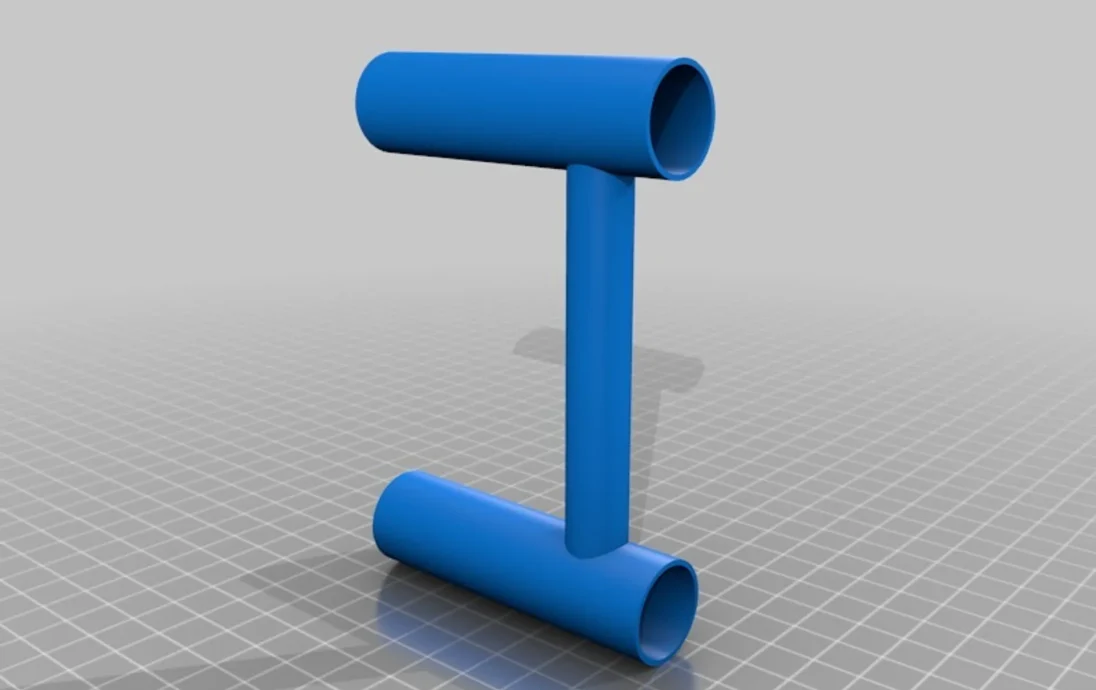

добавьте побольше заполнения или даже твердого материала для внутренней скобы направляющей, потому что она должна быть жесткой!
В остальном просто распечатайте то, что наиболее герметично.

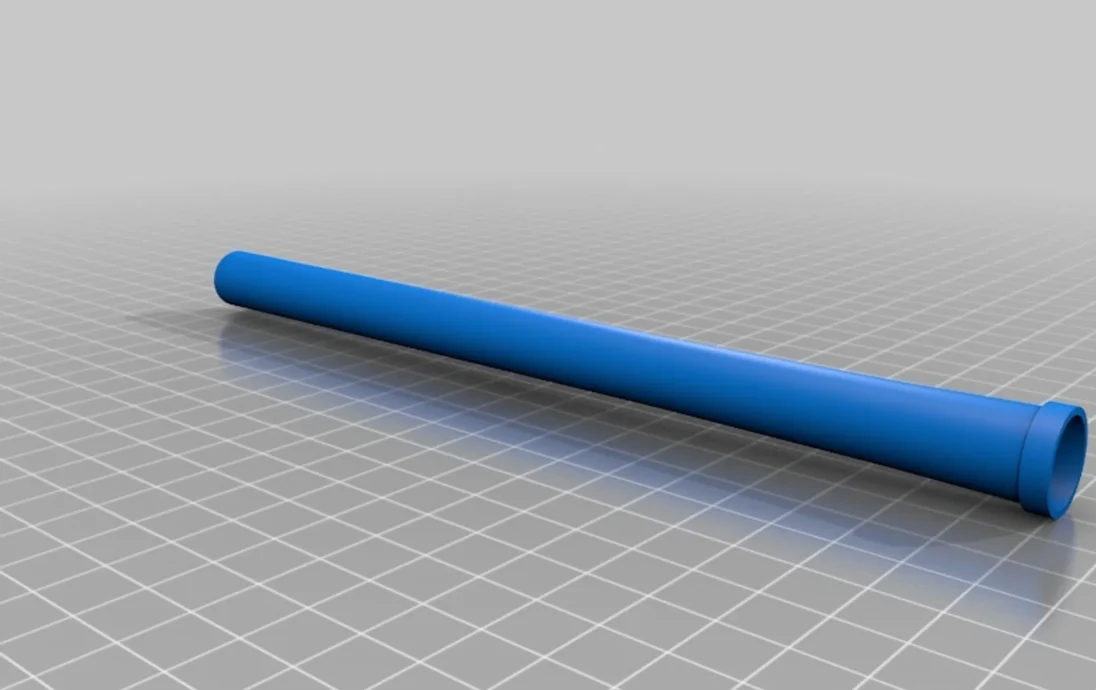

Я напечатал подводящую трубку в режиме спиральной вазы с соплом 0,3 мм, толщиной стенки 0,37 мм и высотой слоя 0,1 мм.
Трубка относительно яркая. Если вам это не нравится, немного увеличьте диаметр Вентури в файле openscad.

Пост-печать

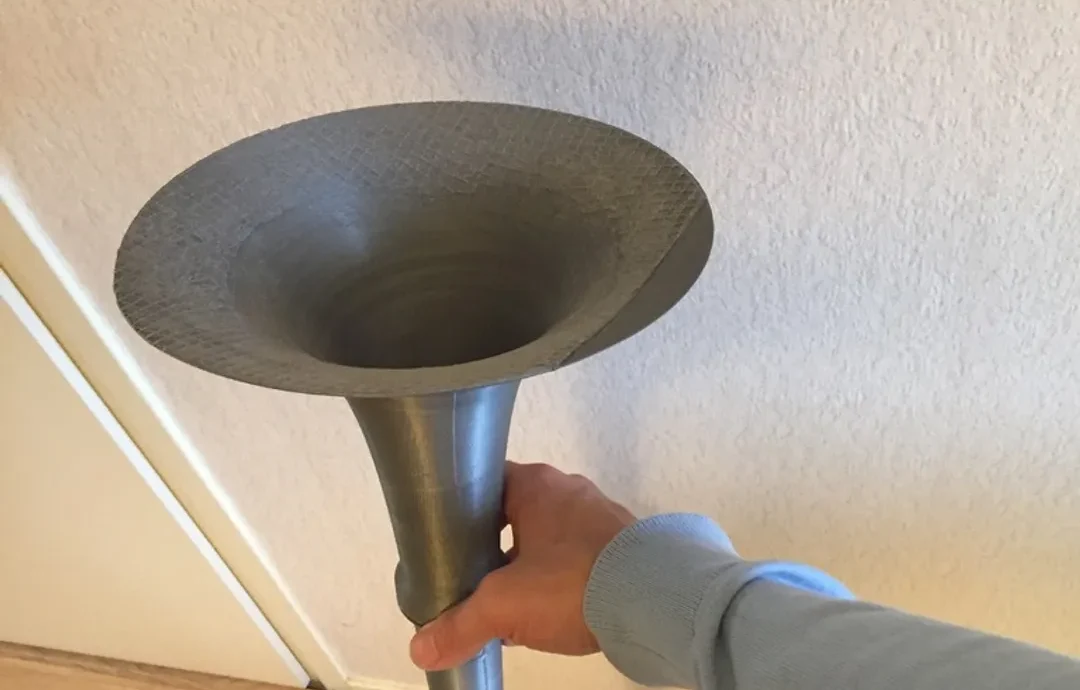

Инструкция по сборке колокола

Распечатайте слайд настройки и обе части горловины.
Отшлифуйте соединения и проверьте детали и детали тромбона. Если они подходят, продолжайте. Если нет, скачайте файл openscad и отрегулируйте параметры зазора. Вы можете сохранить настроечный ползун, даже если он установлен неправильно, он не будет изменен. Распечатайте остальные детали. Отшлифуйте все соединения, чтобы обеспечить хорошую посадку. Проверьте все детали на герметичность. Используйте суперклей, чтобы устранить любые утечки (возможно, ацетон для ABS?). Проклейте все соединения, кроме раструба. Проверьте собранный раструб без раструба на наличие утечек и устраните их. Легче закрыть концы без прикрепленной расклешенной пряжи. Советы по наклейке колокольчика:

Вы можете использовать практический заглушку, чтобы загерметизировать колокол при проверке герметичности.

Используйте мыльную воду, чтобы найти место утечки. ВНИМАНИЕ: мыльная вода медленно растворяет суперклей :) Слайд инструкции по сборке

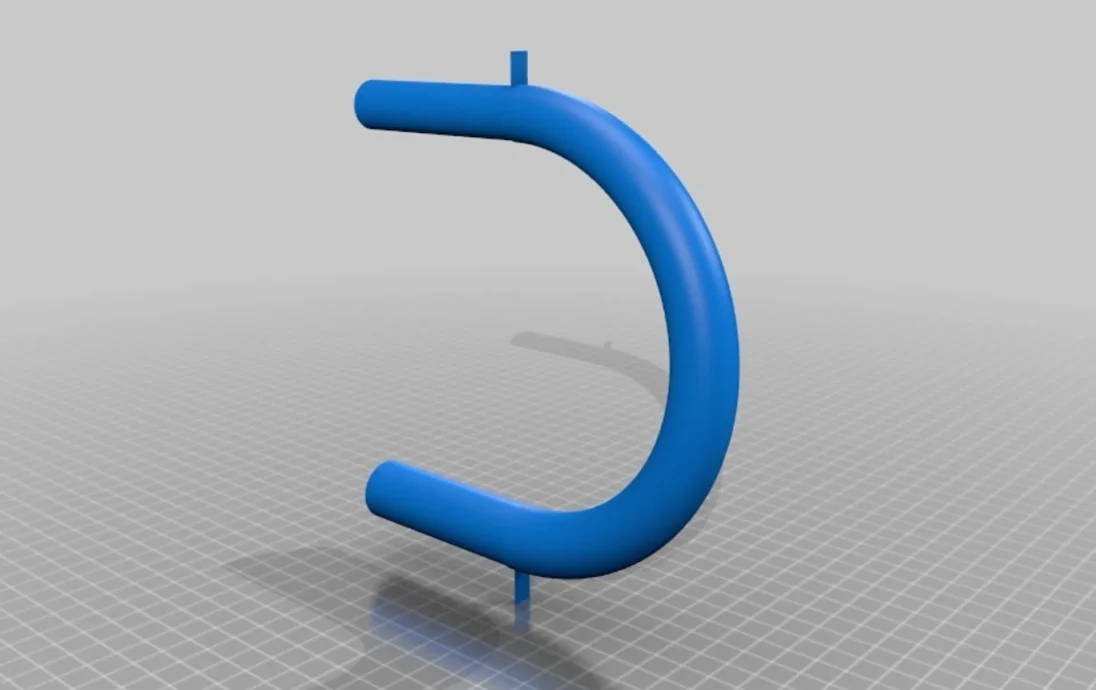

Возьмите 2 метра трубы ПВХ диаметром 3/4 и 5/8 дюйма.

Распечатать детали
Проверьте на утечки. Устраните все утечки. Покрытие эпоксидным лаком может помочь.
Отрежьте верхнюю внутреннюю направляющую трубку до нужной длины. Собираем без склеивания.
Соберите остальную часть трубки меньшего размера и отрежьте ее до такой же длины.
соберите внешнюю направляющую трубку, проверьте длину и отрежьте.
протестируйте слайд. Склеиваем детали
наденьте чулки на кусок трубки, оставшийся после шага 5, и отшлифуйте чулки наждачной бумагой с увеличивающейся зернистостью. Я использовал 180-320, затем 600. Они должны быть очень гладкими.
Наденьте чулки на тромбон, проверьте посадку и приклейте.
Смажьте чулки кремом для скольжения (слайд-о-микс и смазка Yamaha НЕ подходят). Если детали не подходят, проверьте файл OpenCAD и введите свои собственные размеры.
