Кольцо защиты цепи асимметричное.......

Описание

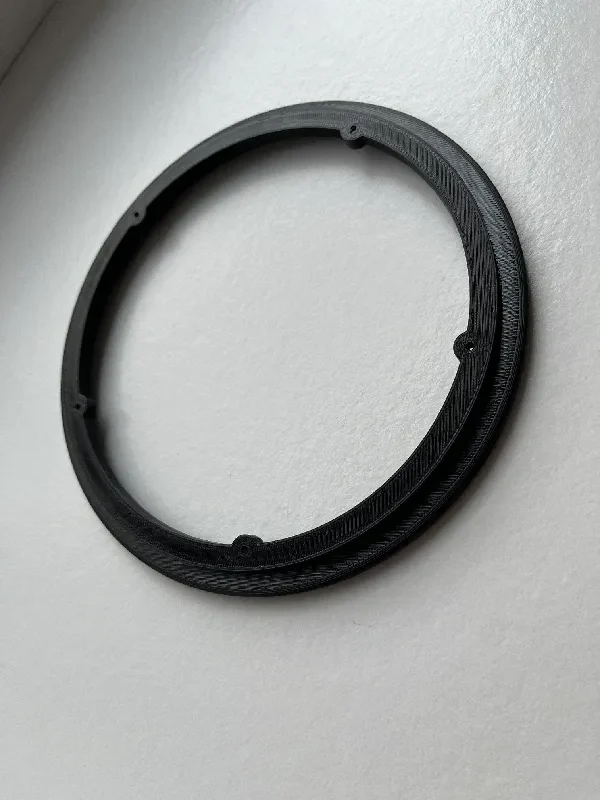

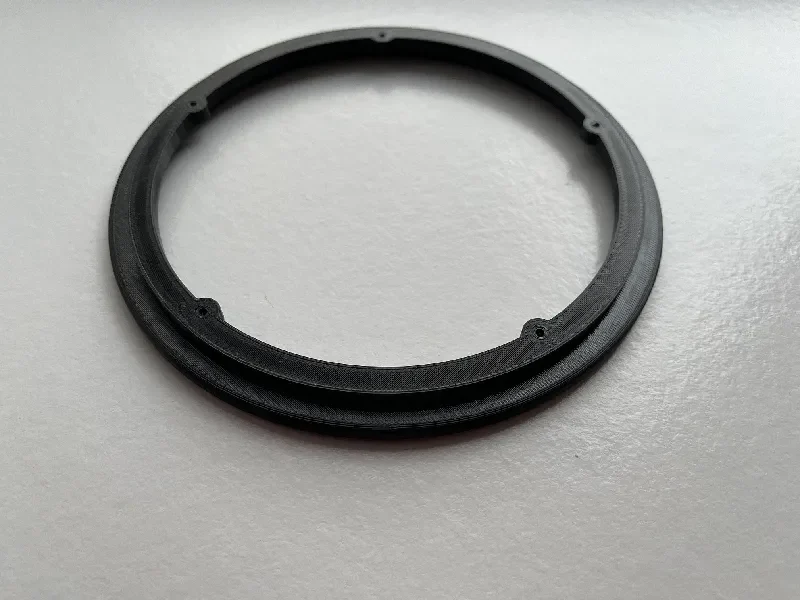

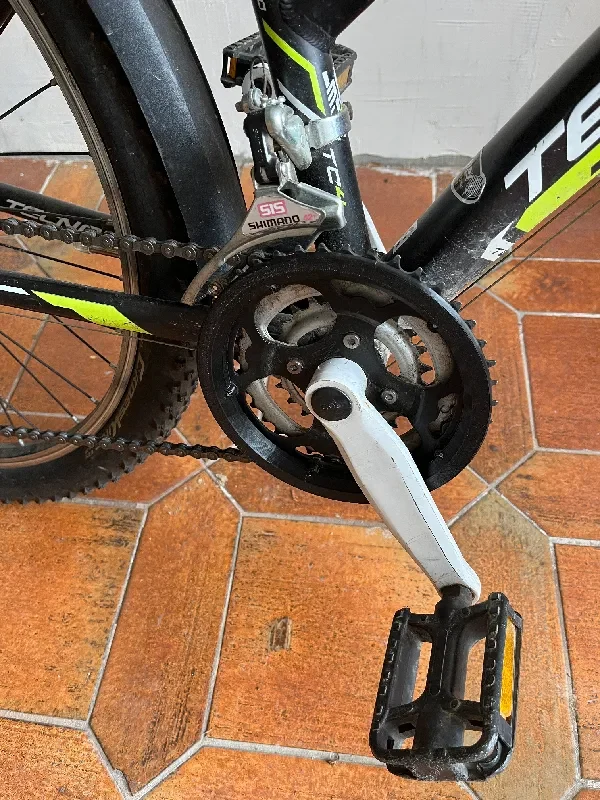

Асимметричное защитное кольцо для передней звезды Shimano с 42 зубьями.

Звездочка имеет 5 отверстий, но они расположены асимметрично.

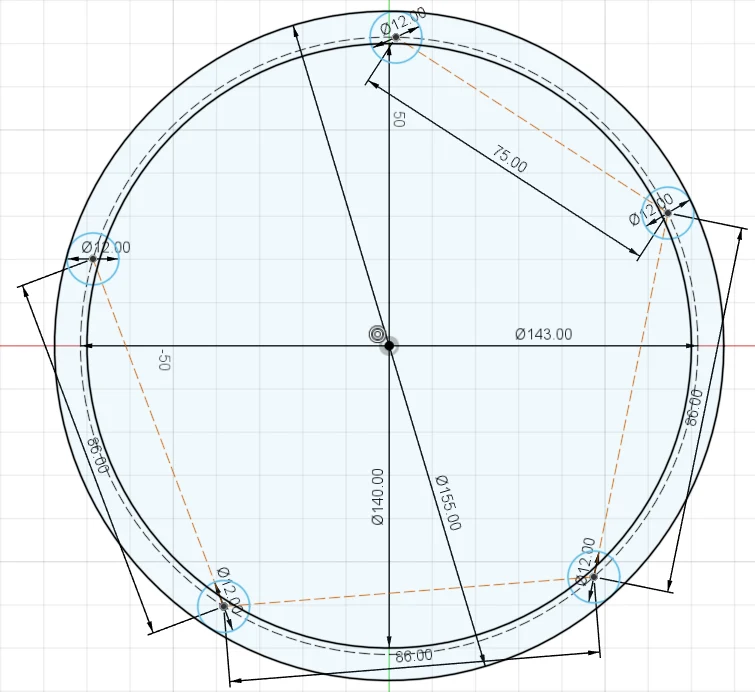

Расстояние между всеми отверстиями составляет 86 мм, за исключением одного, которое составляет 75 мм.
Диаметр окружности болта составляет примерно 143 мм.

Я предполагаю, что асимметрия связана с положением кривошипа.

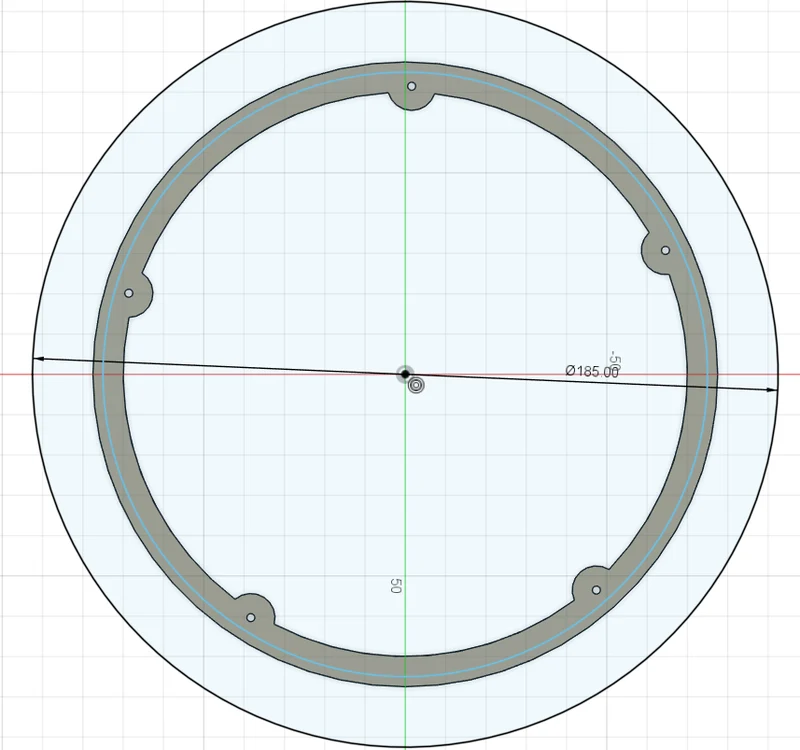

Внешний диаметр гарды 185 мм. Все необходимые размеры также можно найти на изображениях.

Я также прикрепил файл Fusion3d.

Печать

Напечатано из ПЭТ с опорами только на кровати. Я использовал 10% заполнение.
