Адаптер для крепления двойного 80-мм вентилятора к 3,5-дю...

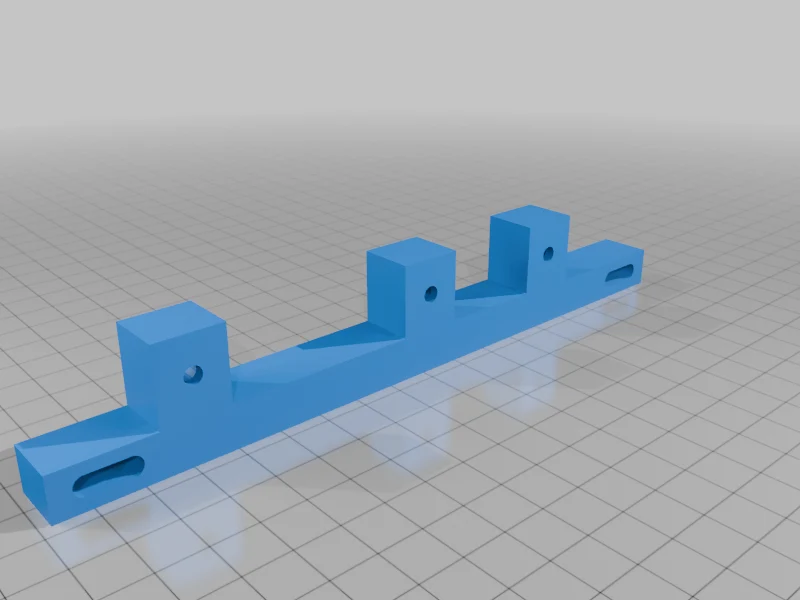

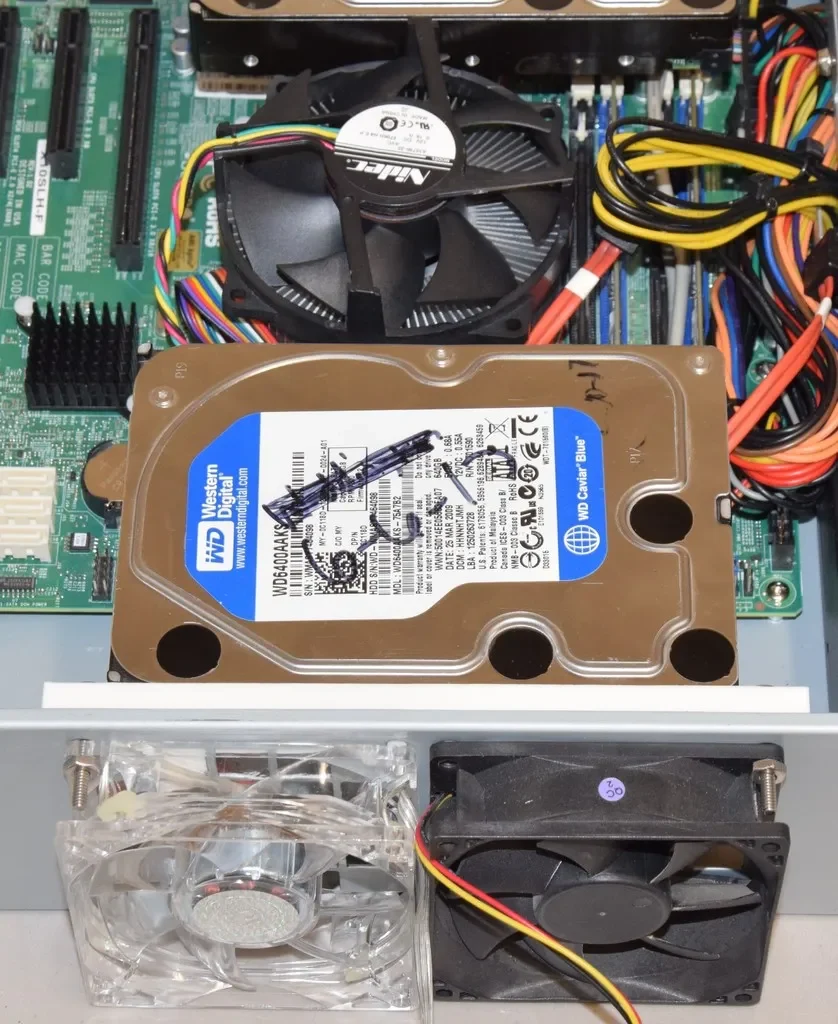

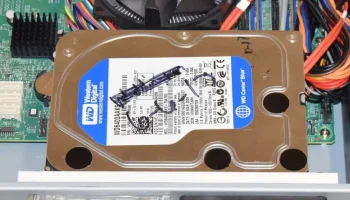

Я разработал его для корпуса Plink IPC-2350F, чтобы можно было установить еще один 3,5-дюймовый жесткий диск, используя два 80-мм вентилятора в качестве точки крепления. Я также сделал «универсальную» версию с продолговатыми отверстиями для корпусов с различным расположением двух 80-мм вентиляторов. Однако я не проверял качество универсальной версии.

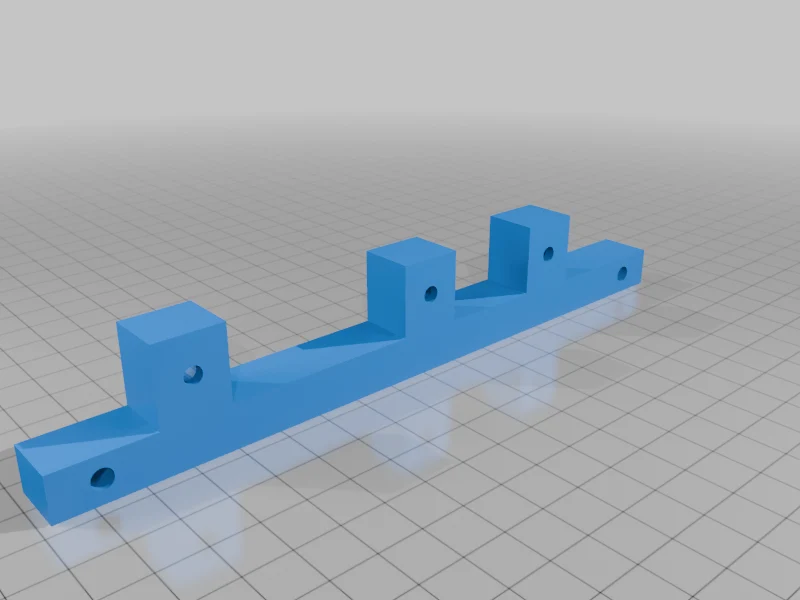

Вся планка имеет ширину 175 мм, высоту 25 мм и глубину 13,5 мм. Расстояние между монтажными отверстиями на планке корпуса Plink составляет примерно 155 мм. Отверстие для крепежных винтов планки Plink составляет 4,5 мм. Монтажные отверстия универсальной версии имеют ширину 13,5 мм и высоту 4,5 мм. Крепление жесткого диска работает с обычными винтами для жесткого диска. Для прочности рекомендую использовать 3 винта. Сначала вам нужно будет установить вентиляторы, оставив открытыми два отверстия для винтов в противоположных верхних углах. Вам понадобится крепежный винт длиной как минимум 20 мм, чтобы пройти через стержень и первый набор выступов на вентиляторе.

Из-за линий слоев и проблем с прочностью я лично напечатал модель вертикально с толщиной 0,2 мм с 6 стенками, 100% заполнением и опорами, потому что я использовал PLA. Меня беспокоит то, что консольные силы со временем приведут к срезанию креплений жесткого диска. Я бы порекомендовал попытаться выяснить, как поддержать другую сторону жесткого диска, чтобы быть в безопасности.

Видео о моем процессе проектирования: https://youtu.be/O_l2IGNBk14?si=vPHO2d1KyAMaAfHo
