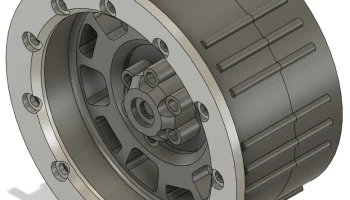

Гусеничное колесо 1:10 - в стиле Toyota............

Колеса в стиле одного из моих любимых дизайнов.

Есть две версии, и я все еще возлюсь с дизайном.

Версия 1

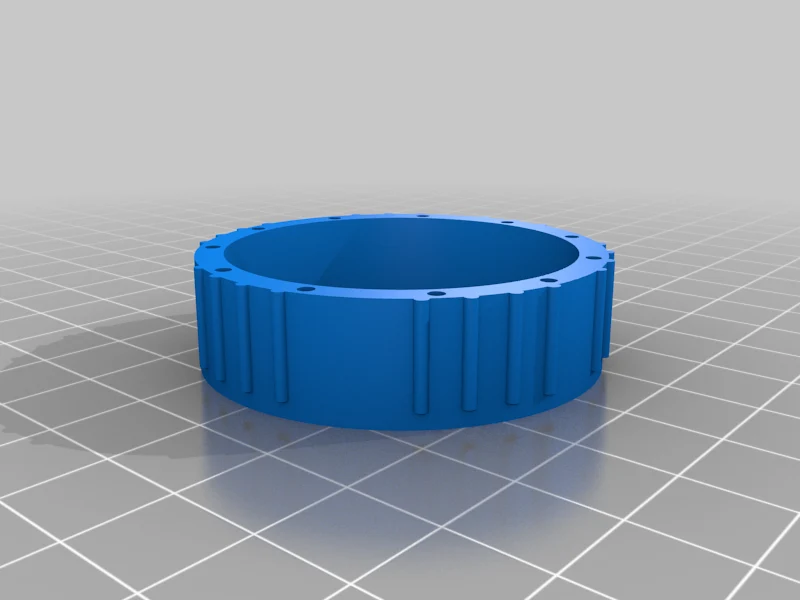

Файлы: yodawheel, beadlock и rim.stl.

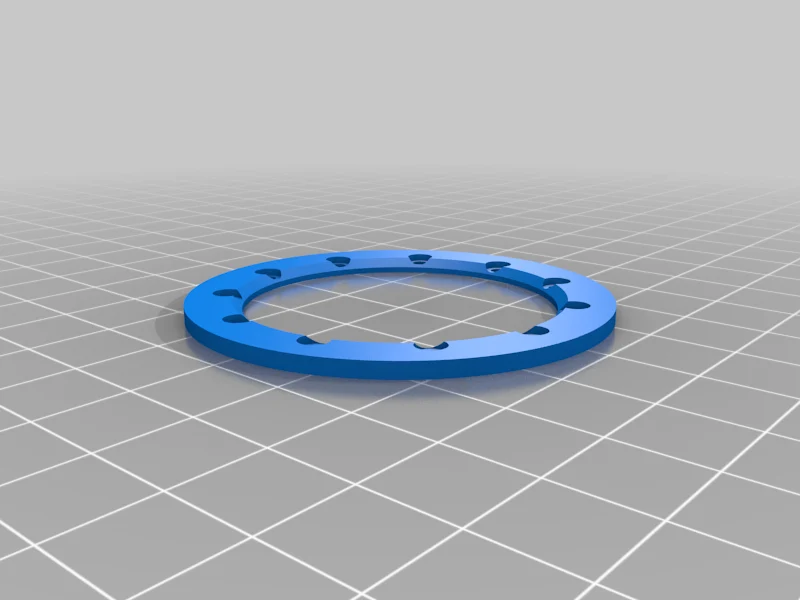

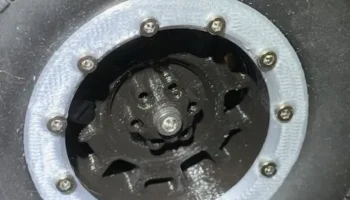

Используйте M2x6, чтобы зафиксировать фиксатор борта на внутренней стороне обода. Используйте винты M2x16 через фиксатор борта и внешнюю половину, чтобы скрепить две половины вместе.

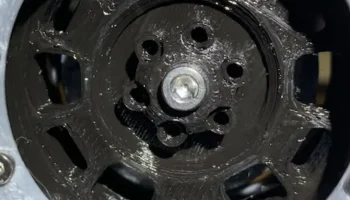

Прикрепите колесо к ступице, используя либо винты M2 с 6 выступами, либо винты M3 через центральную крышку для установки на шестигранную ось.

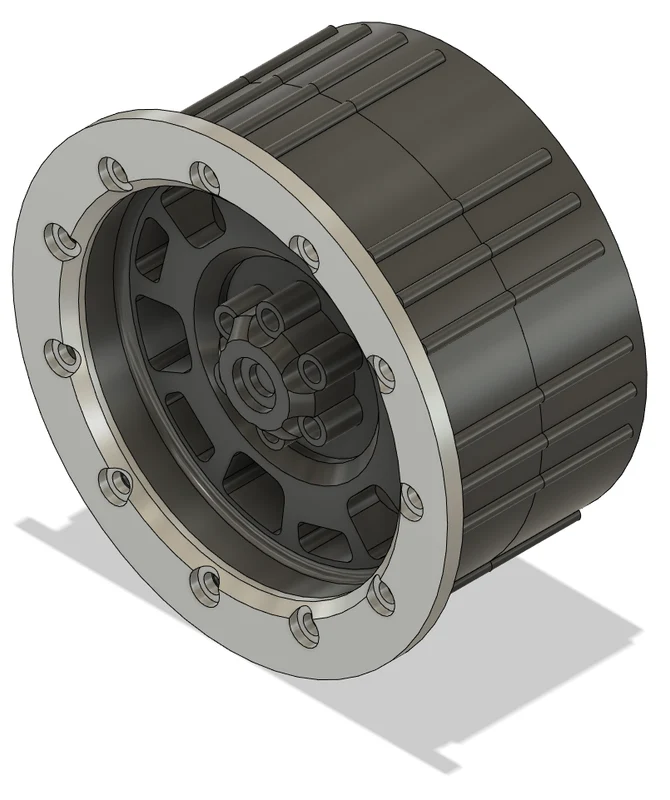

Версия 2.1

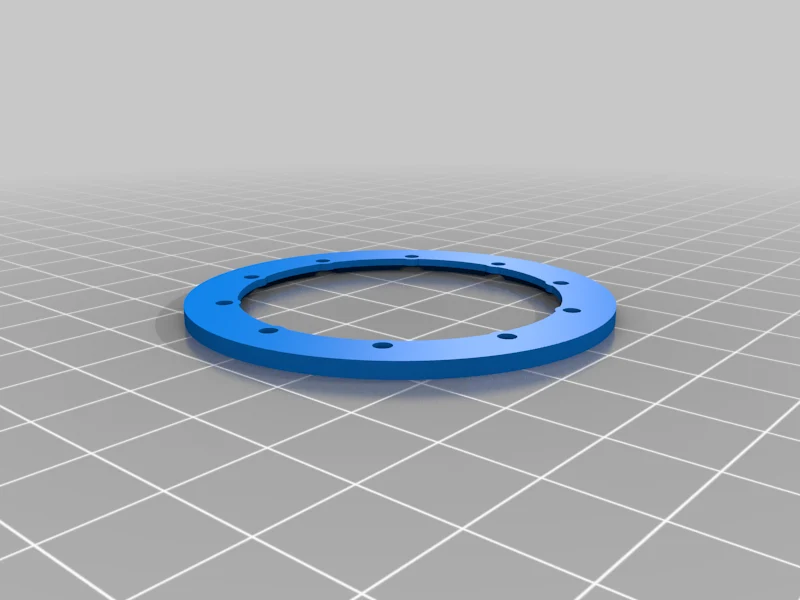

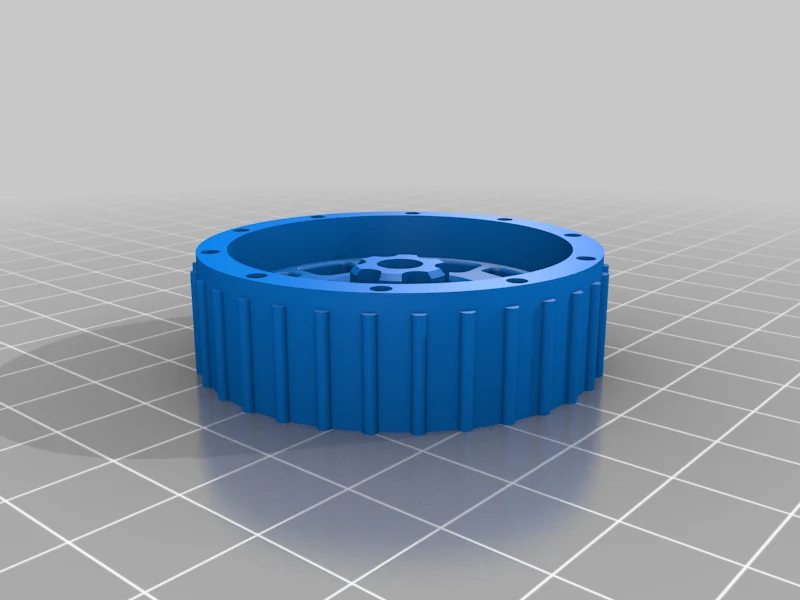

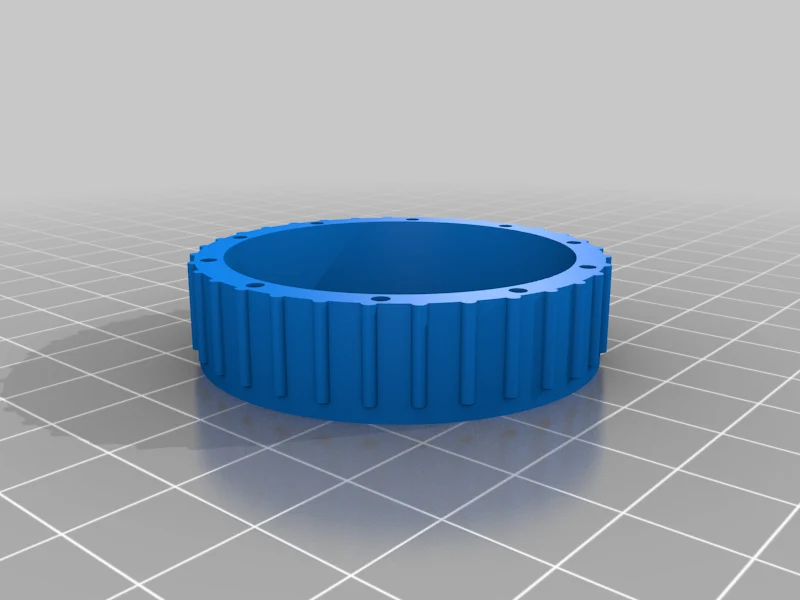

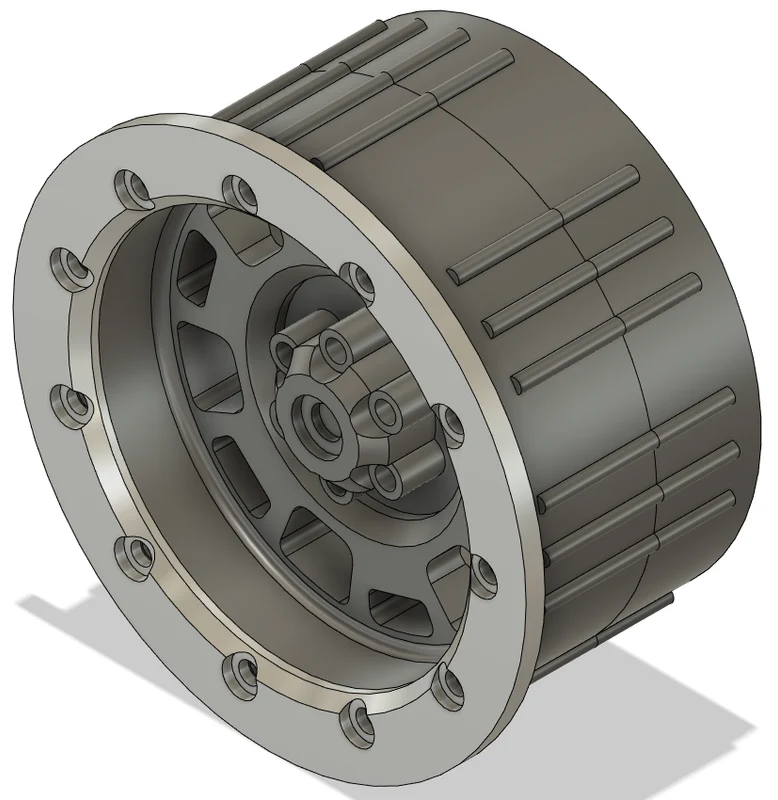

Файлы: trdv2.1-inside, trdv2.1-outside, bead-lock-11-hole.stl

Это больше, чем ремикс. Это был редизайн с нуля. Также выбрал замок для бусинок с 11 отверстиями, потому что… я не знаю, простые числа? Подходит для шестигранной вт��лки диаметром 8 мм и длиной 10 мм или для крепления на болтах размером 12 x 6 мм.

Используйте винты M2x6, чтобы установить фиксатор борта на задней половине. Обратите внимание, что на передней панели 4 из 11 отверстий немного больше. В эти отверстия вам понадобятся винты M2x18 или M2x20, чтобы скрепить две половинки вместе. В остальном используйте M2x6.

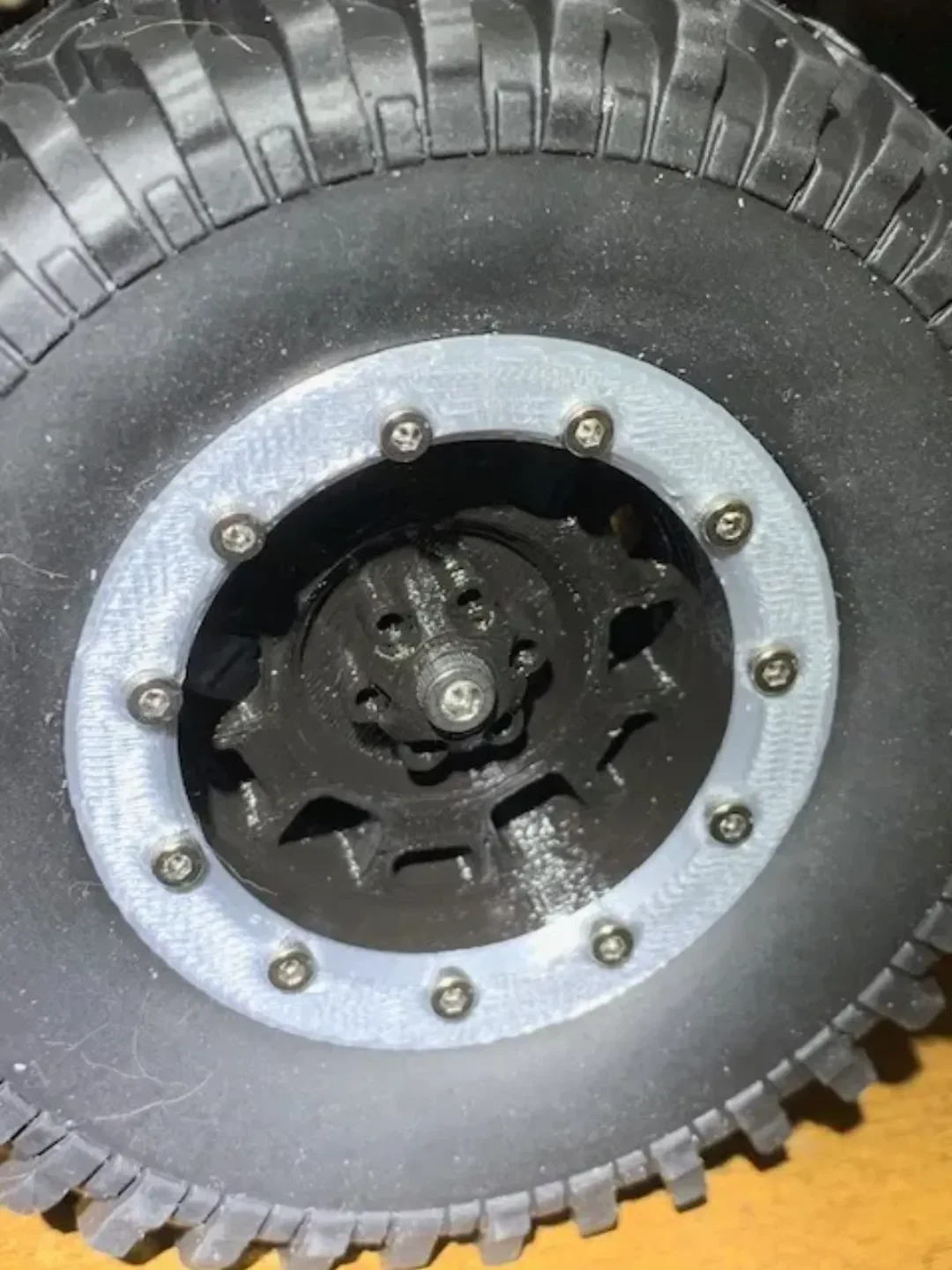

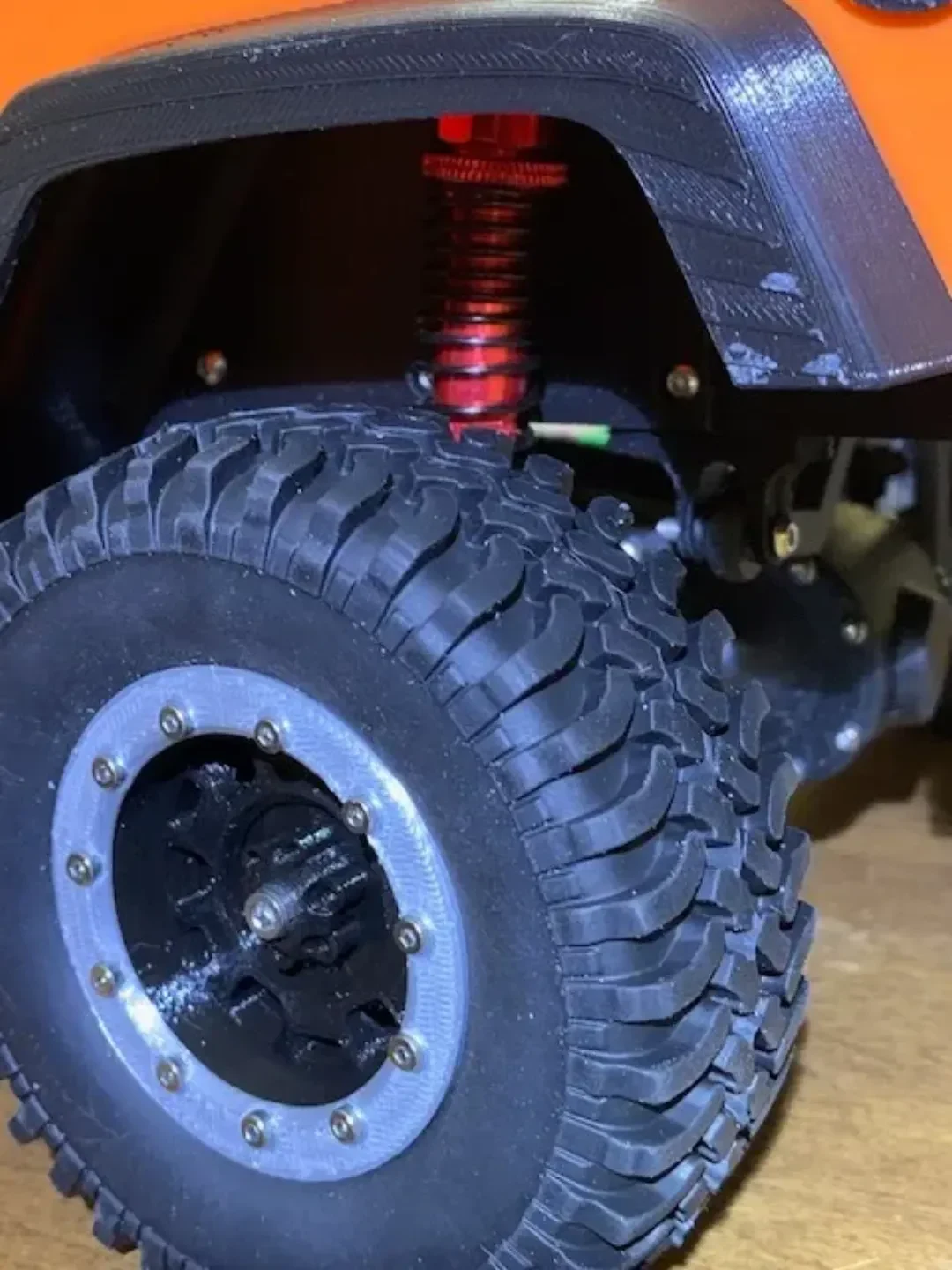

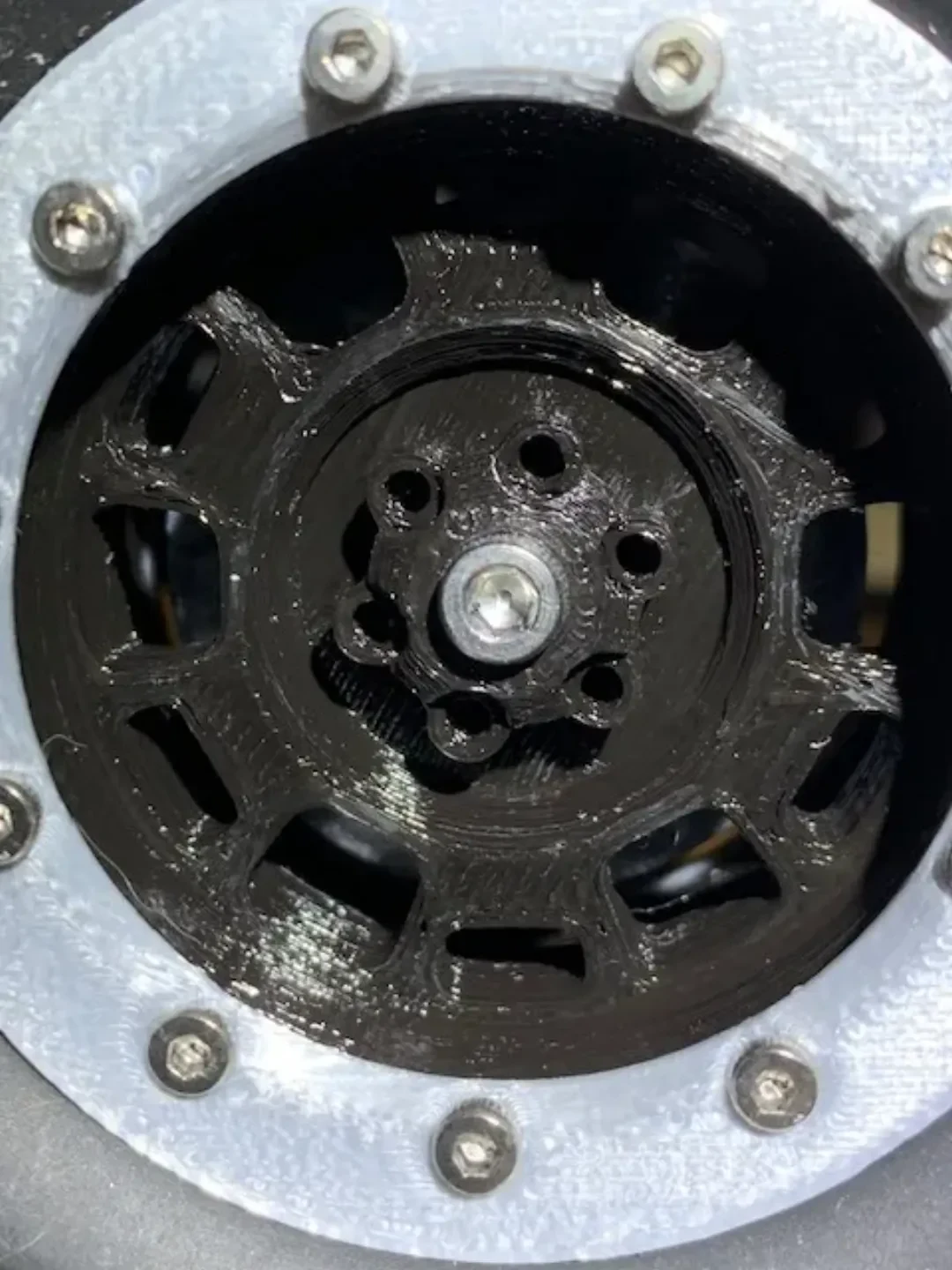

Колесо можно установить на автомобиль либо с помощью болтов 6x12 и вин��ов M2 подходящей длины, либо с помощью одного M3, проходящего через центр.

Версия 2.2

Файлы: trdv2.2-inside, trdv2.2-outside, bead-lock-11-hole.stl

Версия 2.1 с положительным смещением (2 мм) для более глубокой тарелки. В этой версии используются более короткие винты M2 (4 шт.) через заднюю половину передней части. M2x16 должно работать нормально.

Используйте винты M2x6, чтобы установить фиксатор борта на передней половине. Обратите внимание, что на задней стороне 4 из 11 отверстий немного больше. В эти отверстия вам понадобятся винты M2x16, чтобы скрепить две половинки вместе. В остальном используйте M2x6.

Колесо можно установить на автомобиль либо с помощью болтов 6x12 и винтов M2 подходящей длины, либо с помощью одного M3, проходящего через центр.
