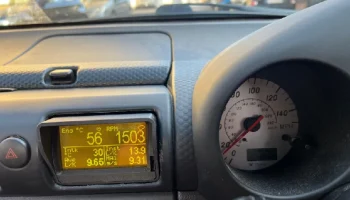

Интеграция ультракалибрной приборной панели Toyota MR2 ZZ...

Введение

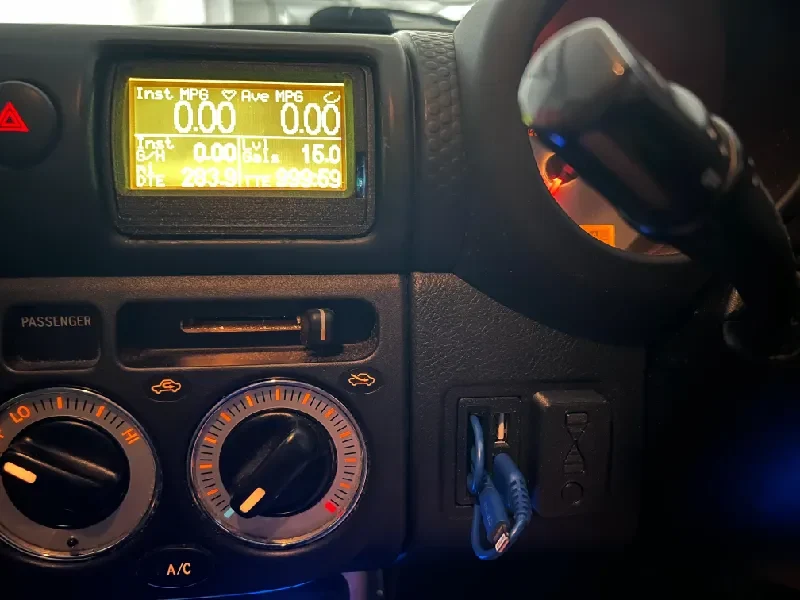

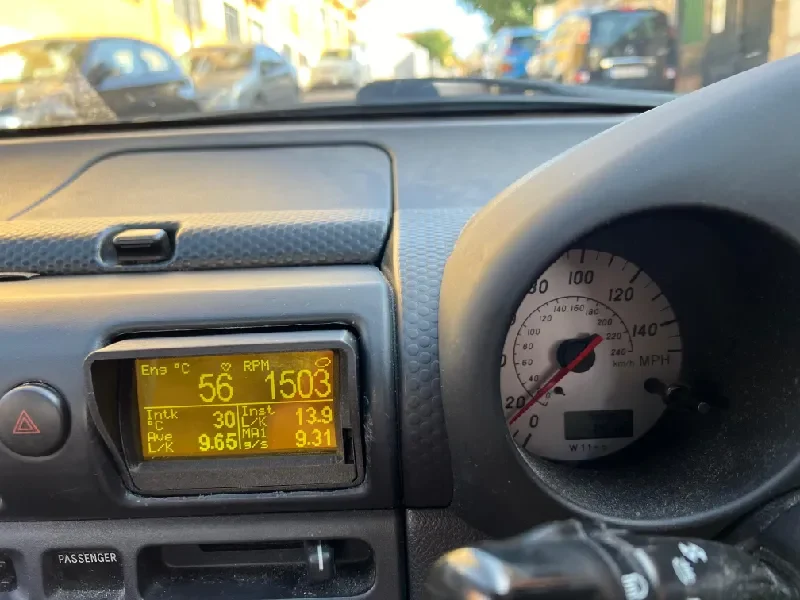

Обновление от 09.01.2024: протестирован новый наклон на 5°, устраняющий почти все отражения, попадающие через заднее ветровое стекло.

Обновление от 31.08.2024: При тестировании я вижу некоторые отражения из-за угла экрана. Необходимо протестировать новую версию с исправленным углом экрана, чтобы избежать отражений, проникающих через заднее стекло.

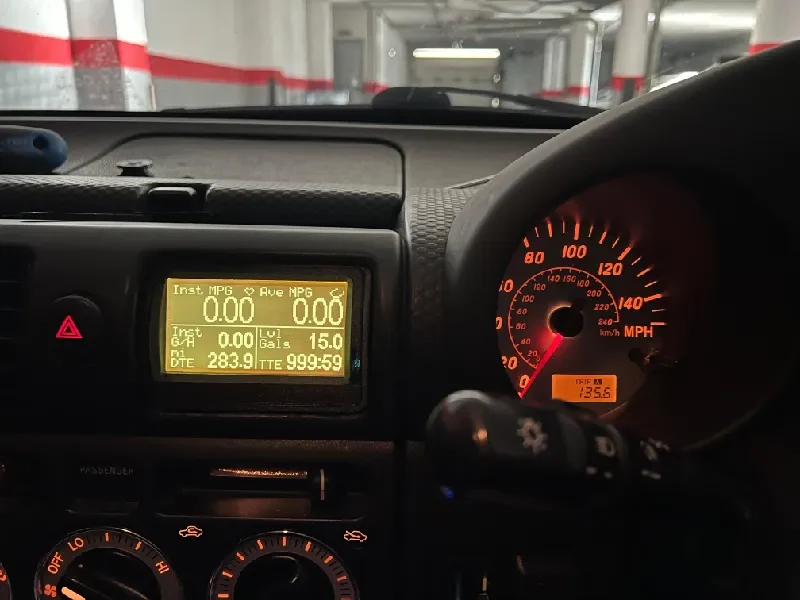

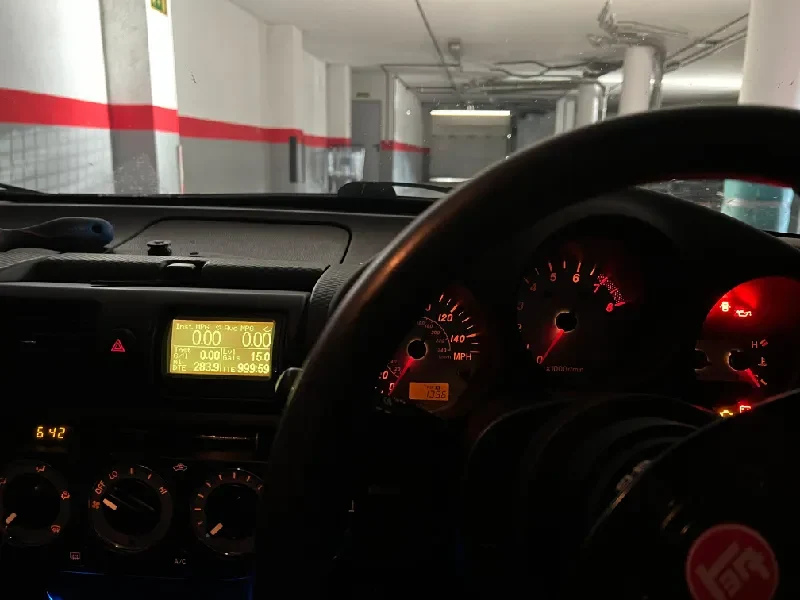

Мне нужен был экран, который считывает параметры obd, и я не хотел ставить на приборную панель типичное крепление с наклейкой (также в будущем о��новная цель — подача через canbus аналоговых сигналов на ультрадатчик от пользовательских датчиков с использованием Raspberry Pi или Arduino).

Если вы считаете, что это очень полезно для вас и хотите меня поблагодарить, вот мой PayPal. https://www.paypal.me/juanfeito

Прежде чем что-либо делать, прочитайте весь пост

Эта интеграция требует сверления, пайки и модификации вашего автомобиля/ультракалибра.

Я сделал это для центральных вентиляционных отверстий, но думаю, что это подойдет и для боковых вентиляционных отверстий.

спецификация
3 кнопки, высота 5 мм — ССЫЛКА
1 универсальная печатная плата 2x8 см — ССЫЛКА
Разъемы JST SM2.54 (но вы можете использовать все, что захотите) — их можно купить в обычном пакете Amazon, в который входит весь комплект.
Провода
Винты М2х8 — ССЫЛКА
Винты М3х8 — ССЫЛКА
Тепловставки типа Voron — M3 (OD5 мм), длина 4 мм — ССЫЛКА
Листы цветного ПВХ толщиной 0,3 мм — ССЫЛКА
Веревка или что-то подобное
Необходимые инструменты
Powerdrill
сверло 2,1-2,3 мм
Сверло 16 мм (я использовал сверло по дереву 16 мм, сверло по металлу тоже подойдет)
Паяльник
Инструмент для обжима (для разъемов)
Мультиметр
Инструкции по печати
Все детали предназначены для печати с высотой слоя 0,2 мм, за исключением крышки отверстия.
Используйте термостойкую нить. Проверьте ТДС. Например, есть PETG+CF от Prusament, тепловое отклонение 96°C, я использовал углеродную нить для достижения наилучшей эстетики.
Ориентация печати также важна, если вы не соблюдаете ее, это может повлиять на зазор.
Если вы используете ABS/ASA, необходимо правильно откалибровать принтер/нить накала. ABS/ASA без волокон дает усадку примерно на 0,7-1%. Распечатайте кусок 100 мм, оставьте на ночь, измерьте, когда остынет, и укажите процент усадки в этом параметре (Prusa Slicer 2.8 и Superslicer несколько лет назад).
Снятие вентиляционной решетки

Если ваш гриль в хорошем состоянии, вы можете использовать разработанный мной съемник https://www.printables.com/model/979779-mr2-zzw30-vent-removal-tool, если нет… вам понадобится плоская отвертка с клейкой лентой, чтобы вытащить решетку.

Решетка имеет по одному штифту диаметром 5 мм с каждой стороны на глубину 2-3 мм в воздуховодах.

Создание площадки

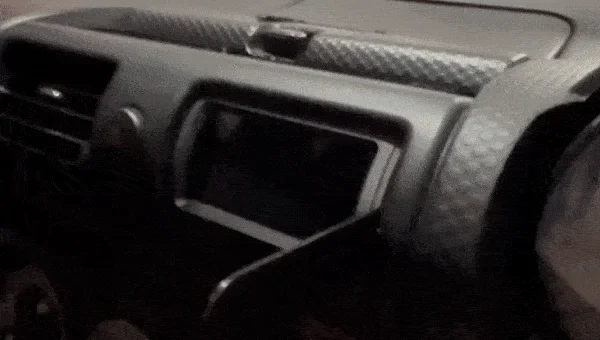

Я спроектировал накладку так, чтобы она вписывалась в отверстия приборной панели.

Используйте подставки для «pad dpad и кнопки в сборе» и «pad dpad и кнопки в сборе», 3 периметра, напечатайте две кнопки, вам нужна одна, но вы можете сломать первую ;)

Поместите переключатели в то же положение, что и на фотографии, и разрежьте печатную плату, используя линию «O» в качестве ориентира. Затем отрежьте левую сторону платы (обрежьте неиспользуемую плату).

Просверлите диаметром 2,1-2,3 мм, используя отверстия в качестве ориентира.

Припаяйте провода к переключателям сзади.

Разрежьте плоскогубцами эти стенки и очистите нити, которые вы нашли внутри.

Вставьте печатную плату во «вставку в приборную панель корпуса панели», сориентируйте печатную плату так, чтобы использовать те же отверстия, которые вы просверлили ранее. M2x8 прикручивается прямым винтом к пластиковым деталям. Ставим также заднюю крышку.

Наденьте стяжку, чтобы зафиксировать провода.

Крышка просто сдвигается и щелкает.

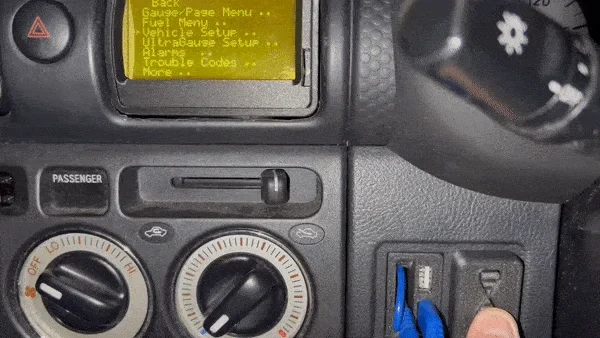

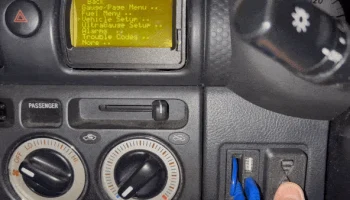

Подключите нужные разъемы к проводам. Я рекомендую установить два разъема: один с двумя контактами для кнопки меню, а другой с 4 контактами для dpad вверх-вниз.

Модификация ультракалибра

Прежде всего, проверьте свой ультракалибр перед его модификацией. ;)

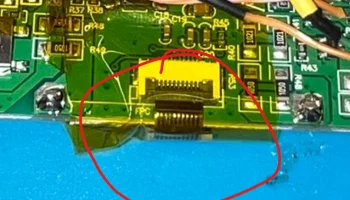

Осторожно откройте свой ультракалибр, вы можете использовать плоскую отвертку, закручивая его в зазоры.

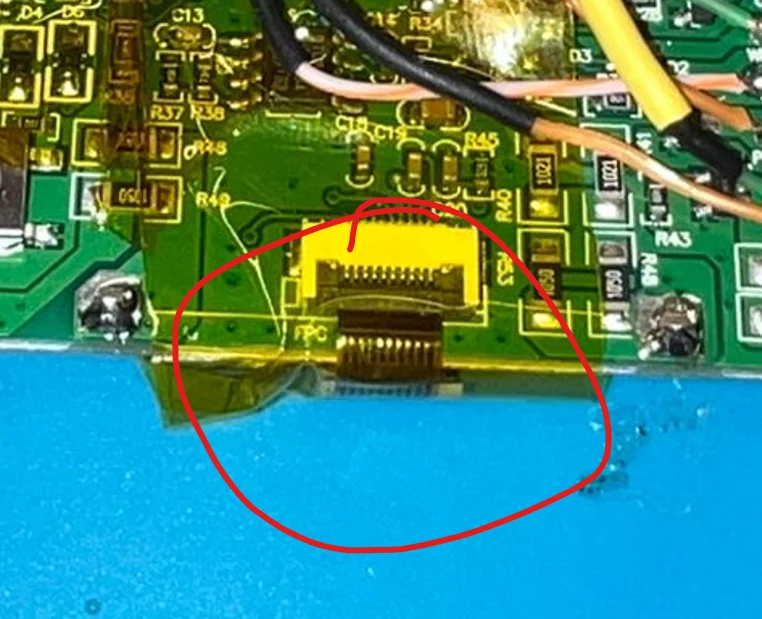

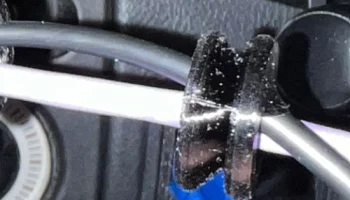

Теперь вам нужно припаять провода для переключателей и связи OBD, для этого вы можете просто разрезать OEM-кабель и вставить разъем, это нужно сделать, потому что разъем OBD не подходит через отверстие диаметром 16 мм, ахахахахаха.

В моем случае использовалась проводка кабеля Ethernet.

Я прикрепил оригинальные кабели с помощью термоусадочной трубки, чтобы лучше запомнить цвета. Припаять провода для переключателей нужно как на фото.

Теперь, чтобы избежать мигания индикатора ABS при установке
