Сделал это для своей Toyota MR2 (Toyota MRS/Toyota MR2 Spyder), потому что я не хочу использовать типичные адаптеры для прикуривателей, потому что они слишком горячие и иногда не обеспечивают хорошего соединения.

При этом вы можете использовать отличный понижающий преобразователь с LM2596S, который без проблем может выдавать ток 3 А.

Зачем использовать этот конвертер? потому что не нагревается при работе. Это надежно, так как я исполь��ую его для других проектов (например, для блока питания Raspberry Pi 4).

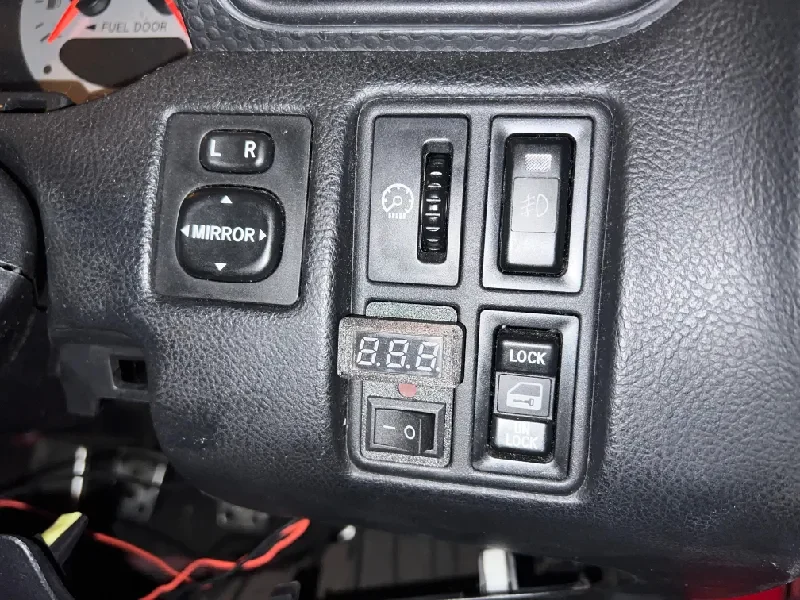

Вольтметр предназначен для проверки напряжения, если я долго слушаю музыку с заглушенным двигателем, переключатель предназначен для управления антенной без выключения стереосистемы.

Загрузил пустой шаблон, если хотите разместить или создать все, что захотите.

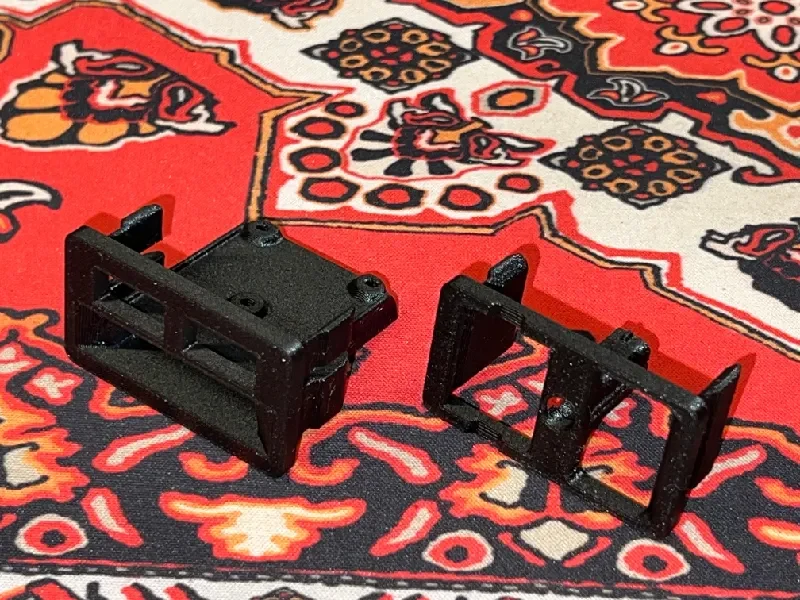

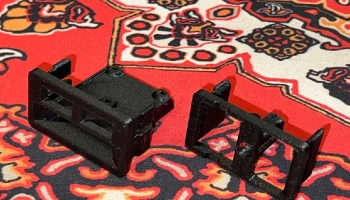

Инструкции по печати
Избегайте PLA и стандартных ПЭТГ, используйте как минимум PETG+CF или ABS/ASA, ��н должен выдерживать температуру не менее 70-75°C.
Минимум 3 периметра, проверьте фотографию, чтобы исправить ориентацию печати.
Используйте периметры только на держателе ЖК-дисплея.
спецификация
Вольтметр с экраном 22,5х10мм. ССЫЛКА
Понижающий преобразователь 5В. ССЫЛКА
2-контактный переключатель 21x15 мм. ССЫЛКА
Маленький адаптер предохранителя. ССЫЛКА
3 винта M2x8 мм
2 винта M2x5 мм (можно обрезать плоскогубцами винты 8 мм до 5 мм)
Проводка и разъемы (используйте те, которые есть или хотите)
Сборка
USB-ЧАСТЬ

Прикрепите понижающий преобразователь к корпусу USB с помощью винтов M3x8 мм с печатными шайбами, чтобы избежать повреждения печатной платы.

Светодиод/часть переключателя

Поместите вольтиметр в держатель светодиода.

крепится винтами M2x5 мм.

Вставьте корпус светодиода и проверьте ориентацию: сначала верхний вырез, затем средний вырез. Вставьте переключатель в корпус светодиода.

Установка в машину

Это мой метод, не уникальный, используйте свой метод, если он лучше или предпочитаете другой. Не подходит без предохранителя.

Используйте адаптер предохранителя на предохранителе прикуривателя. (например)

Для заземления я использую эти гайки возле блока предохранителей.

��удьте осторожны при перемещении понижающего преобразователя: колпачки хрупкие.

Если вы хотите переместить корпус светодиода, вам необходимо удлинить провода светодиода иммобилайзера.

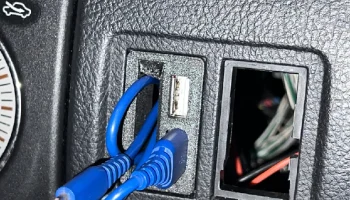

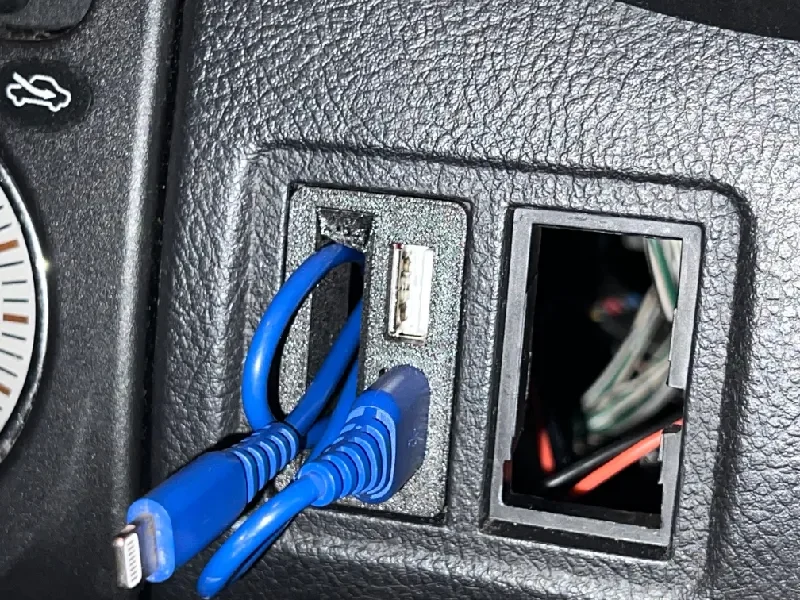

Работа проделана, небольшая апертура предназначена для подключения USB-кабеля, когда он не используется.
