Toyota Highlander (2020-2024) Шарнир верхнего держателя с...

Это сменный ремонтный комплект шарниров верхнего держателя солнцезащитных очков, который используется в моделях Toyota Highlander 2020-2024 годов.

Заводской шарнир является распространенным местом отказа и не продается компанией Toyota отдельно, поэтому часто требуется замена всей верхней консоли в сборе. Это печатное решение позволяет заменить только сломанный шарнир, восстановив нормальную работу за небольшую часть стоимости. Данный ремонт необходим только для правой (пассажирской) стороны держателя. Замена пружины не требуется, но небольшое количество увлажняющей смазки на изнашиваемых компонентах может заменить заводскую медленную разблокировку, сохраняя при этом функциональность шарнира.

Эта модель была полностью воссоздана с нуля и произведена OEM-установкой. Геометрия соответствует функциональному интерфейсу оригинальной петли и оптимизирована для потребительской 3D-печати.

Подобную модель можно приобрести в другой аналогичной форме, производства США, здесь, на EBay. Их аукцион соответствует лучшим установочным видео, которые я когда-либо видел. Спасибо @danielnc06 !

Совместимость с транспортными средствами

Сделать

Модель

Годы

Тойота

Горец

2020, 2021, 2022, 2023, 2024

⚠ Предназначен для автомобилей, оборудованных верхним отделением для хранения солнцезащитных очков.

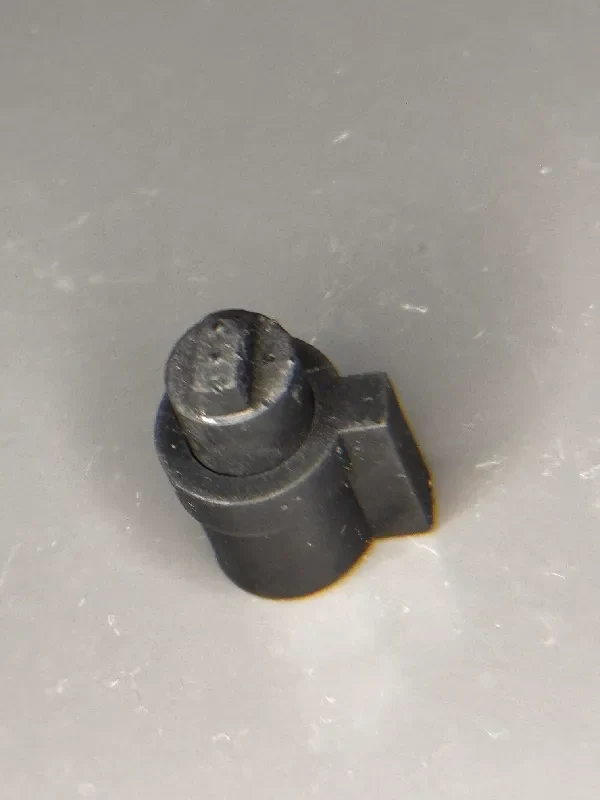

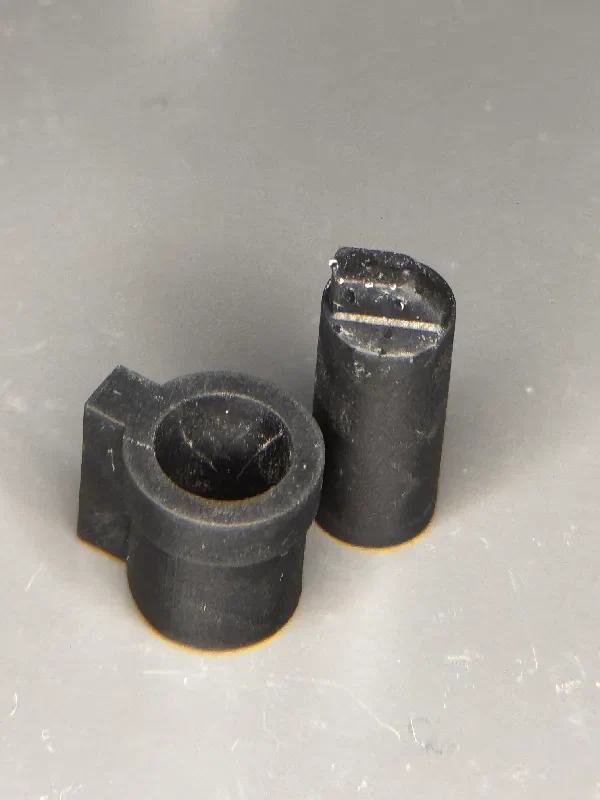

Входящие в комплект детали

Эта загрузка включает в себя три отдельных компонента, представленных в виде файлов 3MF:

Часть

Описание

Шарнирный рычаг

Основной конструктивный шарнирный компонент

Поворотная пластина, стиль A

Интерфейсы с корпусом лотка без штатной пружины

Поворотная пластина, стиль B

Интерфейсы с корпусом лотка с OEM пружиной (с прорезями)

Каждая часть разделена, что позволяет:

Улучшенная ориентация печати

Улучшенная прочность

Легкая замена отдельных компонентов при необходимости.

Рекомендации по печати

Настройка

Рекомендация

Материал

PETG, ASA, ABS, HT-PLA (PLA не рекомендуется для жарких интерьеров)

SLA ABS типа смолы или смешайте с Siraya Tech Tenacious Flex (как показано на фотографиях) для большей эластичности — https://amzn.to/4s9EGJI

Высота слоя

0,2 мм FDM или минимум для SLA/MSLA

Стены/Периметры

4+

Заполнение

100%

Поддерживает

Не требуется для FDM

SLA/MSLA print 45 с полной опорой

Ориентация печати

Самая широкая секция вниз (внутренние стойки, как в модели 3MF) — внешнее сиденье шириной 180 градусов вниз.
SLA меняется на 45

В салоне автомобиля действуют высокие температуры — настоятельно рекомендуется использовать термостойкие материалы.

Примечания по установке

Установка выполняется после обычной замены петель на вторичном рынке.

Не требуется постоянной модификации автомобиля

Работает с существующим держателем солнцезащитных очков.

Повторное использование оригинального оборудования, где это применимо.

В зависимости от комплектации автомобиля могут потребоваться базовые ручные инструменты. Скорее всего, потребуются только руки.

Почему именно эта модель?

Позволяет избежать полной замены консоли

Разработан специально для 3D-печати.

Модульная трехкомпонентная конструкция для долговечности

Чистая геометрия с допусками, удобными для печати

Идеально подходит для ремонта салона автомобиля своими руками.

Эта деталь решает широко распространенную проблему последних моделей Highlanders, когда шарнир ломается при нормальном использовании.

⚠ Отказ от ответственности

Это запасная часть послепродажного обслуживания, а не OEM-компонент Toyota.

Товарные знаки транспортных средств используются только для описания совместимости.

Всегда проверяйте посадку перед окончательной сборкой

Никаких гарантий, явных или подразумеваемых.
